冷却塔专用电机的介绍

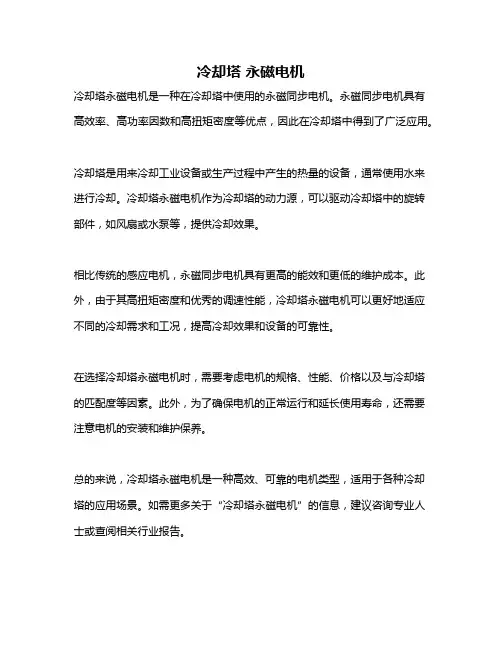

冷却塔永磁电机
冷却塔永磁电机是一种在冷却塔中使用的永磁同步电机。

永磁同步电机具有高效率、高功率因数和高扭矩密度等优点，因此在冷却塔中得到了广泛应用。

冷却塔是用来冷却工业设备或生产过程中产生的热量的设备，通常使用水来进行冷却。

冷却塔永磁电机作为冷却塔的动力源，可以驱动冷却塔中的旋转部件，如风扇或水泵等，提供冷却效果。

相比传统的感应电机，永磁同步电机具有更高的能效和更低的维护成本。

此外，由于其高扭矩密度和优秀的调速性能，冷却塔永磁电机可以更好地适应不同的冷却需求和工况，提高冷却效果和设备的可靠性。

在选择冷却塔永磁电机时，需要考虑电机的规格、性能、价格以及与冷却塔的匹配度等因素。

此外，为了确保电机的正常运行和延长使用寿命，还需要注意电机的安装和维护保养。

总的来说，冷却塔永磁电机是一种高效、可靠的电机类型，适用于各种冷却塔的应用场景。

如需更多关于“冷却塔永磁电机”的信息，建议咨询专业人士或查阅相关行业报告。

LNCM-逆流式密闭冷却塔简介：一、LNCM型号说明其中 ：L为表“LIANGCHI良机”之意；N为表“逆流式”之意(为取“逆”字拼音的第一个字母,第二层意为 新型NEW的冷却塔）；C为表“COOLINGTOWER冷却塔”之意。

此类型塔定义为良机新型逆流闭式冷却塔。

产学研合作、严谨实验、完善设计二、LNCM-型逆流闭型冷却塔，系与东华大学环境科学与工程学院合作，历经多年来不断实验开发之新产品；研发之初集团专门调拨研发基金，搭建冷却塔零部件测试平台，并配备空气调节系统，单独测试主要零部件在各种气候、工况下的性能，力 求产品精益求精。

三、研发密闭式冷却塔目的◎避免水垢侵入主机热交换器内造成难以克服的阻抗。

◎避免热交换器内结垢造成阻塞；◎省电—维持主机长期高效率运转； (美國Oak Ridge國家實驗室實驗結果報告顯 示，結垢將使主機系統效率下降達20%以上)◎省水—减少排放量和飞溅损失；◎省药剂—减少环境污染；◎省维护保养—由原主机热交换器和冷却塔二者都要维护保养，简化为只有冷却塔需保养维护。

四、适 用 条 件◎对于换热介质要求 特别洁净高端设备，保持换热设备效率。

◎有一定的危害性换热介质，不能与空气接触介质。

◎对冷却设备一定的侵蚀介质。

1 水质状况不佳及易造成设备腐蚀结垢的场所。

2 安装场所环境恶劣，污染严重者，离道路较近之场所。

3 水源热泵空调系统；变压器冷却、玻璃熔窑 冷却、淬火水、淬 火油工业流体冷却。

4 空压机、注塑模具、真空炉、发电机组水冷却。

5 感应加热行业：高频、中频电源冷却；熔炼 油、保温炉、透热炉冷却；高频、中频淬火 成套设备冷却。

五、 使用的优点◎ 密闭式冷却塔运转时，盘管内一次侧载热溶液没有与空气直接接触，因此可避免终端设备受污染而产生的阻塞、结垢及腐蚀问题，亦能减少经常维护保养的麻烦。

六、密闭式冷却塔结构示意图七、工 作 原 理闭式冷却塔工作时，分为三部份循环,一个电路系统.1 、一次侧换热循环：一次侧（外循环）的载热溶液（循环热水）流过密闭式冷却塔的盘管时，分为四个阶段进行热传递：① 首先载热溶液的热量通过对流换热传递给盘管的内表面；② 经过管壁热传导至盘管外表面；③ 由盘管外表面对流传热给管外流动的水膜；④ 最后从水膜籍由蒸发与对流换热传给空气（见下图）。

1．设备组成1.1设备原产地及制造厂家广东省广州市/斯必克（广州）冷却技术有限公司。

1.2供货明细NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台1.3其他2.设备性能及技术参数2.1设备性能1）NC系列产品简介A、NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师通过冷却塔多年热工测试试验，引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备，对测试数据进行全面综合处理，参照美国冷却协会CTI标准和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数 xv，选择最佳的水气比，最佳截面水负荷，截面气负荷和填料的高度范围以确定填料体积，并以流体力学、空气动力学、材料学、建筑学等多种学科观点，综合设计塔的外型与结构，根据测试计算通风阻力，参考风机特性曲线和对测试数据进行优化，选择符合风量和噪音要求的风机和匹配的电机，使冷效、能耗、噪音达到一个优化的系统设计效果。

B 、NC 型横流式冷却塔淋水填料马利NC 方形横流式冷却塔采用的MX-75型高级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔, 由热处理PVC 多层片构成，厚度0.38mm,表面成波纹式, 相邻两层填料片形成的间隔,保证气流的通畅,经美国冷却塔协会(CTI)测试分析,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上。

一般冷却塔产品填料均采用竖直放置，且无明显收水端。

参考右下图，一般冷却塔的做法是布水盘偏向外侧安装，A 、B 、C 、D 、E 、F 这6个区域内充满了填料，而当冷却塔运行起来以后，由于风机向上排风，气流由外向内流经填料，在风力的带动下，实际冷却水流过的区域是C 、D 、E 、F 、G 这5个区域，A 、B 两区无水。

那么按照一般冷却塔的做法，A 、B 两区的填料对系统散热根本起不了作用，而有水的G 区却又没有填料。

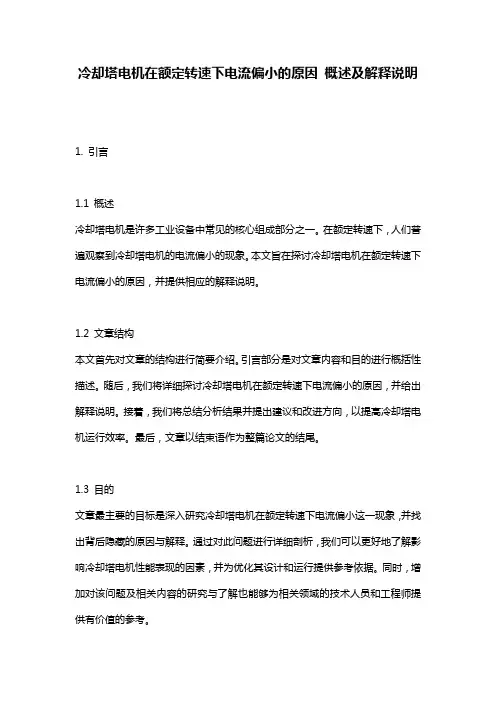

冷却塔电机在额定转速下电流偏小的原因概述及解释说明1. 引言1.1 概述冷却塔电机是许多工业设备中常见的核心组成部分之一。

在额定转速下，人们普遍观察到冷却塔电机的电流偏小的现象。

本文旨在探讨冷却塔电机在额定转速下电流偏小的原因，并提供相应的解释说明。

1.2 文章结构本文首先对文章的结构进行简要介绍。

引言部分是对文章内容和目的进行概括性描述。

随后，我们将详细探讨冷却塔电机在额定转速下电流偏小的原因，并给出解释说明。

接着，我们将总结分析结果并提出建议和改进方向，以提高冷却塔电机运行效率。

最后，文章以结束语作为整篇论文的结尾。

1.3 目的文章最主要的目标是深入研究冷却塔电机在额定转速下电流偏小这一现象，并找出背后隐藏的原因与解释。

通过对此问题进行详细剖析，我们可以更好地了解影响冷却塔电机性能表现的因素，并为优化其设计和运行提供参考依据。

同时，增加对该问题及相关内容的研究与了解也能够为相关领域的技术人员和工程师提供有价值的参考。

2. 冷却塔电机在额定转速下电流偏小的原因2.1 额定转速定义与意义额定转速是指冷却塔电机在设计和制造时所确定的理想运行转速。

这个转速通常是基于冷却系统的工作需求以及电机技术参数进行计算得出的。

额定转速对于冷却塔电机的性能和效率具有重要意义，因为它影响着电机输出功率、风量以及整个冷却系统的运行状态。

2.2 电流与转速关系解释冷却塔电机在额定转速下电流偏小的原因可以通过以下两方面进行解释：首先，随着电机转速降低，由于受到风阻等外力作用，冷却塔叶片所产生的气流会减少。

较低的气流速度会导致较小的扬力和阻力，从而降低了负载对电机的要求，进而使得电流偏小。

其次，在额定转速下，冷却介质温度可能没有达到设计工作温度。

由于温度较低，冷却介质密度增大、黏性增加，并且散热效果可能更好。

这将减小电机在额定转速下所需的电流，因为较低的温度有助于维持冷却效果并降低热量积聚。

2.3 冷却塔设计考虑因素对电流偏小的影响冷却塔设计过程中的一些因素也可能导致冷却塔电机在额定转速下电流偏小。

冷却塔风机专用减速机型号技术参数
标签：工业齿轮油冷却塔风机双曲线齿轮油桥星减速机公
司多速电机
WB型循环水冷却塔风机专用减速机，是卧式外传动减速机。

该机采用传动轴将电机置于风筒外边，改善了电机工作环境。

设有塔外油标及加、放油管路、球阀，可不停机检查油位，及时加油。

电机一般用6极或6/8级等多速电机，也可配4极电机。

齿轮传动采用一对伞齿轮和一对斜齿圆柱齿轮，齿面均为硬齿面；润滑方式为浸油、甩油；传动轴都经过动平衡试验且两端均为弹性套柱销联轴器，保证了传动的平稳性，缓冲减振性好，适合塔内环境。

当环境温度较低润滑油接近凝固时，基若要启动须加热融化后方可运行。

WB型循环水冷却塔减速机技术参数
WB型减速机承载能力表。

1．设备组成之吉白夕凡创作时间：二O二一年七月二十九日广东省广州市/斯必克（广州）冷却技术有限公司.NC玻璃钢冷却塔/NC8330F/4台SR玻璃钢冷却塔/SR-200/2台SR玻璃钢冷却塔/SR-40/2台其他1）NC系列产品简介A、NC型横流式冷却塔系统性设计横流式冷却塔是马利公司工程师通过冷却塔多年热工测试试验,引进世界上最大的冷却塔生产商斯必克公司的先进技术和设备,对测试数据进行全面综合处理,参照美国冷却协会CTI尺度和GB7190-1997等依据计算机运算得出的淋水填料的容积散质系数xv,选择最佳的水气比,最佳截面水负荷,截面气负荷和填料的高度规模以确定填料体积,并以流体力学、空气动力学、资料学、建筑学等多种学科不雅点,综合设计塔的外型与结构,按照测试计算通风阻力,参考风机特性曲线和对测试数据进行优化,选择合适风量和噪音要求的风机和匹配的电机,使冷效、能耗、噪音达到一个优化的系统设计效果.B、NC型横流式冷却塔淋水填料马利NC方形横流式冷却塔采取的MX-75型初级薄膜式复合波淋水填料, 堪称世界上薄膜式淋水填料的佼佼者,此填料片用于横流冷却塔,由热处理PVC多层片组成,厚度0.38mm, 概略成波纹式, 相邻两层填料片形成的间隔,包管气流的通畅,经美国冷却塔协会(CTI)测试阐发,其阻力特性和热力特性远远优于现有国内填料,使用寿命15年以上.一般冷却塔产品填料均采取竖直放置,且无明显收水端.参考右下图,一般冷却塔的做法是布水盘偏向外侧装置,A、B、C、D、E、F这6个区域内充满了填料,而当冷却塔运行起来以后,由于风机向上排风,气流由外向内流经填料,在风力的带动下,实际冷却水流过的区域是C、D、E、F、G这5个区域,A、B两区无水.那么依照一般冷却塔的做法,A、B两区的填料对系统散热底子起不了作用,而有水的G区却又没有填料.马利的工程师们对这个问题进行了深入的研究,在千百次的实验之后,提出了冷却塔填料倾斜悬挂式装置的计划,在马利冷却塔当中C、D、E、F、G区充满填料,A、B两区无填料,而倾斜的角度又按照不合的塔型有十分严格的要求,这种办法有效地解决了进风面下端“无水区”问题,且填料带有明显的收水端,克服了竖直放置填料的缺点.因此,倾斜悬挂放置的填料比竖直放置填料漂水损失小,水与空气接触充分,热工性能好.马利冷却塔填料片高度是按照填料片特性、进风宽度、布水状况及与之相匹配的风量、电机功率、风机等,进行阐发计算而得出的.其设计高度可包管热湿交换效率达到极限值,同时,MX-75型填料集均匀布风、换热、收水于一体,其卓越的收水性和导风性使冷却塔无需装置百叶窗,经测试其漂水损失小于循环水量的0.001%.实践证明,MX-75型填料片的亲水性和抗冰性能好,耐温 -50+70C,适合于南方严寒气候的地区使用,是理想的进口填料片.该填料以抗紫外线和抗腐化的聚氯乙烯（PVC）经热塑真空加压成型,其概略亲水性好,散热面积大、冷效高,在使用环境空间受限制多的热交换过程中更能体现其优越性.从而使整个填料体积阐扬最有效的冷却作用,该填料无须胶水粘接,避免了由于粘接对填料造成的损坏,便于清洗装置,延长了使用寿命.C、NC型横流式冷却塔的进风装置此塔由于使用马利MX-75填料,无需另配进风百叶窗,该型填料将进风口百叶部位与填料淋水部位模塑成一体,这种美国马利公司获得专利的装置可以避免溅水漂出塔外,在多变的气流条件下包管配水的均匀性,无需再增加装置进风百叶窗的麻烦.D、NC型横流式冷却塔除水系统高效蜂窝式除水器与填料膜塑成为一体,属于美国斯必克公司专利产品,其收水率比老式的半弧型收水器超出跨越许多倍,大大降低了漂水损失,使水耗用度减少,另外这种除水器能引导空气流向风机,降低风阻,从而使能耗降低,其漂水损失小于循环水量的0.001%.E、NC型横流式冷却塔结构钢件选用高强度A3钢材,各件均采取除锈热浸镀锌处理,耐腐化强度高、重量轻、易装配并且概略美不雅.(1)塔整体抗荷载能力极强.(2)连接螺栓采取不锈钢件.F、优质的玻璃钢（FRP）原资料(1)玻璃钢纤维毡（加拿大）浸润剂质量高,纤维毡柔软,树脂浸透性好,制品无气泡,强度高,价格超出跨越国产两倍以上.（国产型：浸润剂质量欠佳,纤维毡柔软,树脂浸透差,制作玻璃钢制品难以排尽气泡,影响制品强度.）(2)颜料糊（英国）色泽均匀,带有活性基因,能与树脂很好的融合,具有极佳的相容性和分离性,颜色稳定,不容易老化,使制品概略能达到很是好的镜面效果.（国产型：色泽欠均匀,无活性基因存在,只能与树脂进行一般的搅拌,分离性欠佳,颜色不稳定,制作的制品概略颜色欠均匀.）(3)颜料糊SiO2触变剂（英国）与胶衣树脂混合,满足工艺的成型并带有活性基因,能与树脂很好混合,触变效果很好,价格为国产两倍以上.（国产型：没有进行活性处理,与树脂相容性稍差,触变效果稍差.）(4)胶衣树脂（荷兰）583#或544#内含抗紫外线稳定剂,热扭变温度达96摄氏度,耐温老化；固体含量高,固化后制品的力学性能指标高,同时有一定的韧性,不容易破裂,日晒雨淋也不开裂,概略光亮如镜面,使用五年外不雅仍可与国产新塔相比,价格为国产的 1.5倍以上.（国产型：一般按196#树脂再行加成制作,编号为88#或84#胶衣树脂,热扭变温度为72摄氏度,耐老化性能差,一般使用一年塔外概略急剧老化,固化后的概略层脆性大,容易碰裂,同时,日晒雨淋也很快开裂、变色.）G、美不雅实用的围护结构塔体采取组合式钢框架结构,所有钢架机关件均采取除锈热浸镀锌处理且外涂两道氯磺化聚氯乙烯防腐.外壳采取玻璃钢复合资料制成, 概略均匀, 胶衣层平均厚度不大于0.5mm,弯曲强度大于250Mpa,巴氏硬度大于35,树脂含量不小于45%,富树脂含量不小于70%.塔体概略上直径大于1mm的可见气泡每平方米不超出3个.塔体玻璃钢经测氧指数达38.0.其色种内含抗紫外光稳定剂、抗老化、不退色,概略光亮如镜,属高强度资料.H、冷却塔热交换的动力----电机、风机的选定按照此冷却塔热交换的风量及冷却塔通风阻力,在塔的阻力曲线和风机特性曲线上找出风机的任务点,选定风机直径.为包管设备有高效率的动力作包管,引进了高性能的配套设备：电机----选用全密闭式电机,具有优良的防腐性能和低噪、高效节能的特点,防护等级达到国际电工组织规定的IP55尺度；减速器----采取TCJ齿轮减速器；风机----采取国内马利专利的超低噪音冷却塔专用流线型机翼风机,铝合金材质,空间流线设计,实践标明,此型风机风量大、全压高、效率高、传动平稳、寿命长、气动性能好、高强度、耐腐化、噪声低、维护检修便利,正常使用寿命20年以上.I、冷却塔热交换的包管----布水系统：冷却塔中,热交换效果的好坏与布水情况有直接的联系.布水水柱较大或布水不均,都会导致性能下降最大可达20%以上,为此马利公司采取固定池式配水,配用马利专利产品TARGET型系列喷头.方型横流冷却塔,布水为自然重力池式,采取马利专利技术所生产的TARGET喷头,其优点：喷头水压低,同时降低水泵扬程,降低能耗；内部无活动部件,不会阻塞；水由下部梅花瓣碟喷洒布水,布水压力在0.02mH2O就能形成实心锥布水,布水重叠少,减少壁流,喷嘴由聚丙乙烯注塑而成.J、NC型横流式冷却塔抗荷载参数(1)冷却塔体抗风压∶150kgf/m2(2)冷却塔抗震烈度∶8级地震基本烈度K、噪声治理冷却塔的噪声源主要来自水流回水池的水落声、出风口气流声以及电机、减速器的运行声,马利公司为控制冷却塔的噪声对结构进行了精心设计和选材：(1)采取重庆爱华减速器,低噪音；(2)低噪声冷却塔专用电机,此电机不但体积小、重量轻、外形美不雅,并且具有效率高,启动转距大,噪声低、性能优良等特点；(3)配用马利专利的超低噪声流线型机翼风机,此风机特点是低风压、大流量、低转速、噪声低、叶片特性可靠,并进行严格的动静平衡检验,包管风机运转平稳.L 、NC 型横流式冷却塔附件为了检修便利,随塔配有扶梯、检修门、塔内维修走道等帮助件,均采取除锈热浸镀锌处理.2）SR 系列产品简介A 、风机性能选用MARLEY 专利冷却塔专用机翼型风机,具有风量大、全压高、效率高、传动平稳、寿命长、强度高、耐腐化、寿命长、噪声低、维护检修便利等优点.B 、电机性能 采取冷却塔专用电机,防护等级高,具有高效、节能、噪音小、可靠性能初等优点. 电机额外电压： 380V电机频率：50Hz 电机绝缘等级：F 级 电机防护等级： IP55C 、风机减速器进口日本皮带和瑞典高精度低噪声轴马利专利机翼型风机承,使用寿命及运行噪声均为国内同行业优质产品.D、结构钢件（A）选用高强度钢材,各件均采取除锈热浸锌处理,耐腐化、强度高、重量轻、易装配并且概略美不雅；（B）塔整体抗荷载能力极强；（C）连接螺栓采取不锈钢螺栓,光泽及防锈性能好；E、塔体围护构件（FRP）采取“FRP”复合资料制成,玻璃纤维为进口欧文斯短切毡,概略胶衣采取进口原资料制造.其色种内含抗紫外光稳定剂、抗老化、不褪色,概略光亮如镜,属高强度资料.F、抗荷载参数（A）冷却塔塔体抗风压：150kgf/m2（B）冷却塔抗震烈度：8级地震基本烈度H、SR系列冷却塔布水系统圆形逆流冷却塔采取旋转管式布水装置.铜合金（SR-40及以下塔为ABS）资料制成,经久耐用.布水管采取PVC塑胶管,散水均匀,压力低,损失小.I、SR系列塔淋水填料圆形逆流冷却塔填料散热面积大,水流散布性好,阻燃性强,不容易变形,风阻系数小,重量轻,强度高,使用寿命长.J、SR系列冷却塔消音层（低噪及超低噪声型有,尺度型无）圆形逆流冷却塔采取改性聚胺脂/聚酰亚胺互穿网络共聚物消音资料,消除落水噪音,避免水滴飞溅,耐腐化、透水性好,经久耐用.3设备现场装置要求1）图纸外形尺寸图接管图。

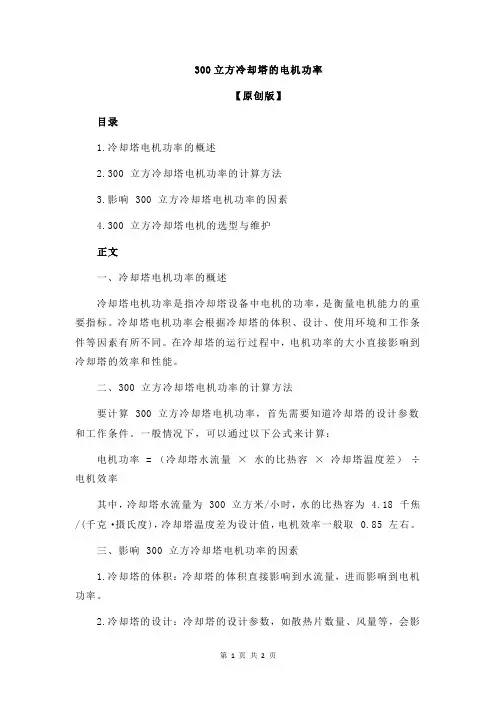

300立方冷却塔的电机功率
【原创版】
目录
1.冷却塔电机功率的概述
2.300 立方冷却塔电机功率的计算方法
3.影响 300 立方冷却塔电机功率的因素
4.300 立方冷却塔电机的选型与维护
正文
一、冷却塔电机功率的概述
冷却塔电机功率是指冷却塔设备中电机的功率，是衡量电机能力的重要指标。

冷却塔电机功率会根据冷却塔的体积、设计、使用环境和工作条件等因素有所不同。

在冷却塔的运行过程中，电机功率的大小直接影响到冷却塔的效率和性能。

二、300 立方冷却塔电机功率的计算方法
要计算 300 立方冷却塔电机功率，首先需要知道冷却塔的设计参数和工作条件。

一般情况下，可以通过以下公式来计算：
电机功率 = （冷却塔水流量×水的比热容×冷却塔温度差）÷电机效率
其中，冷却塔水流量为 300 立方米/小时，水的比热容为 4.18 千焦/(千克·摄氏度)，冷却塔温度差为设计值，电机效率一般取 0.85 左右。

三、影响 300 立方冷却塔电机功率的因素
1.冷却塔的体积：冷却塔的体积直接影响到水流量，进而影响到电机功率。

2.冷却塔的设计：冷却塔的设计参数，如散热片数量、风量等，会影
响到冷却效果，从而影响到电机功率。

3.工作环境：工作环境的气温、湿度等会影响到冷却塔的散热效果，进而影响到电机功率。

4.工作条件：冷却塔的工作时间、负载情况等也会影响到电机功率。

四、300 立方冷却塔电机的选型与维护
1.选型：在选择 300 立方冷却塔电机时，应根据冷却塔的设计参数和工作条件，选择适当功率的电机，以保证冷却塔的效率和性能。

冷却塔风机及电机使用维护说明书版本：第1.0版修改记录目录1 功能及用途 (5)2 说明 (5)2.1技术参数 (5)2.2结构及技术说明 (5)2.3工作原理 (6)3 安全说明 (7)4 使用操作 (7)5 安装和调试 (8)5.1安装 (8)5.2调试 (8)6 维修 (9)6.1维修等级 (9)6.2维修计划 (9)6.3维护工作 (10)6.4修正工作 (11)7 故障处理、更换原则与维修 (11)7.1故障处理 (11)7.2拆卸 (12)7.3更换原则 (12)7.4拆解 (13)7.5维修 (13)7.6组装 (13)7.7重新安装 (14)7.8参数设置与限度表 (15)7.9投入使用/功能试验 (15)8 专用工具及设备、易损件及备件清单 (15)8.1专用工具 (15)8.2设备 (15)8.2.1 化学清洗剂 (15)8.2.2 涂层成分 (16)8.2.3 润滑剂 (16)无需采用润滑剂。

(16)8.2.4 其它设备 (16)8.3测量和试验设备 (16)8.4易损件及备件清单 (17)8.5运用材料 (17)9 废弃物处理方案 (17)10 运输与贮存 (18)10.1运输 (18)10.2贮存 (19)11 零件目录及备件采购 (19)11.1零件目录 (19)11.2备件的仓储及采购 (21)12 开箱及检查 (21)13 其他 (21)14 缩写和索引 (21)1 功能及用途CAF 868/560-1轴流通风机安装在六轴车大功率电力机车油水冷却塔中，为冷却塔散热器提供冷空气，以带走机车变流装置和变压器产生的热量，使机车得以正常运行。

2 说明2.1 技术参数风机型号: CAF 868/560静压升：>1540 Pa流量：：>12m3/s轴功率：：27kW声功率：: 112dB(A)叶轮直径：: 868 mm重量：: 300 kg电机参数:型号：JD280电压：440 V频率：10-60Hz(4-pole)绝缘等级：H防护等级：IP 55功率因数：0.872.2 结构及技术说明CAF 868/560-1轴流通风机由前导风筒组、叶轮防尘板、叶轮和后导叶风筒组、支撑杆和电动机组成。
