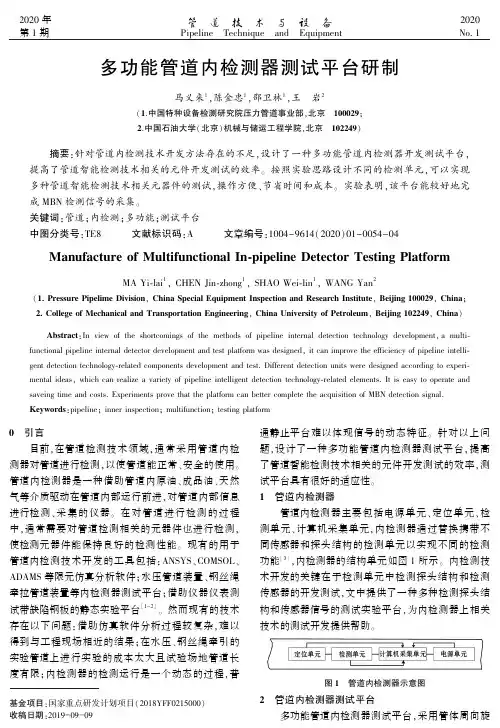

㊀２０２０年㊀第１期Ｐｉｐｅｌｉｎｅ㊀Ｔｅｃｈｎｉｑｕｅ㊀ａｎｄ㊀Ｅｑｕｉｐｍｅｎｔ２０２０㊀Ｎｏ １㊀基金项目：国家重点研发计划项目（２０１８ＹＦＦ０２１５０００）收稿日期：２０１９－０９－０９多功能管道内检测器测试平台研制马义来１，陈金忠１，邵卫林１，王㊀岩２（１．中国特种设备检测研究院压力管道事业部，北京㊀１０００２９；２．中国石油大学（北京）机械与储运工程学院，北京㊀１０２２４９）㊀㊀摘要：针对管道内检测技术开发方法存在的不足，设计了一种多功能管道内检测器开发测试平台，提高了管道智能检测技术相关的元件开发测试的效率㊂按照实验思路设计不同的检测单元，可以实现多种管道智能检测技术相关元器件的测试，操作方便㊁节省时间和成本㊂实验表明，该平台能较好地完成ＭＢＮ检测信号的采集㊂关键词：管道；内检测；多功能；测试平台中图分类号：ＴＥ８㊀㊀㊀文献标识码：Ａ㊀㊀㊀文章编号：１００４－９６１４（２０２０）０１－００５４－０４ＭａｎｕｆａｃｔｕｒｅｏｆＭｕｌｔｉｆｕｎｃｔｉｏｎａｌＩｎ⁃ｐｉｐｅｌｉｎｅＤｅｔｅｃｔｏｒＴｅｓｔｉｎｇＰｌａｔｆｏｒｍＭＡＹｉ⁃ｌａｉ１，ＣＨＥＮＪｉｎ⁃ｚｈｏｎｇ１，ＳＨＡＯＷｅｉ⁃ｌｉｎ１，ＷＡＮＧＹａｎ２（１．ＰｒｅｓｓｕｒｅＰｉｐｅｌｉｍｅＤｉｖｉｓｉｏｎ，ＣｈｉｎａＳｐｅｃｉａｌＥｑｕｉｐｍｅｎｔＩｎｓｐｅｃｔｉｏｎａｎｄＲｅｓｅａｒｃｈＩｎｓｔｉｔｕｔｅ，Ｂｅｉｊｉｎｇ１０００２９，Ｃｈｉｎａ；２．ＣｏｌｌｅｇｅｏｆＭｅｃｈａｎｉｃａｌａｎｄＴｒａｎｓｐｏｒｔａｔｉｏｎＥｎｇｉｎｅｅｒｉｎｇ，ＣｈｉｎａＵｎｉｖｅｒｓｉｔｙｏｆＰｅｔｒｏｌｅｕｍ，Ｂｅｉｊｉｎｇ１０２２４９，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：Ｉｎｖｉｅｗｏｆｔｈｅｓｈｏｒｔｃｏｍｉｎｇｓｏｆｔｈｅｍｅｔｈｏｄｓｏｆｐｉｐｅｌｉｎｅｉｎｔｅｒｎａｌｄｅｔｅｃｔｉｏｎｔｅｃｈｎｏｌｏｇｙｄｅｖｅｌｏｐｍｅｎｔ，ａｍｕｌｔｉ⁃ｆｕｎｃｔｉｏｎａｌｐｉｐｅｌｉｎｅｉｎｔｅｒｎａｌｄｅｔｅｃｔｏｒｄｅｖｅｌｏｐｍｅｎｔａｎｄｔｅｓｔｐｌａｔｆｏｒｍｗａｓｄｅｓｉｇｎｅｄ，ｉｔｃａｎｉｍｐｒｏｖｅｔｈｅｅｆｆｉｃｉｅｎｃｙｏｆｐｉｐｅｌｉｎｅｉｎｔｅｌｌｉ⁃ｇｅｎｔｄｅｔｅｃｔｉｏｎｔｅｃｈｎｏｌｏｇｙ⁃ｒｅｌａｔｅｄｃｏｍｐｏｎｅｎｔｓｄｅｖｅｌｏｐｍｅｎｔａｎｄｔｅｓｔ．Ｄｉｆｆｅｒｅｎｔｄｅｔｅｃｔｉｏｎｕｎｉｔｓｗｅｒｅｄｅｓｉｇｎｅｄａｃｃｏｒｄｉｎｇｔｏｅｘｐｅｒｉ⁃ｍｅｎｔａｌｉｄｅａｓ，ｗｈｉｃｈｃａｎｒｅａｌｉｚｅａｖａｒｉｅｔｙｏｆｐｉｐｅｌｉｎｅｉｎｔｅｌｌｉｇｅｎｔｄｅｔｅｃｔｉｏｎｔｅｃｈｎｏｌｏｇｙ⁃ｒｅｌａｔｅｄｅｌｅｍｅｎｔｓ．Ｉｔｉｓｅａｓｙｔｏｏｐｅｒａｔｅａｎｄｓａｖｅｉｎｇｔｉｍｅａｎｄｃｏｓｔｓ．ＥｘｐｅｒｉｍｅｎｔｓｐｒｏｖｅｔｈａｔｔｈｅｐｌａｔｆｏｒｍｃａｎｂｅｔｔｅｒｃｏｍｐｌｅｔｅｔｈｅａｃｑｕｉｓｉｔｉｏｎｏｆＭＢＮｄｅｔｅｃｔｉｏｎｓｉｇｎａｌ．Ｋｅｙｗｏｒｄｓ：ｐｉｐｅｌｉｎｅ；ｉｎｎｅｒｉｎｓｐｅｃｔｉｏｎ；ｍｕｌｔｉｆｕｎｃｔｉｏｎ；ｔｅｓｔｉｎｇｐｌａｔｆｏｒｍ０㊀引言目前，在管道检测技术领域，通常采用管道内检测器对管道进行检测，以使管道能正常㊁安全的使用㊂管道内检测器是一种借助管道内原油㊁成品油㊁天然气等介质驱动在管道内部运行前进，对管道内部信息进行检测㊁采集的仪器㊂在对管道进行检测的过程中，通常需要对管道检测相关的元器件也进行检测，使检测元器件能保持良好的检测性能㊂现有的用于管道内检测技术开发的工具包括：ＡＮＳＹＳ㊁ＣＯＭＳＯＬ㊁ＡＤＡＭＳ等限元仿真分析软件；水压管道装置㊁钢丝绳牵拉管道装置等内检测器测试平台；借助仪器仪表测试带缺陷钢板的静态实验平台［１－２］㊂然而现有的技术存在以下问题：借助仿真软件分析过程较复杂，难以得到与工程现场相近的结果；在水压㊁钢丝绳牵引的实验管道上进行实验的成本太大且试验场地管道长度有限；内检测器的检测运行是一个动态的过程，普通静止平台难以体现信号的动态特征㊂针对以上问题，设计了一种多功能管道内检测器测试平台，提高了管道智能检测技术相关的元件开发测试的效率，测试平台具有很好的适应性㊂１㊀管道内检测器管道内检测器主要包括电源单元㊁定位单元㊁检测单元㊁计算机采集单元，内检测器通过替换携带不同传感器和探头结构的检测单元以实现不同的检测功能［３］，内检测器的结构单元如图１所示㊂内检测技术开发的关键在于检测单元中检测探头结构和检测传感器的开发测试，文中提供了一种多种检测探头结构和传感器信号的测试实验平台，为内检测器上相关技术的测试开发提供帮助㊂图１㊀管道内检测器示意图２㊀管道内检测器测试平台多功能管道内检测器测试平台，采用管体周向旋㊀㊀㊀㊀㊀第１期马义来等：多功能管道内检测器测试平台研制５５㊀㊀转㊁检测器相对静止的方式在管体表面进行螺旋线扫描检测，来模拟内检测器与管道的相对运动㊂实验测试平台设计如图２所示㊂图２㊀管道内检测器测试平台示意图平台主要装置包括：（１）动力单元：由控制面板㊁变频器㊁电机㊁旋转主轴等部分组成㊂通过调节变频器，可以控制旋转主轴的启停㊁转速㊁正反转；滑动平台通过丝杠连接，由步进电机控制其水平直线运动㊂（２）运动约束机构：控制面板机械卡盘㊁滑动平台㊂（３）检测单元：根据特殊特定测试需求设计的测试结构，通过更换检测单元结构实现不同的测试功能，通过搭载不同的检测单元，可以在平台上进行漏磁㊁变径㊁ＭＢＮ等内检测技术研究测试，对传感器探头㊁里程轮等检测装置进行开发测试㊂（４）实验台基座：底座㊁卡盘尾座㊂利用控制面板对实验台的运动参数进行控制与实时显示㊂通过变频器控制主轴电机的启动㊁急停㊁正反转和转速；通过伺服驱动器对检测平台的位置㊁直线进给速度和方向进行控制㊂管道内检测器测试平台控制系统如图３所示㊂图３㊀管道内检测器测试平台控制系统示意图３㊀实验测试平台的功能设计３．１㊀漏磁检测与ＭＢＮ检测当运用试验台进行漏磁检测［４］相关实验时，检测机构如图４所示㊂该装置工作时，电极带动管道进行周向运动，电磁铁对管道试件进行励磁，漏磁探头和ＭＢＮ［５］探头等传感器安装在磁极中间，获取管道表面一周的磁场信息，同时，通过丝杠牵引控制水平滑台的位置可以采集管道不同位置缺陷信息，进行实验采集㊂该装置可以进一步对检测探头的性能进行调试㊁检测㊂图４㊀漏磁检测与ＭＢＮ检测示意图３．２㊀里程轮性能测试运用该装置测试里程轮［６］时，检测机构示意图如图５所示㊂将里程轮安装在检测支架上，通过弹簧的牵引使里程轮表面与管道外壁保持贴合，管道转动时，管道外壁与里程轮之间的摩擦力将带动里程轮转动㊂通过调节转动速度可以测试里程传感器的性能以及里程轮表面的摩擦性能㊂３．３㊀ＭＦＬ探头耐磨性测试运用该装置测试ＭＦＬ探头耐磨性能时，检测机构示意图如图６所示㊂ＭＦＬ探头通过弹性支架安装在检测支架上，调整滑台的位置使探头与管道外壁保持贴合，并控制压紧力度，当管道转动，管壁与探头之间存在滑动摩擦㊂通过转动圈数以及探头外壳减薄量的测量可以对传感器探头的耐磨性进行评价测试㊂３．４㊀管道几何变形检测管道几何变形检测试验装置如图７所示㊂变形检测探头由角位移传感器和变形检测探臂构成，将变形检测探臂固定连接在实验平台机构上，通过弹簧连接使探臂保持与旋转管道的外表面接触，被测管道加工有一个形状不规则的凹陷，管道转动将使变形检测臂发生上下摆动，通过采集角位移传感器所输出的信号波动测定角位移传感器的灵敏度［７］，同时该机构可以㊀㊀㊀㊀㊀５６㊀ＰｉｐｅｌｉｎｅＴｅｃｈｎｉｑｕｅａｎｄＥｑｕｉｐｍｅｎｔＪａｎ２０２０㊀图５㊀里程轮性能测试示意图图６㊀ＭＦＬ探头耐磨性测试示意图进一步测试变形检测臂端头长时间工作时的抗磨损情况㊂４㊀实验验证多功能管道内检测器测试平台如图８所示㊂图中采用一段长度约为１ｍ㊁Φ３２５ｍｍ的管道实物，验证ＭＢＮ检测效果；漏磁试验装置通过６２１８型ＮＩ数据采集器与ＰＣ机ＵＳＢ端口相连，ＰＣ中采用ＬａｂＶＩＥＷ软件搭建了虚拟仪器［８］㊂为了模拟油气管道缺陷处的应力集中，使用球形压头（Φ１０ｍｍ）在管道试件表面施加单向压力使其出现塑性变形，当卸载压力后塑性变形区域会形成一定图７㊀管道几何变形检测测试示意图图８㊀多功能管道内检测器测试平台深度的球形压痕，压痕周围由于塑性变形而产生了残余应力㊂在管道圆周上共加工１２组球形压痕，理想的压痕加工深度区间从０．５％ｔ ６％ｔ，ｔ为管道壁厚，深度间隔０．５％ｔ，均匀分布在管道上，管道应力缺陷的设置如图９所示㊂ＭＢＮ信号对压痕缺陷的响应结果如图１０所示㊂㊀㊀实验证明，该平台能较好地完成ＭＢＮ检测信号采集，在漏磁检测㊁里程轮性能测试㊁ＭＦＬ探头耐磨性测试以及管道几何变形检测性能测试中，测试效果满足设计需要㊂５㊀结论实验台可以在室内进行内检测技术开发相关的实验，操作方便㊁节省时间和资金；针对内检测技术相㊀㊀㊀㊀㊀第１期马义来等：多功能管道内检测器测试平台研制５７㊀㊀图９㊀压痕缺陷加工示意图图１０㊀管道压痕缺陷处的ＭＢＮ响应关的探头结构，设计了对应的固定夹具和实验方法，对多种内检测技术相关的元器件测试都有较好的适用性；实验台设计的结构，在保证管道和探头的运动㊁支撑的同时能够实现调速控制㊂参考文献：［１］㊀杨理践，郭天昊，高松巍，等．油气管道特殊部件的漏磁检测信号特征分析［Ｊ］．沈阳工业大学学报，２０１７，３９（１）：４３－４７．［２］㊀马义来，何仁洋，陈金忠，等．基于ＦＰＧＡ＋ＡＲＭ的管道漏磁检测数据采集系统设计［Ｊ］．无损检测，２０１７，３９（８）：７１－７４．［３］㊀戴光，吴忠义，朱祥军，等．管道内外壁缺陷的漏磁检测［Ｊ］．无损检测，２０１８，４０（３）：１９－２３；２８．［４］㊀汤荣，孙丽，陈峰．管道漏磁检测磁化问题分析［Ｊ］．全面腐蚀控制，２０１５，２９（１０）：２８－３０．［５］㊀陈金忠，段礼祥，马义来，等．基于巴克豪森效应的管道应力内检测数值计算［Ｊ］．石油机械，２０１８，４６（８）：１１３－１１７．［６］㊀程创，张均富．基于ＡＤＡＭＳ的管道内检测器里程轮碰撞分析及模拟［Ｊ］．管道技术与设备，２０１７（６）：４７－５１．［７］㊀蒋开文，林立，马义来，等．钻杆在线漏磁探伤系统探头静磁力的数值模拟［Ｊ］．石油机械，２０１３，４１（１１）：３２－３５．［８］㊀王少平，王增国，刘金海，等．基于三轴漏磁与电涡流检测的管道内外壁缺陷识别方法［Ｊ］．控制工程，２０１４，２１（４）：５７２－５７８．作者简介：马义来（１９８７ ），博士，高级工程师，主要从事油气管道内检测技术的研究工作㊂Ｅ⁃ｍａｉｌ：ｃｈａｎｔａｌ１３１４＠１６３．ｃｏｍ（上接第５３页）［３］㊀ＧＨＯＲＢＡＮＩＡＮＪＫ，ＧＨＯＬＡＭＲＥＺＡＥＩＭ．Ａｎａｒｔｉｆｉｃｉａｌｎｅｕｒａｌｎｅｔｗｏｒｋａｐｐｒｏａｃｈｔｏｃｏｍｐｒｅｓｓｏｒｐｅｒｆｏｒｍａｎｃｅｐｒｅｄｉｃｔｉｏｎ［Ｊ］．Ａｐ⁃ｐｌｉｅｄＥｎｅｒｇｙ，２００８，８６（７）：１２１０－１２１４．［４］㊀ＧＲＡＶＤＡＨＬＪＴ，ＥＧＥＬＡＮＤＯ，ＶＡＴＬＡＮＤＳＯ．Ｄｒｉｖｅｔｏｒｑｕｅａｃｔｕａｔｉｏｎｉｎａｃｔｉｖｅｓｕｒｇｅｃｏｎｔｒｏｌｏｆｃｅｎｔｒｉｆｕｇａｌｃｏｍｐｒｅｓｓｏｒｓ［Ｊ］．Ａｕｔｏｍａｔｉｃａ，２００２，３８（１１）：１８５３－１５８７．［５］㊀程荟积，李国明，闫洪涛，等．西气东输二线西段压缩机与ＳＣＳ系统通讯概况与优化［Ｊ］．信息通信，２０１２（４）：２７３－２７４．［６］㊀闫庆华．天然气压缩机ＰＬＣ控制器的研究［Ｊ］．科技创新与应用，２０１３（２０）：１５．［７］㊀许雄轩，曾杰，方亮庭．ＰＬＣ在压缩机自控系统中的应用［Ｊ］．机电信息，２０１０（３０）：１７４－１７５．［８］㊀中国石油天然气股份有限公司管道分公司．油气管道监控与数据采集系统通用技术规范：第９部分㊀站场控制系统设计与集成：Ｑ／ＳＹ２０１．９ ２０１６［Ｓ］．廊坊：中国石油天然气股份有限公司管道分公司，２０１６．［９］㊀中国石油天然气股份有限公司北京油气调控中心．天然气管道远程控制技术规范：Ｑ／ＳＹ０５００３ ２０１６［Ｓ］．北京：中国石油天然气股份有限公司北京油气调控中心，２０１６．［１０］㊀中国石油天然气集团有限公司．输气管道工程电驱离心式压缩机组技术规格书：ＣＤＰ－Ｓ－ＮＧＰ－ＰＲ－０３６－２０１４－２［Ｓ］．北京：中国石油天然气集团有限公司，２０１４．作者简介：潘志榆（１９８９ ），工程师，主要从事长输管道自动化㊁储运专业方向的研究工作㊂Ｅ⁃ｍａｉｌ：５４１４６９３９５＠ｑｑ．ｃｏｍ。
