实验一点亮你的LED灯一、实验目的1.学会使用51单片机开发的两大软件：编程软件Keil μVision4（简称Keil C51）和下载软件STC-ISP。
2.理解单片机最小系统、单片机外围电路、Flash、RAM和SFR概念。
3.了解普通发光二级管的参数，掌握限流电阻的计算方法。
二、实验内容通过对单片机编程来实现LED小灯的亮和灭。
三、实验参考原理3.1 单片机内部资源1)Flash 程序存储空间2)RAM 数据存储空间3)SFR 特殊功能寄存器3.2 单片机最小系统单片机最小系统的三要素是电源、晶振、和复位电路。
1)电源目前主流单片机分为5V和3.3V这两个标准，本实验中的STC89C52为5V供电系统，开发板是使用USB口输出的5v直流直接供电的。
从上图可以看到，供电电路在40引脚和20引脚，40引脚接的是+5V,通常也成为VCC或VDD，代表的是电源正极，20引脚接的GND，代表的是电源负极。
2)晶振晶振，又叫晶体振荡器，它起到的作用是为单片机提供基准时钟信号，单片机内部所有的工作都是以这个时钟信号为步调基准来进行工作的。
SRC89C52单片机的18号引脚和19号引脚是晶振引脚，接了一个11.0592MHZ的晶振（每秒振荡11059200次），外加两个20pf的电容，电容的作用是帮助晶振起振，并维持震荡信号的稳定。
3)复位电路复位电路接到了单片机的9号引脚RST复位引脚上。
单片机复位一般分为3种情况：上电复位、手动复位和程序自动复位。
总之，一个单片机具备这三个条件就可以运行下载的程序，开发板上其它的比如LED小灯、数码管、液晶等设备都是属于单片机的外设设备，最终用户想要的功能，就是通过对单片机编程来控制各种各样的外设实现的。
3.3 LED小灯LED,即发光二极管，俗称LED小灯。
种类很多，KST使用的是普通的贴片发光二极管。
这种发光二极管的正向导通电压是1.8~2.2V之间，工作电流一般在1~20mA之间。
51单片机点亮一盏LED灯的原理解析单片机是指一种集成了微处理器核、存储器和外设接口的制作技术、封装技术等多种技术的集成电路芯片。
其中，51单片机是一种以Intel公司的80C51为核心的单片机。
点亮一盏LED灯是单片机入门的基础实验，通过这个实验可以学习到单片机的基本原理和操作方法。
点亮一盏LED灯的实验原理是通过单片机的I/O口控制LED的亮灭。
I/O口是单片机用于与外部设备进行数据交换的通道，可以通过它控制外部的电子元件。
LED是一种基本的显示元件，用来指示设备的运行状态。
在51单片机中，I/O口分为P0、P1、P2、P3四个8位I/O口，每一位可以控制一个LED。
其中P0口用来与外部设备进行数据交换，P1口是输入/输出口，P2口和P3口是专用输入/输出口。
首先，我们需要连接单片机与LED灯。
将单片机的VCC端连接到LED灯正极，将单片机的GND端连接到LED灯负极。
然后，选择一个合适的I/O口，将单片机的I/O引脚与LED的另一端连接。
接下来，我们需要编写程序控制LED的亮灭。
首先，需要包含头文件。
例如，在Keil C编译器中，我们需要使用“#include <reg52.h>”来包含51单片机的寄存器定义。
然后，我们需要定义LED的连接位置和状态。
例如，我们可以使用“sbit LED = P1^0;”来定义LED连接到P1口的第0位。
接着，我们需要编写主函数。
在主函数中，我们可以使用赋值语句来控制LED的亮灭。
例如，我们可以使用“LED = 1;”使LED亮起，使用“LED = 0;”使LED熄灭。
我们可以使用延时函数来控制LED的亮灭时间。
例如，我们可以使用“delay(1000);”使程序暂停1000毫秒。
综上所述，51单片机点亮一盏LED灯的原理是通过单片机的I/O口控制LED的亮灭，并通过编写程序来实现。
这个实验是单片机入门的基础实验，可以帮助初学者了解单片机的基本原理和操作方法。

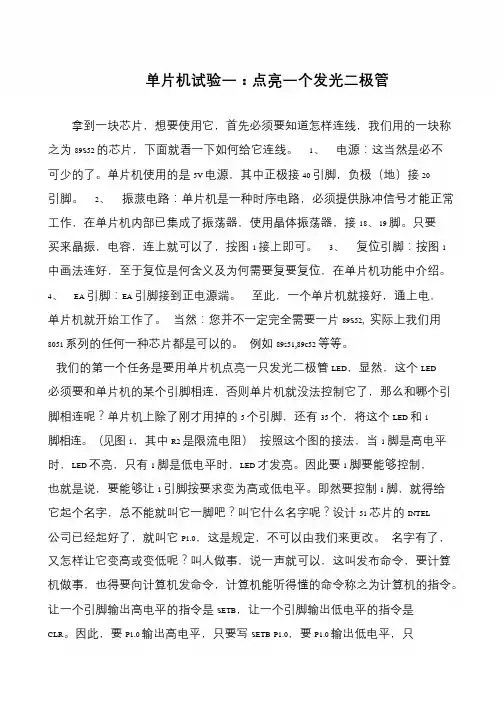

单片机试验一：点亮一个发光二极管拿到一块芯片，想要使用它，首先必须要知道怎样连线，我们用的一块称之为89S52 的芯片，下面就看一下如何给它连线。
1、电源：这当然是必不可少的了。
单片机使用的是5V 电源，其中正极接40 引脚，负极（地）接20引脚。
2、振蒎电路：单片机是一种时序电路，必须提供脉冲信号才能正常工作，在单片机内部已集成了振荡器，使用晶体振荡器，接18、19 脚。
只要买来晶振，电容，连上就可以了，按图1 接上即可。
3、复位引脚：按图1 中画法连好，至于复位是何含义及为何需要复要复位，在单片机功能中介绍。
4、EA 引脚：EA 引脚接到正电源端。
至此，一个单片机就接好，通上电，单片机就开始工作了。
当然：您并不一定完全需要一片89S52, 实际上我们用8051 系列的任何一种芯片都是可以的。
例如89s51,89c52 等等。
我们的第一个任务是要用单片机点亮一只发光二极管LED，显然，这个LED 必须要和单片机的某个引脚相连，否则单片机就没法控制它了，那么和哪个引脚相连呢？单片机上除了刚才用掉的5 个引脚，还有35 个，将这个LED 和1脚相连。
（见图1，其中R2 是限流电阻）按照这个图的接法，当1 脚是高电平时，LED 不亮，只有1 脚是低电平时，LED 才发亮。
因此要1 脚要能够控制，也就是说，要能够让1 引脚按要求变为高或低电平。
即然要控制1 脚，就得给它起个名字，总不能就叫它一脚吧？叫它什么名字呢？设计51 芯片的INTEL公司已经起好了，就叫它P1.0，这是规定，不可以由我们来更改。
名字有了，又怎样让它变高或变低呢？叫人做事，说一声就可以，这叫发布命令，要计算机做事，也得要向计算机发命令，计算机能听得懂的命令称之为计算机的指令。
让一个引脚输出高电平的指令是SETB，让一个引脚输出低电平的指令是CLR。
因此，要P1.0 输出高电平，只要写SETB P1.0，要P1.0 输出低电平，只。
8051单片机c语言置位与复位操作点亮led方法8051单片机作为一种经典的微控制器，被广泛应用于工业控制、嵌入式系统等领域。
C语言因其高效性和易读性，成为编写8051单片机程序的首选语言。
本文将详细介绍如何使用C语言对8051单片机进行置位和复位操作，以点亮LED灯。
### 8051单片机C语言置位与复位操作点亮LED方法#### 1.硬件环境准备在开始编程之前，需要确保硬件环境搭建正确。
所需硬件包括：- 8051单片机开发板- LED灯一个- 电阻（与LED灯的电压和电流匹配）- 面包板（用于搭建电路）将LED灯的一个引脚连接到8051单片机的某个I/O口（如P1.0），另一个引脚通过电阻接地。
#### 2.软件环境准备- 使用Keil uVision IDE作为开发环境，编写和编译C语言代码。
- 确保安装了适用于8051单片机的C编译器。
#### 3.C语言代码编写以下是使用C语言对8051单片机进行置位（点亮LED）和复位（熄灭LED）操作的示例代码：```c#include <reg51.h> // 包含8051寄存器定义的头文件#define LED P1_0 // 定义LED连接的I/O口，这里以P1.0为例void delay(unsigned int); // 延时函数声明void main() {while(1) { // 无限循环LED = 1; // 置位P1.0，LED点亮delay(10000); // 延时LED = 0; // 复位P1.0，LED熄灭delay(10000); // 延时}}// 延时函数定义，具体的延时时间取决于单片机的晶振频率void delay(unsigned int count) {unsigned int i,j;for(i=0; i<count; i++)for(j=0; j<1275; j++); // 空循环实现延时}```#### 4.置位与复位操作说明在上面的代码中，`LED = 1;` 对应的是置位操作，将P1.0口置为高电平，电流流经LED，使其点亮。
51单片机实验报告51单片机是一种广泛应用于控制领域的微型处理器。
本文将介绍我所进行的两个基础实验，包括实验目的、实验内容、实验原理和实验结果。
实验一——点亮LED灯实验目的：了解51单片机的基本接口和编程方法；学会使用单片机的开发工具和调试器；掌握51单片机控制LED灯的方法。
实验内容：将LED灯连接至51单片机的P1.0引脚，并进行控制。
编写程序，使得LED灯能稳定地点亮。
实验原理：单片机可通过其IO口控制外部设备，使用高低电平来控制LED灯的开关。
P1.0是51单片机的一个输出端口，可通过赋予其电平状态从而控制LED的点灯与熄灭。
当单片机输出高电平时，LED灯会点亮，否则会熄灭。
实验结果：经过编写程序和调试后，成功实现了LED灯的点亮和熄灭。
按下按键即可改变LED的状态。
实验二——数码管计数器实验目的：了解51单片机的数字口和中断响应机制；掌握编写定时器中断程序的方法；学会使用键盘进行输入和外接数码管进行输出。
实验内容：通过对8位数码管控制台的编程，实现对数字的控制，使用定时器中断实现计数器功能，加深对51单片机中断响应机制的理解。
实验原理：单片机中断请求源包括外部中断源、定时器/计数器中断源以及串口中断源。
本次实验使用定时器中断，可实现一定时间间隔内数字的加减；使用键盘进行输入，采用P3口中断请求源实现按键响应，输出则通过数码管接口外设实现。
实验结果：通过定时器计数器、中断响应和数码管接口外设，成功实现一组数字的计数。
按下按键即可进行数字的加减，并通过数码管显示出来。
结语：本文所述实验为51单片机的基础操作，相信可以为读者提供实用的参考和帮助，帮助大家更加深入地理解51单片机的基础知识和使用方法。
51 单片机点亮一盏LED 灯的原理解析
首先应该了解51 单片机最小系统：51 最小系统也称为51 最小应用系
统，是指用最少的元件组成的51 单片机可以工作的系统。
如图2.1.1 所示，51 最小系统一般应该包括：单片机、晶振电路、复位电路。
晶振电路的原理及组成，作用：
在单片机系统里晶振的作用非常大，他结合单片机内部的电路，产生单片机所必须的时钟频率，单片机的一切指令的执行都是建立在这个基础上的，晶振的提供的时钟频率越高，那单片机的运行速度也就越快。
简单地说，没有晶振，就没有时钟周期，没有时钟周期，就无法执行程序代码，单片机就无法工作。
单片机工作时，是一条一条地从RoM 中取指令，然后一步一步地执行。
单片机访问一次存储器的时间，称之为一个机器周期，这是一个时间基准。
个机器周期包括12 时钟周期。
如果一个单选择了12MHz 晶振，它的
时钟周期是1/12us，它的一个机器周期是12&TImes;（1/12）us，也就是
1us。
组成：晶振，负载电容，内部电路。
51单片机实验报告范文５１单片机实验报告实验一点亮流水灯实验现象Leｄ灯交替亮,间隔大约１0ms。
实验代码#iｎclｕde〈ｒeg51、ｈ>ｖoｉdDelay10ms(unsignedｉntc)；ｖoiｄｍain（){）1（elihwﻩ{ﻩP0=0x00;Delａｙ10ｍｓ（5０)；；ｆｆx0=0Pﻩﻩ;)０5(sm０1yaleDﻩ}}ｖoidＤelａy1０mｓ（unsigｎｅdｉntc){unｓｉｇnedchaｒa，ｂ;fｏr（；c>0;c-—)｛)——b;0〉b;83=b(rofﻩ{ﻩﻩfoｒ(ａ=130；a〉０；ａ－-）;｝ﻩﻩ｝}实验原理WWｈiiｌｅ（1)表示一直循环。
循环体内首先将P0得所有位都置于零，然后延时约55０*10=500mｓ，接着0P0位全置于11，于就是DLED全亮了。
接着循环，直至关掉电源..延迟函数就是通过多个ｆｏrr循环实现得。
实验2流水灯（不运用库函数）实验现象起初led只有最右面得那一个不亮,半秒之后从右数第二个ｌｅｄ也不亮了,直到最后一个也熄灭,然后led除最后一个都亮,接着上述过程#ｉnｃludｅmａiｎ（)｛unｓignｅdcｈarLED;ＬEＤ=0ｘfe；while(1){ﻩ;ＤＥL=0PﻩDｅlay1０mｓ(50);;１〈〈DEL=DＥLﻩ)00x0＝=0P(fiﻩ{ﻩ；eｆx0=DELﻩ}ﻩ｝ﻩ}voidDｅlay10ｍｓ（ｕnsiｇnedintｃ）｛unsiｇｎedcｈaｒa，b；foｒ(；ｃ＞0;c－—)｛ﻩﻩﻩ)—-ｂ;0〉ｂ;8３=b(rofﻩ{;）--ａ;０>a;03１＝a（rｏfﻩ}ﻩ}ﻩ}实验原理这里运用了Ｃ语言中得位运算符,,位运算符左移,,初始值得二进制为１1111１１0,之后左移一次变成１1111１０00，当变成000000000时通过fif语句重置11１１111110、延迟函数在第一个报告已经说出了，不再多说..实验3流水灯(库函数版)实验现象最开始还就是最右边得一个不亮,然后不亮得灯转移到最右边得第二个，此时第一个恢复亮度,这样依次循环.实验代码#ｉnｃｌude〈reｇ5１、ｈ>＃ｉｎclｕde〈intrｉns、ｈ〉vｏidＤelaｙ10ｍｓ(unsignｅdintc）；voｉｄmaｉn（voiｄ)｛unsiｇnedcharＬED;;EFx0＝DEＬﻩ）1（eｌiｈwﻩ{ﻩP0=LED；；）05（sｍ01yaleDﻩﻩ；）1，DEＬ(_lorc_=ＤELﻩ}ﻩ}voidDｅlay10ｍs(unsigneｄinｔc){ unsiｇnｅｄcｈaｒａ,b；fｏr(；c〉0;ｃ——）{ﻩｆoｒ(ｂ=38；b〉0；b—-）{ﻩﻩ；)-—ａ;0〉a；0３1＝a(ｒｏｆﻩ}ﻩ｝｝实验原理利用头文件中得函数，_croｌ_(，，),可以比位操作符更方便得进行22进制得移位操作,,比位操作符优越得就是，该函数空位补全时都就是用那个移位移除得数据,,由此比前一个例子不需要fif语句重置操作..数码管实验实验现象单个数码管按顺序显示０-９与A-F。
51单片机汇编语言点亮led灯在51单片机汇编语言中，点亮LED灯通常需要进行以下几个步骤：1. 配置相应的引脚为输出模式，将LED灯接在该引脚上。
2. 设置引脚的电平为高电平，以点亮LED灯。
下面是一个简单的51单片机汇编语言程序示例，用于点亮P1口的LED灯：```ORG 0x0000 ; 程序起始地址MOV P1, #0xFF ; 将P1口的引脚设置为输出模式LOOP:SETB P1.0 ; 将P1.0引脚设置为高电平，点亮LED灯SJMP LOOP ; 循环执行END ; 程序结束```在上面的示例中，首先使用`MOV`指令将P1口的引脚设置为0xFF，即将P1所有IO口设置为输出模式。
然后使用`SETB`指令将P1.0引脚设置为高电平，以点亮LED灯。
最后通过一个无限循环`SJMP`，使程序一直执行这个过程，保持LED灯一直点亮。
请注意，上述示例只是个简单的示例，实际操作中可能需要根据具体的硬件连接和芯片型号进行相应的修改。
51单片机汇编语言点亮led灯要在51单片机上使用汇编语言点亮LED灯，你需要了解硬件的连接方式以及相应的控制寄存器。
以下是一个简单的示例来点亮一个LED灯：首先，假设你将LED连接到单片机的P1.0引脚。
然后，你可以使用汇编语言编写如下的代码：ORG 0 ; 程序起始地址MOV P1, #0 ; 将P1口的初始值设为0LOOP: ; 循环开始SETB P1.0 ; 设置P1.0引脚为高电平，点亮LEDACALL DELAY ; 调用延时程序CLR P1.0 ; 清除P1.0引脚，将LED熄灭ACALL DELAY ; 调用延时程序SJMP LOOP ; 无条件跳转到LOOP标签，进行循环DELAY: ; 延时程序MOV R2, #10 ; 设置延时计数器AGAIN:MOV R1, #250 ; 设置内部循环计数器AGAIN1:DJNZ R1, AGAIN1 ; 内部循环计数器递减直到为0DJNZ R2, AGAIN ; 延时计数器递减直到为0RET ; 返回END ; 程序结束标志这个程序通过不断循环，在P1.0引脚设置高电平和低电平之间的切换来点亮和熄灭LED。
第一课,了解单片机及单片机的控制原理和DX516的用法，控制一个LED灯的亮和灭本章学习内容：单片机基本原理，如何使用DX516仿真器，如何编程点亮和灭掉一个LED灯，如何进入KEILC51uV 调试环境，如何使用单步，断点，全速，停止的调试方法聂小猛 2006年6月单片机现在是越来越普及了，学习单片机的热潮也一阵阵赶来，许多人因为工作需要或者个人兴趣需要学习单片机。
可以说，掌握了单片机开发，就多了一个饭碗。
51单片机已经有30多年的历史了，在中国，高校的单片机课程大多数都是51，而51经过这么多年的发展，也增长了许多的系列，功能上有了许多改进，也扩展出了不少分支。
而国内书店的单片机专架上，也大多数都是51系列。
可以预见，51单片机在市场上只会越来越多，功能只会越来越丰富，在可以预见的数十年内是不可能会消失的。
作为一个初学者，如何单片机入门？需要那些知识和设备呢？知识上，其实不需要多少东西，会简单的C语言，知道51单片机的基本结构就可以了。
一般的大学毕业生都可以快速入门，自学过这2门课程的高中生也够条件。
就算你没有学过单片机课程，只掌握了C语言的皮毛，通过本系列的教程，您也会逐渐的进入单片机的大门。
当然在学习的过程中，您还是必须多去研读单片机书籍，了解他们的基本结构及工作方式。
下面以51为例来了解一下单片机是什么东西，控制原理又是什么？在数字电路中，电压信号只有两种情况，高电平和低电平，用数字来记录就是1和0。
单片机内部的CPU，寄存器，总线等等结构都是通过1和0两种信号来运作的，数据也是以1或者0来保存的。
单片机的输入输出管脚，也就是IO口，也是只输出或识别1和0两种信号，也就是高电平和低电平。
当单片机输出一个或一组电平信号到IO口后，外部的设备就可以读到这些信号，并进行相应操作，这就是单片机对外部的控制。
当外部一个或一组电平信号送到单片机的IO口时，单片机也可以读到这些信号，并进行分析操作，这就是单片机对外部设备信号的读取。
