数理与信息工程学院《单片机原理与应用》期末学期课程设计数理与信息工程学院《单片机原理及应用》期末学期课程设计单片机原理及应用》期末学期课程设计题目：基于单片机的步进电机控制系统专业：电子信息工程班级：电信 041 班姓名：学号：指导老师：指导老师：成绩：(2007.1)1数理与信息工程学院《单片机原理与应用》期末学期课程设计目第1章 1.1录............................................................................3 引言............................................................................3 步进电机控制系统概述. (3)1.2 本设计任务和主要内容............................................................4 第2章 2.1 2．2 系统主要硬件电路设计.......................................................... 系统主要硬件电路设计..........................................................5 硬件电路设计单片机控制系统原理.............................................................5 单片机主机系统电路 (5)2.2.1 时钟电路……………………………………………………………6 2.2.2 复位电路……………………………………………………………6 2.3 步进电机驱动电路…………………………………………………………7 2.4 第3章3.1 3.2 LED 显示电路…………………………………………………………….8 系统的软件设计…………………………………………………………10 系统的软件设计…………………………………………………………10 ..................................................................步进电机的位置控制............................................................10 显示子程序 (13)结束语……………………………………………………………………………………………………………………………………17 第四章结束语…………………………………………………………………17 参考文献…………………………………………………………………18 第 5 章参考文献…………………………………………………………………18 …………………………………………………………………2数理与信息工程学院《单片机原理与应用》期末学期课程设计基于单片机的步进电机控制系统第1章引言在当今社会的各个领域步进电机无处不在，应用领域涉及机器人、工业电子自动化设备、医疗器件、广告器材、舞台灯光设备、印刷设备、计算机外部应用设备等等。
51单片机按键控制步进电机加减速及正反转之前尝试用单片机控制42步进电机正反转，电机连接导轨实现滑台前进后退，在这里分享一下测试程序及接线图，程序部分参考网上找到的，已经实际测试过，可以实现控制功能。
所用硬件：步进电机及驱动器、STC89C52单片机、直流电源1、硬件连接图•注意：上图为共阳极接法，实际连接参考总体线路连接。
•驱动器信号端定义：PUL+：脉冲信号输入正。
( CP+ )PUL-：脉冲信号输入负。
( CP- )DIR+：电机正、反转控制正。
DIR-：电机正、反转控制负。
EN+：电机脱机控制正。
EN-：电机脱机控制负。
•电机绕组连接A+：连接电机绕组A+相。
A-：连接电机绕组A-相。
B+：连接电机绕组B+相。
B-：连接电机绕组B-相。
•电源连接VCC：电源正端“+”GND：电源负端“-”注意：DC直流范围：9-32V。
不可以超过此范围，否则会无法正常工作甚至损坏驱动器.•总体线路连接输入信号共有三路，它们是：①步进脉冲信号PUL+,PUL-；②方向电平信号DIR+，DIR-③脱机信号EN+，EN-。
输入信号接口有两种接法，可根据需要采用共阳极接法或共阴极接法。
在这里我采用的是共阴极接法：分别将PUL-，DIR-，EN-连接到控制系统的地端（接入单片机地端）；脉冲输入信号通过PUL+接入单片机（代码中给的P2^6脚），方向信号通过DIR+接入单片机（代码中给的P2^4脚），使能信号通过EN+接入（不接也可，代码中未接，置空）。
按键连接见代码，分别用5个按键控制电机启动、反转、加速、减速、正反转。
注意：接线时请断开电源，电机接线需注意不要错相，相内相间短路，以免损坏驱动器。
2、代码1.#include<reg51.h>2.#define MotorTabNum 53.unsigned char T0_NUM;4.sbit K1 = P3^5; // 启动5.sbit K2 = P3^4; // 反转6.sbit K3 = P3^3; // 加速7.sbit K4 = P3^2; // 减速8.sbit K5 = P3^1; //正反转9.10.sbit FX = P2^4; // 方向11.//sbit MotorEn = P2^5; // 使能12.sbit CLK = P2^6; // 脉冲13.14.inttable[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};15.16.unsigned char g_MotorSt = 0; //17.unsigned char g_MotorDir = 0; //18.unsigned char MotorTab[7] = {12, 10, 8, 6, 4, 2,1};19.20.signed char g_MotorNum = 0;21.22.void delayms(xms);23.void mDelay(unsigned int DelayTime);24.void T0_Init();25.26.void KeyScan(void);27.28.29.30.void main(void)31.{32.T0_Init();33.// MotorEn = 0; //34.FX = 0;35.while(1)36.{37.KeyScan(); //38.}39.40.41.}42.43.void T0_Init()44.{45.TMOD = 0x01;46.TH0 = (65535-100)/256; // 1ms47.TL0 = (65535-100)%256;48.EA = 1;49.ET0 = 1;50.// TR0 = 1;51.52.}53.54.void T0_time() interrupt 155.{56.// TR0 = 0;57.TH0 = (65535-100)/256;58.TL0 = (65535-100)%256;59.T0_NUM++;60.if(T0_NUM >= MotorTab[g_MotorNum]) //61.{62.T0_NUM = 0;63.CLK=CLK^0x01; //64.}65.// TR0 = 1;66.}67.68.69.//--------------------------70.void KeyScan(void)71.{72.if(K1 == 0)73.{74.delayms(10);75.if(K1 == 0)76.{77.g_MotorSt = g_MotorSt ^ 0x01;78.// MotorEn ^= 1;79.TR0 = 1;80.FX ^= 0; //反转81.}82.}83.84.if(K2 == 0)85.{86.delayms(10); //正转87.if(K2 == 0)88.{89.g_MotorDir = g_MotorDir ^ 0x01;90.FX ^= 1; //加速91.}92.}93.94.if(K3 == 0) //95.{96.delayms(5); //加速97.if(K3 == 0)98.{99.g_MotorNum++;100.if(g_MotorNum > MotorTabNum) 101.g_MotorNum = MotorTabNum; 102.}103.}105.if(K4 == 0) //106.{107.delayms(5); // 减速108.if(K4 == 0)109.{110.g_MotorNum--;111.if(g_MotorNum < 0)112.g_MotorNum = 0;113.}114.}115.116.if(K5 == 0) //117.{118.delayms(10); // 正反转119.if(K5 == 0)120.{121.g_MotorSt = g_MotorSt ^ 0x01; 122.g_MotorDir = g_MotorDir ^ 0x01; 123.MotorEn ^= 1;124.TR0 = 1;125.while(1)126.{127.FX ^= 1; //128.delayms(90000);129.FX ^= 0; //130.delayms(90000);131.}132.}133.}135.136.void delayms(xms)//延时137.{138.unsigned int x,y;139.for(x=xms;x>0;x--)140.for(y=110;y>0;y--);141.}3、常见问题解答•控制信号高于5v一定要串联电阻，否则可能会烧坏驱动器控制接口电路。
目录第1章总体设计方案 (1)1.1设计原理 (1)1.2设计思路 (1)1.3实验环境 (2)第2章详细设计方案 (3)2.1硬件电路设计 (3)2.2主程序设计 (4)2.3功能模块的设计与实现 (5)第3章结果测试及分析 (8)3.1结果测试 (8)3.2结果分析 (8)参考文献 (9)附录A (10)附录B（电路原理图） (15)附录C （元件列表） (16)第1章总体设计方案1.1 设计原理根据课程设计任务书的内容与要求，要实现步进电机的工作过程，步进电机是一种将电脉冲转换成相应角位移或线位移的电磁机械装置，也是一种能把输出位移增量和输入数字脉冲对应的驱动器件。
首先要给步进电机送入脉冲信号来启动，然后在已经设定好的步进电机的正反转及三种节拍工作方式中切换，步进电机的三种节拍工作方式分别为单四拍、双四拍、单双八拍。
步进电机的驱动需要时钟脉冲信号，改变单片机输出脉冲信号来实现的。
改变各脉冲的先后顺序，可以改变电机的旋转方向和工作方式。
步进电机工作方式的转换则通过键盘控制，可以进行启动、停止、正转、反转及三种节拍工作方式的选择。
键盘的控制是在程序中已经给给每个键设置相应的功能，扫描键盘判断是否有键按下，若有，则执行与之对应的功能；若没有键按下，则保持正在运行的状态不变。
1.2 设计思路采用C语言程序设计的方法结合硬件电路设计方法，利用Lab6000实验箱上已有芯片来实现步进电机的工作（包括正转、反转、单四拍、双四拍、单双八拍的节拍工作方式）。
1）提出方案首先，实现步进电机的启动与停止；其次，实现步进电机的正反转；再次，实现在正转时可选择三种节拍工作方式；最后，实现在反转时可选择三种节拍工作方式。
2）方案论证P1口接步进电机的A~D口，键盘接通片选信号，扫描键盘，由于本程序设定固定按键为功能键，所以扫描键盘时，将使用到的按键的相应列扫描码设置为低电平，如果有键按下，74LS374输出的低电平经过按键被接到74LS245的端口上，这样从74LS245读回的数据就会有低位，根据74LS374输出的列信号和74LS245读回的行信号，就可以判断哪个键被按下。
摘要8051单片机控制步进电机进行简单的转速控制，包括启停变换转速控制等。
利用利用单片机实验箱以模拟电压提供电机转速设定值，使用并行模数转换芯片ADC0809 进行电压信号的采集和数据处理转换得到速度给定的数字量，通过单片机的P1 口控制步进电机的控制端，使其按一定的控制方式进行转动。
调节步进电机转速，使其与给定值相当，最后，利用ZLG7290模块驱动LED数码管显示速度设定值。
通过这个单片机控制系统的设计来掌握A/D转换的原理，了解步进电机的工作原理，掌握它的转速控制方式和调速方法，并且掌握LED显示原理和ZLG7290模块的使用方法，用LED数码管显示模数转换的结果，设计电路的硬件接线图和实现上述要求的程序。
最后实现通过改变模拟电压就可以改变步进电机的转速控制，并且在LED 数码管上显示步进电机的转速这一功能。
关键词：51单片机调速步进电机LED显示绪论在进行51单片机的学习和实验过程中曾利用51单片机对步进电机进行过简单的控制，包括利用单片机试验箱对步进电机进行转角控制，方向控制等。
即按照设定的转动角度步进电机进行动作，来实现步进电机的实时控制，通过设定的方向来实现步进电机的方向反转控制等，并利用利用ZLG7290模块驱动LED数码管显示步进电机的设定值与步进电机实际所转过过的角度，同时显示步进电机的旋转方向等。
这次所进行的步进电机转速控制系统是对步进电机的另一种控制，即实现步进电机的转速控制而不是单单的转动角度控制，并且是通过模拟量输入来时时的控制步进电机的转速。
并且通过数码管来显示出所设定的步进电机的转速。
第一章系统程序及分析1.1对步进电机控制系统的设计要求进行设计，主程序程序如下：#include<reg51.h>#include"VIIC_C51.h"#include"zlg7290.h"sbit PA=P1^0;sbit PB=P1^1;sbit PC=P1^2;sbit PD=P1^3;sbit SDA=P1^7;sbit SCL=P1^6;sbit RST=P1^4;sbit KEY_INT=P1^5;unsigned char xdata *port;unsigned char count,count1=0,c[3],n;/*****************ADC0809*******************************************/int1()interrupt 2{count=*port;*port=0;}/*******************************************************************//*****************延迟函数*****************************************/delay(unsigned int t){unsigned int i;for(i=0;i<t;i++){TMOD=0X11;TH0=-500/256;TL0=-500%256;TR0=1;while(TF0!=1);TF0=0;}}/*****************脉冲函数********************************************/ time1()interrupt 3{if(count==0X00)count1=4;TH1=-3*1000000/(256*count);TL1=-3*1000000%(256*count);switch(count1){ case 0:{PA=1;PB=1;PC=0;PD=0;}break;case 1:{PA=0;PB=1;PC=1;PD=0;}break;case 2:{PA=0;PB=0;PC=1;PD=1;}break;case 3:{PA=1;PB=0;PC=0;PD=1;}break;default:{PA=0;PB=0;PC=0;PD=0;}}count1++;if(count1>=4){count1=0;}}/************************主函数*******************************************/ main(){ RST=0;delay(1);RST=1;delay(10);port=0x7ff8;EA=1;ET1=1;ET0=1;TMOD=0X11;TH1=-100000/256;TL1=-100000%256;TR1=1;EX1=1;IT1=1;*port=0;while(1){c[0]=count/100;c[1]=count%100/10;c[2]=count%10;for(n=0;n<3;n++)ZLG7290_SendCmd(0x60+(2-n),c[n]);}}1.2程序分析：程序的开头包含了3个头文件，第一个头文件<reg51.h>中对所有的特殊功能寄存器进行了SFR定义，只要引用了<reg51.h> 就可以直接引用特殊功能寄存器名。
微机原理与接口技术课程设计报告基于51单片机的步进电机控制系统学号姓名班级 2011级电子2班华侨大学电子工程系摘要步进电机是将电脉冲信号变换成角位移或直线位移的执行部件。
步进电机可以直接用数字信号驱动，使用非常方便。
步进电动机的角位移量和输入脉冲的个数严格成正比，在时间上与输入脉冲同步，因此只要控制输入脉冲的数量、频率及电动机绕组通电的相序，便可获得所需的转角、转速及转动方向。
在没有脉冲输入时，在绕组电源的激励下气隙磁场能使转子保持原有位置处于定位状态。
因此非常适合于单片机控制。
它的运行速度和步距不受电源电压波动及负载的影响, 因而被广泛应用于数模转换、速度控制和位置控制系统。
本课程设计以STC89C52单片机作为微控制器，使用混合式步进电机驱动芯片ULN2003AN进行驱动，实现了对步进电机运行状态的简单控制，并将其运行状态用LCD1602液晶显示。
本次设计能实现的功能有电机运行、停止，设置运行圈数，调节转速，电机正反转，点动等。
关键词：STC89C52单片机，28BYJ-48步进电机，ULN2003AN驱动芯片，LCD1602显示，电机控制，点动第一章总体设计方案本次课程设计本课程设计以STC89C52单片机作为微控制器，使用混合式步进电机驱动芯片ULN2003AN进行驱动，实现了对步进电机运行状态的简单控制，并将其运行状态用LCD1602液晶显示。
本次设计能实现的功能有电机运行、停止，设置运行圈数，调节转速，电机正反转，点动等。
系统流程图如下：第二章硬件原理一、STC89c52单片机2.1、STC89c52芯片简介STC89C52是一个低功耗,高性能CMOS?8位单片机,片内含8k?Bytes?ISP(In-system?programmable)的可反复擦写1000次的Flash只读程序存储器,器件采用ATMEL公司的高密度、非易失性存储技术制造,兼容标准MCS-51指令系统及STC89C52引脚结构,芯片内集成了通用8位中央处理器和ISP?Flash存储单元,功能强大的微型计算机的STC89C52可为许多嵌入式控制应用系统提供高性价比的解决方案。
51单片机驱动步进电机的方法一、步进电机简介步进电机是一种将电脉冲转化为角位移的执行机构，广泛应用于各种自动化设备中。
其工作原理是，当一个脉冲信号输入时，电机转动一个步距角，从而实现电机的精确控制。
二、51单片机驱动步进电机的方法1、硬件连接需要将51单片机与步进电机连接起来。
通常，步进电机需要四个引脚，分别连接到单片机的四个GPIO引脚上。
同时，还需要连接一个驱动器来提高电机的驱动能力。
2、驱动程序编写接下来，需要编写驱动程序来控制步进电机的转动。
在51单片机中，可以使用定时器或延时函数来产生脉冲信号，然后通过GPIO引脚输出给电机。
同时，还需要设置电机的步距角和转向，以保证电机的精确控制。
3、示例程序以下是一个简单的示例程序，用于演示如何使用51单片机驱动步进电机：cinclude <reg52.h> //包含51单片机的头文件sbit motorPin1=P1^0; //定义连接到P1.0引脚的电机引脚sbit motorPin2=P1^1; //定义连接到P1.1引脚的电机引脚sbit motorPin3=P1^2; //定义连接到P1.2引脚的电机引脚sbit motorPin4=P1^3; //定义连接到P1.3引脚的电机引脚void delay(unsigned int time) //延时函数unsigned int i,j;for(i=0;i<time;i++)for(j=0;j<1275;j++);void forward(unsigned int step) //正转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin1=1;motorPin3=1;motorPin2=0;motorPin4=0; //设置转向和步距角delay(step); //延时一段时间void backward(unsigned int step) //反转函数motorPin1=0;motorPin2=0;motorPin3=0;motorPin4=0; //清零电机引脚delay(step); //延时一段时间motorPin2=1;motorPin4=1;motorPin3=0;motorPin1=0; //设置转向和步距角delay(step); //延时一段时间void main() //主函数unsigned int step=1000; //设置步距角为1000微步forward(step); //正转一圈backward(step); //反转一圈while(1); //循环等待，保持电机转动状态在这个示例程序中，我们使用了四个GPIO引脚来控制步进电机的转动。

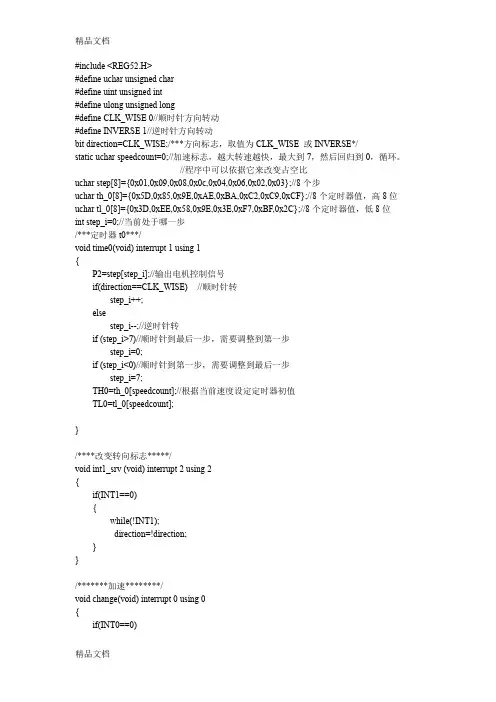

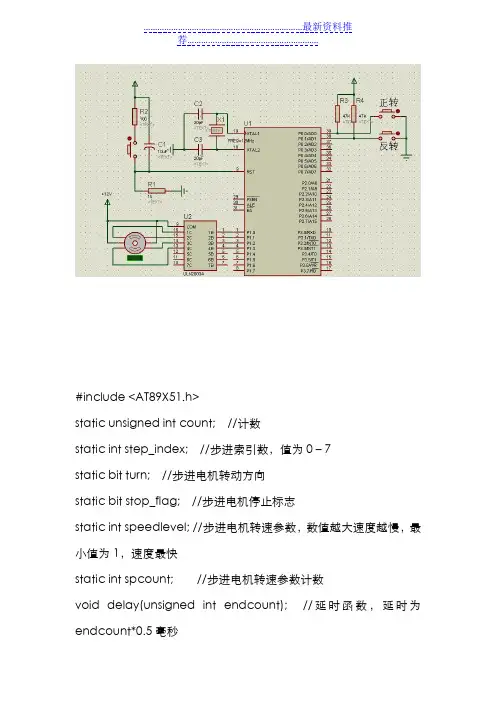

#include <REG52.H>#define uchar unsigned char#define uint unsigned int#define ulong unsigned long#define CLK_WISE 0//顺时针方向转动#define INVERSE 1//逆时针方向转动bit direction=CLK_WISE;/***方向标志，取值为CLK_WISE 或INVERSE*/static uchar speedcount=0;//加速标志，越大转速越快，最大到7，然后回归到0，循环。
