10KV高压电缆接头制作

10kv高压电缆冷缩终端头制作工艺流程一、引言10kv高压电缆冷缩终端头是电力系统中重要的组成部分，用于连接电缆和设备终端，起到保护和安全传输电能的作用。

制作高质量的终端头对于电力系统的可靠运行至关重要。

本文将深入探讨10kv高压电缆冷缩终端头的制作工艺流程，并分享我的观点和理解。

二、评估电缆和终端头的性能要求在制作10kv高压电缆冷缩终端头之前，我们首先需要基于深度和广度标准评估电缆和终端头的性能要求。

这些要求包括电缆的额定电压、额定电流、终端头的防水性能、电缆直径和几何形状等。

基于这些评估结果，我们可以选取合适的终端头材料和制作工艺，确保终端头的性能能够满足系统要求。

三、准备工作在制作10kv高压电缆冷缩终端头之前，我们需要进行一系列的准备工作。

我们要清洁电缆的绝缘层表面，确保终端头能够良好地与电缆绝缘层粘合。

我们要根据电缆的直径选择合适大小的冷缩终端头，并准备好相应数量的终端头、绝缘套管和绝缘隔层，以确保制作工作的顺利进行。

四、制作工艺流程1. 第一步：剥离电缆绝缘层使用适当的工具，将电缆绝缘层剥离，露出一定长度的电缆导体。

注意要保持导体表面的干净和光滑，以确保终端头与导体之间的接触良好。

2. 第二步：安装绝缘套管和绝缘隔层将绝缘隔层套在电缆导体上，确保隔层与导体之间无空隙。

将绝缘套管滑到电缆上，覆盖绝缘隔层和部分导体。

绝缘套管的长度应适当，以确保终端头的绝缘效果和可靠性。

3. 第三步：安装冷缩终端头将冷缩终端头套在电缆的绝缘套管上，确保终端头与电缆绝缘层与导体之间的紧密贴合。

使用适当的工具和热风枪，对终端头进行加热，使其收缩并与电缆绝缘层紧密结合。

确保整个终端头覆盖电缆绝缘层的范围，以提供良好的绝缘保护。

4. 第四步：固定终端头在终端头收缩完成后，使用绝缘胶和绝缘胶带固定终端头，以确保其稳固牢固。

绝缘胶具有良好的粘合性和抗老化性能，能够提供额外的绝缘保护。

5. 第五步：测试和验收制作完成的10kv高压电缆冷缩终端头需要进行测试和验收。

10KV高压电缆头电缆终端接头制作方法及敷设在工厂高压输送电工程施工中，10KV电缆安装及检修工程随处可见，这部分工作很多地方由工程所在地供电公司完成，与大家分享10KV电缆头制作、电缆终端和接头制作方法及高压电缆敷设要求，希望每个电气从业者都能掌握这一项技能。

10KV电力电缆作为电力线路的一部分，因其故障几率低、安全可靠、出线灵活而得到广泛应用，10KV高压电缆在实际使用过程中一旦出故障，检修难度较大，危险性也大，因此10KV高压电缆制作和敷设时应严格遵循相关电气施工规范。

1、10kV高压电缆通道畅通，排水良好。

金属部分的防腐层完整。

隧道内照明、通风符合要求。

2、10kV高压电缆型号、电压、规格应符合设计。

3、10kV高压电缆外观应无损伤、绝缘良好，当对电缆的密封有怀疑时，应进行潮湿判断。

4、直埋电缆与水底电缆应经试验合格。

5、10kV高压电缆放线架应放置稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。

6、敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆，减少电缆接头。

7、在带电区域内敷设10kV高压电缆，应有可靠的安全措施。

8、10kV高压电缆敷设时，不应损坏电缆沟、隧道、电缆井和人井的防水层。

9、10kV高压电缆在终端头与接头附近宜留有备用长度。

1、剥10kV高压电缆外护套、铠装和内衬层。

将电缆校直、擦净，剥去A＋端子深度（C）长的外护套，绑扎线，留钢铠30mm，内护层10mm，其余的剥除；铜屏蔽端头用PVC胶带缠紧。

2、固定钢铠地线。

将钢铠上的油漆铁锈打光，把卡有“钢铠地线”标志环的地线用大恒力弹簧固定在钢铠上（为了牢固，地线要留有10-20mm的头，恒力弹簧将其绕一圈后，把露头的反折回来，再用恒力缠绕）。

3、缠填充胶。

自护套断口以下50mm至整个恒力弹簧，钢铠及内护层，用填充胶缠绕两层。

4、固定铜屏蔽线。

将另一地线的一头塞进三线芯中间，再将垫锥塞入，然后用此地线在三线芯根部包绕一圈，再用恒力弹簧在地线外环绕固定。

110kV电缆头制作\作业条件、要求：⑴.电缆头制作时，应由经过培训的熟悉工艺的人员进行，严格遵守制作工艺规程。

电缆头材料型式、规格应与电缆类型相匹配。

(2).不能在雨天或过分潮湿的天气工作。

(3).整个作业过程应在清洁的环境下进行，应使用帆布或塑料编织布围设出一个封闭空间。

1.施工工艺流程一)终端头：.工艺说明:则容易引起剥切过多 仅说明110kV 电缆头制作的一般步骤和要点，具体制作工艺及尺寸根据电缆 头选型不同而有所差异，详见具体电缆头材料配套制作工艺图解。

一）电缆终端头制作：（1） 电缆整形，临时固定，分割① 核实图纸，确认最终安装位置，并用手拉葫芦校直电缆。

② 用电动锯临时割去多余电缆，锯电缆时防止铜屑飞散。

（2） 剥除PVC 及铝护套（3） 电缆校直，使电缆充分收缩，消除内应力① 在半导电带上按要求按次序绕包聚脂带、铝带、加热带、绝热带。

② 置于预定位置进行加热至80°C ,保温3小时。

③ 加热完毕，清除各层绕包层，仅留下具脂带，用角铝夹紧，自然冷却至 掘40C 以下，除去角铝。

电缆（4） 在最终位置锯断电缆，锯面应垂直。

（5） 剥切外导电层① 按图纸所示尺寸剥切，并用PVC 带作好标记。

剥切过程中应使用绳索固 定电缆并注意保护电缆。

② 平滑旋转剥切刀，剥除标记以上的半导电层。

不能剥到标记以外。

③ 剥切至少进行两次，直到外径达到图纸要求。

不允许一次剥切到位，否 角铝 600最终锯断位置标记(10绕包ACP 带 ④ 用玻璃片将半导电层切口处修成光滑斜坡(6) 剥除绝缘用绝缘剥切刀剥除绝缘，露出线芯。

(7) 砂磨电缆绝缘① 按次序用不同标号的砂带砂磨绝缘。

② 每种砂带至少砂10个来回，直到上次的砂痕消失。

不能用砂过半导电层 的砂带砂绝缘表面。

(8) 压接出线杆在套入应力锥前压接出线杆，使用锉刀修平压接面的凸起处。

出线杆应与电 缆保持同轴平直。

(9) 涂半导电漆① 清洁绝缘表面，用聚脂胶带包绕作为涂漆的上下沿边界② 用刷子均匀涂抹，等10分钟让其风干。

10kV电缆热缩中间接头制作作业1、确认电缆。

2、摇测电缆绝缘及放电。

3、锯开需要作接头处电缆并搭接(新电缆接续时，绝缘电阻测试合格后可直接搭接)。

4、电缆或剥去护套及钢铠；剥内护层、清除绝缘体表面半导电物质。

4、缠绕应力疏散胶，套入固定应力管，搭接铜屏蔽层。

5、芯线接续处理，削绝缘体成锥体(俗称削“铅笔头”)；两端套入各种护套、管6、压接接续管并填充。

7、清洁绝缘表面，加热固定内绝缘管、外绝缘管套。

8、包绕密封胶、加热固定半导体管。

9、焊接铜屏蔽网，扎紧三相线芯。

10、加热固定内护套管。

11、焊接地线，加热固定外护套。

12、试验。

13、填埋中间接头，恢复现场，高压核相。

1、同一段电缆的厂家、型号是相同的，并且米标沿电缆连续，根据这三个要素，将要做接头的电缆和已停电电缆能确认的一端核对，必须确保三个要素全能吻合方可进行作业。

2、电缆绝缘电阻测试合格后，对摇测的电缆充分放电；3、电缆拉直平放并重叠200-300mm，在重叠中心处将电缆锯开；两端对正，在两端电缆上镀锌钢管。

3、按照一定长度剥去电缆外护层(长端890mm，短端490mm)，在距外护层断口约30mm处的铠装上，缠绕绑扎线固定后，剥除其余钢带。

保留20mm内护层，其余剥去。

切除填充物。

两端芯线各量300mm，切铜屏蔽带，断口用自粘带固定；保留200mm半导体层，其余剥除。

清除绝缘体表面半导电物质。

4、将应力疏散胶拉薄，绕在半导体层和绝缘层交界处，各搭接5-10mm并填平。

用硅脂膏涂抹绝缘层表面，去掉铜屏蔽层上自粘带。

在两条电缆的套入应力管搭接铜屏蔽层20mm，加热固定。

5、在芯线端部切除绝缘体，切除长度为电缆连接管长度的二分之一加5mm。

并将绝缘体削成30mm长的锥体。

剥切长度较长一端套入内、外护套管，各相线芯分别依次套入铜网、半导体管、内绝缘管、外绝缘管。

同时在短的一端也套上内、外护套管。

6、导线上套上连接管，通过色相带确认相位正确后，每端连接管各压____次，用锉刀及砂布打表面压痕。

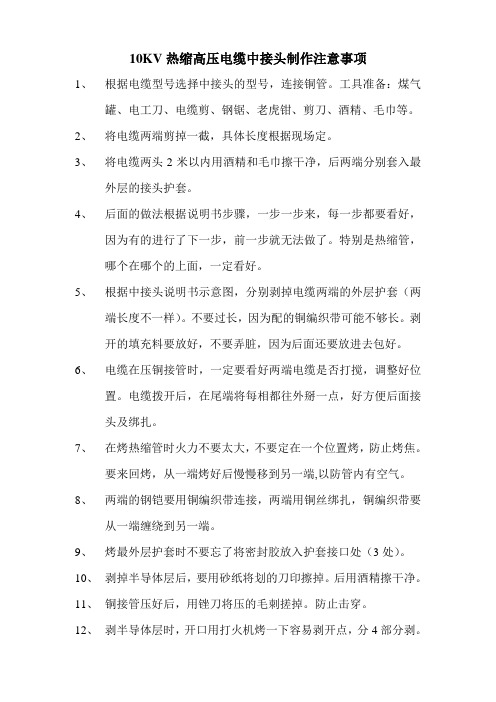

10KV热缩高压电缆中接头制作注意事项
1、根据电缆型号选择中接头的型号，连接铜管。

工具准备：煤气
罐、电工刀、电缆剪、钢锯、老虎钳、剪刀、酒精、毛巾等。

2、将电缆两端剪掉一截，具体长度根据现场定。

3、将电缆两头2米以内用酒精和毛巾擦干净，后两端分别套入最
外层的接头护套。

4、后面的做法根据说明书步骤，一步一步来，每一步都要看好，
因为有的进行了下一步，前一步就无法做了。

特别是热缩管，
哪个在哪个的上面，一定看好。

5、根据中接头说明书示意图，分别剥掉电缆两端的外层护套（两
端长度不一样）。

不要过长，因为配的铜编织带可能不够长。

剥
开的填充料要放好，不要弄脏，因为后面还要放进去包好。

6、电缆在压铜接管时，一定要看好两端电缆是否打搅，调整好位
置。

电缆拨开后，在尾端将每相都往外掰一点，好方便后面接
头及绑扎。

7、在烤热缩管时火力不要太大，不要定在一个位置烤，防止烤焦。

要来回烤，从一端烤好后慢慢移到另一端,以防管内有空气。

8、两端的钢铠要用铜编织带连接，两端用铜丝绑扎，铜编织带要
从一端缠绕到另一端。

9、烤最外层护套时不要忘了将密封胶放入护套接口处（3处）。

10、剥掉半导体层后，要用砂纸将划的刀印擦掉。

后用酒精擦干净。

11、铜接管压好后，用锉刀将压的毛刺搓掉。

防止击穿。

12、剥半导体层时，开口用打火机烤一下容易剥开点，分4部分剥。

10kV电缆头制作及安装工艺1．适用范围本工艺守则仅适用于用10kV电缆头制作及安装。

2．工艺设备及工具2.1.电缆剪2.2.电缆下线铡刀2.3.电缆主绝缘剥皮刀2.4.液压钳2.5.斜口钳2.6.3m钢卷尺2.7.壁纸刀2.8.剪刀2.9.砂纸2.10.平锉2.11.液化气及喷枪2.12.温湿度计2.13.12×14或14×17呆扳手2.14.19mmT型扳手3．材料3.1．25mm2高压软导线（10kV）及肘型软导线终端接头3.2．与软导线配套端子3.3．OT2.5-8端子3.4．无水酒精纸3.5．绝缘胶带3.6．半导自粘带3.7．硅脂3.8．Φ30热缩管3.9．色带或黄、绿、红热缩管3.10.熔管3.11.弹簧卡子3.12.验电帽3.13.绝缘塞3.14.双头螺栓3.15.绝缘帽4．环境要求4.1．制作时所需环境：场地洁净、相对湿度在70％以下、环境温度0℃以上35℃以下。

4.2．必须光照充足或有足够的照明，且空气中不应含有腐蚀性气体及粉尘特别是导电尘埃。

5．10kV软导线+硅橡胶不可触摸前头组装工艺5.1．工艺流程截取软导线→软导线剥皮→倒角→检验→主绝缘及应力锥清洁→涂硅脂→安装应力锥→压接端子→检验→肘型头组装→检验5.2．制作工艺5.2.1．截取软导线5.2.1.1．选择技术图纸规定的软导线，将其拉直，用卷尺精确测量所需软导线长度并做标记，用电缆下线铡刀或电缆剪将软导线剪断。

注意切口铜芯要整齐。

5.2.1.2．对30天以上未用的软导线在下料前应截去100mm（防止软导线受潮影响绝缘性能）。

5.2.1.3．下料后要把剩余软导线的断面处包扎，以防进水受潮。

5.2.2软导线剥皮5.2.2.1．试切割。

在电缆主绝缘剥皮刀上调节定位件长度（图5-1），使刀片距定位件端头的距离为50mm；调节图5-2所示的定位件长度，使刀片既不伤及线芯导体又使主绝缘较容易剥离。

图5-1 图5-25.2.2.2．从软导线端部向内量取长度为170mm并按图5-3中1所示方向旋转切割一周。

10KV高压电缆中间头制作过程制作10KV高压电缆中间头的过程包括以下几个步骤：1.材料准备：准备主要材料，包括绝缘套管、电缆接头、接头套管、绝缘子、半导体材料、绝缘接地支架等。

确保材料的质量和完整性。

2.高压电缆准备：首先需要将两根高压电缆的外绝缘层、绝缘层和半导体层剥离，露出裸露的金属导体。

然后根据电缆接头尺寸，截取合适长度的电缆。

3.清洁处理：清洁电缆的裸露导体和绝缘层，确保其表面无杂质、油污和水分。

使用清洁剂或洗涤剂擦拭电缆表面，以提高接头的粘接性能。

4.安装电缆接头：将电缆接头插入电缆末端，将导体与接头的导体连接器相连接。

通过拧紧螺母，确保导体与接头的良好接触。

然后将半导体材料缠绕在导体和接头之间，提高电缆的绝缘性能。

5.安装绝缘子和接头套管：将绝缘子插入接头的绝缘子插槽中，使其与电缆的绝缘层完全贴合。

然后将接头套管套在接头上方，保护绝缘子和接头不受机械损伤。

6.安装绝缘接地支架：将绝缘接地支架安装在电缆的绝缘层上方。

绝缘接地支架可以提供绝缘子的电气接地保护，减少电缆绝缘层外部的电磁干扰。

7.绝缘填充：在接头套管内填充绝缘填充物，以提高电缆连接处的绝缘性能。

绝缘填充物可以填充空隙，防止水分和气体进入电缆接头。

8.密封防护：用绝缘套管将整个接头密封起来，以保护接头免受机械和环境的损害。

绝缘套管可以使用热缩管或绝缘胶带等材料。

9.检测和测试：对制作好的10KV高压电缆中间头进行检测和测试。

通过高压测试、绝缘电阻测试和局部放电测试等方式，确保电缆连接处的安全性和可靠性。

10.安装完成：经过检测和测试合格后，将制作好的10KV高压电缆中间头安装在需要连接的两根电缆的连接处。

通过紧固螺母，确保连接牢固。

以上就是10KV高压电缆中间头的制作过程。

制作过程需要严格遵循工艺要求和操作规程，以确保制作出质量可靠的电缆中间头。

制作时还需要采取相应的安全措施，确保人身安全。

10kV电缆头制作及安装工艺1．适用范围本工艺守则仅适用于用10kV电缆头制作及安装。

2．工艺设备及工具2.1.电缆剪2.2.电缆下线铡刀2.3.电缆主绝缘剥皮刀2.4.液压钳2.5.斜口钳2.6.3m钢卷尺2.7.壁纸刀2.8.剪刀2.9.砂纸2.10.平锉2.11.液化气及喷枪2.12.温湿度计2.13.12X14 或 14X17 呆扳手2.14.19mmT 型扳手3．材料2.15.5mm2高压软导线（10kV）及肘型软导线终端接头3.2.与软导线配套端子3.3.OT2.5-8 端子3.4.无水酒精纸3.5.绝缘胶带3.6.半导自粘带3.7.硅脂3.8.①30热缩管3.9.色带或黄、绿、红热缩管3.10.熔管3.11.弹簧卡子3.12.验电帽3.13.绝缘塞3.14.双头螺栓3.15.绝缘帽4．环境要求4.1．制作时所需环境：场地洁净、相对湿度在70％以下、环境温度0℃以上35℃ 以下。

4.2．必须光照充足或有足够的照明，且空气中不应含有腐蚀性气体及粉尘特别是导电尘埃。

5.10kV软导线+硅橡胶不可触摸前头组装工艺5.1．工艺流程截取软导线一软导线剥皮一倒角一检验一主绝缘及应力锥清洁一涂硅脂一安装应力锥一压接端子一检验一肘型头组装一检验5.2．制作工艺5.2.1．截取软导线5.2.1.1．选择技术图纸规定的软导线，将其拉直，用卷尺精确测量所需软导线长度并做标记，用电缆下线铡刀或电缆剪将软导线剪断。

注意切口铜芯要整齐。

5.2.1.2.对30天以上未用的软导线在下料前应截去100mm （防止软导线受潮影响绝缘性能）。

5.2.1.3．下料后要把剩余软导线的断面处包扎，以防进水受潮。

5.2.2软导线剥皮5.2.2.1．试切割。

在电缆主绝缘剥皮刀上调节定位件长度（图5-1），使刀片距定位件端头的距离为50mm；调节图5-2所示的定位件长度，使刀片既不伤及线芯导体又使主绝缘较容易剥离。

图5-1图5-21.1.1.2.从软导线端部向内量取长度为170mm并按图5—3中1所示方向旋转切割一周。

电缆头为JSY10/3.2 70-120mm热缩套件。

1，切割电缆。

将待接头的两段电缆自断口处交叠，交叠长度为200~300mm；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。

2，芯线处理将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。

3，铅笔头处理；清洁半导层——用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）；包缠应力疏散胶并套入应力控制管（图中黑色短管）4，烘烤应力控制管。

右侧为烘好的应力管5，在长端尾部套入屏蔽铜网。

6，在长端依次套入绝缘材料，短端套入内半导电管；在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3，外层黑色外半导电管）；在短端套入黑色内半导电管7，压接芯线；注意压接质量8，打磨压接头。

打磨为了消除尖端放电9，在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。

在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。

10，烘烤内半导电管；将短端已经套入的黑色内半导电管移至接头上烘烤收缩，用配套清洁剂清洁整个芯线的绝缘层（白）和半导电管（黑）及应力管（黑）11，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

12，烘烤外绝缘管；将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。

13，烘烤外半导电层；将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

14，各相分别套入铜网屏蔽；将套入长端同屏蔽网移至接头上，用手将屏蔽网在各相上整平，同时注意将铜网两端压在电缆原来的屏蔽层上，用锡焊焊接。

15，绑扎，整形；将原来切割电缆时翻起的填充物（24楼图）从新翻回，然后用白纱带将三相芯线绑扎在一起，注意：接头是否圆润平整，全在这里了。

电缆头为JSY10/3.2 70-120mm 热缩套件。

1,切割电缆。

将待接头的两段电缆自断口处交叠，交叠长度为200~300m m；量取交叠长度的中心线并作记号，同时将黑色填充保留后翻，不要割断。

n2,芯线处理将热缩套件中一长一短两根直径最大的黑色塑料管分别套入两段电缆，然后处理线芯。

3,铅笔头处理；清洁半导层一一用附带的清洗剂清洁芯线（注意整个过程操作者要保持手的干净）；包缠应力疏散胶并套入应力控制管（图中黑色短管）4,烘烤应力控制管。

右侧为烘好的应力管5,在长端尾部套入屏蔽铜网。

6,在长端依次套入绝缘材料，短端套入内半导电管;在长端按图所示，依次套入（1，内层红色内绝缘管）、（2，中间红色外绝缘管）、（3,外层 黑色外半导电管）；在短端套入黑色内半导电管7,压接芯线；注意压接质量8,打磨压接头。

打磨为了消除尖端放电*Ji*•乱stJ? V.二 hjlorg com食f ：丄工血芒' ；•.炸科严建％ ■ -. . ■ 二、牡. 、 '：：）- 舞世盘・』2广1以匚cim9,在接头上包绕黑色半导电带，在铅笔头上用应力胶填充。

在接头上包绕黑色半导电带，包缠后接头处外径与主绝缘大小一致；在铅笔头上用红色应力胶填充，将铅笔头填瞒。

10,烘烤内半导电管;将短端已经套入的黑色内半导电管移至接头上烘烤收缩, 层（白）和半导电管（黑）及应力管（黑）11，烘烤内绝缘；将套入长端最内层的红色内绝缘管移至接头上, 向两端加热收缩。

用配套清洁剂清洁整个芯线的绝缘在该管两管口部位包绕热熔胶，然后从中间[zFniong.corri 12,烘烤外绝缘管;将套入长端第二层的红色外绝缘管移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩，完成后在两端包绕高压防水胶布密封。

烘烤外半导电层；将套入长端最外层的黑色外半导电层移至接头上，在该管两管口部位包绕热熔胶，然后从中间向两端加热收缩。

14,各相分别套入铜网屏蔽;将套入长端同屏蔽网移至接头上，用手将屏蔽网在各相上整平，同时注意将铜网两端压在电缆原来的屏蔽层上，用锡焊焊接。
