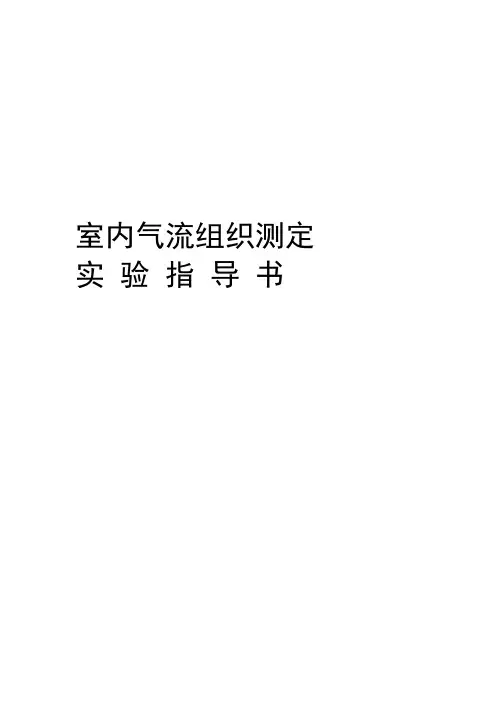

室内气流组织测定实验指导书2008年3月实验：室内气流组织测定一、实验目的1．通过对空调房间的温度、湿度、风速的测定，检查空气处理设备的实际工作能力及空调房间的温度场、速度场的分布情况，从而进一步理解空调房间的舒适度的概念。
2．通过对空调房间的各项指标的测试，了解空调房间的送风、回风口的配置。
3．学会测量仪器工具的使用方法。
二、实验仪器红液温度计（0~150℃、±℃）、湿度计、QDF热球风速仪，单元式空气调节机组、玻璃钢冷却塔。
三、实验内容1．空气状态参数测定当空调系统运行基本稳定后，在室内工作区里选定一些具有代表性的点（一般不少于5个），所选的测定点应尽可能位于气流比较稳定而且空气混合比较均匀的断面上。
测定点高度应离地面1.5~2m，离外墙不少于0.5~1m，且须远离冷热源表面和不受阳光直射。
再选取送风口和回风口的中心作为固定测点。
选定测定点后，将温度计安装在测定点位置，经3~5分钟后，待温度计读数稳定后才能读数记录。
测量湿度时，湿度计的安装方法和温度计相同，读数步骤也相同。
测定数据每隔0.5~1小时进行一次。
．风量的测定2．在稳定的空调房间内，我们可以通过对风口风速测定得到风量，进出风口的风速可直接用风速仪器测量，测量进出口风速时，风速仪要尽可能的靠近进出风口的中心位置，以减少误差。
每隔0.5~1小时测量一次。
3．室内气流组织的测定空气气流速度是指在工作区内的气流速度，一般要求普通空调房间工作区的风速不超过0.5m/s，这项测定可以选定用于测定室内空气状态的测定点位置同时进行。
四、数据处理1．湿度室内工作区的湿度可简化计算为各个测定点的湿度的算术平均值。
2．风速室内工作区的风速可简化计算为各个测定点的风速的算术平均值。
3．温度室内温度的计算：?t i?t n式中，——各测定点多次测定的温度的算术平均值；ti ——测定点数量。
n4．送风口风量的测定计算送风口风量测定的计算L=CVF——修正系数，对于送风口C=0.96~1.0；C——风口断面的平均速度；V——风口的轮廓面积。
