空调房间的气流组织(PPT54页)

空调房间的气流组织(PPT54页)

Air Conditioning－Chapter 5 置换通风空调效果模拟图
Air Conditioning－Chapter 5 实际气流分布形式
三种典型的送风形式： 混合通风、置换通风、 个性化送风
Air Conditioning－Chapter 5
（四）中送
可采用上下回风或下回（不管上部空间） 适用于高大空间，如高大中庭、高大厂房
（六）风口选择、布置的要点
（1）考虑工作区的温度衰减、速度衰减，贴附长度,送风可到达 的区域
( 2 ) 风口选择的方法
1、由室内负荷确定送风量、送风温差 2、根据建筑空间的特点选择流型和风口类型 3、确定每个风口的流程或服务范围 4、由工作区最大允许风速、流程求送风速度 5、求工作区最大温度波动。若超标准 , 需要 调整设计 , 再重新核算 6、由每个送风口的服务范围求送风口个数和每个送风口的送风量 7、由每个送风口的送风量和送风速度求送风口规格 8 、对于贴附射流需要校核贴附长度 。若不满足要求 , 加大 Vo 或
Air Conditioning－Chapter 5
（a） （a）侧送侧回
（b） （b）散流器送风
（c） （c）孔板送风
上送下回气流分布
Air Conditioning－Chapter 5
（二）上送上回
（a）单侧上送上回 （b）异侧上送上回 （c）散流器上送上回
Air Conditioning－Chapter 5
• 适用：吊顶送风 • 根据顶棚形状和定型产品样本建议的流程、间距，面
积不超过1：1.5 • 盘式：平送 • 送吸式：上送上回 • 直片式：上送或平送 • 流线型：下送
• 方矩形散流器:气流形式为贴附（平送）型
圆形散流器

空气调节技术与应用课件-6-1空调房间的气流组织

空气调节技术与应用课件-6-1空调房间的气流组织

4、孔板送风口
孔板送风口：实际上是一块开有若干小孔的 平板，在房间内既作送风口用，又作顶棚 用。空气由风管进入楼板与顶棚之间的空 间，在静压作用下再由孔口送入房间。
特点：是送风均匀，气流速度衰减快，噪音 小，
适用范围：多用于要求工作区气流均匀、区 域温差较小的房间和车间。
孔板送风口
5.旋流送风口
将送风口和回风口叠在一起，明装布置在房 间上部。对于那些因各种原因不能在房间 下部布置回风口的场合，上送上回是相当 合适的。但应注意控制好送、回风的速度， 以防止气流短路。
三、送风方式和送风口型式的选择原则
1.室内对温湿度的区域偏差无严格要求时，宜采用百叶风口 或条缝型风口进行侧送；当室温允许波动范围≥±1℃时，侧 送气流宜贴附；当室温允许波动范围≤0.5℃时，侧送气流应 贴附。 2.当空调房间内的工艺设备对侧送气流有一定阻挡或单位面 积送风量过大，致使工作区的风速超出要求范围时，不应采 用侧送。 3.当建筑层高较低、单位面积送风量较大，且有吊平顶可供 利用时，宜采用圆型、方型或条缝型散流器进行下送，或采 用孔板下送。 4.当单位面积送风量很大，而工作区又需要保持较低风速或 对区域温差有严格要求时，应采用孔板送风。
二、空调房间常用的气流组织形式
气流组织形式是指气流在空调房间内流动所 形成的流型。
气流组织的形式有多种多样，应该根据空调 要求，结合建筑结构特点及工艺设备布置 等条件合理选择。
按照送、回风口位置的相互关系和气流方向， 大致可分为如下几种：侧送侧回、上送下 回、中送上下回、下送上回及上送上回。
1、侧送侧回
【典型实例】
【实例1】科技馆空调设计
由于使用要求各异，系统划分复杂，空调设计中应充分考虑其功能、 使用时间、工程实际情况等因素，使空调系统达到使用灵活、管理方便、 费用节省的目的，在空调设计中，考虑展厅的通用性，风口布置高度为 6m，采用可调型圆形散流器上送风、侧上回风（回风口高度在4m）的 空调气流组织。

第七章 第七节 空调房间的气流组织

第七章 第七节 空调房间的气流组织

不同的空调工程有不同的要求：
1、恒温恒湿空调：保持均匀而又稳定的温湿度 2、高度净化要求：保持应有的洁净度和室内正压 3、对空气流速有严格要求：控制流速
★送风口、回风口和排风口的位置的设置要 有利于维持房间内所需要的空气压力状态：
空调房间 正压 负压 负压 负压 厕所、盥洗室、各种设备用房 旅馆客房内 餐厅的前厅 正压 正压 盥洗室内 厨房
餐厅内的空气压力
应处于前厅和厨房之间
单层百叶风口
双层百叶风口
散流器
方 形 散 流 器 圆形散流器
回风口
空 调 房 间 气送
顶送
下送
分层空气调节
人员 停留区
工位空调（个性化送风）
空调房间气流组织应符合下列要求：
1、满足室内设计温湿度及其精度、工作区允许的 气流速度、噪声标准及防尘要求； 2、气流分布均匀，避免产生短路及死角； 3、与建筑装修有较好的配合。

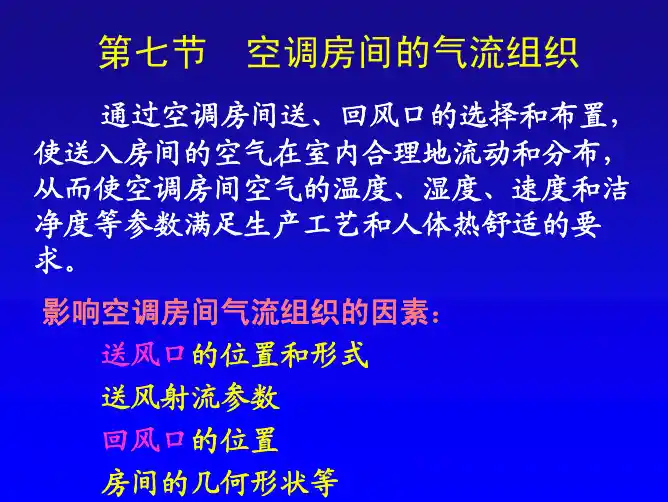

第七节 空调房间的气流组织
通过空调房间送、回风口的选择和布置， 使送入房间的空气在室内合理地流动和分布， 从而使空调房间空气的温度、湿度、速度和洁 净度等参数满足生产工艺和人体热舒适的要 求。 影响空调房间气流组织的因素： 送风口的位置和形式 送风射流参数 回风口的位置 房间的几何形状等
侧 送 风 口

空气调节技术第五章 空调房间的气流组织PPT课件

空气调节技术第五章 空调房间的气流组织PPT课件
于风口型式，并与射流的扩散角θ有关。
为简化分析，在主体段直接采用下式进行计算
u x 0 .4 8 u0 ax
d0
（5—3）
式中x 、 d0为几何尺寸， 0.48/a则代表射流的衰减特性， 与风口型式有关。设m=0.48/a ，则
ux md0 u0 x
（5—4）
若进一步将d0以风口出流面积F0表示，则
三、平行射流的叠加
两个相同的射流在同一高度平行射出，当射流边界相交后， 则互相干扰并重叠，形成重合流动（见图5—5）。对于单 股射流的速度分布可用正态分布来描述，其表达式为
uux exp12(crx)2
（5—20）
式中
u——距风口处并距射流轴 r点流速，m/s； ux ——距风口 x处的射流轴心速度，m/s； c——实验常数，可取0.082。
影响气流组织的因素很多，如送风口型式和位置、回 风口位置、送风射流参数（主要指送风温差、送风口 直径、送风速度等）、房间几何形状以及热源位置等 等。
在研究空调房间的气流组织时，首先应了解送、回风 口的空气流动规律，不同的气流组织方式和相关设计
第一节 送风射流的流动规律
空气经喷嘴向周围气体的外射流动称为射流。 射流按流态不同可分为层流射流和紊流射流； 按射流进入空间的大小，可分为自由射流和受限射流； 按送风温度与室温的差异，射流可分为等温射流和非
由于有限空间射流的回流区一般为工作区，控制回流区的 风速具有实际意义。设计中常使工作区处于回流状态，因 此只要保证该断面的回流速度小于空调要求值，则整个工 作区流速都能符合设计要求。回流区的最大平均风速的计 算式为
un m1 u0 C Fn
F0
（5—19）
式中 un ——回流区的最大平均风速，m/s； C ——与风口型式有关的系数，对集中射流取10.5。

空调气流组织课件

空调气流组织课件

04
CATALOGUE
空调气流组织的优化设计
气流组织的模拟分析
数值模拟
利用计算机软件模拟空调气流在 空间内的流动情况，分析气流速 度、温度、湿度等参数，预测气 流组织的分布和效果。
实验验证
通过实验手段对数值模拟结果进 行验证，比较模拟与实际结果的 差异，提高模拟的准确性和可靠 性。
气流组织的优化方法
详细描述
上送风通常采用散流器或孔板等设备，将空调的冷风或热风 均匀地送至整个房间。这种送风方式可以避免直接吹向人体 ，减少不适感，同时使室内温度分布更加均匀。
下送风
总结词
下送风方式是指空调的冷风或热风从房间的下部送入，再通过自然的对流或机 械的辅助方式使空气向上流动。
详细描述
下送风通常采用地面盘管、地暖等方式，将空调的冷风或热风通过地面送至整 个房间。这种送风方式可以更好地控制地面附近的温度，使室内温度分布更加 均匀。
送风口位于房间的地面或吊顶内，通过向 下的送风方式，使冷空气自下而上流动， 实现室内空气的均匀降温。
散流器送风
喷口送风
送风口采用散流器形式，通过散流器的扩 散作用，使冷空气在室内均匀扩散，实现 室内空气的均匀降温。
送风口采用喷口形式，通过喷口的定向送 风，使冷空气直接吹向室内人员活动区域 ，实现快速降温和舒适度调节。
家庭的空调气流组织
家庭的空调气流组织需要考虑家庭成员的生活习惯和需求，以确保舒适的生活环境 。
家庭的空调气流组织需要合理设置温度和湿度的控制，以满足家庭成员的需求。
家庭的空调气流组织需要定期清洗和维护，以保证空气流通和室内空气质量。
公共场所的空调气流组织
公共场所的空调气流组织需要考 虑人流密度和空气质量，以确保

气流组织(PPT115页)(1)

气流组织(PPT115页)(1)
气流组织(PPT115页)(1)
首都机场喷口
气流组织(PPT115页)(1)
图所示的球形喷口又称为球形旋转式喷口。
该风口的球形壳体上带有圆形可调送风量的短喷嘴， 转动风口的球形壳体，可使喷嘴位置在一定范围内上 下左右变动，从而很方便地改变气流送出方向；
改变喷嘴处的阀片位
置，还可调节送风量
的大小。
图8-18 上送式旋流风口
1-出风格栅 2-集尘箱 3-旋流叶片
气流组织(PPT115页)(1)
上送式旋流风口优 点
送风气流与室内空 气混合好，速度衰 减快，格栅和集尘 箱可以随时取出清 扫。
适用场合
室内下部空调负荷 大的场合(如计算 机房)，以及只需 要控制室内下部空 气环境的高大房间 (如展览馆）。
空调风口
§ 包括送风口和回风口。 § 空调风口的形式对空调房间内气流及温度、湿度等空气
参数的分布情况有很大影响。 § 对于空调房间的使用者来说，通常空调风口是整个空调
系统惟一可看见的装置，因此空调系统所选用的空调风 口不但应当很好的实现对其功能的要求，而且外观还要 与室内装饰相协调，并得到使用者的认可。 § 全面了解空调风口的形式和特点对选用合适的送回风口 十分重要。
气流组织(PPT115页)(1)
喷口送风的优点
射程远、送风口数量需要少、系统简单、投资较小。
常用场合
空间较大的公共建筑（如体育馆、影剧院、候机厅、展 览馆等）和室温允许波动范围要求不太严格的高大厂 房。
气流组织(PPT115页)(1)
4.条缝风口
或称条缝型风口。按风口的条缝数分有单条缝、 双条缝和多条缝等形式。
气流组织(PPT115页)(1)
(2)双层百叶风口 ▪ 是双层活动百叶风口的简称。 ▪ 它有两组相互垂直的活动可调叶片，分外层和内层布置，

空调区的气流组织和空调风管系统PPT课件

空调区的气流组织和空调风管系统PPT课件
全面孔板：在空调房间整个棚顶 （扣除布置照明灯具的面积）均匀 布置孔板 局部孔板：不是均匀布置，在顶棚 的两侧或中间布置成带状、梅花形 、棋盘形及按不同格式交叉排列的 孔板。
➢ 气流流型和应用场合
➢喷口送风
依靠喷口喷出的高速射流实现送风。将喷口和回风口布置在 同侧，空气以较高速度、较大风量集中由少数几个喷口射 出，射流行至一定过后折回，使空调区处于回流区。
LOGO
TONG FENG KONG TIAO
8 空调区的气流组织和空调风管系统
目录
8.1 空调区的气流分布形式 8.2 空调送风口、回风口的类型及应用场合 8.3 空调区气流组织的计算机气流性能评价 8.4 空调风管系统设计
空调区的气流组织：指合理布置送风口和回风口，使得 经过净化、热湿处理后的空气，由送风口送入空调区后 咋，再与空调区内空气混合、扩散或进行置换的热湿交 换过程中，均匀地消除空调区内的余热和余湿，从而使 空调区（距地面2以下）内形成比较均匀而稳定的温湿 度、气流速度和洁净度，以满足生产工艺和人体舒适的 要求，同时，还要由回风口抽走空调区内空气，或将大 部分回风返回到空调机组、少部分排至室外，或如果空 调机组采用全新风运行则将绝大部分回风排至室外。
净化空调空调
u 一种圆形散流器可用于一般舒适 性空调
特点：设置吊顶或技术夹层，风管 暗装工作量大，投资比侧送风高。
➢孔板送风
利用顶棚上面空间为稳压层，空气由送风管进入稳压层后， 在静压作用下，通过在顶棚上（扣除布置照明灯具的面积） 均匀布置孔板，均匀进入空调房间内的送风方式，回风口均 匀布置在房间下部。 类型和布置
温度波动范围1~2℃的场合。
8.1.2 置换通风系统
置换通风最早是在工业厂房用来解决室内污染物控制问题， 随着民用建筑室内空气品质问题的日益突出，置换通风方式 的应用逐渐转向民用建筑（办公室、会议室、剧院等） 使用条件：有热源或热源与污染源伴生，人员活动区域空气 品质要求严格，房间高度不低于2.4m，建筑、工艺及装修条 件许可且技术经济比较合理。 1、置换通风系统的基本原理 将经过处理的新鲜空气直接送入室内人员活动区，并在地板 上形成一层轻薄的空气湖。空气湖是由较冷的新鲜空气扩散 而成。室内人员及设备等内部热源产生向上的对流气流。新 鲜空气随着对流气流向室内上部流动形成室内运动的主导气 流。排风口设置在房间顶部，将热浊的污染空气排出，属于 下送上排的气流形式。（图8-19）

空气调节技术课件：第八章 空调房间的气流组织

空气调节技术课件：第八章 空调房间的气流组织

影响气流组织的因素
送风口位置及型式 回风口位置 房间几何形状
本章内容：
室内的各种扰动等
1.送风口空气射流的运动规律
2.回风口空气汇流的运动规律
3.工程中常用的送回风口形式
4.空调房间气流组织的评价指标 5.空调房间常用的气流组织形式及特点
第一节 送风口空气射流
一、分类 流态
层流 紊流
温度
等温 边界是否受限
送风口的紊流系数a与射流扩散角之间的关系
tan 3.4a
a值大，射流扩散角就大，射程就短。
三、非等温自由射流 冷射流 送风温度低于室内温度 热射流 送风温度高于室内温度
vx 0.48 v0 ax 0.147
d0
(一)射流轴心温差计算公式
Tx Tx Tn 0.35 T0 T0 Tn ax 0.147
t—房间任一点温度 v—房间任一点速度 tn—给定室温 vr—停滞区流速，取vr =0.15m/s M—与单位风速效应相当的温度值， 取M=7.66C/(ms-1)
=-1.7~+1.1 C之间，多数人感觉舒适。
二、经济指标
投入能量利用系数
恒温空调系统的“投入能量利用系数”t
t
tp tn
t0 t0
贴附射流仅有一边卷吸周围空气，速度衰减慢，射程比较长
一、点汇
第二节 回风口的空气汇流
点汇的等速面是以汇点为中心的等球面
4r12v1 4r22v2
v1 v2
r22 r12
v2
r12 r22
v1
为什么在空调房间气流组织的设计计算中可忽略回风口空气汇流对室内气流组织的影响？
二、面汇 面汇的等速面是椭球面
t p tn t 1

空调房间气流组织110页PPT

空调房间气流组织110页PPT
空调房间气流组织
21、没有人陪你走一辈子，所以你要 适应孤 独，没 有人会 帮你一 辈子， 所以你 要奋斗 一生。 22、当眼泪流尽的时候，留下的应该 是坚强 。 23、要改变命运，首先改变自己。
24、勇气很有理由被当作人类德性之 首，因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿． 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ，它只 是让人 们的脚 放上一 段时间 ，以便 让别一 只脚能 够再往 上登。
ห้องสมุดไป่ตู้
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

严选内容
13
xe
§6 气流组织
6.3对室内气流分布的要求与评价
6.3.2 评价 一、吹风感和空气分布特性指标 1、吹风感（有效吹风温度）
θ=（tx-tr)-7.8(vx-0.15)
tx、tr：室内某地点的温度与室内平均温度℃；
vx：室内某地点的风速,m/s。
（1）θ=-1.7-1.1℃，vx<0.35m/s，大部人感觉舒适，小于下 限时有吹冷风感。 （2）θ用于评价工作区任一点的吹风感。 2、空气分布特性指标 (ADPI )：用于整个工作区的评价。
H
0.5H
x xo
严选内容
8
xe
§5 气流组织
2、贴附射流
5.2送、回风口气流运动规律
严选内容
9
xe
§6 气流组织
6.2送、回风口气流运动规律
（1）无因次距离
x′=ax0/（Fn）0.5 或 x1′=ax/（Fn）0.5 ① x′≤0.1时，射流扩散规律与自由射流同，x′=0.1的界面
称为第Ⅰ临界断面。
② x′>0.1时，射流扩散受限，当x′=0.2时，射流流量达到
最大，射流断面稍后达到最大，称为第Ⅱ临界断面。 （2）回流区最大回流平均流速
vhp /vo .Fn0.5 / do=0.69
Fn：垂直射流的空间断面面积。
Fn0.5 / do：射流自由度
严选内容
10
xe
§6 气流组织
四、多股平行射流
6.2送、回风口气流运动规律
第六章 空调房间的气流组织
严选内容
1
§6 气流组织（空气分布） 6.1任务及影响因素
6.1 气流组织的目的、任务和要求 1、气流组织（空气分布）：是指合理地组织室内空气的流动与分布， 使室内工作区的温度、相对湿度、和洁净度能更好的的满足人体舒适
感要求和工艺要求。
2、应根据空调区对温湿度参数、允许风速、噪声标准、空气质量、 温度梯度、空气分布特性指标（ADPI）等要求，进行设计计算。 3、良好的气流组织不仅是形成良好室内热湿参数分布条件，也是系 统重要的节能手段之一。
6.2 影响气流组织的主要因素
1、送风口的形式、位置；2、送风射流：形式、参数（送风温度、
出口流速等）；3、回（排）风口的位置； 4、房间的几何形状；
5、污染源的位置、性质
严选内容
2
xe
§6 气流组织
6.2 送、回风口气流运动规律
6.2.1 送风口气流运动规律 （1）根据雷诺数大小有：层流和紊流； （2）根据射流与周围空气温度情况：等温射流和温差射流； （3）根据射流发展是否受周界限制：自由射流、受限射流。 一、等温自由紊流射流
r2 r1 v2 v1
严选内容
12
xe
§6 气流组织
6.3对室内气流分布的要求与评价
6.3.1 要求 一、温度梯度要求 1、ISO 7730标准：工作区内，距地面上方1.1m和0.1m之间 的温差不应大于3℃。 2、ASHRAE 55-92标准：工作区内，距地面上方1.8m和 0.1m之间的温差不应大于3℃。 二、空调区允许风速 1、舒适性空调：冬，≯0.2m/s；夏，≯0.3m/s。 2、工艺性空调：冬，≯0.3m/s；夏，0.2-0.5m/s。
x
严选内容
11
xe
§5 气流组织
6.2 送、回风口气流运动规律
6.2.2 回风口气流运动规律 （1）点汇：回风口近似点汇，距点汇不同距离的各等速球 面上流量相等，随着离开点汇的距离增大，流速呈二次方衰 减：
v 1 / v2 = ( r 2 / r1 )2 （2）实际回风口：
v x / vo = 0.75 (10x+F ) /F
严选内容
15
xe
§6 气流组织
6.3 对室内气流分布的要求与评价
三、能量利用系数及通风效率
1、能量利用系数：ηN =（tP - tO）/（tN - tO）
tP、tN、tO：分别为排风温度、空调区空气平均温度、和送 风温度（℃）。
ΔTx /ΔTo=0.35/(ax/do+0.147)
ΔTo:射流出口温度与室内空气温度之差,K； ΔTx:射程x处的轴心温度与室内空气温度之差,K。 x:计算断面距风口的距离m； 3、结论 （1）射流温度场与速度场有相似性；
严选内容
5
xe
§5 气流组织
5.2送、回风口气流运动规律
（2）热量扩散比动量扩散快
① 方程
严选内容
6
xe
§6 气流组织
6.2送、回风口气流运动规律
yi /do=xi tgβ+Ar (xi /do cosβ)2 (0.51 a xi /do cosβ+0.35) ② 轴心轨迹图
y
yi
β
xi
x
严选内容
7ห้องสมุดไป่ตู้
xe
§6 气流组织
三、受限射流 1、轴对称射流
6.2送、回风口气流运动规律
0.5H
严选内容
14
xe
§6 气流组织
6.3对室内气流分布的要求与评价
APPI=（-1.7<θ<1.1）的测点数 /总测点数×100%
二、不均匀系数
空调区内选择n个测点，分别测的各点的温度ti和风速vi，
则：
平均温度：tP=∑ti / n 平均风速：vP=∑vi /n
对应 均方根偏差：为σt、σv
温度不均匀系数：kt=σt/tP 速度不均匀系数：kv=σv/vP kt、kv越小，气流均匀性越好。
ΔTx /ΔTo=0.73（vx / vo）
4、射流弯曲
（1）判据：阿基米德数
Ar=g do (To-Tn）/(vo2 Tn )
① To>Tn，Ar >0，热射流，射流上弯； ② To<Tn，Ar <0，冷射流，射流下弯； ③ To=Tn， |Ar |<0.001,可忽略射流弯曲，看成等温射流。
（2）射流弯曲轴心轨迹
a:风口紊流系数，反映出口断面流速不均性；
do:送风口直径或当量直径。 2、结论
（1）提高出口流速或减小风口紊流系数，可以增大射程；
（2）如需增大扩散角θ，即增大射流与周围空气的混合能力
，可以选用a较大的风口。
严选内容
4
xe
§6 气流组织
6.2送、回风口气流运动规律
二、温差射流 1、热射流与冷射流：射流出口温度高于室内空气温度为热 射流，射流出口温度低于室内空气温度为冷射流。 2、轴心温差衰减规律
2θ
do
vo To
vx Tx
极点
起始段(轴心流速保持不变) x
xo 等温严自选由内射容流
主体段
3
xe
§6 气流组织
6.2送、回风口气流运动规律
1、轴心流速衰减规律
vx / vo=0.48/(ax/do+0.147)
vo:射流出口流速,m/s； vx:射程x处的轴心流速，m/s； x:计算断面距风口的距离m；
