下载文档原格式

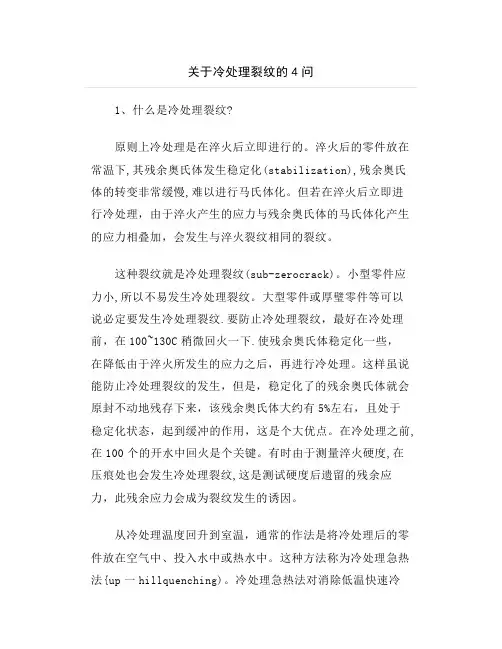

关于冷处理裂纹的4问1、什么是冷处理裂纹?原则上冷处理是在淬火后立即进行的。
淬火后的零件放在常温下,其残余奥氏体发生稳定化(stabilization),残余奥氏体的转变非常缓慢,难以进行马氏体化。
但若在淬火后立即进行冷处理，由于淬火产生的应力与残余奥氏体的马氏体化产生的应力相叠加，会发生与淬火裂纹相同的裂纹。
这种裂纹就是冷处理裂纹(sub-zerocrack)。
小型零件应力小,所以不易发生冷处理裂纹。
大型零件或厚璧零件等可以说必定要发生冷处理裂纹.要防止冷处理裂纹，最好在冷处理前，在100~130C稍微回火一下.使残余奥氏体稳定化一些，在降低由于淬火所发生的应力之后，再进行冷处理。
这样虽说能防止冷处理裂纹的发生，但是，稳定化了的残余奥氏体就会原封不动地残存下来，该残余奥氏体大约有5%左右，且处于稳定化状态，起到缓冲的作用，这是个大优点。
在冷处理之前,在100个的开水中回火是个关键。
有时由于测量淬火硬度,在压痕处也会发生冷处理裂纹,这是测试硬度后遗留的残余应力，此残余应力会成为裂纹发生的诱因。
从冷处理温度回升到室温，通常的作法是将冷处理后的零件放在空气中、投入水中或热水中。
这种方法称为冷处理急热法{up一hillquenching)。
冷处理急热法对消除低温快速冷却所发生的热应力是有用的。
冷处理后的零件若在空气中放置,往往会发生裂纹(称为冷处理升温裂纹),利用冷处理急热法可防止这种裂纹。
冷处理有两种，使用干冰(一78C)的普通冷处理和使用液氮(一196℃)的超冷处理。
其中以超冷处理的效果最好。
但是，关键的问题是，不管哪种冷处理都得在冷处理前把零件放入100C的开水中回火，在冷处理后将零件投入水或热水中进行冷处理急热。
以防止冷处理了裂纹。
2.为什么会发生冷处理裂纹？淬过火的钢内潜伏着很大的淬火应力(热应力和相变应力)，还存在10~30%的残余奥氏体(Ar).将这样的钢进行冷处理，残余奥氏体的马氏体化会产生相变应力。
金属热处理产生的组织缺陷
金属热处理缺陷指在热处理生产过程中产生的使零件失去使用价值或不符合技术条件要求的各种补助，以及使热处理以后的后续工序工艺性能变坏或降低使用性能的热处理隐患。
最危险的缺陷为裂纹，其中最主要的是淬火裂纹，其次是加热裂纹、延迟裂纹、冷处理裂纹、回火裂纹、时效裂纹、磨削裂纹和电镀裂纹等。
导致淬火裂纹的原因：（1）原材料已有缺陷（冶金缺陷扩展成淬火裂纹）；（2）原始组织不良（如钢中粗大组织或魏氏组织倾向大）；（3）夹杂物；（4）淬火温度不当；（5）淬火时冷却不当；（6）机械加工缺陷；（7）不及时回火。
最常见的缺陷是变形，其中淬火变形占多数，产生的原因是相变和热应力。
残余应力、组织不合格、性能不合格、脆性及其他缺陷发生的频率和严重性较低。
内应力来源有两个方面：（1）冷却过程中零件表面与中心冷却速率不同、其体积收缩在表面与中心也不一样。
这种由于温度差而产生的体积收缩量不同所引起的内用力叫做“热应力”；（2）钢件在组织转变时比体积发生变化，如奥氏体转变为马氏体时比体积增大。
由于零件断面上各处转变的先后不同，其体积变化各处不同，由此引起额内应力称作“组织应力”。
热处理常见缺陷分析与对策时 间：2020.10.28 学习人：吴俊 部 门：试验检测中心基本知识点：1、热处理缺陷直接影响产品质量、使用性能和安全。
2、热处理缺陷中最危险的是：裂纹。
有：淬火裂纹、延迟裂纹、冷处理裂纹、回火裂纹、时效裂纹、磨削裂纹和电镀裂纹。
其中生产中最常见的裂纹是纵火裂纹。
3、热处理缺陷中最常见的是：热处理变形，它有尺寸变化和形状畸变。
4、淬火获得马氏体组织，以保证硬度和耐磨性。
淬火后应进行回火，以消除残余应力，如W6Mo5Cr4V2应进行一次回火。
5、亚共析钢淬火加热温度： +（30-50）度。
6、高速钢应采用调质处理即淬火+高温回火。
7、回火工艺若控制不当则会产生回火裂纹。
8、热处理过热组织可通过多次正火或退火消除，严重过热组织则应采用高温变形和退火联合作用才能消除。
9、渗氮零件基本组织为回火索氏体。
其原始组织中若有大块F 或表面严重脱碳，则易出现针状组织。
10、有色金属最有效的强化手段是固溶处理和固溶处理+时效处理。
11、疲劳破坏有疲劳源区、裂纹疲劳扩展和瞬时断裂三个阶段。
12、高速钢的热组织为：共晶莱氏体，也有可能晶界会熔化。
13、应力腐蚀开裂的必要条件之一是：存在拉应力。
14、65Mn 钢第二类回火脆性温度区间为250-380。
钼能有效抑制第二类回火脆性。
15、热处理时发生的组织变化中，体积比容变化最大的是马氏体。
16、防止淬裂的工艺措施：等温淬火、分级淬火、水-油淬火和水-空气双液淬火。
17、高温合金热处理产生的特殊热处理缺陷有：晶间氧化、表面成分变化、腐蚀点、晶粒粗大及混合晶粒等。
18、感应加热淬火缺陷有：表层硬度低、硬化层深度不合格、变形大、残留应力大、尖角过热及软点与软带。
19、弹簧钢的组织状态一般为：T+M 。
20、氢脆条件：氢的存在、三项应力和对氢敏感的组织。
21、断裂有脆性断裂和韧性断裂。
绝大多数热处理裂纹属脆性断裂。
22、高碳钢淬火前应进行球化退火。
23、时效变形的主要影响因素有：化学成分、回火温度和时效温度。
高速钢属莱氏体钢，含有大量合金元素，冶炼后形成大量一次共晶碳化物和二次碳化物(约占成分总量的18%～22%)，这对高速钢刀具的淬火质量及使用寿命有很大影响。
高速钢淬火温度接近熔点，淬火后组织中仍有25%～35%的残余奥氏体，致使高速钢刀具容易产生裂纹和腐蚀。
下面分析影响高速钢刀具淬火裂纹和腐蚀的原因，并提出相应预防措施。
1 高速钢原材料的冶金缺陷高速钢中所含大量碳化物硬而脆，为脆性相。
一次共晶碳化物呈粗大骨骼状(或树枝状)分布于钢基体内。
钢锭经开坯压延和轧制后，合金碳化物虽有一定程度的破碎和细化，但碳化物偏析依然存在，并沿轧制方向呈带状、全网状、半网状或堆积状分布。
碳化物不均匀度随原材料直径或厚度的增加而增加。
共晶碳化物相当稳定，常规热处理很难消除，可导致应力集中而成为淬火裂纹源。
钢中硫、磷等杂质偏析或超标也是导致淬裂的重要原因。
高速钢的导热性和热塑性差、变形抗力大，热加工时易导致金属表层和内层形成微裂纹，最终在淬火时因裂纹扩展而导致材料报废。
大型钢锭在冶炼、轧制或锻造等热加工过程中形成的宏观冶金缺陷如疏松、缩孔、气泡、偏析、白点、树枝状结晶、粗晶、夹杂、内裂、发纹、大颗粒碳化物及非金属夹渣等均易导致淬火时应力集中，当应力大于材料强度极限时便会产生淬火裂纹。
预防措施为：①选用小钢锭开坯轧制各种规格的刀具原材料；②选用二次精炼电渣重熔钢锭，它具有纯度高、杂质少、晶粒细、碳化物小、组织均匀、无宏观冶金缺陷等优点；③对不合格原材料进行改锻，击碎材料中的共晶碳化物，使共晶碳化物不均匀度≤3级；④采取高温分级淬火、再高温回火的预处理工艺，通过精确控温等措施，可有效避免高速钢原材料冶金缺陷引起的淬火裂纹。
2 高速钢过热、过烧组织高速钢过热、过烧组织的特点为晶粒显着粗化，合金碳化物出现粘连、角状、拖尾状及沿晶界呈全网状、半网状或连续网状分布；钢组织内部局部熔化出现黑色组织或共晶莱氏体，形成过烧组织，显着降低晶间结合力和钢的强韧性。
热处理淬火工艺过程中产生的缺陷热处理淬火工艺过程中产生的缺陷热处理淬火工艺过程中产生的缺陷1:淬火畸变与淬火裂纹:热处理过程中淬火畸变是不可避免的现象,只有超过规定公差或产生无法矫正时才构成废品,通过适当选择材料,改进结够设计,合理选择淬火,回火方法及规范等可有效的减小与控制淬火畸变,可采用冷热效直,热点校直和加热回火等加以休正。
裂纹是不可补救的淬火缺陷,只有采取积极的预防措施,如减小和控制淬火应力方向分布,同时控制原材料质量和正确的结构设计等。
2:氧化-脱碳-过热-过烧零件加热过程中,若不进行表面防护,将发生氧化脱碳等缺陷,其后果是表面淬硬性降低,达不到技术要求,或在零件表面形成网状裂纹,并严重降低零件外观质量,加大零件粗糙度,甚至超差,所以精加工零件淬火加热需要在保护气氛下或盐浴炉内进行,小批量可采用防氧化表面涂层加以防护。
过热导致淬火后形成粗大的马氏体组织将导致淬火裂纹形成或严重降低淬火件的冲击韧度,极易发生沿晶短裂,应当正确选择淬火加热温度,适当缩短保温时间,并严格控制炉温加以防止,出现的过热组织如有足够的加工余地余量可以重新退火,细化晶粒再次淬火返修。
过烧常发生在淬火高速钢中,其特点是产生了鱼骨状共晶莱氏体,过烧后使淬火钢严重脆性形成废品。
3:硬度不足淬火回火后硬度不足一般是由于淬火加热不足,表面脱碳,在高碳合金钢中淬火残余奥氏体过多,或回火不足造成的,在含CR轴承钢油淬时还经常发现表面淬火后硬度低于内层现象,这是逆淬现象,主要由于零件在淬火冷却时如果淬入了蒸汽膜期较长,特征温度低的油中,由于表面受蒸气膜的保护,孕化期比中心长,从而比心部更容易出现逆淬现象。
4:软点淬火零件出现的硬度不均匀叫软点,与硬度不足的主要区别是在零件表面上硬度有明显的忽高忽低现象,这种缺陷是由于原始组织过于粗大不均匀,(如有严重的组织偏析,存在大块状碳化物或大块自由铁素体)淬火介质被污染,零件表面有氧化皮或零件在淬火液中未能适当的运动,致使局部地区形成蒸气膜阻碍了冷却等因素,通过晶相分析并研解工艺执行情况,可以进一步判明究竟是什么原因造成废品。

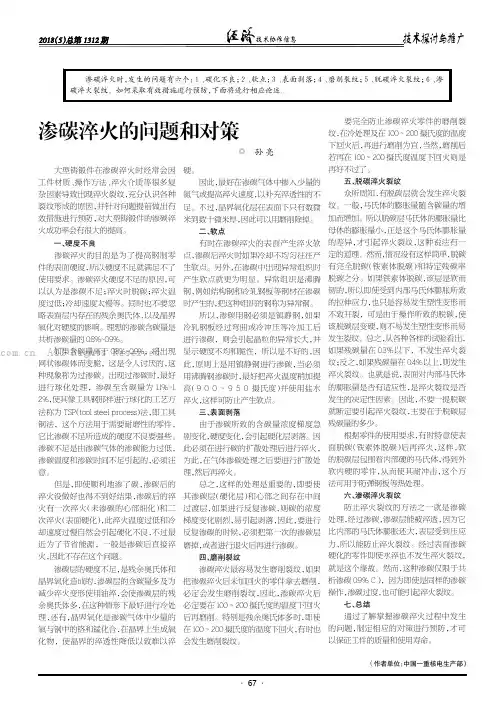

大型铸锻件在渗碳淬火时经常会因工件材质、操作方法、淬火介质等很多复杂因素导致出现淬火裂纹，充分认识各种裂纹形成的原因，并针对问题提前做出有效措施进行预防，对大型铸锻件的渗碳淬火成功率会有很大的提高。
一、硬度不良渗碳淬火的目的是为了提高钢制零件的表面硬度，所以硬度不足就满足不了使用要求。
渗碳淬火硬度不足的原因，可以认为是渗碳不足；淬火时脱碳；淬火温度过低；冷却速度太慢等。
同时也不要忽略表面层内存在的残余奥氏体，以及晶界氧化对硬度的影响。
理想的渗碳含碳量是共析渗碳量的0.8%~0.9%。
如果含碳量高于0.8%~0.9%，将出现网状渗碳体而变脆，这是令人讨厌的，这种现象称为过渗碳。
出现过渗碳时，最好进行球化处理，渗碳至含碳量为1.1%~1.2%，使其像工具钢那样进行球化的工艺方法称为TSP （tool steel process ）法，即工具钢法，这个方法用于需要耐磨性的零件，它比渗碳不足所造成的硬度不良要强些。
渗碳不足是由渗碳气体的渗碳能力过低，渗碳温度和渗碳时间不足引起的，必须注意。
但是，即使顺利地渗了碳，渗碳后的淬火没做好也得不到好结果，渗碳后的淬火有一次淬火（未渗碳的心部细化）和二次淬火（表面硬化），此淬火温度过低和冷却速度过慢自然会引起硬化不良，不过最近为了节省能源，一般是渗碳后直接淬火，因此不存在这个问题。
渗碳层的硬度不足，是残余奥氏体和晶界氧化造成的，渗碳层的含碳量多及为减少淬火变形使用油淬，会使渗碳层的残余奥氏体多，在这种情形下最好进行冷处理，还有，晶界氧化是渗碳气体中少量的氧与钢中的铬和锰化合，在晶界上生成氧化物，使晶界的淬透性降低以致难以淬硬。
因此，最好在渗碳气体中掺入少量的氮气或提高淬火速度，以补充淬透性的不足。
不过，晶界氧化层在表面下只有数微米到数十微米厚，因此可以用磨削除掉。
二、软点有时在渗碳淬火的表面产生淬火软点，渗碳后淬火时如果冷却不均匀往往产生软点。
另外，在渗碳中出现异常组织时产生软点就更为明显。
化学元素对钢的性能的影响1、碳（C）：钢中含碳量增加，屈服点和抗拉强度升高，但塑性和冲击性降低，当碳量0.23%超过时，钢的焊接性能变坏，因此用于焊接的低合金结构钢，含碳量一般不超过0.20%。
碳量高还会降低钢的耐大气腐蚀能力，在露天料场的高碳钢就易锈蚀；此外，碳能增加钢的冷脆性和时效敏感性。
2、硅（Si）：在炼钢过程中加硅作为还原剂和脱氧剂，所以镇静钢含有0.15－0.30%的硅。
如果钢中含硅量超过0.50-0.60%,硅就算合金元素。
硅能显著提高钢的弹性极限，屈服点和抗拉强度，故广泛用于作弹簧钢。
在调质结构钢中加入1.0－1.2%的硅，强度可提高15－20%。
硅和钼、钨、铬等结合，有提高抗腐蚀性和抗氧化的作用，可制造耐热钢。
含硅1－4%的低碳钢，具有极高的导磁率，用于电器工业做矽钢片。
硅量增加，会降低钢的焊接性能。
3、锰（Mn）：在炼钢过程中，锰是良好的脱氧剂和脱硫剂，一般钢中含锰0.30－0.50%。
在碳素钢中加入0.70%以上时就算“锰钢”，较一般钢量的钢不但有足够的韧性，且有较高的强度和硬度，提高钢的淬性，改善钢的热加工性能，如16Mn钢比A3屈服点高40%。
含锰11－14%的钢有极高的耐磨性，用于挖土机铲斗，球磨机衬板等。
锰量增高，减弱钢的抗腐蚀能力，降低焊接性能。
4、磷（P）：在一般情况下，磷是钢中有害元素，增加钢的冷脆性，使焊接性能变坏，降低塑性，使冷弯性能变坏。
因此通常要求钢中含磷量小于0.045%，优质钢要求更低些。
5、硫（S）：硫在通常情况下也是有害元素。
使钢产生热脆性，降低钢的延展性和韧性，在锻造和轧制时造成裂纹。
硫对焊接性能也不利，降低耐腐蚀性。
所以通常要求硫含量小于0.055%，优质钢要求小于0.040%。
在钢中加入0.08-0.20%的硫，可以改善切削加工性，通常称易切削钢。
6、铬（Cr）：在结构钢和工具钢中，铬能显著提高强度、硬度和耐磨性，但同时降低塑性和韧性。
铬又能提高钢的抗氧化性和耐腐蚀性，因而是不锈钢，耐热钢的重要合金元素。

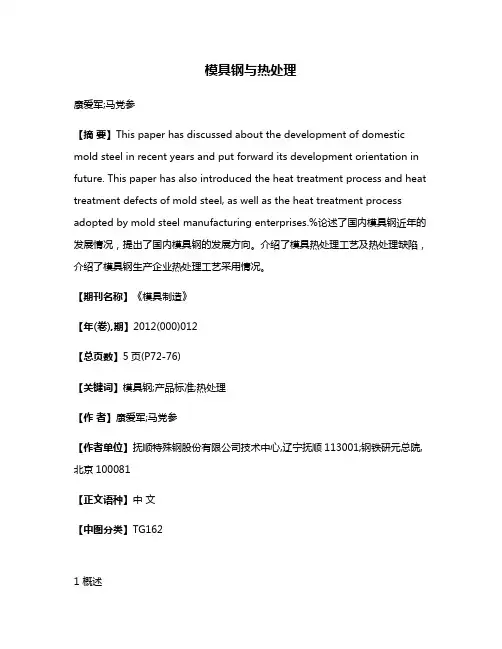

模具钢与热处理康爱军;马党参【摘要】This paper has discussed about the development of domestic mold steel in recent years and put forward its development orientation in future. This paper has also introduced the heat treatment process and heat treatment defects of mold steel, as well as the heat treatment process adopted by mold steel manufacturing enterprises.%论述了国内模具钢近年的发展情况，提出了国内模具钢的发展方向。
介绍了模具热处理工艺及热处理缺陷，介绍了模具钢生产企业热处理工艺采用情况。
【期刊名称】《模具制造》【年(卷),期】2012(000)012【总页数】5页(P72-76)【关键词】模具钢;产品标准;热处理【作者】康爱军;马党参【作者单位】抚顺特殊钢股份有限公司技术中心,辽宁抚顺113001;钢铁研元总院,北京100081【正文语种】中文【中图分类】TG1621 概述随着工业技术的迅速发展，国内外的制造业逐渐用无切削、少切削加工工艺代替传统的切削加工工艺，从而使模具成为主要的成形（型）工具[1]。
由于使用模具批量生产制件具有高生产效率、高一致性、低的耗能耗材，以及有较高的精度和复杂程度，因此已越来越被国民经济各工业生产部门所重视，被广泛用于机械、电子、汽车、信息、航空、航天、轻工、军工、交通、建材、医疗、生物、能源等制造领域，在我国经济发展、国防现代化和高端服务中起到了十分重要的支撑作用，也为我国经济运行中的节能降耗作出了重要贡献。
工业要发展，模具须先行，没有高水平的模具就没有高水平的工业产品。
癖接裂纹就其本质来分，可分为热裂纹、再热裂纹'冷裂纹、层状撕裂等.下面就各杵裂奴的成因、特点和防治办法进行具体的阐述。
Ol热裂纹在焊接时高温下产生的，故称热裂纹，它的特征是沿原奥氏体晶界开裂。
根据所焊金属的材料不同（低合金高强钢、不锈钢、铸铁、铝合金和某些特种金属等），产生热裂纹的形态、温度区间和主要原因也各不相同.目前，把热裂纹分为结晶裂纹、液化裂纹和多边裂纹等三大类.（1）结晶裂纹主要产生在含杂质较多的碳钢、低合金钢焊缝中（含S,P,C,Si黑高）和单相奥氏体钢、银基合金以及某些话合金焊逢中.这种裂纹是在焊逢结晶过程中，在固相线附近，由于凝固金属的收缩，残余液体金属不足，不能及时添充，在应力作用下发生沿晶开裂.防治措施为：在冶金因素方面，适当调整焊逢金属成分，缩短照性温度区的范围控制焊逢中硫、磷、碳等有害杂质的含量；细化焊逢金属一次晶粒，即适当加入M。
、V、Ti.Nb等元素;在工艺方面，可以通过焊前预热、控制线能量、减小接头拘束度等方面来防治。
(2)近缱区液化裂纹是一种沿奥氏体晶界开裂的微裂纹，它的尺寸很小，发生于HAZ近缝区或层间。
它的成因一般是由于焊接时近缝区金属或焊缝层间金属,在高温下使这些区域的奥氏体晶界上的低熔共晶组成物被重新熔化，在拉应力的作用下沿奥氏体晶间开裂而形成液化裂纹。
这一种裂纹的防治措施与结晶裂纹基本上是一致的.特别是在冶金方面，尽可能降低硫、磷、畦、硼等低熔共晶组成元素的含量是十分有效的；在工艺方面，可以减小线能量，减小熔池熔合线的凹度.(3)多边化裂纹是在形成多边化的过程中，由于高温时的芨性很低造成的.这种裂纹并不常见，其防治措施可以向焊缝中加入提高多边化激化能的元素如Mo、W、Ti等,02再热裂纹通常发生于某些含有沉淀强化元素的钢种和高温合金（包括低合金高强钢、珠光体耐热钢、沉淀强化高混合金，以及某些奥氏体不锈钢），他们焊后并未发现裂纹，而是在热处理过程中产生了裂纹。
45圆钢冷拉拔后表面裂纹原因分析钟芳华;李娟;纪仁峰;刘克明;钟凡;曾令宇【摘要】针对45圆钢冷拉拔后表面出现裂纹问题,从宏观和微观两方面对裂纹原因进行分析,结果表明圆钢表面裂纹是圆钢折叠缺陷经冷拉拔后在表面显露出来.可以通过严格执行检修和轧制制度来消除圆钢表面折叠.【期刊名称】《热处理技术与装备》【年(卷),期】2017(038)001【总页数】3页(P34-36)【关键词】45圆钢;冷拉拔;折叠【作者】钟芳华;李娟;纪仁峰;刘克明;钟凡;曾令宇【作者单位】宝钢特钢韶关有限公司,广东韶关512123;广东昆仑信息科技有限公司,广东韶关512123;宝钢特钢韶关有限公司,广东韶关512123;南昌工程学院江西省精密驱动与控制重点实验室,江西南昌330029;宝钢特钢韶关有限公司,广东韶关512123;宝钢特钢韶关有限公司,广东韶关512123【正文语种】中文【中图分类】TG115.245 钢属于中碳优质碳素钢，经过正火处理或调质处理后具有优良的综合力学性能，被广泛应用于机械制造行业中 [1-2]。
经调质处理后，具有较高的强度和塑性，并且具有一定的韧性，可用来制造齿轮、拉杆、曲轴等各种零件，这类零件大多要求产品表面具有高耐磨性和高硬度，而心部又必须具备高强度和韧性。
经过球化退火的45钢，可通过冷挤压成型直接制成零件，譬如推力杆、球形销等[3]。
所以，在机械制造行业中，通常对45 钢的内部和外部质量有比较严格的要求。
特别是对冷挤成型或冷拉拔后进行加工的零件，圆钢表面质量是其非常重要的一项指标，如果表面存在较严重的划伤、麻坑、折叠，将严重影响冷挤成型或冷拉拔后零件的质量，严重者造成产品报废。
某用户从我司购买一批φ25 mm规格的45圆钢，经酸洗后进行冷拉拔，拉拔后发现圆钢表面出现裂纹。
现对有裂纹的圆钢进行宏观和微观检验并进行分析。
1.1 宏观检验45钢冷拉拔后出现表面裂纹的宏观形态如图1所示。
从图中可以看出，裂纹延圆钢纵向呈长条状分布，贯穿整根圆钢，有些部位表面已剥落一层。

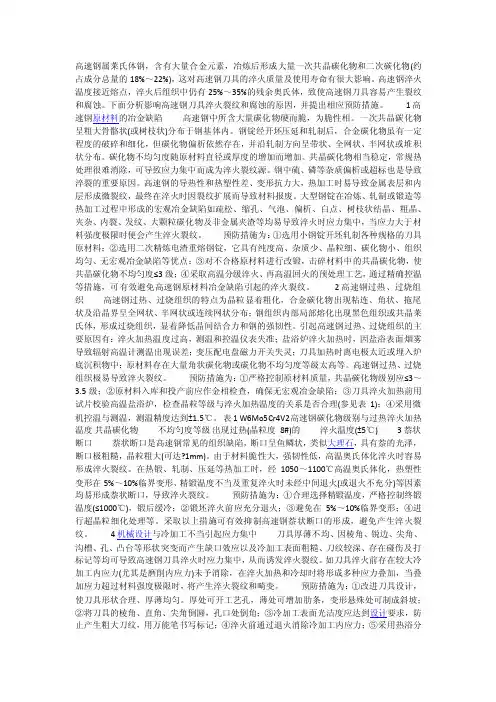

高速钢的淬火高速钢属莱氏体钢，含有大量合金元素，冶炼后形成大量一次共晶碳化物和二次碳化物(约占成分总量的18%～22%)，这对高速钢刀具的淬火质量及使用寿命有很大影响。
高速钢淬火温度接近熔点，淬火后组织中仍有25%～35%的残余奥氏体，致使高速钢刀具容易产生裂纹和腐蚀。
下面分析影响高速钢刀具淬火裂纹和腐蚀的原因，并提出相应预防措施。
1 高速钢原材料的冶金缺陷高速钢中所含大量碳化物硬而脆，为脆性相。
一次共晶碳化物呈粗大骨骼状(或树枝状)分布于钢基体内。
钢锭经开坯压延和轧制后，合金碳化物虽有一定程度的破碎和细化，但碳化物偏析依然存在，并沿轧制方向呈带状、全网状、半网状或堆积状分布。
碳化物不均匀度随原材料直径或厚度的增加而增加。
共晶碳化物相当稳定，常规热处理很难消除，可导致应力集中而成为淬火裂纹源。
钢中硫、磷等杂质偏析或超标也是导致淬裂的重要原因。
高速钢的导热性和热塑性差、变形抗力大，热加工时易导致金属表层和内层形成微裂纹，最终在淬火时因裂纹扩展而导致材料报废。
大型钢锭在冶炼、轧制或锻造等热加工过程中形成的宏观冶金缺陷如疏松、缩孔、气泡、偏析、白点、树枝状结晶、粗晶、夹杂、内裂、发纹、大颗粒碳化物及非金属夹渣等均易导致淬火时应力集中，当应力大于材料强度极限时便会产生淬火裂纹。
预防措施为：?选用小钢锭开坯轧制各种规格的刀具原材料；?选用二次精炼电渣重熔钢锭，它具有纯度高、杂质少、晶粒细、碳化物小、组织均匀、无宏观冶金缺陷等优点；?对不合格原材料进行改锻，击碎材料中的共晶碳化物，使共晶碳化物不均匀度?3级；?2 高速钢过热、过烧组织高速钢过热、过烧组织的特点为晶粒显著粗化，合金碳化物出现粘连、角状、拖尾状及沿晶界呈全网状、半网状或连续网状分布；钢组织内部局部熔化出现黑色组织或共晶莱氏体，形成过烧组织，显著降低晶间结合力和钢的强韧性。
引起高速钢过热、过烧组织的主要原因有：淬火加热温度过高，测温和控温仪表失准；盐浴炉淬火加热时，因盐浴表面烟雾导致辐射高温计测温出现误差；变压配电盘磁力开关失灵；刀具加热时离电极太近或埋入炉底沉积物中；原材料存在大量角状碳化物或碳化物不均匀度等级太高等。
酸洗资料及冷拔常用缺陷冷拔钢管中常见的缺陷及其处理方法1、折迭：拔制后，钢管内外表面呈现直线或螺旋方向的折迭，局部或通长的出现在钢管上。
产生的原因：管料表面有折迭或平杂物，有严重擦伤和裂纹，管料磨修处有棱角或深宽比（H/b）不够。
预防和消除方法：严格按照规程要求对管料进行修磨。
不合格管料不投产，防患于未然。
严格把好穿孔热序的质量关。
2、尺寸超差（包括壁厚超差，壁厚不均，直径超差，椭圆）直径超过了标准的偏差范围，在同一截面上管壁一边薄，厚，直径不等，长短轴之差超出标准规定。
产生的原因：1、拔制模具选择不光，或蕊棒（内模）调整不当。
2、拔模内模设计制造不合理或磨损严重，或硬度不够造成变形磨损。
3、热处理时间长，温度高。
或热处理性能不均匀。
4、空拔时增减壁的规律控制不当，拔制表编制不合理。
5、钢管矫直时被压扁，工卡量具未校零，误差大。
预防和消除方法：1、正确设计制造和选配拔管模具。
2、正确执行热处理制度，均匀加热。
3、正确调整矫直机，经常校对拔管机各部件位置和量具。
4、正确合理编制拔制表，掌握不同钢种、不同规格钢管的增减壁规律。
5、椭圆度不出格，判为合格品，椭圆度出格可重新矫直，局部椭圆度出格可切除。
3、划道：钢管表面上呈现纵向直线形的划痕称为划道。
划道长短不一，宽穿窄不等，多为沟状，可见沟底。
产生的原因：1、拔模内表不光滑，有裂纹或结金属。
2、锤头过渡部分有棱角，磨损工具。
3欠酸洗或毛管上残存氧化铁皮。
4、在涂润滑油时，磷化、皂化工序操作不当。
5、内外模已损伤或磨损严重。
6、中间退火不均，变形量不足。
预防和消除方法：1、提高拔管模具的表面质量。
2、氧化皮要酸洗，冲洗干净，涂层要均匀牢固。
3、锤头过渡部分要圆滑无棱角。
4、勤检查模具和钢管表面，发现问题及时处理。
4、抖纹：钢管表面沿长度方向呈高低不平的环形波浪或波浪逐个相同排列，局部的或通长的出现在钢管内外表面上。
产生的原因：1、热处理后的性能不均，润滑不良，皂化不均。
