下载文档原格式
黄铜的熔炼技术流程资料以锌为主要合金元素的铜基合金为黄铜，分为普通黄铜和特殊黄铜两类.普通黄胴是铜和锌组成的两元合金，主要用于压力加工.在普通黄铜的基础上加入其他合金元索(如硅、铝、铳、铅、铁、银等)，便成为特殊黄铜。
铸造黄铜大多是特殊黄胴.(1)合金的配料及金属炉料要求铜合金的化学成分中，由于主要成分变化范围较大，因此在配料计算的过程中，应根据其性能要求，选择适当的配料成分.合金的化学成分应符合GB1176-87,几种常用的黄铜熔炼配料成分按表1进行.1要求炉料应干燥、清洁，有污物锈蚀应经吹眇清理。
(2)炉料配比按照一般的铸造惯例，新料成分占炉料的总重量应之30%,回炉料S70%。
但在实际生产中，我们考虑到铜合金的回炉料比较多，在炉料的配比时回炉料的质量百分比之90%时，熔化质量依然很好，化学光谱分析证明铸件的成分合格,回炉料较多时翕要考虑合金中的杂质是否超标.(3)熔炼前的准备①金属炉料的准备：回炉料是同牌号的废铸件、浇冒口及重炮铸锭,需要具有明确的化学成分。
入炉前吹砂清除表面污物，经预热后装炉(首批冷炉熔化可随炉预热)；电解胴经吹砂去除污物，在500-550°C预热后去除水分后，才能装炉(首批冷炉熔化可随炉预热；纯金属元素入炉前可在炉边预热.金属炉料的最大块度不应超过用弱亘径的1/3,长度不应超过用竭深度的4/5.②用堪和熔炼设备及工具的准备:珀竭使用前应无裂纹和影响安全的其他损伤,新组堪必须经过低温缓慢加热处理，以防产生裂纹；旧母埸将内表面炮渣清理干净；用新石墨生堪及更换熔炼合金种类时，熔炼前珀埸应熔化同牌号系列合金进行洗炉；用耐火材料及石墨做成的搅拌棒必须彻底清理残余涂料和锈迹，并涂敷一层耐火材料或刷涂料后烘干待用；锭模在使用前必须彻底清理干净，涂涂料后预热至100-150°C待用.(4)覆盖剂及熔剂的准备①木炭应装入密封的烘烤箱内，在不低于800℃烘烤4h,待用时要防止吸潮。

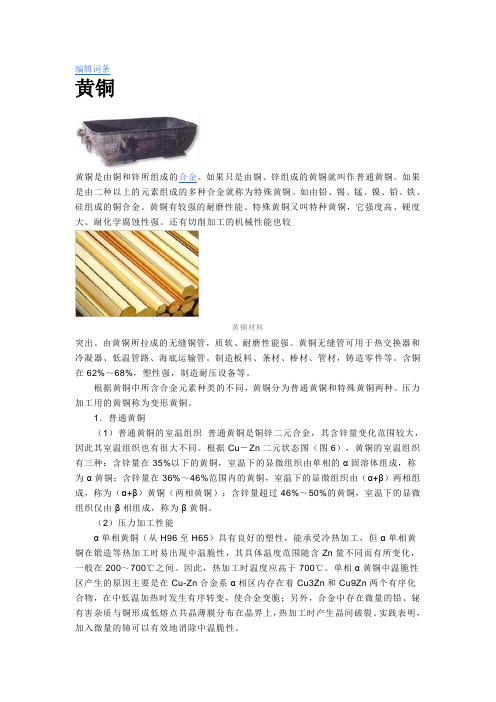

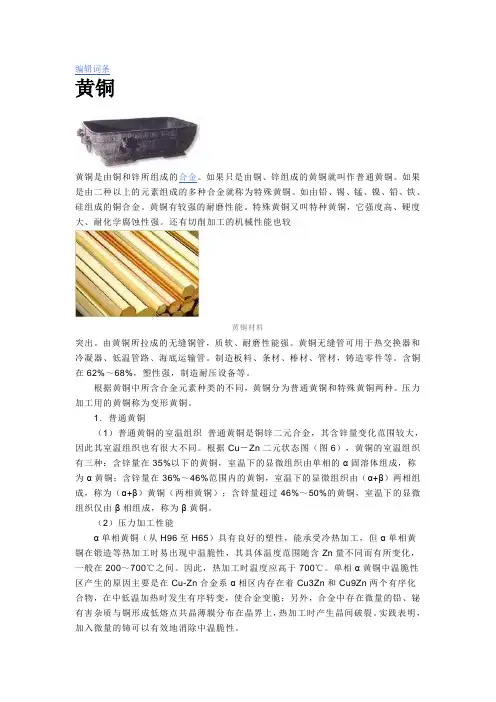

编辑词条黄铜黄铜是由铜和锌所组成的合金。
如果只是由铜、锌组成的黄铜就叫作普通黄铜。
如果是由二种以上的元素组成的多种合金就称为特殊黄铜。
如由铅、锡、锰、镍、铅、铁、硅组成的铜合金。
黄铜有较强的耐磨性能。
特殊黄铜又叫特种黄铜，它强度高、硬度大、耐化学腐蚀性强。
还有切削加工的机械性能也较黄铜材料突出。
由黄铜所拉成的无缝铜管，质软、耐磨性能强。
黄铜无缝管可用于热交换器和冷凝器、低温管路、海底运输管。
制造板料、条材、棒材、管材，铸造零件等。
含铜在62%～68%，塑性强，制造耐压设备等。
根据黄铜中所含合金元素种类的不同，黄铜分为普通黄铜和特殊黄铜两种。
压力加工用的黄铜称为变形黄铜。
1．普通黄铜（1）普通黄铜的室温组织普通黄铜是铜锌二元合金，其含锌量变化范围较大，因此其室温组织也有很大不同。
根据Cu－Zn二元状态图（图6），黄铜的室温组织有三种：含锌量在35%以下的黄铜，室温下的显微组织由单相的α固溶体组成，称为α黄铜；含锌量在36%～46%范围内的黄铜，室温下的显微组织由（α+β）两相组成，称为（α+β）黄铜（两相黄铜）；含锌量超过46%～50%的黄铜，室温下的显微组织仅由β相组成，称为β黄铜。
（2）压力加工性能α单相黄铜（从H96至H65）具有良好的塑性，能承受冷热加工，但α单相黄铜在锻造等热加工时易出现中温脆性，其具体温度范围随含Zn量不同而有所变化，一般在200～700℃之间。
因此，热加工时温度应高于700℃。
单相α黄铜中温脆性区产生的原因主要是在Cu-Zn合金系α相区内存在着Cu3Zn和Cu9Zn两个有序化合物，在中低温加热时发生有序转变，使合金变脆；另外，合金中存在微量的铅、铋有害杂质与铜形成低熔点共晶薄膜分布在晶界上，热加工时产生晶间破裂。
实践表明，加入微量的铈可以有效地消除中温脆性。
两相黄铜（从H63至H59），合金组织中除了具有塑性良好的α相外，还出现了由电子化合物CuZn为基的β固溶体。
β相在高温下具有很高的塑性，而低温下的β′相（有序固溶体）性质硬脆。
铜及铜合金性能特点(1) 优异的物理、化学性能：纯铜导电性、导热性极佳，铜合金的导电、导热性也很好。
铜及铜合金对大气和水的抗蚀能力很高。
铜是抗磁性物质。
(2) 良好的加工性能：塑性很好，容易冷、热成形；铸造铜合金有很好的铸造性能。
(3) 某些特殊机械性能：例如优良的减摩性和耐磨性(如青铜及部分黄铜)，高的弹性极限和疲劳极限(如铍青铜等)。
(4) 色泽美观一.纯铜(紫铜)纯铜呈紫红色，常称紫铜，工业纯铜分为四种：T1、T2、T3、T4。
编号越大，纯度越低。
用途用于制作电导体及配制合金。
纯铜的强度低, 不宜作结构材料。
纯铜管二. 铜合金（一）黄铜以锌为主要合金元素的铜合金称为黄铜。
按照化学成分，黄铜分普通黄铜和复杂黄铜两种。
(1) 普通黄铜普通黄铜牌号普通黄铜是铜锌二元合金，其退火组织可以是单相α或双相α+ β’, 并分别称为α黄铜(单相黄铜)和双相黄铜。
Cu-Zn合金相图(a) 单相黄铜(b) 双相黄铜铜锌合金的显微组织单相黄铜H80、H70、H68塑性很好，适于制作冷轧板材、冷拉线材、管材及形状复杂的深冲零件。
双相黄铜H62、H59 可进行热变形，通常热轧成棒材、板材。
可铸造。
(2) 复杂黄铜复杂黄铜牌号①铅黄铜HPb63-3铅改善切削加工性能，提高耐磨性，对强度影响不大，略微降低塑性。
用于要求良好切削性能及耐磨性能的零件(如钟表零件等)，铸造铅黄铜可制作轴瓦和衬套。
②锡黄铜 HSn62-1锡显著提高黄铜在海洋大气和海水中的抗蚀性，并使强度有所提高。
压力加工锡黄铜广泛用于制造海船零件。
③铝黄铜HAl60-1-1 铝提高黄铜的强度和硬度(但使塑性降低)，改善在大气中的抗蚀性。
制作海船零件及其它机器的耐蚀零件。
铝黄铜中加入适量的镍、锰、铁后，还可得到高强度、高耐蚀性的复杂黄铜，制造大型蜗杆、海船螺旋浆等重要零件。
④硅黄铜HSi65-1.5-3硅显著提高黄铜的机械性能、耐磨性和耐蚀性。
硅黄铜具有良好的铸造性能，并能进行焊接和切削加工，主要用于制造船舶及化工机械零件。
一、纯铜纯铜是玫瑰红色金属，表面形成氧化铜膜后呈紫色，故工业纯铜常称紫铜或电解铜。
密度为8-9g/cm3，熔点1083°C。
纯铜导电性很好，大量用于制造电线、电缆、电刷等；导热性好，常用来制造须防磁性干扰的磁学仪器、仪表，如罗盘、航空仪表等；塑性极好，易于热压和冷压力加工，可制成管、棒、线、条、带、板、箔等铜材。
纯铜产品有冶炼品及加工品两种。
分别见表6和表7。
表6冶炼铜的牌号、成分及用途表7加工铜的组别、牌号及成分二、铜合金（1）黄铜黄铜是铜与锌的合金。
最简单的黄铜是铜——锌二元合金，称为简单黄铜或普通黄铜。
改变黄铜中锌的含量可以得到不同机械性能的黄铜。
黄铜中锌的含量越高，其强度也较高，塑性稍低。
工业中采用的黄铜含锌量不超过45%，含锌量再高将会产生脆性，使合金性能变坏。
为了改善黄铜的某种性能，在一元黄铜的基础上加入其它合金元素的黄铜称为特殊黄铜。
常用的合金元素有硅、铝、锡、铅、锰、铁与镍等。
在黄铜中加铝能提高黄铜的屈服强度和抗腐蚀性，稍降低塑性。
含铝小于4%的黄铜具有良好的加工、铸造等综合性能。
在黄铜中加1%的锡能显著改善黄铜的抗海水和海洋大气腐蚀的能力，因此称为“海军黄铜”。
锡还能改善黄铜的切削加工性能。
黄铜加铅的主要目的是改善切削加工性和提高耐磨性，铅对黄铜的强度影响不大。
锰黄铜具有良好的机械性能、热稳定性和抗蚀性；在锰黄铜中加铝，还可以改善它的性能，得到表面光洁的铸件。
黄铜可分为铸造和压力加工两类产品。
常用加工黄铜的化学成分，见表8。
表8常用加工黄铜的化学成分(2)青铜青铜是历史上应用最早的一种合金，原指铜锡合金，因颜色呈青灰色，故称青铜。
为了改善合金的工艺性能和机械性能，大部分青铜内还加入其它合金元素，如铅、锌、磷等。
由于锡是一种稀缺元素，所以工业上还使用许多不含锡的无锡青铜，它们不仅价格便宜，还具有所需要的特种性能。
无锡青铜主要有铝青铜、铍青铜、锰青铜、硅青铜等。
此外还有成份较为复杂的三元或四元青铜。

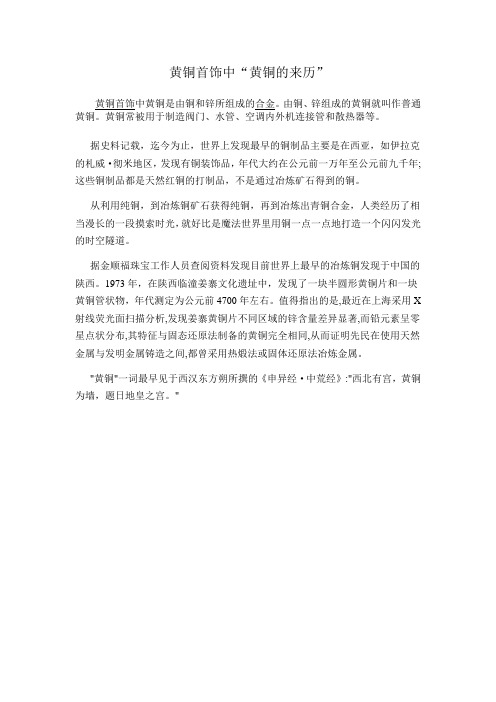

黄铜首饰中“黄铜的来历”
黄铜首饰中黄铜是由铜和锌所组成的合金。
由铜、锌组成的黄铜就叫作普通黄铜。
黄铜常被用于制造阀门、水管、空调内外机连接管和散热器等。
据史料记载，迄今为止，世界上发现最早的铜制品主要是在西亚，如伊拉克的札威·彻米地区，发现有铜装饰品，年代大约在公元前一万年至公元前九千年;这些铜制品都是天然红铜的打制品，不是通过冶炼矿石得到的铜。
从利用纯铜，到冶炼铜矿石获得纯铜，再到冶炼出青铜合金，人类经历了相当漫长的一段摸索时光，就好比是魔法世界里用铜一点一点地打造一个闪闪发光的时空隧道。
据金顺福珠宝工作人员查阅资料发现目前世界上最早的冶炼铜发现于中国的陕西。
1973年，在陕西临潼姜寨文化遗址中，发现了一块半圆形黄铜片和一块黄铜管状物，年代测定为公元前4700年左右。
值得指出的是,最近在上海采用X 射线荧光面扫描分析,发现姜寨黄铜片不同区域的锌含量差异显著,而铅元素呈零星点状分布,其特征与固态还原法制备的黄铜完全相同,从而证明先民在使用天然金属与发明金属铸造之间,都曾采用热煅法或固体还原法冶炼金属。
"黄铜"一词最早见于西汉东方朔所撰的《申异经·中荒经》:"西北有宫，黄铜为墙，题日地皇之宫。
"。
ZCuZn38铸造黄铜成分性能详细介绍ZCuZn38铸造黄铜材料名称：ZCuZn38铸造铜合金(38黄铜，金属型)牌号：ZCuZn38标准：GB/T 1176-1987性能及应用：ZCuZn38铸造铜合金有优良的铸造性能和较高的力学性能和耐磨性，可切削性能好,可以焊接，耐蚀性较好，有应力腐蚀开裂倾向。
ZCuZn38铸造铜合金用于一般结构件和耐蚀零件，如法兰，阀座，趾甲、手柄和螺母等。
化学成份：铜Cu ：60.0～63.0锡Sn ：≤1.0(不计入杂质总和)锌Zn：其余磷P：≤0.01(杂质)铝Al：≤0.5(杂质)铁Fe：≤0.8(杂质)锑Sb ：≤0.1(杂质)铋Bi：≤0.002(杂质)注：杂质总和≤1.5力学性能：抗拉强度σb (MPa)：≥295伸长率δ5 (%)：≥30硬度：≥685HB热处理规范：浇注温度1060～1100℃。
铸造方法：金属型铸造ZCuZn38铸造黄铜公司主要材料有以下类型：1.铜棒：黄铜棒、锡青铜棒、紫铜棒、铍青铜棒材、白铜棒、杯士铜棒、磷铜棒、铅黄铜棒、铝合金棒等等；2.铜板：黄铜板、紫铜棒、铍青铜板材、洋白铜板、锡青铜板材、磷铜板、铝合金板等等；3.铜线：黄铜线、紫铜线、磷铜线、白铜线、弹簧线、螺丝线、铝合金线等等；4.铜带：黄铜带、紫铜带、铍青铜带材、磷铜带、锌白铜带材、无氧铜带材、磷脱氧铜带、铝合金带材等等；5.铜管：黄铜管、紫铜管、锡青铜管、铍铜管、杯士铜管、铝合金管等等；6.铜排：黄铜排、紫铜排、铝合金排等等；材质有：H59、H59-1、H59-2、H59-3、H60、H60-2、H62、H63、H65、H68、H70、H80、H90；C1100、C1020、C2680、C2800、C2600、C2801、C5191、C5210、C2200、C7521、C7541、C17200、C1070、C7701、QSn6.5-0.1、QSn8-0.3、QSn4-0.3、BZn18-18、BZn15-20、CuBe2等等诸多材质，欢迎广大客户前来订购取样。
各国铜牌号及标准对照表铜合金牌号对照表一、铅黄铜牌号对照表二、普通黄铜牌号对照表三、紫铜牌号对照表常用铜合金牌号化学成分--中国牌号一、铅黄铜系列二、普通黄铜系列三、紫铜系列一、铅黄铜系列二、普通黄铜系列三、紫铜系列一、铅黄铜系列二、普通黄铜系列三、紫铜系列一、铅黄铜系列二、普通黄铜系列三、紫铜系列一、铅黄铜系列二、普通黄铜系列三、紫铜系列一、铅黄铜系列二、普通黄铜系列三、紫铜系列英国标准化学成分对照表标准号：BSG017-1981欧标材质标准（EN12164）化学成份成份牌号Cu铜Al铝Fe铁Ni镍Pb铅Sn锡 Zn锌其他密度（g/㎝3）CuZn21Si3P (CW724R) 76 ≤0.09 其余CuZn40 (CW509L) 60.5 ≤0.2 其余CuZn42 (CW510L) 58 ≤0.2 其余CuZn38As (CW511L) 62.5 ≤0.2 其余CuZn36Pb3 (CW603N) 60-62 ＜0.05 ＜0.3 ＜0.3 2.5-3.5 ＜0.2 其余0.2 8.5 CuZn38Pb4 (CW609N) 57-59 ＜0.05 ＜0.3 ＜0.3 3.5-4.2 ＜0.3 其余0.2 8.4 CuZn39Pb3 (CW614N) 57-59 ＜0.05 ＜0.3 ＜0.3 2.5-3.5 ＜0.3 其余0.2 8.4 CuZn40Pb2 (CW617N) 57-59 ＜0.05 ＜0.3 ＜0.3 1.6-2.5 ＜0.3 其余0.2 8.4 CuZn37Pb2 (CW606N) 61-62 ＜0.05 ＜0.2 ＜0.3 1.6-2.5 ＜0.2 其余0.2 8.4 CuZn38Pb2 (CW608N) 60-61 ＜0.05 ＜0.2 ＜0.3 1.6-2.5 ＜0.2 其余0.2 8.4 CuZn39Pb2 (CW612N) 59-60 ＜0.05 ＜0.3 ＜0.3 1.6-2.5 ＜0.3 其余0.2 8.4 CuZn35Pb1 (CW600N) 62.5-64 ＜0.05 ＜0.1 ＜0.3 0.9-1.6 ＜0.1 其余＜0.1 8.5 CuZn35Pb2 (CW601N) 62-63.5 ＜0.05 ＜0.1 ＜0.3 1.6-2.5 ＜0.1 其余＜0.1 8.5 CuZn38Pb1 (CW607N) 60-61 ＜0.05 ＜0.2 ＜0.3 0.8-1.8 ＜0.2 其余＜0.2 8.4 CuZn39Pb0.5(CW610N) 59-60.5 ＜0.05 ＜0.2 ＜0.3 0.2-0.8 ＜0.2 其余＜0.2 8.4 CuZn39Pb1 (CW611N) 59-60 ＜0.05 ＜0.2 ＜0.3 0.8-1.6 ＜0.2 其余＜0.2 8.4 CuZn36Pb2As(CW602N) 61-63 ＜0.05 ＜0.1 ＜0.3 1.7-2.8 ＜0.1 其余＜0.2 8.4注：CuZn36Pb2As(CW602N) As砷含量：0.02-0.05；Mn含量<0.1。

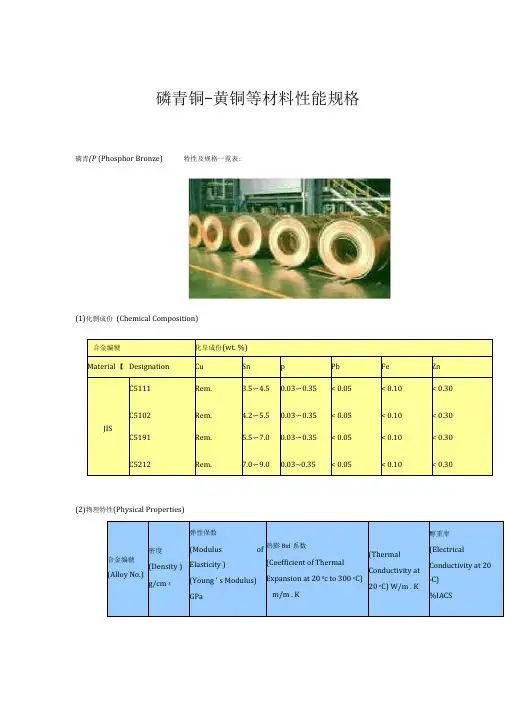

磷青铜-黄铜等材料性能规格磷青(P (Phosphor Bronze) 特性及规格一霓表:(1)化剽成份(Chemical Composition)(2)物理特性(Physical Properties)(3)檄械T(Mechanical Properties)黄铜(Brass)特性及规格一霓表:(1)化剽成份(Chemical Composition)(2)物理特性(Physical Properties)(3)檄械T(Mechanical Properties)W^C194合金(HSM Copper)特性及规格一霓表:(1)化H成份(Chemical Composition)(2)物理特性(Physical Properties)(3)檄械T(Mechanical Properties)Vs MIR (Copper)特性及规格一霓表:(1)化H成份(Chemical Composition)(2)物理特性(Physical Properties)(3)檄械T(Mechanical Properties)■OQQQQ ■QQ令今.令.* =磷青铜(Phosphor Bronze)合金各规格封照表铜合金板材厚度公差(Thickness tolerances for strip): 缸铜(C1100、C1200、C1220)黄铜磷青铜(C2600、C2680、C2801)铜合金板材宽度公差(Width tolerances for strip):铜合金板材蛇^度公差(Permissible max. value on camber):* Dimensional tolerances shall be in accordance with JIS H3100Direction of Rolling W=Widih of Strip。
