pci术概念-回复PCI（Peripheral Component Interconnect）是一种计算机总线标准，用于连接计算机主板上的外部设备。
它是一种通用的、高带宽的、并行的总线，并且被广泛应用于电脑或服务器系统中。
本文将逐步回答有关PCI 术语和概念的问题。
第一节：PCI的背景和起源PCI的概念最早起源于1987年，由Intel、Digital Equipment Corporation（DEC）、IBM和NCR共同提出。
他们旨在开发一种用于连接计算机主板上的外部设备的标准，以替代旧的ISA（Industry Standard Architecture）总线。
于是，PCI总线被设计出来，并在1992年正式发布。
第二节：PCI的结构和工作原理PCI总线的结构包括主板上的插槽、扩展插槽和总线控制器等组件。
每个PCI插槽都可以支持一个PCI扩展卡。
PCI总线采用的是多总线主板结构，因此可以同时支持多个PCI设备。
总线控制器负责协调和管理这些设备之间的数据传输。
第三节：PCI的版本和规格PCI标准经历了多个版本的更新和改进，每个版本都引入了新的特性和功能。
主要的PCI版本包括：PCI 1.0、PCI 2.0、PCI 2.1、PCI 2.2、PCI-X、PCI Express和PCIe 2.0等。
每个版本都有自己的规格和性能参数，如带宽、时钟频率和信号电压等。
第四节：PCIe和PCI的比较PCIe（Peripheral Component Interconnect Express）是最新的PCI版本，它与传统的PCI总线相比具有更高的性能和更先进的特性。
PCIe采用了一种全新的串行通信协议，而不是并行通信。
这使得PCIe具备了更高的带宽和更低的延迟。
此外，PCIe还引入了独立的通道概念，允许多个设备同时进行数据传输。
第五节：PCIe的拓扑结构PCIe拓扑结构指的是PCIe设备之间的连接方式。
PCIe支持多种拓扑结构，包括点对点、星型、链状和多层。

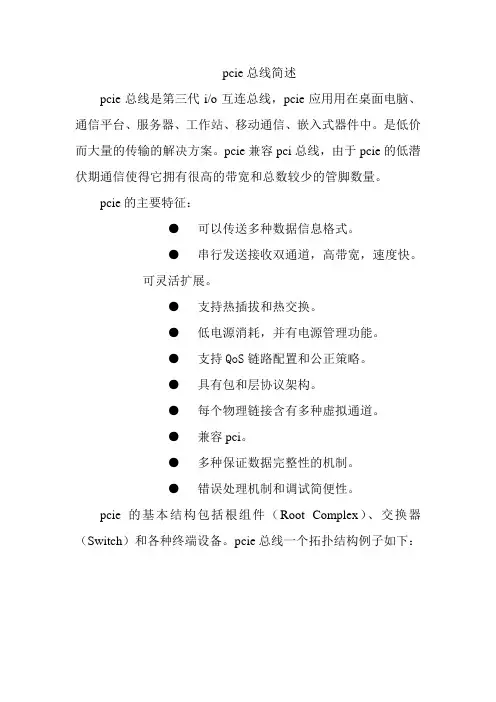

pcie总线简述pcie总线是第三代i/o互连总线，pcie应用用在桌面电脑、通信平台、服务器、工作站、移动通信、嵌入式器件中。
是低价而大量的传输的解决方案。
pcie兼容pci总线，由于pcie的低潜伏期通信使得它拥有很高的带宽和总数较少的管脚数量。
pcie的主要特征：●可以传送多种数据信息格式。
●串行发送接收双通道，高带宽，速度快。
可灵活扩展。
●支持热插拔和热交换。
●低电源消耗，并有电源管理功能。
●支持QoS链路配置和公正策略。
●具有包和层协议架构。
●每个物理链接含有多种虚拟通道。
●兼容pci。
●多种保证数据完整性的机制。
●错误处理机制和调试简便性。
pcie的基本结构包括根组件（Root Complex）、交换器（Switch）和各种终端设备。
pcie总线一个拓扑结构例子如下：Root Complex（根组件）：root Complex为下层io设备连接到cpu提供路径。
endpoint（终端设备）：就是接收请求（request）或者发送应答（completer）的总线终端设备。
Swith（路由器）:为上游器件和下游器件通信选择路径，如下图。
一个基本的数据链路（Link）如下图：一个基本的pcie数据链路至少两对差分驱动信号如图：一对是接收，一对是发送。
如图是一条lane，每个数据链路（link）至少包含一个lane，为了线性增加link的带宽，link支持*N条lanes（N=1、2、4、8、12、16、32）。
例如单条lane支持的单向带宽是 2.5gb/s，那么一个数据链路单方向支持的最高带宽就80gb/s。
pcie总线规范包括以下各子层协议：pcie总线包括Transaction Layer（处理层）、Data Link Layer （数据链路层）、Physical Layer（物理层）。
pcie总线使用包来完成器件之间的通信。
这些数据包信息在Transaction Layer 和Data Link Layer中形成，即除了数据信息外，在不同的层中加入不同的开销，以方便管理，如下图。

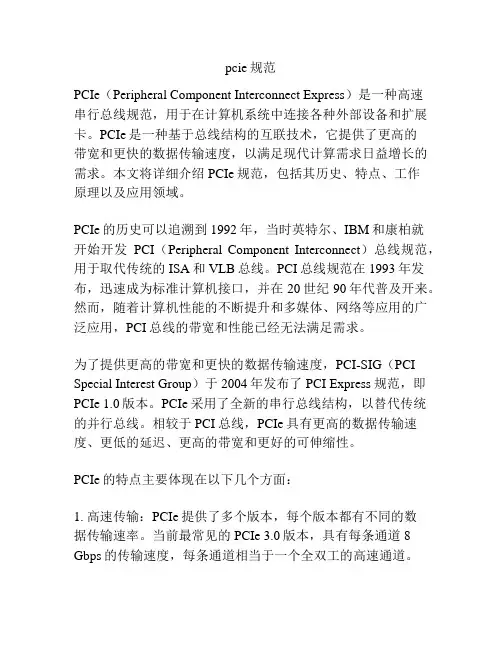

pcie规范PCIe（Peripheral Component Interconnect Express）是一种高速串行总线规范，用于在计算机系统中连接各种外部设备和扩展卡。
PCIe是一种基于总线结构的互联技术，它提供了更高的带宽和更快的数据传输速度，以满足现代计算需求日益增长的需求。
本文将详细介绍PCIe规范，包括其历史、特点、工作原理以及应用领域。
PCIe的历史可以追溯到1992年，当时英特尔、IBM和康柏就开始开发PCI（Peripheral Component Interconnect）总线规范，用于取代传统的ISA和VLB总线。
PCI总线规范在1993年发布，迅速成为标准计算机接口，并在20世纪90年代普及开来。
然而，随着计算机性能的不断提升和多媒体、网络等应用的广泛应用，PCI总线的带宽和性能已经无法满足需求。
为了提供更高的带宽和更快的数据传输速度，PCI-SIG（PCI Special Interest Group）于2004年发布了PCI Express规范，即PCIe 1.0版本。
PCIe采用了全新的串行总线结构，以替代传统的并行总线。
相较于PCI总线，PCIe具有更高的数据传输速度、更低的延迟、更高的带宽和更好的可伸缩性。
PCIe的特点主要体现在以下几个方面：1. 高速传输：PCIe提供了多个版本，每个版本都有不同的数据传输速率。
当前最常见的PCIe 3.0版本，具有每条通道8 Gbps的传输速度，每条通道相当于一个全双工的高速通道。
2. 可伸缩性：PCIe采用点对点连接的拓扑结构，每个设备都有一个独立的通道，与其他设备无冲突。
这种可伸缩性使得PCIe可以支持大量的设备以及更复杂的系统架构。
3. 低延迟：由于PCIe采用了串行传输，相较于并行总线具有更低的延迟，能够更快地处理数据。
4. 热插拔支持：PCIe支持热插拔特性，即可以在计算机运行时插入或拔出设备，而不需要重启计算机。
总线标准有哪些总线标准是指计算机系统中用于连接各个硬件设备的通信标准。
它规定了数据传输的格式、速率、协议等，是计算机系统中非常重要的一部分。
在计算机领域中，总线标准的不同会直接影响到硬件设备的兼容性和性能表现。
下面我们将介绍一些常见的总线标准。
1. PCI总线标准。
PCI（Peripheral Component Interconnect）总线是一种用于连接扩展卡的总线标准，它是目前应用最为广泛的总线标准之一。
PCI总线标准规定了数据传输的格式、时序、电气特性等，支持热插拔和即插即用功能。
PCI总线标准有多个版本，包括PCI、PCI-X和PCI Express等，它们在传输速率和带宽上有所不同，适用于不同的硬件设备。
2. USB总线标准。
USB（Universal Serial Bus）总线是一种用于连接外部设备的总线标准，它是目前应用最为广泛的外部设备连接标准之一。
USB总线标准支持热插拔、即插即用功能，能够连接各种外部设备，如鼠标、键盘、打印机、摄像头等。
USB总线标准有多个版本，包括USB 1.0、USB 2.0、USB 3.0和USB 3.1等，它们在传输速率和功耗管理上有所不同，适用于不同类型的外部设备。
3. SATA总线标准。
SATA（Serial ATA）总线是一种用于连接存储设备的总线标准，它是目前应用最为广泛的存储设备连接标准之一。
SATA总线标准支持高速数据传输，能够连接硬盘、固态硬盘等存储设备。
SATA总线标准有多个版本，包括SATA 1.0、SATA 2.0和SATA 3.0等，它们在传输速率和数据传输协议上有所不同，适用于不同类型的存储设备。
4. Ethernet总线标准。
Ethernet总线是一种用于局域网通信的总线标准，它是目前应用最为广泛的局域网通信标准之一。
Ethernet总线标准规定了数据帧的格式、传输速率、碰撞检测等，能够连接多台计算机和网络设备，实现数据通信和共享。
