安全阀基本知识ppt课件

频跳后果
1、导向平面由于反复高频磨擦造成表面划伤或局部材料疲劳实效。
2、密封面由于高频碰撞造成损伤。 3、由于高频振颤造成弹簧实效。 4、由频跳所带来的阀门及管道振颤可能会破坏
焊接材料和系统上其他设备。 5、由于安全阀在频跳时无法达到需要的排放量，
系压统力压。力有安可全能阀继a4续1h升.or压g 并超过最大允许工作
22弹簧安全阀的结构23弹簧安全阀起跳曲线24弹簧安全阀结构25弹簧安全阀结构26先导式安全阀结构活塞密封活塞密封活塞导向活塞导向不平衡移动副活塞不平衡移动副活塞导管导管弹性阀座弹性阀座27先导式安全阀的工作原理30安全阀工作不正常的因素安全阀的频跳是一种阀门高频反复开启关闭的现象
安全阀基本知识
安全阀
一切有过压可能的设施都需要安全阀的保护!
这里的压力可以在200KG以上,也可以在1KG以下!
安全阀
几个压力概念
• 设定压力(set pressure)安全阀起跳压力
• 背压(back pressure)安全阀出口压力
• 超压(overpressure)表示安全阀开启后至全开期间入口积聚的压力.
安全阀
频跳的原因
• C、安全阀的额定排量远远大于所需排量。 • • 由于所选的安全阀的喉径面积远远大于
所需，安全阀排放时过大的排量导致压力容器内局部压力下降过快，而系统本身的超压状态没有得到缓解，使安全阀不得不再次起跳
安全阀
安全阀工作不正常的因素
• 阀门拒跳： • 当系统压力达到安全阀的起跳压力
P2
Seat
压力下高效能地工作.
P1 安全阀
先导式安全阀的优点
• 平衡背压能力优秀 • 有突开型/调节型两
种动作特性 • 可远传取压

特种设备之安全阀--课件PPT演示文稿

当安全阀启闭压差过小或产生跳动时，应顺时针旋转下调节环，使下调节环下移，每次调整不准超过两圈。如仍满足不了要求时，顺时针旋转上调节环，使上调节环下降，启闭压差可变大，跳动就会消失。
当安全阀启闭压差过大时，反时针旋转上调节环，使上调节环上升，启闭压差可以变小。
调整上调节环，可改变启闭压差。最佳的调整是首先保证阀门的全行
6
特种设备之安全阀
四、安全阀的构造及工作原理 1、杠杆重锤式安全阀
1-反冲盘 2-重锤 3-杠杆 4-阀瓣 5-阀座
杠杆重锤式安全阀工作原理：重锤2通过杠杆3将重力作用在阀杆上，使阀瓣4紧压在阀座5上，保持阀门关闭。当容器内的压力大于重锤作用在阀瓣上的力时，阀瓣开启，蒸汽通过环形间隙高速流出，遇到反冲盘，使流束改变方向，产生的反作用力使阀杆进一步上升，开大阀门。调整反冲盘的位置，可以改变安全阀的升程和回座压力，调整重锤的位置，可以得到不同的开启压力。
阀瓣回座后有少量蒸汽泄漏时，用手动排放蒸汽吹出异物。如继续泄漏时则可用垫块压住阀杆，制止泄漏。当阀座温度达到均匀，即可制止泄漏。当仍制止不了时，则要研磨密封面。
起跳压力和回座压力的微小误差，就不要再调整。尽量减少调整次数，每次调整要等阀门各部温度下降平稳后进行，一般间隔半小时。
为保证人身安全，要调整上、下调节环、、调整螺栓位置时，必须使锅炉压力下降到起跳压力的90％以下进行。排放蒸汽时应远离阀门，不要靠近阀门，避免烫伤。
a h平面密封b.d锥形密封c球形密封f.g刀形密封e.i带弹性密封面的密封
14
特种设备之安全阀
锥形密封那样阀瓣和阀座要有高精度的同轴度。在压力低于9.8MPa可靠，压力更高不适合。锥形密封：适用于压力较高的场合，在制造精密并堆焊硬质合金的情况下，它能保证阀门开启时灵敏度高，动作稳定。带弹性密封：又叫热阀瓣密封形式，它适用于高温介质中阀座和阀瓣有可能发生热变形的场合。当介质温度高，介质流过阀门发生节流，温度降低，在密封材料中造成温度梯度，引起密封材料热变形。这种形式中的弹性密封面较薄，受热均匀，因此热变形小。

安全阀ppt

• C、安全阀的额定排量远远大于所需排量。由于所选的安全阀的喉径面积远远大于所需，安全阀排放时过大的排量导致压力容器内局部压力下降过快，而系统本身的超压状态没有得到缓解，使安全阀不得不再次起跳
阀门拒跳：当系统压力达到安全阀的起跳压力时，阀门不起跳的现象。
安全阀拒跳的原因
• • • •
1、阀门整定压力过高。 2、阀门内落入大量杂质从而使阀办座和导套间卡死或摩擦力过大。 3、弹簧之间夹入杂物使弹簧无法被正常压缩。 4、阀门安装不当，使阀门垂直度超过极限范围（正负两度）从而使阀杆组件在起跳过程中受阻。 • 5、排气管道没有被可靠支撑或由于管道受热膨胀移位从而对阀体产生扭转力，导致阀体内机构发生偏心而卡死。阀门不回座或回座比过大：安全阀正常起跳后长时间无法回座，阀门保持排放状态的现象。
频跳后果 1、导向平面由于反复高频磨擦造成表面划伤或局部材料疲劳实效。 • 2、密封面由于高频碰撞造成损伤。 • 3、由于高频振颤造成弹簧实效。 • 4、由频跳所带来的阀门及管道振颤可能会破坏焊接材料和系统上其他设备。 • 5、由于安全阀在频跳时无法达到需要的排放量，系统压力有可能继续升压并超过最大允许工作压力。
（２）安全阀安装还须同时注意以下要求： ① 安全阀进口管路的通径不宜小于安全阀进口的公称通径； ② 排入大气气体安全阀的放空管，出口应高于操作面2.5米以上。在室内的须引至室外； ③ 安全阀排泄管较长时，应给予固定，以防震动； ④ 如排放的是有毒或易燃流体时，安全阀排泄管应高出周围最高建筑物或设备2米，且15米以内不得有明火。

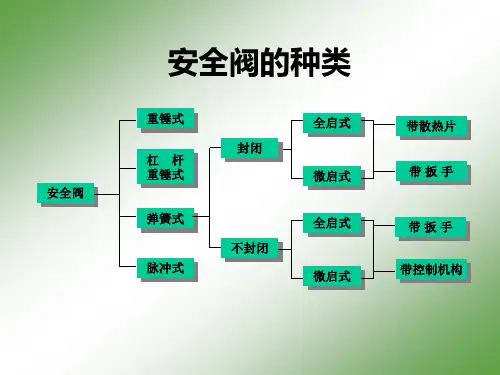

安全阀的种类
重锤式杠杆重锤式安全阀弹簧式不封闭脉冲式微启式全启式带构
安全阀的结构
弹簧式式安全阀：
1. 保护罩 2. 调整螺杆 3. 阀杆 4. 弹簧 5. 阀盖 6. 导向套 7. 阀瓣 8. 反冲盘 9. 调节环 10.阀体 11.阀座

阀门部件连接及密封讲幻灯片PPT

这是一种较新的法兰连接形式，它是随着各种图8-30 透镜图8-31 O形圈
橡胶O形圈的出现而发展起来的，其密封效果比一式法兰连接式法兰连接般平垫圈可靠。
9
2021/5/24
8.4.2 螺纹连接
这是一种简便的连接方法,常用于小阀门。分两种情况:
1）直接密封：如图8-32A处。
内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充；其中聚四氟乙烯生料带，使用日见广泛；这种材料耐腐蚀性能很好，密图8-32 螺纹连接封效果极佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
螺纹闸板架连接只作升降运动。用于明杆阀门。
7
2021/5/24
3）撞击式连接：如图8-24所示。
这种连接用于某些高压阀门；为
了增大开启力和关闭力，在手轮与阀杆螺母的连接处，留有适当空间，可让手
轮游动很大角度，在开闭阀门的瞬间，
猛烈旋转手轮，使它对阀杆螺母产生一个撞击力，这个力量大大超过单纯旋转
利用自紧密封原理做成的阀门一般是高压阀门。图8-37 是自紧阀门的一种。
阀门连接的形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起；有的非金属阀门，采用承插式连接，等
等。阀门使用者要根据具休情况具体对待。
11
图8-35 卡箍连接
图8-36 自紧连接
图8-37 采用自紧连接的阀门
2021/5/24
针形阀阀瓣与阀杆为一体。
图8-17 上螺母连接
图8-19 钢丝圈连接
图8-20 碾合连接
6
2021/5/24
7）闸板螺纹连接：如图8-21所示。

三大安全附件课件

目录 content
安全阀是锅炉上单重要安全附件，它对锅炉内部压力极限值的控制及锅炉的安全保护均起着重要作用
视频
校验工艺程序
质量验收
安全阀的结构示意图
保护罩
阀杆
弹簧
调整螺杆
阀盖
介质出口
扳手
调节圈
阀座
介质入口
导向套
阀瓣
1-1 弹簧式安全阀结构示意图
弹簧式安全阀:弹簧式安全阀指依靠弹簧的弹性压力而将阀的瓣膜或柱塞等密封件闭锁，一旦当压力容器的压力异常后产生的高压将克服安全阀的弹簧压力，所以闭锁装置被顶开，形成了一个泄压通道，将高压泄放掉。根据阀瓣开启高度不同又分为全起式和微起式两种。
安全风险点：高处坠落
A
D
B
发现防护用品不符合使用要求，立即停止使用登高作业安全注意事项、冲洗时避开正面面对水位计玻璃管防止玻璃管破碎伤人
C
2-3 安全风险管控
外观检查
2-4 外观检查
2-5 水位表冲洗作业流程
2-6 收尾工作
3
2
4
5
6
压力表冲洗作业流程图
安全风险管控
压力表冲洗工艺
谢谢大家
静重式安全阀：是以重锤的重量直接压在阀芯上，这种安全阀体积庞大、过于笨重、使用压力很低，只有在锅炉额定蒸汽压力≤0.1MPa的锅炉上才可以使用。
杠杆式安全阀：是有重锤通过杠杆加载于阀芯上，当锅炉工作压力超过阀芯上的压力时，阀芯被顶开，工质开始排出。特点是：载荷基本上不随开启高度而变化，对振动比较敏感，只能用在一些压力较低的锅炉上。
2
材料
1-4 作业前的准备
1-5 安全风险管控措施
1-6-1 外观检查
1-6-2 拆解上部阀体

常用阀门的类型和结构(PPT课件)

常用阀门的类型和结构
目录
❖ 第一节 ❖ 第二节 ❖ 第三节 ❖ 第四节 ❖ 第五节 ❖ 第六节
闸阀截止阀节流阀止回阀球阀安全阀
第一节闸阀
闸阀是利用闸板控制启闭的阀门。
闸板与流体流向垂直，改变闸板与阀座相对位置，即可改变通道大小或截断通道。
为保证关闭严密，闸板与阀座间需研磨配合。通常在闸板和阀座上嵌镶有不锈钢、硬质合金等耐腐蚀材料制成的密封面。
根据闸阀闸板的结构形式，闸阀可以分为平行式闸阀(平板阀)和锲式闸阀两大类。
1）平行式闸阀：密封面与垂直中心线平行，即两个密封面互相平行的闸阀。如下图所示。
在平行式闸阀中，以带推力楔块的结构最为常见，既在两闸板中间有双面推力楔块。
也有在两闸板间带有弹簧的，弹簧能产生予紧力，有利于闸板的密封。
碟式止回阀结构简单，只能安装在水平管道上，密封性较差。
四、管道式止回阀，阀瓣沿着阀体中心线滑动的阀门，如下图所示。
管道式止回阀是新出现的一种阀门，它的体积小，重量较轻，加工工艺性好，是止回阀发展方向之一。但流体阻力系数比旋启式止回阀略大。
第五节球阀
球阀是利用一个中间开孔的球体作阀芯，靠旋转球体 90°来实现阀的开启和关闭。主要作用是用于截断和需清管的管道上。
当压力降低到安全压力时，导阀阀瓣在弹簧力的作用下导阀关闭，主阀充气，在介质压力和弹簧压力的作用下推动活塞下行，使主阀关闭。
先导式安全阀是近几年引进的一种新型阀门，主要用于大口径和高压场合。
谢谢大家
放映结束感谢各位的批评指导！
谢谢！
让我们共同进步
40
弹簧式安全阀按阀体构造可分为：
a 全封闭式—排放时介质不会向外泄漏而全部通过排泄管排放。

安全阀的原理、安装及维护PPT课件

• （2）安全阀应垂直安装，并装设在容器或管道气相界面位置上。
•
（3）安全阀的出口应无阻力，避免背压现象，
若装设排泄管，其内径应大于安全阀的出口通径，
• 安全阀排除口应注意防冻，对盛装易燃或有毒、
最新课件
18
• 剧毒介质的容器，排泄管应直通室外安全地点或有进行妥善处理的设施，排泄管不准装设任何阀门。
统中总是存在着污垢和碎屑。为了确保外来杂质
不进入安全阀内，整个系统应该在安全阀安装前
进行充分的冲洗，安全阀应安装在污垢，铁锈和
碎屑不会聚集的地方。
•
蒸汽应用中，通过安全阀的安装降低泄露趋
最新课件
13
• 势也是很重要的一点，安全阀的安装应使凝结水不会聚在阀瓣的上游处。如下图，安全阀安装在蒸汽管道上方就可以做到这一点。
• （12）安全阀要有防止重锤自行移动的装置和限制杠杆越轨的导架，弹簧式安全阀要有提升手把和防止随便拧动调整螺钉的装置。
最新课件
26
• （13）它应垂直安装在锅商、集箱的最高位置。在安全阀和锅筒或集箱之间，不得装有取用蒸汽的出口管和阀门。
• （14）对于额定蒸汽压力小于或等于3.82MPa的
最新课件
30
成功的人不是赢在起点
而是赢在转折点。
谢谢！
最新课件
31
感谢亲观看此幻灯片，此课件部分内容来源于网络，如有侵权请及时联系我们删除，谢谢配合！
32
最新课件
5
一、安全阀的类别
•
安全阀口径一般都不大，常用的都在
DN15mm-DN80mm之间，超过150mm一般都
称为大口径安全阀。安全阀分全启式安全阀和微
启式安全阀。

典型安全阀结构与装配照片PPT课件

安全阀介绍
安全阀是一种安全保护用阀，它在受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。
安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。
14.10.2024
.
7
阀体外型及内部结构
14.10.2024
.
8
固定阀杆的轴承
14.10.2024
.
9
安全阀的阀盖
14.10.2024
.
10
波纹管安全阀的部件
波纹管
14.10.2024
.
11
波纹管和反冲盘
14.10.2024
.
12
先导式安全阀
14.10.2024
.
13
上图是先导式主阀的阀瓣
.
19
安装导套
14.10.2024
.
20
导套安装后
14.10.2024
.
21
组装弹簧、弹簧座及阀杆
14.10.2024
.
22
安装弹簧组件
14.10.2024
.
23
安装完弹簧组件
14.10.2024
.
24
在弹簧组件上安装阀盖
14.10.2024
.
25
安装弹簧上盖
14.10.2024
.
26
安装调整螺钉
14.10.2024
.
27
组装完毕后的剖面图
上图是从安全阀的阀体上端看内部的形状
下图是一个弹簧式安全阀的剖面图
14.10.2024

《安全阀知识》PPT课件

罐区
弹簧式
典型应用电站锅炉
长输管线
先导+重力板
不同类型安全阀的优缺点
弹簧式安全阀的优点
• 结构简单,可靠性高 • 适用范围广 • 价格经济 • 对介质不过分挑剔
100
弹簧式安全阀的缺点
• 预漏--由于阀座密封力随介质压力的升高而降低,所以会有预漏现象--在未达到安全阀设定点前,就有少量介质泄出.
雷日尔安全阀 LESER安全阀
• 德国LESER雷日尔安全阀 LESER GmbH & Co.是一家工业安全阀与减压阀的德国制造商，并在欧洲市场具有领导位置。自1818年创办以来，公司仍然保持 100%家族企业。LESER 公司是德国著名的安全阀专业生产厂家，有着200多年的发展历史，所生产的安全阀产品有23个系列，适用所有工业部门。LESER安全阀已通过大量安全技术监督认证机构的认证和许可，如 TUV、ASME/NB.Stoomvezen、劳氏 LloydBregister、意大利I.S.P.E.S.L、中国锅炉和压力容器检验许可CBPVI-China 、DNV、GL等，确保其产品在世界范围的适用。
7、由于弹簧压紧螺栓的锁紧螺母松脱，在阀门排放时由于振动时弹簧压紧螺栓松动上滑导致阀门的设定起跳值不断减小。 8、阀门安装不当，使阀门垂直度超过极限范围（正负两度）从而使阀杆组件在回落过程中受阻。 9、阀门的密封面中有杂质，造成阀门无法正常关闭。 10、锁紧螺母没有锁紧，由于管道震动下环向上运动，上平面高于密封面，阀门回座时无法密封
P1 P2
Resilient Seat
P1
先导式安全阀的优点
• 平衡背压能力优秀 • 有突开型/调节Fra bibliotek两种动作特性

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

1
安全阀介绍
按安全阀阀瓣开启高度可分为微启式安全阀和全启式安全阀。按结构形式来分，要分为垂锤式、杠杆式、弹簧式和先导式。
此次参观学习的中国航天工业总公司第十一研究所设计研制的安全阀，拍了一些照片，整理出来，向大家介绍安全阀的结构，增加感性认识，增加对安全阀工作原理的正确理解，更好的做好设计！
安全阀介绍
安全阀是一种安全保护用阀，它在受外力作用下处于常闭状态，当设备或管道内的介质压力升高，超过规定值时自动开启，通过向系统外排放介质来防止管道或设备内介质压力超过规定数值。
安全阀属于自动阀类，主要用于锅炉、压力容器和管道上，控制压力不超过规定值，对人身安全和设备运行起重要保护作用。
21
组装弹簧、弹簧座及阀杆
22
安装弹簧组件
23
安装完弹簧组件
24
在弹簧组件上安装阀盖
25
安装弹簧上盖
26
安装调整螺钉
27
组装完毕后的剖面图
上图是从安全阀的阀体上端看内部的形状
下图是一个弹簧式安全阀的剖面图
28
开放式安全阀
29
密闭式安全阀
30
此片先介绍安全阀的结构零件，再介绍它的组装。
2
弹簧式安全阀
弹簧式安全阀主要依靠弹簧的作用力而工作，弹簧式安全阀中又有封闭和不封闭的，一般易燃、易爆或有毒的介质应选用封闭式，蒸汽或惰性气体等可以选用不封闭式。
3
弹簧式安全阀介绍
每个弹簧式安全阀由以下几个主要部件组成：阀体阀座反冲盘（它和喷嘴是组合在一起的）导套弹簧波纹管（仅用于波纹管式安全阀）阀盖阀帽调节螺母
波纹管安全阀的部件
波纹管
11
波纹管和反冲盘
12
先导式安全阀
13
上图是先导式主阀的阀瓣
先导式安全阀
下图是先导式安全阀的导套
14
先导式安全阀
中间有孔的部件是先导式的阀座
15
弹簧式安全阀
阀体及阀座
16
安装反冲盘
17
安装阀体与阀瓣
18
4
弹簧式安全阀
右图是弹簧式安全阀的阀座，图中上端的内圆就是安全阀的喷嘴部分
左图是导套，是保证阀芯不会偏离阀体中心的部件
5
反冲盘
弹簧式安全阀
另一方向看反冲盘，中间是阀瓣
6
弹簧式安全阀
波纹管扣在反冲盘上
弹簧及弹簧座
7
阀体外型及内部结构
8
固定阀杆的轴承
9
安全阀的阀盖
10
