管棚施工技术交底

1．适用范围

适用于吉县至河津LJ1标隧道φ108大管棚施工作业。

吉县至河津高速公路LJ1合同段，起讫点里程为ZK1+440～ZK3+500、K1+440～K3+500，线路全长2.060千米，主要内容有路基、隧道等工程。隧道位于黄土覆盖中、低山区，山顶浑圆，山脊持续，微地貌表现为黄土梁、中陡坡—陡坎及冲沟等;

2．作业准备

在动工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证办法，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。

检查钢管类型，规格，质量及其性能是不是与设计相符；按照钢管类型，规格及围岩情况准备钻孔及注浆机具。

3．技术要求

在松散破碎的软弱围岩、浅埋地段或隧道围岩变形大时可采用管棚超前支护。设计参数：

⑴ 管规格：外径108mm，壁厚6mm；

孔口管：热扎无缝钢管，外径127，壁厚4mm；

⑵ 距：环向间距40cm； ⑶ 角：外插角3°，可按如实际情况作调整；

⑷ 注浆材料：M20水泥浆；

⑸ 设置范围：拱部120°范围；

⑹ 长度：20m。

(7)其余参数详见附图《洞口管棚施工图(一)(二)》

4. 施工程序

大管棚为超前预支护，在隧道开挖前完成，导管上钻注浆孔，孔径10～16mm，孔纵向间距15～20cm，呈梅花形布置，尾部留100cm的不钻孔的止浆段,注浆参数：a、水泥浆和水玻璃体积比1:0.5,b、水灰比1:1；c、注浆压力一般为0.5～1.0MPa，终压2Mpa。当钻进地层易于成孔时，一般采用先钻孔、后插管(引孔顶入法)的方式。即钻孔完成后经检查合格后，将管棚持续接长，由钻机旋转顶进将其装入孔内。

本地质状况复杂，遇有砂卵石、岩堆、漂石或破碎带不易成孔时，可采用根管钻进工艺，即将套管及钻杆同时钻入，成孔后掏出内钻杆，顶进棚管，拨出外衣管。

一般施工程序为：施作护拱→搭钻孔平台安装钻机→钻孔→清孔验孔→安装管棚钢管→注浆

5．施工要求

5.1 大管棚施工

5.1.1 施作护拱

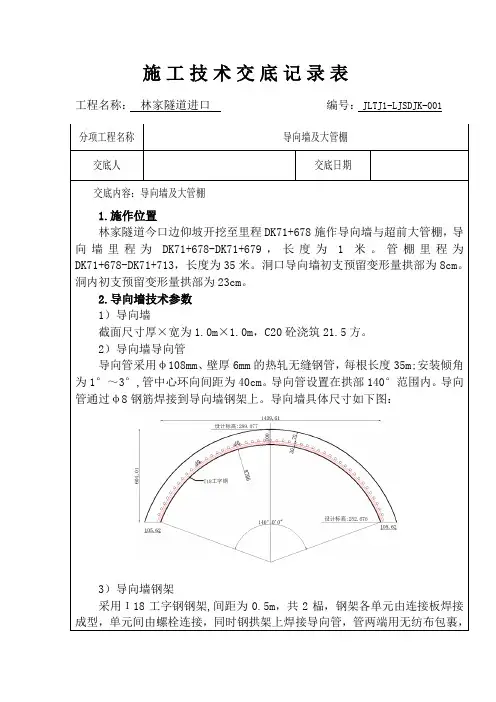

⑴混凝土护拱作为长管棚的导向墙，在开挖廓线之外拱部120o范围内施作，断面尺寸为0.6×2.0m，护拱内埋设钢筋支撑，钢筋与管棚孔口管连接成整体。导向墙环向长度可按照具体工点实际情况肯定，要保证其基础稳定性。

⑵孔口管作为管棚的导向管，它安设的平面位置、倾角、外插角的准确度直接影响管棚的质量。用全站仪以坐标法在工字钢架上定出其平面位置；用水准尺配合坡度板设定孔口管的倾角；用前后差距法设定孔口管的外插角。孔口管应牢固焊接在工字钢或其它定位钢筋上，避免浇筑混凝土时产生位移。

5.1.2 搭钻孔平台安装钻机

⑴钻机平台用钢管脚手架搭设，搭设平台应一次性搭好，钻孔由1～2台钻机由高孔位向低孔位进行。

管棚引孔顶入法工艺流程见图1。

⑵平台要支撑于稳固的地基上，脚手架连接要牢固、稳定，避免在施钻时钻机产生不均匀下沉、摆动、位移而影响钻孔质量。

⑶钻机定位：钻机要求与已设定好的孔口管方向平行，必需精准核定钻机位置。用全站仪、挂线、钻杆导向相结合的方式，反复调整，确保钻机钻杆轴线与孔口管轴线相吻合。

5.1.3 钻孔

⑴为了便于安装钢管，钻头直径采用127mm。

⑵岩质较好的可以一次成孔。钻进时产生坍孔、卡钻时，需补注浆后再钻进。
