CMOS电路原理

概述：

CMOS是意译自“互补金属氧化物半导体”（Complementary Metal-Oxide-Semiconductor）。CMOS电路是目前广泛应用的集成电路之一，其特点是功耗小、噪声低、集成度高、抗干扰能力强且适用于各行各业的电子设备中。相对其他电路而言，CMOS电路技术在集成度、功耗、速度和可靠性等方面有着巨大的优势。

CMOS电路结构：

CMOS电路的结构是由P型和N型的金属氧化物半导体场效应管（MOSFET）组成的。在晶圆制造过程中，将P型材料和N型材料穿插在一起刻出不同的现象形成电路，分别控制电路的导通和断开，从而实现电路基本功能。

CMOS电路原理：

CMOS电路的原理是利用场效应管P、N型控制中的特性对电路的导通与断开进行控制，从而实现电路的简单控制。CMOS电路中，NMOS管和PMOS管分别用于逻辑电路中的低电平和高电平与电源的接通，实现二者的互补。当输入信号为高电平时，PMOS管导通，通过电流进行输出，而NMOS管不导通。当输入信号为低电平时，PMOS管不导通，NMOS管导通，也通过电流进行输出，二者状态相互互补，实现电路的快速响应、低功耗和准确的状态判断。

优点：

1. CMOS电路功耗小，在目前电子设备发展环境，低功耗的电路是每个设备最优解。

2. CMOS电路噪声小，其噪声水平非常低，适用于对信号进行高质量处理的场景，提供更好的信号质量。

3. CMOS电路集成度高，它在片上集成度非常高，能够安排数百万甚至数千万的晶体管，保证设备整体的紧凑程度和运行速度。

4. CMOS电路的抗干扰能力强，可抵御电磁干扰、纹波和噪声等因素，确保了设备的正常稳定运行。

缺点：

CMOS电路的主要缺点是其工艺制程要求相对严格，一旦处理不当，单一电路的成本将会非常高昂。

总结：

CMOS电路技术已经被广泛应用于各种设备，它的优点不仅仅局限于低功耗、低噪声、高集成度、高可靠性和抗干扰能力强等方面。CMOS电路在今后的电路设计中，将成为设计者越来越多选择的技术方案。

cmos或非门电路

CMOS或非门电路

CMOS（Complementary Metal-Oxide-Semiconductor）是一种常用的集成电路技术，它在现代电子设备中得到广泛应用。而非门电路是CMOS技术中的一种基本电路，用于实现逻辑运算。本文将重点介绍CMOS和非门电路的原理、应用以及优势。

一、CMOS技术的原理

CMOS技术是利用PN结的正负偏压控制MOS管的导通和截止，从而实现电路的功能。CMOS电路由PMOS和NMOS管组成，PMOS管的特点是在负偏压下导通，而NMOS管则在正偏压下导通。通过控制这两种管的导通和截止，可以实现逻辑运算。

二、非门电路的构成和工作原理

非门电路是CMOS技术中的一种基本逻辑门电路，用于实现逻辑非运算。非门电路由两个MOS管组成，一个是PMOS管，另一个是NMOS管。当输入信号为低电平时，PMOS管导通，NMOS管截止，输出信号为高电平；当输入信号为高电平时，PMOS管截止，NMOS管导通，输出信号为低电平。通过这种方式，非门电路可以实现逻辑非运算。

三、非门电路的应用

非门电路在数字电路和计算机系统中有着广泛的应用。它可以用于构建各种逻辑电路，例如与门、或门、异或门等。非门电路还可以用于实现数字信号的转换和处理，例如将正逻辑信号转换为负逻辑信号，或者将负逻辑信号转换为正逻辑信号。

四、CMOS技术的优势

CMOS技术相比于其他集成电路技术具有以下优势：

1. 低功耗：CMOS电路的功耗非常低，因为只有在切换时才会消耗能量，而在静态状态下基本不消耗能量。

2. 高集成度：CMOS技术可以实现高度集成的电路，因为它的元件尺寸小，布局紧凑，可以在一块芯片上集成大量的电路。

3. 抗干扰能力强：CMOS电路的输入和输出都是电压信号，不容易受到外界的干扰，因此具有很好的抗干扰能力。

4. 工艺成熟：CMOS技术是一种成熟的制造工艺，已经得到广泛应用。它的制造过程简单，可靠性高。

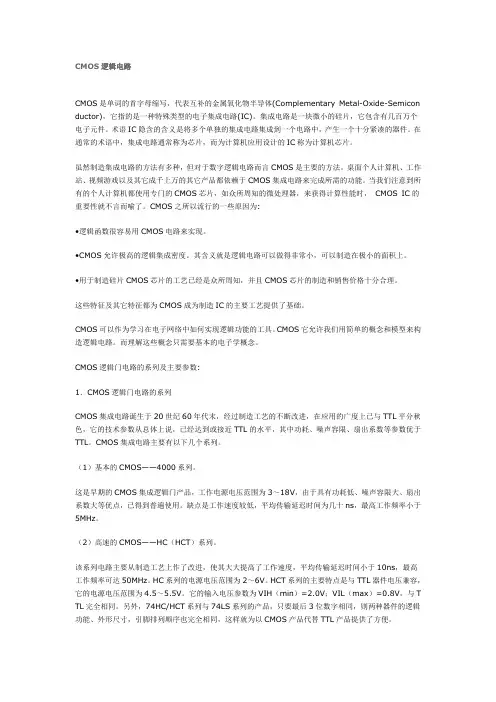

CMOS逻辑电路

CMOS是单词的首字母缩写，代表互补的金属氧化物半导体(Complementary Metal-Oxide-Semiconductor)，它指的是一种特殊类型的电子集成电路(IC)。集成电路是一块微小的硅片，它包含有几百万个电子元件。术语IC隐含的含义是将多个单独的集成电路集成到一个电路中，产生一个十分紧凑的器件。在通常的术语中，集成电路通常称为芯片，而为计算机应用设计的IC称为计算机芯片。

虽然制造集成电路的方法有多种，但对于数字逻辑电路而言CMOS是主要的方法。桌面个人计算机、工作站、视频游戏以及其它成千上万的其它产品都依赖于CMOS集成电路来完成所需的功能。当我们注意到所有的个人计算机都使用专门的CMOS芯片，如众所周知的微处理器，来获得计算性能时， CMOS IC的重要性就不言而喻了。CMOS之所以流行的一些原因为:

•逻辑函数很容易用CMOS电路来实现。

•CMOS允许极高的逻辑集成密度。其含义就是逻辑电路可以做得非常小，可以制造在极小的面积上。

•用于制造硅片CMOS芯片的工艺已经是众所周知，并且CMOS芯片的制造和销售价格十分合理。

这些特征及其它特征都为CMOS成为制造IC的主要工艺提供了基础。

CMOS可以作为学习在电子网络中如何实现逻辑功能的工具。CMOS它允许我们用简单的概念和模型来构造逻辑电路。而理解这些概念只需要基本的电子学概念。

CMOS逻辑门电路的系列及主要参数:

1．CMOS逻辑门电路的系列

CMOS集成电路诞生于20世纪60年代末，经过制造工艺的不断改进，在应用的广度上已与TTL平分秋色，它的技术参数从总体上说，已经达到或接近TTL的水平，其中功耗、噪声容限、扇出系数等参数优于TTL。CMOS集成电路主要有以下几个系列。

（1）基本的CMOS——4000系列。

这是早期的CMOS集成逻辑门产品，工作电源电压范围为3～18V，由于具有功耗低、噪声容限大、扇出系数大等优点，已得到普遍使用。缺点是工作速度较低，平均传输延迟时间为几十ns，最高工作频率小于5MHz。

1 cmos门电路的特点_CMOS门电路的工作原理及特性

MOS规律门电路是继TTL之后进展起来的另一种应用广泛的数字集成电路。由于它功耗低、抗干扰力量强、工艺简洁，几乎全部的大规模、超大规模数字集成器件都采纳MOS工艺。就其进展趋势看，MOS电路特殊是ＣＭＯＳ电路有可能超越TTL成为占统治地位规律器件。

CMOS规律门电路是由N沟道增加型MOS管和P沟道增加型MOS管互补而成，通常称为互补型MOS规律电路，简称CMOS规律电路。下面以CMOS非门为例介绍CMOS门电路的工作原理及特性。

1、CMOS非门

图1 CMOS非门基本电路 （1）电路结构及工作原理

CMOS非门的基本电路结构如图1所示，其中TP是P沟道增加型MOS管，TN是N沟道增加型MOS管。

假如TP和TN的开启电压分别为UTP和UTN，则要求VDDUTP+UTN。

当输入为低电平，即ui=0时，TN截止，TP导通，故uo≈VDD，输出高电平。

当输入为高电平，即ui=VDD时，TP截止，TN导通，故uo≈0，输出低电平。所以该电路实现了非规律。

通过以上分析可以看出，在CMOS非门电路中，无论电路处于何种状态，TP、TN中总有一个截止，所以它的静态功耗极低，有微功耗 2 电路之称。

（2）电压传输特性

在图1所示的CMOS非门电路中，设VDDUTP+UTN。,且UTP=UTN，TP和TN具有同样的导通内阻RON和截止内阻ROFF，则输出电压随输入电压变化的曲线，即电压传输特性如图2所示。

图2 CMOS非门的电压传输特性

从图2所示的曲线上可以看出，CMOS非门的电压传输特性不仅有阀值电压UT=1/2VDD的特点，而且曲线转折区的曲率很大，因此更接近于抱负的开关特性，从而使CMOS非门电路获得了更大的输入端噪声容限。

2、CMOS与非门电路

CMOS与非门电路如图3所示。驱动管TN1和TN2为N沟道增加型MOS管，两者串联，负载管TP1和TP2为P沟道增加型MOS管，两者并联，负载管整体与驱动管相串联。
