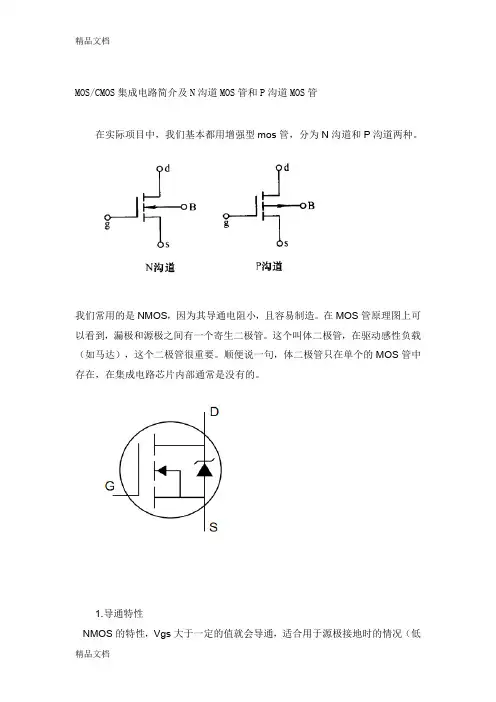

MOS/CMOS集成电路简介及N沟道MOS管和P沟道MOS管

在实际项目中，我们基本都用增强型mos管，分为N沟道和P沟道两种。

我们常用的是NMOS，因为其导通电阻小，且容易制造。在MOS管原理图上可以看到，漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片内部通常是没有的。

1.导通特性

NMOS的特性，Vgs大于一定的值就会导通，适合用于源极接地时的情况（低精品文档

精品文档 端驱动），只要栅极电压达到4V或10V就可以了。

PMOS的特性，Vgs小于一定的值就会导通，适合用于源极接VCC时的情况（高端驱动）。但是，虽然PMOS可以很方便地用作高端驱动，但由于导通电阻大，价格贵，替换种类少等原因，在高端驱动中，通常还是使用NMOS。

2.MOS开关管损失

不管是NMOS还是PMOS，导通后都有导通电阻存在，这样电流就会在这个电阻上消耗能量，这部分消耗的能量叫做导通损耗。选择导通电阻小的MOS管会减小导通损耗。现在的小功率MOS管导通电阻一般在几十毫欧左右，几毫欧的也有。

MOS在导通和截止的时候，一定不是在瞬间完成的。MOS两端的电压有一个下降的过程，流过的电流有一个上升的过程，在这段时间内，MOS管的损失是电压和电流的乘积，叫做开关损失。通常开关损失比导通损失大得多，而且开关频率越高，损失也越大。

导通瞬间电压和电流的乘积很大，造成的损失也就很大。缩短开关时间，可以减小每次导通时的损失；降低开关频率，可以减小单位时间内的开关次数。这两种办法都可以减小开关损失。

3.MOS管驱动

跟双极性晶体管相比，一般认为使MOS管导通不需要电流，只要GS电压高于一定的值，就可以了。这个很容易做到，但是，我们还需要速度。

在MOS管的结构中可以看到，在GS，GD之间存在寄生电容，而MOS管的驱动，实际上就是对电容的充放电。对电容的充电需要一个电流，因为对电容充电瞬间可以把电容看成短路，所以瞬间电流会比较大。选择/设计MOS管驱动时第一要注意的是可提供瞬间短路电流的大小。

……………………………………………………………最新资料推荐…………………………………………………

TTL和CMOS电路特点及区别

TTL门电路的空载功耗较CMOS门的静态功耗是较大的；CMOS的噪声容限更大，抗干扰能力更强；TTL的速度高于CMOS；CMOS驱动负载能力更强……

1. TTL即Transistor-Transistor Logic。TTL电平信号被利用的最多是因为通常数据表示采用二进制规定，+5V等价于逻辑“1”，0V等价于逻辑“0”，这被称做TTL（晶体管-晶体管逻辑电平）信号系统，这是计算机处理器控制的设备内部各部分之间通信的标准技术。TTL电平信号对于计算机处理器控制的设备内部的数据传输是很理想的，首先计算机处理器控制的设备内部的数据传输对于电源的要求不高以及热损耗也较低，另外TTL电平信号直接与集成电路连接而不需要价格昂贵的线路驱动器以及接收器电路；再者，计算机处理器控制的设备内部的数据传输是在高速下进行的，而TTL接口的操作恰能满足这个要求。TTL型通信大多数情况下，是采用并行数据传输方式，而并行数据传输对于超过10英尺的距离就不适合了。这是由于可靠性和成本两面的原因。因为在并行接口中存在着偏相和不对称的问题，这些问题对可靠性均有影响。 TTL电路不使用的输入端悬空为高电平。

最小输出高电平VOHmin：2.4V ，输出低电平VOLmax：0.4V。在室温下，一般输出高电平是3.5V 输出低电平是0.2V。最小输入高电平VIHmin：2.0V ，最大输入低电平VILmax：0.8V ；它的噪声容限是0.4V。

2. CMOS即Complementary metal-oxide-semiconductor。1逻辑电平电压接近于电源电压，0逻辑电平接近于0V。而且具有很宽的噪声容限。CMOS电路输出高电平约为0.9Vcc，而输出低电平约为 0.1Vcc。CMOS电路不使用的输入端不能悬空，会造成逻辑混乱。另外，CMOS集成电路电源电压可以在较大范围内变化，因而对电源的要求不像TTL集成电路那样严格。

cmos工艺和锗化硅

CMOS工艺和锗化硅是现代集成电路制造领域中的两个重要概念。CMOS（互补金属氧化物半导体）工艺是一种用于制造集成电路的技术，而锗化硅是一种半导体材料，可以在CMOS工艺中使用。下面将详细介绍这两个概念及其应用。

首先，CMOS工艺是一种用于制造集成电路的技术。它的主要特点是能够同时使用N型和P型的MOS（金属氧化物半导体）晶体管，从而实现更低功耗和更高的工作频率。CMOS工艺的核心是通过在晶体管的栅极上加上不同的电压以控制导通和截止状态，从而实现电路的功能。CMOS工艺具有很高的集成度和可靠性，并广泛应用于各种领域，如计算机、通讯、消费电子等。

锗化硅是一种半导体材料，它可以在CMOS工艺中使用。传统的CMOS工艺使用的是硅材料，但随着技术的发展，锗化硅逐渐成为一种重要的替代材料。与硅相比，锗化硅具有更高的载流子迁移率和更低的电阻，从而可以提高电路的性能。此外，锗化硅还具有较低的禁带宽度和较高的折射率，可以用于制造光电器件和传感器。

CMOS工艺中使用锗化硅的主要优势在于它可以提高电路的速度和功耗效率。由于锗化硅具有更高的载流子迁移率，电路可以更快地响应输入信号，从而提高工作频率。此外，由于锗化硅具有较低的电阻，电路的功耗也会降低。因此，使用锗化硅可以在不改变现有CMOS工艺的基础上提升电路性能。

除了提高性能外，锗化硅还可以扩展CMOS工艺的应用范围。由于锗化硅具有较高的折射率，可以用于制造光电器件，如光电二极管和光导纤维。此外，锗化硅还可以用于制造传感器，如压力传感器和温度传感器，由于其较低的禁带宽度和较高的灵敏度，锗化硅传感器对于一些特殊环境下的测量具有很高的准确性和稳定性。

总结起来，CMOS工艺和锗化硅是现代集成电路制造领域中的两个重要概念。CMOS工艺是一种用于制造集成电路的技术，具有很高的集成度和可靠性。锗化硅是一种半导体材料，可以在CMOS工艺中使用，能够提高电路的性能和扩展应用范围。随着技术的不断发展，CMOS工艺和锗化硅将继续在集成电路领域发挥重要作用。

cmos晶体管原理

CMOS晶体管原理

什么是CMOS晶体管

CMOS（Complementary Metal-Oxide-Semiconductor，互补金属氧化物半导体）晶体管是一种常用于数字集成电路中的半导体器件。它由P型沟道MOSFET（PMOS）和N型沟道MOSFET（NMOS）组成。

CMOS的基本原理

CMOS晶体管的基本原理是利用P型和N型MOSFET的互补特性，实现器件的低功耗、高集成度和高可靠性。

P型MOSFET

• 噪声：P型MOSFET受控极为基区，电流由基区中的电子恢复时间决定，因此噪声较大。

• 寿命：电荷注入效应会导致电子在基区游离，造成寿命的降低。

N型MOSFET

• 噪声：N型MOSFET的噪声较小，因为电流由电子决定，而电子的恢复时间较短。

• 寿命：寿命较长，因为电子注入基区不会关联到电子的迁移。 互补特性

CMOS晶体管由P型和N型MOSFET组成，因此能够克服P型和N型MOSFET各自的缺点，实现高性能和低功耗的优势。

CMOS工作原理

CMOS晶体管工作分为两个阶段：开关阶段和恢复阶段。

开关阶段

在开关阶段，当输入信号为高电平时，P型MOSFET导通，N型MOSFET截止；当输入信号为低电平时，P型MOSFET截止，N型MOSFET导通。这样就实现了输出信号的高低电平反转。

恢复阶段

在恢复阶段，当输入信号经过传输延时后，P型MOSFET和N型MOSFET同时切换状态，完成信号的恢复。

CMOS的应用

CMOS晶体管由于其低功耗、高集成度和高可靠性的特点，在各种数字集成电路中得到广泛应用：

1. 微处理器和微控制器：CMOS晶体管实现了高速运算和低功耗。

2. 存储器：CMOS晶体管实现了高密度集成和快速读写。

3. 传感器：CMOS晶体管用于光电传感器和温度传感器等。

4. 通信系统：CMOS晶体管用于射频功率放大器和射频开关等。 综上所述，CMOS晶体管是一种重要的数字集成电路器件，它的工作原理和特性使得其在现代科技中起着不可或缺的作用。
