CMOS器件设计要求

1、CMOS器件在上下电过程中，应保证I/O电平不⾼于VDD+0.5V ，不低于VSS-0.5V，否则CMOS可能触发闩锁烧毁。

2、CMOS器件信号⼝输⼊信号的上升或下降沿不可过缓，否则可能导致器件⼯作异常。

原理分析1、闩锁原理分析闩锁效应（Latch up）最易产⽣在易受外部⼲扰的I/O电路处，也偶尔发⽣在内部电路。闩锁效应是CMOS（ComplementaryMetal-Oxide-Semiconductor Transistor）⼯艺所特有的寄⽣效应，严重会导致电路的失效，甚⾄烧毁芯⽚。

CMOS电路的基本单元是由⼀个NMOS管和⼀个PMOS管互补构成。CMOS电路⼀旦被触发闩锁，电源与地之间形成低阻⼤电流通道，此时，即使除去触发信号，闩锁现象将维持，只有电源关断或不能满⾜闩锁的维持电压和电流要求时，才能解除。闩锁状态时，电源与地之间⼏乎短路，电流很⼤，极有可能烧毁器件。CMOS⼯艺在数字逻辑中⼤量应⽤，图1为数字器件CMOS输⼊、输出，及输出传输门电路，三者均包含NMOS和PMOS互补相连结构。

图1 输⼊、输出与输出传输门电路图

CMOS闩锁效应是由于在电源和地之间寄⽣的PNP和NPN双极性BJT相互影响⽽产⽣的⼀低阻抗通路引起，它的存在会使电源和地之间产⽣⼤电流。

图2为输出⼝结构。如图所⽰，在该结构中，有两种寄⽣晶体管，纵向寄⽣NPN和横向基区PNP管。每个晶体管的基极和另⼀晶体管的集电极相连，形成PNPN四层结构的可控硅结构。由于存在阱寄⽣电阻Rw和衬底寄⽣电阻Rs，使寄⽣晶体管进⼊导通状态的条件与普通可控硅不同。 图 2 CMOS电路产⽣PNPN效应

电路正常⼯作时，VT1管的基极与发射极均接电源，VT2管的基极和发射极均接地，两寄⽣晶体管发射结均零偏截⽌，对CMOS电路的⼯作⽆影响。当CMOS电路的输⼊、输出、电源端，甚⾄地出现正和负浪涌电压和电流时，就有可能使两寄⽣晶体管正向导通，类似于可控硅受触发开通，使CMOS电路进⼊闩锁状态。

CMOS知识要点

CMOS即互补金属氧化物半导体，是一种低功耗、低电压操作的集成电路技术。CMOS技术在现代电子器件和电子系统中得到广泛应用。下面将介绍CMOS知识的要点。

1.CMOS工作原理：CMOS技术利用p型和n型MOSFET（金属-氧化物-半导体场效应晶体管）的互补工作原理来完成逻辑功能。p型MOSFET(PMOS)使用电负性较强的p型半导体做承载物，而n型MOSFET(NMOS)使用电负性较强的n型半导体做承载物。通过对MOSFET的控制，可以实现逻辑门电路。

2. CMOS与TTL：与TTL (transistor-transistor logic) 相比，CMOS电路具有低功耗和高噪音容忍度的优点。在CMOS电路中，只有在输入数据发生变化时才会有短暂的功耗，而在TTL电路中，输入电压的改变会导致连续的功耗。另外，CMOS电路还可以使用较低的供电电压，从而减少功耗。

3. CMOS与LDMOS：CMOS和LDMOS (laterally-diffused metal–oxide–semiconductor) 均为MOSFET的变种。CMOS适用于数字逻辑电路，而LDMOS适用于功率放大器和射频电路。CMOS的设计更加复杂，需要小而均匀的晶圆技术，而LDMOS更适合进行功率放大和射频应用，需要较大的面积。

4.CMOS的应用领域：CMOS技术已广泛应用于电子设备和系统中。例如，CMOS技术用于数字逻辑电路、处理器、存储器、传感器、数据转换器、射频电路等。CMOS技术还可以应用于医疗设备、无线通信、汽车电子、计算机显示器、摄像头等领域。 5.CMOS电路设计流程：CMOS电路设计流程主要包括需求分析、高层级设计、逻辑设计、电气设计、版图设计和验证。需求分析阶段确定系统级需求和性能指标，高层级设计阶段确定系统结构和模块划分，逻辑设计阶段实现逻辑功能，电气设计阶段确定电源和信号电路，版图设计阶段进行元件布局和连线，验证阶段对设计进行功能验证和性能验证。

cmos电路和器件基本结构

CMOS电路和器件基本结构

一、引言

CMOS（亦称为互补金属-氧化物-半导体）电路是一种常用的逻辑电路，它由NMOS（N型金属-氧化物-半导体）和PMOS（P型金属-氧化物-半导体）两种互补型的MOSFET（金属-氧化物-半导体场效应晶体管）组成。CMOS电路以其低功耗、高集成度和低电压操作等特点，在现代集成电路设计中得到广泛应用。本文将介绍CMOS电路和器件的基本结构。

二、CMOS电路的基本结构

1. NMOS器件

NMOS器件由P型衬底上生长的N型沟道和两个掺入P型源极和漏极的P型扩散区组成。沟道区域上方由一层薄的氧化硅（SiO2）作为绝缘层，上面再覆盖一层金属（通常为铝）作为电极。当沟道区没有电压施加时，NMOS处于截止状态，导通状态需要在沟道区施加正电压。

2. PMOS器件

PMOS器件与NMOS器件相反，由N型衬底上生长的P型沟道和两个掺入N型源极和漏极的N型扩散区组成。沟道区域上方同样有一层氧化硅和金属电极。当沟道区施加负电压时，PMOS处于导通状态，截止状态需要在沟道区施加正电压。

3. CMOS电路

CMOS电路是通过将NMOS和PMOS器件相互串联或并联而构成的。在CMOS电路中，NMOS器件的漏极与PMOS器件的源极相连，共同组成电路的输出端；NMOS器件的源极与PMOS器件的漏极相连，共同组成电路的输入端。当输入信号施加到NMOS和PMOS器件上时，根据不同的输入信号电平，其中一个器件处于导通状态，另一个器件处于截止状态，从而实现电路的逻辑功能。

三、CMOS电路的工作原理

CMOS电路的工作原理是基于MOSFET的三个重要特性：沟道截止、沟道饱和和门极电势控制。当输入信号为低电平时，NMOS处于导通状态，PMOS处于截止状态，此时电路输出为高电平；当输入信号为高电平时，NMOS处于截止状态，PMOS处于导通状态，此时电路输出为低电平。由于CMOS电路的输出仅在输入发生变化时才会改变，且输出信号的上升和下降均经过一个NMOS和一个PMOS器件，因此CMOS电路具有较低的功耗和较高的抗噪声能力。

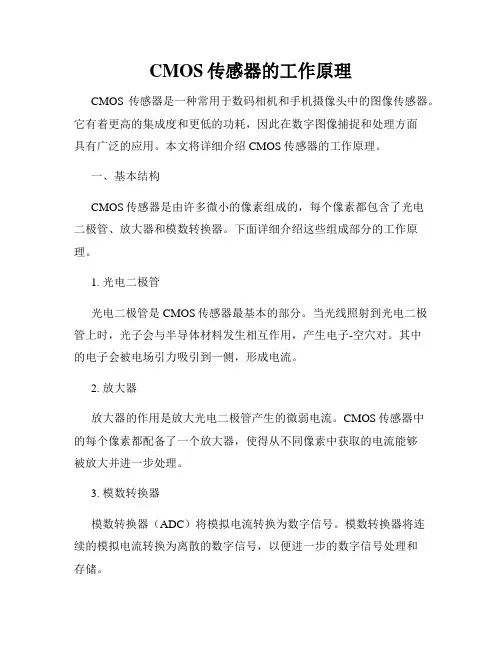

CMOS传感器的工作原理

CMOS传感器是一种常用于数码相机和手机摄像头中的图像传感器。它有着更高的集成度和更低的功耗，因此在数字图像捕捉和处理方面具有广泛的应用。本文将详细介绍CMOS传感器的工作原理。

一、基本结构

CMOS传感器是由许多微小的像素组成的，每个像素都包含了光电二极管、放大器和模数转换器。下面详细介绍这些组成部分的工作原理。

1. 光电二极管

光电二极管是CMOS传感器最基本的部分。当光线照射到光电二极管上时，光子会与半导体材料发生相互作用，产生电子-空穴对。其中的电子会被电场引力吸引到一侧，形成电流。

2. 放大器

放大器的作用是放大光电二极管产生的微弱电流。CMOS传感器中的每个像素都配备了一个放大器，使得从不同像素中获取的电流能够被放大并进一步处理。

3. 模数转换器

模数转换器（ADC）将模拟电流转换为数字信号。模数转换器将连续的模拟电流转换为离散的数字信号，以便进一步的数字信号处理和存储。 二、工作原理

当光线照射到CMOS传感器上时，每个像素中的光电二极管会产生微弱的电流。这些电流被放大器放大，并通过模数转换器将其转换为数字信号。

在CMOS传感器中，每个像素都有自己的感光区域和存储电容。感光区域用来接收光线，而存储电容则存储感光区域产生的电荷。存储电容的大小决定了每个像素的感光能力。

当光线照射到感光区域时，感光区域产生电荷并储存在存储电容中。随后，通过控制电路将电荷从存储电容中读取出来，并将其转化为电流信号。这个电流信号经过放大器放大后，经过模数转换器转换为数字信号。

三、优势

CMOS传感器相对于传统的CCD传感器具有以下优势：

1. 集成度高：CMOS传感器可以与其他电路集成在一起，形成一个更紧凑、更高性能的图像处理系统。

2. 低功耗：CMOS传感器由于结构特点以及使用的工作电压较低，功耗相对较低。

3. 快速读取：CMOS传感器可以实现快速的图像读取，适用于高速拍摄和连拍模式。 4. 强大的信号处理：CMOS传感器所集成的信号处理电路使其能够在传感器上对图像进行预处理，提高图像质量。
