螺丝紧固标准及要求

  • 格式：docx
  • 大小：36.78 KB
  • 文档页数：1

螺丝紧固标准及要求

螺丝紧固是制造业中常见的过程，对于各种产品的组装和固定起着至关重要的作用。为确保产品的质量和安全，制定螺丝紧固的标准和要求变得至关重要。

首先，螺丝紧固标准主要包括以下几个方面：材料选择、尺寸要求、紧固力要求和操作规范。

在材料选择方面，螺丝一般采用优质的合金钢或不锈钢制造，以确保其强度和耐腐蚀性。选择适当的材料不仅能提高螺丝的使用寿命，还能提高产品的整体质量。

尺寸要求方面，螺丝的直径、长度和螺纹规格等需要与产品的要求相匹配。不同的产品对螺丝的尺寸有特定的要求，确保螺丝的尺寸符合标准，才能正常紧固产品并达到预期效果。

紧固力要求是螺丝紧固中最重要的要素之一。螺丝的紧固力需要根据产品的具体需求进行调整。过松或过紧的螺丝紧固都会导致产品的质量问题。因此，在不同的应用中，对螺丝的紧固力要有明确的要求，并根据具体情况进行调整。

操作规范是确保螺丝紧固质量的关键。操作人员在紧固螺丝时，需要按照操作手册或规范进行操作。正确的操作步骤和使用正确的工具能够保证紧固质量的一致性和可重复性。

总之，螺丝紧固标准和要求在产品制造中起着重要的作用。通过材料选择、尺寸要求、紧固力要求和操作规范，能够确保产品的质量和安全，提高生产效率和产品可靠性。制定和遵循这些标准和要求，对于企业和消费者都具有重要意义。

合集下载

螺丝紧固扭力工艺要求A1 1

螺丝紧固扭力工艺要求A1 1

康佳集团股份有限公司质量管理体系三级文件

第 1 页 共 3 页

编 号 WIH-VPE387

版本-修订号 A-1

螺丝紧固扭力工艺要求 生 效 日 期 2016年5月11日

一、凡使用就电（风）批的工位，必须在电（风）批上贴上序号标识卡, 如标识卡有损坏由生产线线、组长负责更换成同序号的标识卡（如图一）。

图一：电（风）批序号标识 图二：数字扭力测试仪图片

二、在电（风）批使用过程中，操作者应确认电（风）批型号及档位是否符合扭力要求。

三、各班组长必须每天对所用电（风）批的档位进行核对，电（风）批的档位分为0、2、4、6、8档，电（风）批的档位根据工位使用螺丝规格大小的扭力来调整，发现问题及时纠正。

图三：电批使用说明 图三：风批使用说明

四、生产线线、组长每天用数字扭力测试仪，检测各工位所用电（风）批档位及扭力，使其符合《电（风）

批标识卡》要求，同时做好记录。每次转机时，工艺员用数字扭力测试仪，检查及纠正各工位所用电（风）批档位及扭力，使其符合《电（风）批标识卡》要求.

五、螺丝（螺母）紧固扭力一览表：

康佳集团股份有限公司质量管理体系三级文件

第 2 页 共 3 页

编 号 WIH-VPE387

版本-修订号 A-1

螺丝紧固扭力工艺要求 生 效 日 期 2016年5月11日

注：以上扭力参数只作为参考值，最终判断结果以机械试验结果为准。

六、未经工艺部同意，不得擅自更改扭力标准。

七、换算单位：1n.m=10kgf.cm。

八、数字扭力测试仪使用方法：

A、固定仪器，必要时使用固定夹。

B、选择单位开关为需要单位的位置。

C、将状态开关选择在跟踪（TRACK）测量位置。

螺丝批头标准要求

螺丝批头标准要求

配件要求材质长驱动方头公差一字0.5×30.8×40.8×51.0×5.51.0×61.2×6.5公差+0.05 -0.01±0.06扭力0.82.93.36.28.410.5十字0#1#2#3#4#公差扭力13.910.33288.7六角H2H2.5H3H4H5H6公差扭力2.34.47.6183561花形T8T10T15T20T25T27公差2.164.57.712.71922.46双批头系列2#×2#长面对面公差10.3硬度要求表面处理盐雾测试防锈打标表面质量产品表面不得有锈迹，变形，不得留有车削毛刺或不易弯曲的毛刺伤害等缺陷打标应清晰，永久在产品表面上，打标不得歪斜，错位，砂丁镍处理，镀层厚度≥3.876微米58-62HRC驱动面

批头应的充足的防锈油保护65mm -1 +2mm6.150～6.3mm公差需通过专用量规检测，过于晃动视为不合格公差需通过专用量规检测，过于晃动视为不合格规格/扭力

2%盐，48小时通过外观功能检查公差需通过专用量规检测，过于晃动视为不合格6.3mm系列螺钉批头标准要求

S2

±0.0525mm -0 +2mm6.150～6.3mm检测工具硫碳分析仪

扭力计

扭力计

扭力计T30T40

26.965.1扭力计

扭力计硬度计膜厚测试仪盐雾测试机手感的毛刺,造成潜在的人身目测/手感/样品卡尺

错位，漏打等76微米卡尺

专用量规

专用量规

专用量规

专用量规不合格不合格

能检查不合格

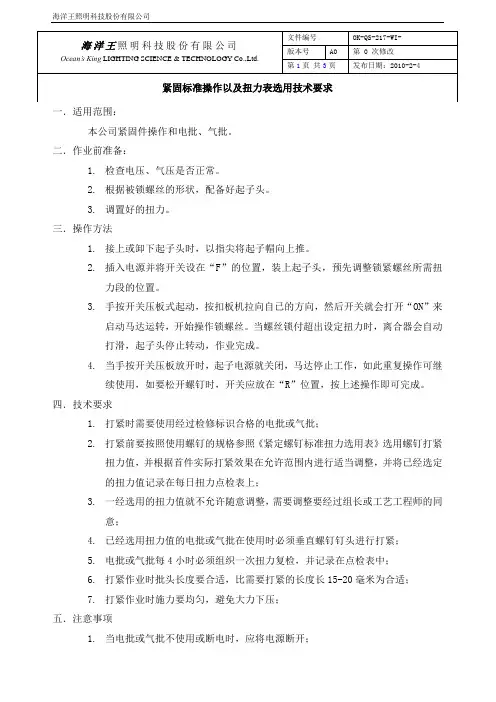

紧固标准操作以及扭力表选用技术要求

紧固标准操作以及扭力表选用技术要求

海洋王照明科技股份有限公司

一．适用范围：

本公司紧固件操作和电批、气批。

二．作业前准备：

1. 检查电压、气压是否正常。

2. 根据被锁螺丝的形状，配备好起子头。

3. 调置好的扭力。

三．操作方法

1. 接上或卸下起子头时，以指尖将起子帽向上推。

2. 插入电源并将开关设在“F”的位置，装上起子头，预先调整锁紧螺丝所需扭力段的位置。

3. 手按开关压板式起动，按扣板机拉向自已的方向，然后开关就会打开“ON”来启动马达运转，开始操作锁螺丝。当螺丝锁付超出设定扭力时，离合器会自动打滑，起子头停止转动，作业完成。

4. 当手按开关压板放开时，起子电源就关闭，马达停止工作，如此重复操作可继续使用，如要松开螺钉时，开关应放在“R”位置，按上述操作即可完成。

四．技术要求

1. 打紧时需要使用经过检修标识合格的电批或气批；

2. 打紧前要按照使用螺钉的规格参照《紧定螺钉标准扭力选用表》选用螺钉打紧扭力值，并根据首件实际打紧效果在允许范围内进行适当调整，并将已经选定的扭力值记录在每日扭力点检表上；

3. 一经选用的扭力值就不允许随意调整，需要调整要经过组长或工艺工程师的同意；

4. 已经选用扭力值的电批或气批在使用时必须垂直螺钉钉头进行打紧；

5. 电批或气批每4小时必须组织一次扭力复检，并记录在点检表中；

6. 打紧作业时批头长度要合适，比需要打紧的长度长15-20毫米为合适；

7. 打紧作业时施力要均匀，避免大力下压；

五．注意事项

1. 当电批或气批不使用或断电时，应将电源断开； 海洋王照明科技股份有限公司

Ocean’s King LIGHTING SCIENCE & TECHNOLOGY Co.,Ltd. 文件编号 OK-QS-217-WI-

版本号 A0 第 0 次修改

第1页 共3页 发布日期：2010-2-4

紧固标准操作以及扭力表选用技术要求 海洋王照明科技股份有限公司

2. 更换起子头时，一定要将起子电源关闭，并将其电源插头断开；

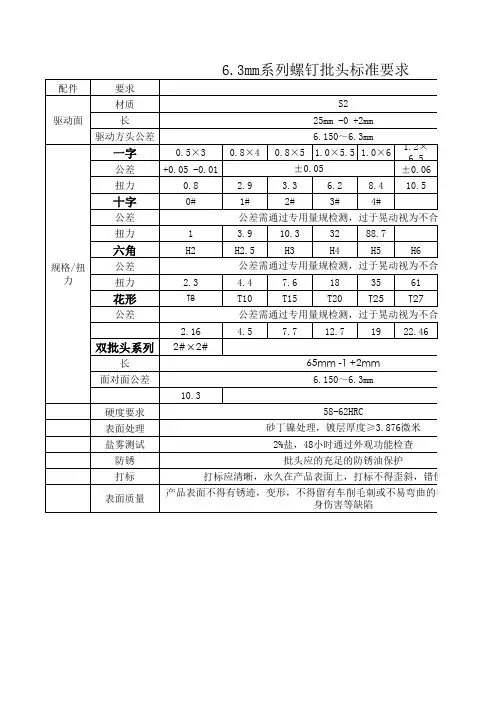

螺丝批头标准要求 2

螺丝批头标准要求 2

配件要求材质长驱动方头公差一字0.5×30.8×40.8×51.0×5.51.0×61.2×6.5公差+0.05 -0.01±0.06扭力0.82.93.36.28.410.5十字0#1#2#3#4#公差扭力13.910.33288.7六角H2H2.5H3H4H5H6公差扭力2.34.47.6183561花形T8T10T15T20T25T27公差2.164.57.712.71922.46双批头系列2#×2#长面对面公差10.3硬度要求表面处理盐雾测试防锈打标表面质量产品表面不得有锈迹，变形，不得留有车削毛刺或不易弯曲的毛刺伤害等缺陷打标应清晰，永久在产品表面上，打标不得歪斜，错位，砂丁镍处理，镀层厚度≥3.876微米58-62HRC驱动面

批头应的充足的防锈油保护65mm -1 +2mm6.150～6.3mm公差需通过专用量规检测，过于晃动视为不合格公差需通过专用量规检测，过于晃动视为不合格规格/扭力

2%盐，48小时通过外观功能检查公差需通过专用量规检测，过于晃动视为不合格6.3mm系列螺钉批头标准要求

S2

±0.0525mm -0 +2mm6.150～6.3mm检测工具硫碳分析仪

扭力计

扭力计

扭力计T30T40

26.965.1扭力计

扭力计硬度计膜厚测试仪盐雾测试机手感的毛刺,造成潜在的人身目测/手感/样品卡尺

错位，漏打等76微米卡尺

专用量规

专用量规

专用量规

专用量规不合格不合格

能检查不合格
