螺丝锁紧力标准

.'

; . 电批扭力标准规范

一、目的:

确定不同型号螺丝固定时的扭力范围，杜绝因扭力不当导致的产品、螺丝损坏或螺丝未锁紧。从而规范生产组装操作，确保产品品质。

二、适用范围：

适用于本公司生产制造部门自主制造装配的所有产品的装配工序。

三、职责：

生产部------严格按照设定扭力进行作业，不可私自更改；

研发部------制定各类螺丝扭力范围；

品质部------严格按照电批扭力参照表对生产现场的电批进行检验，并作好记录。对有差异的电批及时进行校准。

四、电批扭力参照表（根据螺钉锁附物材质区分）：

1、 非自攻螺丝 ：

螺丝规格

（单位：mm） 较低硬度材质（塑料件/亚克力/ABS）单位：kgf.cm 较高硬度材质（低碳钢/不锈钢/铁板）单位：kgf.cm

M2 1.5±0.5 2.0±0.5

M2.5 3.0±0.5 4.0-5.5

M3 4.0±1.0 6.0±1.0

M4.0 8.0±2.0 12.0±2.0

M5.0 10.0±2.0 22.0±2.0

M6.0 35.0±5.0 50.0±5.0

2、 自攻螺丝

自攻螺

丝规格

单位mm 配塑料（PP,PA) 配塑料（ABS) 配金属管件/板件

底孔直径

单位mm 扭力范围

Kgf.cm 底孔直径

单位mm 扭力范围

Kgf.cm 底孔直径

单位mm 扭力范围

Kgf.cm

Ø2.0 Ø1.6 2.5~3.5 Ø1.6 4.0~5.0 Ø1.4 5.0~6.0

Ø2.5 Ø2.0 3.0~4.0 Ø2.0 5.0~6.0 Ø1.8 6.0~7.0

Ø3.0 Ø2.4 3.5~4.5 Ø2.4 6.0~7.0 Ø2.2 7.0~8.0

Ø3.5 Ø2.8 4.0~5.0 Ø2.8 7.0~8.0 Ø2.8 8.0~9.0

Ø4.0 Ø3.2 4.5~5.5 Ø3.2 8.0~9.0 Ø3.2 9.0~10.0

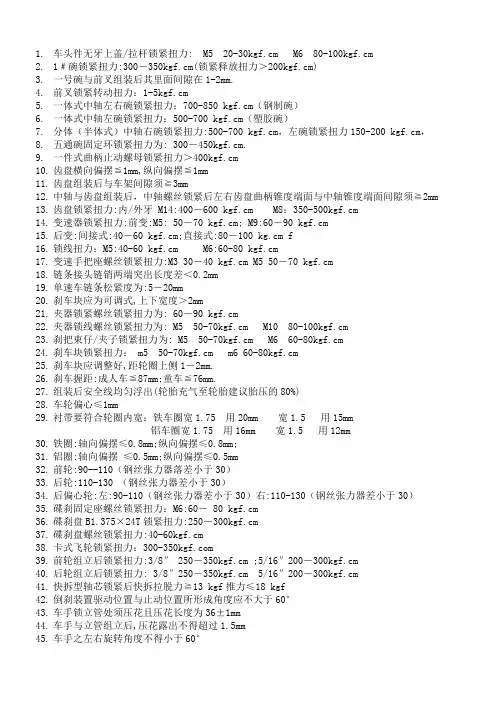

1. 车头件无牙上盖/拉杆锁紧扭力: M5 20-30kgf.cm M6 80-100kgf.cm

2. 1﹟碗锁紧扭力:300－350kgf.cm(锁紧释放扭力＞200kgf.cm)

3. 一号碗与前叉组装后其里面间隙在1-2mm.

4. 前叉锁紧转动扭力：1-5kgf.cm

5. 一体式中轴左右碗锁紧扭力：700-850 kgf.cm（钢制碗）

6. 一体式中轴左碗锁紧扭力：500-700 kgf.cm（塑胶碗）

7. 分体（半体式）中轴右碗锁紧扭力:500-700 kgf.cm，左碗锁紧扭力150-200 kgf.cm，

8. 五通碗固定环锁紧扭力为: 300－450kgf.cm.

9. 一件式曲柄止动螺母锁紧扭力＞400kgf.cm

10. 齿盘横向偏摆≦1mm,纵向偏摆≦1mm

11. 齿盘组装后与车架间隙须≧3mm

12. 中轴与齿盘组装后，中轴螺丝锁紧后左右齿盘曲柄锥度端面与中轴锥度端面间隙须≧2mm

13. 齿盘锁紧扭力:内/外牙 M14:400－600 kgf.cm M8：350-500kgf.cm

14. 变速器锁紧扭力:前变:M5: 50－70 kgf.cm; M9:60－90 kgf.cm

15. 后变:间接式:40－60 kgf.cm;直接式:80－100 kg.cm f

16. 锁线扭力：M5:40-60 kgf.cm M6:60-80 kgf.cm

17. 变速手把座螺丝锁紧扭力:M3 30－40 kgf.cm M5 50－70 kgf.cm

18. 链条接头链销两端突出长度差＜0.2mm

19. 单速车链条松紧度为:5－20mm

20. 刹车块应为可调式,上下宽度＞2mm

21. 夹器锁紧螺丝锁紧扭力为: 60－90 kgf.cm

22. 夹器锁线螺丝锁紧扭力为: M5 50-70kgf.cm M10 80-100kgf.cm

23. 刹把束仔/夹子锁紧扭力为: M5 50-70kgf.cm M6 60-80kgf.cm

3.廠內品保要有量規儀器校驗系統,定期檢測量規儀器,確保準確度.4.扭力的設定值應該會有範圍,鎖固值與檢測值都要落在範圍值,這個自己試試就可取一個標準出來.表中的0.5T,1T,1.5T,2T,是說明螺絲和螺帽相接觸的螺紋數是0.5牙,1牙,1.5牙,2牙,等等)根據THK鎖緊線性滑軌的建議值螺絲直徑0.5T(kgf.cm)T(kgf.cm)1.5T(kgf.cm)2.4T(kgf.cm)螺徑 : 鐵M33610.815M26.0(M3.5)5101824M2.38.0M48162837M2.612.0(M4.5)11213849M320.0M515305472M442.0M6255090118M590.0(M7)4385160205M6139.8M861122220295M8310.2M10122245440590M10689.8M122154307701040M121204.1M1435069012401660M141602.0M16550110020002650M1620000.0M18760150027003600M203898.0M201080215039005200M225295.9M221500295053007000M246704.1M241850370061008800M3013265.3M2727005400970013000M30360072001300017300M335000100001800024000M366500130002340031200M4210000200003600048000適用螺絲材質C-BSSSCrSCrC-RS-CSCMSCM扭力值螺絲公稱型號 鎖緊扭(2)以扭力板手以鎖緊螺絲的方向直到螺絲進一步移動。 操作會因人而異。要建立作業標準書規範人員操作的方式, 且現場作業用的是設定好扭力後,依扳手操作標準去操作. 品檢原則是較好的扭力扳手,附表可看數值的來檢測.(1)以扭力板手鬆開螺絲,這個動作應該少有人做吧! 會設定工作扭力的地方,通常會在較重要的地方. 且測定值與鎖固值差異大是必然的.

文件名称：电批/螺丝 扭力测试规范 编号:

版本:A/0 页码： 1 /

12

电批/螺丝 扭力测试规范

一．螺丝扭力定义及实例

二．电批扭力测试仪操作指引

三．手动螺丝扭力测试指引

四．锁螺丝工序点检记录表

文件编号：

版 本：A/0

制定日期：

修订日期：

拟案单位：品管部

发 行 章：

拟 案 审 查 核 准 发 行 章

签名 Trust冬 Trust冬 Trust冬

日期

文件名称：电批/螺丝 扭力测试规范 编号:

版本:A/0 页码： 2 / 12

Revision History 修改記錄

Revision

no.版次编号 发行/修订

日期 Description change

详细变更 提出单位 制定/修改人

A/0 品管部 Trust冬

文件名称：电批/螺丝 扭力测试规范 编号:

版本:A/0 页码： 3 / 12

一.螺丝扭力定义及实例

1.电动螺丝起子扭力的设定：

A.最小扭力的选取：以经验值选取扭力范围，用电动螺丝起子设定其最小螺丝扭力，锁紧后再用手动方式转动螺丝来检查螺丝扭力是否足够，如果已经无法再用手动方式转动螺丝，就表示螺丝扭力的可以接受，锁附10PCS确认第一次是否锁附到位，若都锁附到位，然后按照0.05kgf.cm扭力递减，重复验证发生锁附不到位说明扭力不可接受，此时上一个锁附OK扭力为最小扭力；如果还可以转动，则表示最小扭力还不过，必须再往上增加。反复测试后可以决定最小的电动起扭力。

B.最大扭力的选取：最小螺丝扭力决定后，再依据扭力范围，把电动螺丝起子的扭力设定到扭力范围的最大值，拿10组上、下盖(或是上、下壳)，用电动起子重复锁紧、松开螺丝10次后，确认有无任何螺丝孔滑牙或是螺丝柱破裂的现象发生，如果没有，按照0.05kgf.cm扭力递增重复验证，若发生螺丝孔滑牙或是螺丝柱破裂不良，上一个锁附OK扭力即为最大扭力；如果有，则必须将扭力调小或是设计变更螺丝柱的内、外孔径，然后再重复验证直至合格。
