仿蝴蝶微型扑翼机飞行原理及扑翼机构研究摘要微扑翼飞行器Flapping-wing micro aerial vehicles模仿鸟类或昆虫的飞行原理,具有体积小、重量轻、隐身性好等优点,被广泛使用到军用和民用领域。
本文以仿蝴蝶微型扑翼机为研究对象,首先分析凤蝶的飞行参数,在此基础上,建立了仿蝴蝶扑翼机的参数化模型,研究了仿蝴蝶扑翼机的流体和扑翼机构的运动特性。
(1)对凤蝶的扑翼飞行和微观形态进行了整理和分析,获得了凤蝶扑翼飞行的尺寸参数及运动参数,为仿蝴蝶扑翼机的数值建模和机构分析提供了数据参考。
(2)以流体仿真软件 FLUENT 为平台,采用参数化语言,建立了仿蝴蝶流体分析模型,针对解决流场的动边界这一难点,采用动网格技术,对翼型的流体动力学性能进行研究。
流体仿真结果表明:涡流是产生高升力的主要原因;在大翼展、低频率扑动前提下,扑翼幅值与产生的升力和推力成正比。
(3)以平面四杆机构为基础,用解析法设计了具有急回特性的扑翼机构,并以 solidworks 软件为平台,建立了扑翼机构的三维模型,进行了扑翼机构的运动仿真,将仿真结果与解析法设计的扑翼机构的运动特性进行比较,验证了解析法设计急回特性的扑翼机构的可行性和可靠性。
关键词:微扑翼飞行器,流体力学仿真,动网格技术,急回特性,运动仿真IAbstractFlapping-wing micro aerial vehicles mimic birds or insect flight principle, hasthe advantage of small volume, light weight, good stealth ability, etc., is widely usedin military and civil fields. Papilio is chosen to research the flapping wing flight andflight mechanism in this paper. The parametric language is used to constructedbutterfly wing model to carry on motion analysis and the design of theflapping-wing mechanism1 Researched and analyzed the flapping wing flight and micro-morphology ofthe papilio, obtained its dimension parameter and motion parameter,provided datareferences for the numerical modeling and mechanical modeling of the bionicornithopter 2The imitating butterfly fluid simulation mode is based on theparameterized modeling method on FLUENT software platform, to solve the flowfield of the moving boundary this problem, using the dynamic mesh technique,research on hydrodynamic performance of airfoil. Fluid simulation results show:eddy current is the main cause of high lift; in the large span, the low frequency,flutter premise, flapping amplitude is proportional to lift and thrust s generated3Based on the analytical method design the plane four-bar linkage, usingquick-return characteristics to design flapping-wing mechanism, and make motionanalyses. Established the three-dimensional model of the flapping wing, and mademotion simulation on solidworks software. The research results revealthat theflapping-wing mechanism motion analysis which is compared withthree-dimensional model simulated analysis is feasible and reliable Keyword: Flapping-wing micro aerial vehicles, fluid dynamics simulation,dynamic mesh, quick-return characteristics, motion simulationII南昌航空大学硕士学位论文目录目录摘要 IAbstract II第1章绪论11.1 引言.11.2 微型扑翼飞行器的研究现状及分析21.2.1 国外研究现状..31.2.2 国内研究现状..51.3 本文的研究目的及意义..71.3.1 微型扑翼飞行器的研究目的..71.3.2 拟解决的技术问题71.4 本文的内容安排..8第2章昆虫扑翼飞行原理及蝴蝶翅形态结构92.1 昆虫扑翼飞行原理.92.1.1 雷诺数..92.1.2 昆虫的飞行机理..102.1.3 蝴蝶的飞行机理..132.2 蝴蝶翅形态结构142.2.1 蝴蝶翅气动外形特质142.2.2 蝴蝶翅三维形状测量152.2.3 自由飞行时蝴蝶翅形态结构16 2.3 蝴蝶翅微观形态172.3.1 翅的表观结构182.3.2 翅的断面结构192.4 本章小结19第3章仿生扑翼模型的流场分析21 3.1 FLUENT软件简介..213.1.1 FLUENT软件求解步骤..21III南昌航空大学硕士学位论文目录3.1.2 求解控制方程223.2 翼型的流场数值计算.233.2.1 翼型建模及网格化.233.2.2 翼型的流场计算..243.3 翅翼拍动中流场的数值模拟.27 3.3.1 动网格技术.273.3.2 动态数值分析283.3.3 拍打振幅对扑翼运动的影响313.4 本章小结32第4章扑翼机构设计及建模分析334.1 扑翼机构的设计.334.1.1 扑翼机构总体设计要求..334.1.2 扑翼的实现方案..344.2 扑翼机构的运动尺度综合..354.2.1 扑翼机构方案确定.364.2.2 构件尺寸确定374.3 按解析法设计急回特性的扑翼机构..374.3.1 扑翼机构设计374.3.2 扑翼机构分析424.4 扑翼机构建模.464.4.1 零件三维建模464.4.2 零件装配与运动仿真474.5 本章小结49第5章结论与展望505.1 结论..505.2 展望..50参考文献..52攻读硕士学位期间发表的学术论文及参加的科研情况.56一、攻读硕士学位期间发表的论文..56二、攻读硕士学位期间参加的科研情况56致谢57IV南昌航空大学硕士学位论文第一章绪论第 1 章绪论1.1 引言微型扑翼飞行器Flapping-wing micro aerial vehicles以其优良的机动性、低噪音、低成本、携带方便、操作简单、可执行多种任务等功能,不论在军用还是民[1]用领域都具有十分重要、极其广泛的用途。

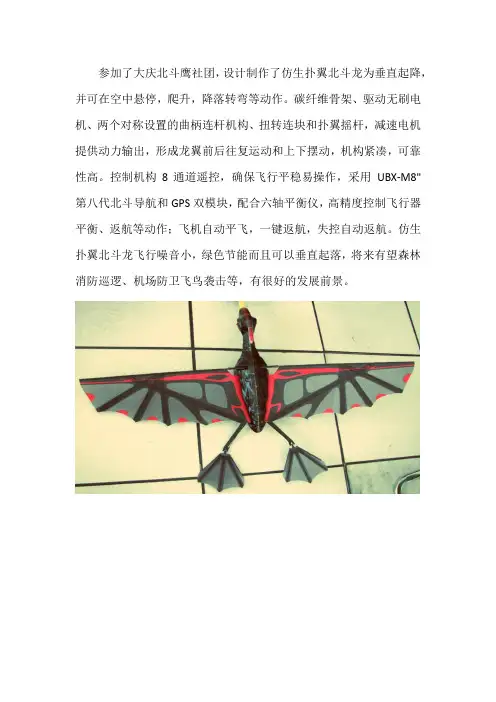

参加了大庆北斗鹰社团，设计制作了仿生扑翼北斗龙为垂直起降，并可在空中悬停，爬升，降落转弯等动作。
碳纤维骨架、驱动无刷电机、两个对称设置的曲柄连杆机构、扭转连块和扑翼摇杆，减速电机提供动力输出，形成龙翼前后往复运动和上下摆动，机构紧凑，可靠性高。
控制机构8通道遥控，确保飞行平稳易操作，采用UBX-M8"第八代北斗导航和GPS双模块，配合六轴平衡仪，高精度控制飞行器平衡、返航等动作；飞机自动平飞，一键返航，失控自动返航。
仿生扑翼北斗龙飞行噪音小，绿色节能而且可以垂直起落，将来有望森林消防巡逻、机场防卫飞鸟袭击等，有很好的发展前景。
摘要摘要微型扑翼飞行器扑翼运动规律与控制技术研究微型扑翼飞行器是一种仿鸟类的飞行器，其相比于固定翼飞行器和旋翼飞行器具有独特的优点，并且在军用和民用领域都具有非常广阔的应用前景，因此微型扑翼飞行器已经成为国际各大机构的研究热点之一。
本文主要对微型扑翼飞行器扑翼的运动模型和控制系统进行了研究，主要研究内容如下：首先，参考固定翼飞机的坐标系理论，定义了微型扑翼飞行器飞行时的坐标系统，建立了飞行时的运动参数和坐标系之间的关系。
并根据欧拉旋转定理，推导出了惯性、机体和机翼坐标系之间的变换矩阵。
其次，研究了微型扑翼飞行器扑翼的运动形式，设计出了刚性和柔性两种扑翼模型，并对这两种扑翼模型的气动力进行了分析和计算，并分析了迎角、扑动倾角、转动时间比等参数对扑翼的气动力的影响。
比较了这两个模型的特点，结果表明刚性扑翼模型具有平飞和驻飞两种飞行方式，两种飞行方式的结合可以极大的提高飞行器的机动性，而柔性扑翼模型由于自身的柔性变形能极大的提高飞行器的气动性能。
对两种扑翼模型在惯性坐标系下的气动力和气动力矩进行了分析，确定了影响飞行器位置和姿态的参数，并推导出了微型扑翼飞行器运动的总微分方程。
最后，根据推导出的微型扑翼飞行器总微分方程，提出了分层控制的方法，将微型扑翼飞行器的控制系统分为三个相对独立的控制层：轨迹规划控制层、位置控制层和姿态控制层，重点研究了位置控制层和姿态控制层控制系统的设计。
确定了以一个周期内的平均气动力和气动力矩代替瞬时气动力和气动力矩的控制方法，针对两种扑翼模型，提出了与之相适应的控制方法，并探讨了神经网络控制和切换控制在驻飞飞行姿态控制中的应用，最后采用MATLAB工具对控制系统进行了仿真分析。
关键词：微型扑翼飞行器，气动特性，运动方程，位置控制，神经网络控制，姿态控制AbstractAbstractThe Flapping Wing Motion Law and Control Technology Research of theMicro Flapping Wing Flight VehicleMicro flapping wing flight vehicle is a kind of imitation bird flying machines,because it is compared with the fixed wing aircraft and rotor wing aircraft has unique advantage,and in the field of military and civilian has very broad application prospects,so the study of the micro flapping wing flight vehicle become to one of the highlights in agro-scientific research in the international institutions.This paper aim at the motion law of flapping wing and the design of control system,The main research content is as follows:First of all,according to the fixed wing aircraft coordinate system theory,the coordinate system of the micro flapping wing flight vehicle was defined,and the relation between movement parameters of the micro flapping wing flight vehicle and the coordinate system has been defined.And according to the euler rotation theory,derived the transformation matrix of these three coordinate.Secondly,studied the motion form of the micro flapping wing flight vehicle,designed the rigid and flexible flapping wing model,and the aerodynamic force is analyzed and calculated for two flapping wing models.Then analyzed the influence of the flapping angle and the rotation time on the aerodynamic characteristics of flapping wing.The results show the rigid wings has two flight modes,the horizontal flight and hovering flight,which may enhanced flight mobility if they work together,and flexible flapping wing structure can greatly enhance the aerodynamic characteristics of flapping wing because of the flapping wing flexible deformation.The aerodynamic force and moment in inertia coordinate system of two kinds of flapping wing model were analyzed,and the parameters which effect the position and the posture of the micro flapping wing flight vehicle has been determined,and deduced the total differential equation of the micro flapping wing flight vehicle movement.Finally,according to the micro flapping wing flight vehicle total differential equation,吉林大学硕士学位论文It decomposes the global control system into three independent control systems,trajectory planner control system,position control system and posture control system.For the position and the posture control system,a method of average aerodynamic forces and moment is designed.According to two kinds of flapping wing model,put forward the corresponding control method,for the two models of the micro flapping wing flight vehicle position and posture control strategies were studied.The application of artificial neural network and the switching control for micro flying vehicle in hovering flight is discussed.Finally,the control systems are simulated and analyzed by the MATLAB.Key words:micro flapping wing flight vehicle,aerodynamic characteristics,movement rule,position control,neural network control,posture control目录目录第1章绪论 (1)1.1课题的研究背景和意义 (1)1.1.1扑翼飞行器的研究背景 (1)1.1.2研究意义 (2)1.2国内外研究现状 (2)1.2.1国外研究现状 (3)1.2.2国内研究现状 (5)1.3论文的主要工作 (6)第2章扑翼飞行机理和飞行坐标系统 (7)2.1昆虫的飞行机理研究 (7)2.2坐标系定义 (10)2.2.1结构模型 (10)2.2.2坐标系定义 (11)2.3坐标系之间的变换矩阵 (12)2.3.1惯性坐标系和机体坐标系之间的变换矩阵 (12)2.3.2机体坐标系与机翼坐标系的关系 (13)2.4本章小节 (14)第3章扑翼模型及气动力分析 (15)3.1引言 (15)3.2刚性扑翼模型平飞气动力分析 (15)吉林大学硕士学位论文3.2.1刚性扑翼模型平飞飞行方式 (15)3.2.2气动力计算 (16)3.2.3仿真与分析 (18)3.3刚性扑翼模型驻飞气动力分析 (19)3.3.1刚性扑翼模型驻飞飞行方式 (19)3.3.2气动力计算 (21)3.3.3仿真与分析 (22)3.4柔性扑翼模型的气动力分析 (23)3.4.1柔性翼的扑动方式 (23)3.4.2气动力计算 (24)3.4.3仿真与分析 (24)3.5本章小结 (25)第4章微型扑翼飞行器的运动方程 (27)4.1参数关系的建立 (27)4.2微型扑翼飞行器三维空间运动方程的建立 (28)4.2.1平动时的动力学方程 (28)4.2.2转动时的动力学方程 (28)4.3作用在微型扑翼飞行器机体上的力和力矩 (30)4.3.1刚性扑翼模型平飞飞行的力和力矩 (30)4.3.2刚性扑翼模型驻飞飞行的力和力矩 (31)4.3.3柔性扑翼模型的力和力矩 (33)目录4.4本章小结 (35)第5章控制系统设计 (37)5.1引言 (37)5.2刚性扑翼模型平飞飞行控制系统设计 (38)5.2.1刚性扑翼模型平飞位置控制 (38)5.2.2刚性扑翼平飞飞行的姿态控制 (42)5.3刚性扑翼模型驻飞飞行控制系统设计 (44)5.3.1基于切换控制的姿态控制方案 (44)5.3.1基于神经网络的姿态控制方案 (47)5.4柔性扑翼模型飞行控制系统设计 (49)5.4.1柔性扑翼模型位置控制系统 (49)5.4.2柔性扑翼模型姿态控制系统 (52)5.5本章小结 (54)第6章总结与展望 (55)6.1全文总结 (55)6.2展望 (56)参考文献 (57)作者简介及科研成果 (63)致谢 (65)第1章绪论第1章绪论1.1课题的研究背景和意义微型扑翼飞行器是一种仿生类飞行器，同固定翼飞行器相比，固定翼飞行器要产生很大的升力需要很大的表面积和很高的飞行速度，而很高的飞行速度需要发动机提供很大的牵引力，所以固定翼飞行器无法完成低速条件下的稳定飞行，扑翼飞行器所维持飞行所需要的升力和推力均由扑翼的扑动产生，不需要大功率发动机的牵引，因此能够完成低速条件下的飞行。
《小型扑翼飞行器的结构设计及仿真分析》一、引言随着科技的不断发展，扑翼飞行器因其高效、灵活的飞行特点，在军事侦察、环境监测、生物仿生学等领域中受到了广泛的关注。
本文旨在探讨小型扑翼飞行器的结构设计及其仿真分析，为扑翼飞行器的设计与研发提供理论依据。
二、小型扑翼飞行器的结构设计（一）基本框架设计小型扑翼飞行器的结构主要由以下几个部分组成：框架、动力系统、驱动系统、飞行控制系统和扑翼机构。
其中，框架是整个飞行器的基础，负责支撑和固定其他部件。
（二）扑翼机构设计扑翼机构是扑翼飞行器的核心部分，其设计直接影响到飞行器的飞行性能。
扑翼机构主要包括翼片、连杆、驱动装置等。
翼片的设计要考虑到空气动力学特性，以提高飞行器的升力和稳定性。
连杆和驱动装置的设计要保证翼片的运动轨迹和速度，以实现高效的能量转换。
（三）动力系统与驱动系统设计动力系统通常采用电动或燃油发动机，为飞行器提供动力。
驱动系统则负责控制扑翼机构的运动，通常采用舵机或电机等。
在设计中，要考虑到动力系统的功率、重量、体积等因素，以及驱动系统的控制精度和可靠性。
（四）飞行控制系统设计飞行控制系统是扑翼飞行器的重要组成部分，负责控制飞行器的姿态和轨迹。
通常采用微处理器和传感器等设备实现控制。
在设计中，要考虑到控制系统的稳定性、响应速度和抗干扰能力等因素。
三、仿真分析（一）仿真模型的建立利用计算机仿真软件，建立小型扑翼飞行器的三维模型。
模型要尽可能地反映真实情况，包括各部件的尺寸、重量、材料等参数。
（二）仿真实验过程在仿真软件中，对模型进行动力学分析和运动学分析。
通过改变模型的参数，如翼片形状、连杆长度、驱动速度等，观察飞行器的飞行性能变化。
同时，还可以通过仿真实验分析飞行控制系统的控制效果和稳定性。
（三）仿真结果分析根据仿真实验的结果，分析各参数对飞行器性能的影响。
通过对比不同设计方案的仿真结果，选择最优的设计方案。
同时，还要对飞行控制系统的控制效果和稳定性进行分析，以提高飞行器的整体性能。
一种仿生蝴蝶扑翼飞行器及其拉线式转向机构的制作方法仿生蝴蝶扑翼飞行器是一种通过模仿蝴蝶独特的飞行方式而设计的飞行器。
它能够在空中灵活操控，具有较好的机动性能和稳定性。
在本文中，将介绍一种制作仿生蝴蝶扑翼飞行器及其拉线式转向机构的方法。
首先，我们需要准备一些材料和工具。
材料包括轻质的材料如薄金属片或塑料片，弹性线或者细线，小型电机，螺旋桨等。
工具则包括剪刀，胶水，钳子，锉子等。
1. 制作翅膀：使用剪刀将薄金属片或塑料片剪成蝴蝶翅膀的形状，大小可自行决定。
确保两个翅膀相对称，并且具有足够的扑翼空间。
然后使用锉子修整翅膀的边缘，使其光滑，减少空气阻力。
最后使用胶水将两个翅膀连接在一起，并且确保翅膀能够自由地扑动。
2. 安装电机和螺旋桨：选择一个小型电机并安装在飞行器的中心位置上。
将螺旋桨固定在电机轴上，确保可以有效地产生推力。
3. 制作拉线式转向机构：在飞行器的尾部或机身两侧的翅膀上，通过胶水或螺丝固定一个小轴。
使用弹性线或者细线将此小轴连接到电机上。
当电机旋转时，它将通过拉线转动翅膀，实现方向的改变。
完成以上步骤后，我们就成功地制作了仿生蝴蝶扑翼飞行器及其拉线式转向机构。
在使用时，只需将电机连接到能源供应，并确保翅膀可以自由地扑动。
通过控制电机的转动速度和方向，我们可以实现飞行器的正常飞行以及转向。
总结：仿生蝴蝶扑翼飞行器及其拉线式转向机构的制作方法相对简单，只需准备适当的材料和工具，并按照上述步骤进行操作即可。
这种飞行器的设计灵感来自于蝴蝶的飞行方式，具有较好的机动性能和稳定性。
通过不断改进和调整，希望能够进一步完善这种仿生飞行器，并应用到更多实际应用场景中。
小型仿生扑翼飞行机器人动力学优化设计研究摘要：随着科技的不断发展，仿生学在机器人领域中的应用逐渐得到了广泛关注。
本文研究了一种小型仿生扑翼飞行机器人的动力学优化设计方法。
首先，通过对鸟类飞行的观察和分析，建立了仿生扑翼飞行机器人的运动学模型。
然后，根据该模型，利用优化算法对机器人的关键参数进行调整，以实现更加稳定和高效的飞行动作。
最后，通过实验验证了所提出的设计方法的有效性。
关键词：仿生学；扑翼飞行；动力学优化；机器人1. 引言扑翼飞行机器人是一种能够模拟鸟类等动物扑翼飞行动作的机器人。
相比于固定翼飞行器，扑翼飞行机器人具有更好的机动性和适应性，可以在狭小的空间中进行飞行和悬停。
因此，研究小型仿生扑翼飞行机器人的动力学优化设计具有重要的理论和实际意义。
2. 方法2.1 仿生学原理仿生学是通过模仿自然界的生物系统，从中汲取灵感和设计原则，来解决工程和科学问题的一门学科。
在本研究中，我们以鸟类的扑翼飞行为基础，将其运动学特征应用于机器人的设计。
2.2 运动学模型建立根据鸟类扑翼飞行的运动规律，我们建立了小型仿生扑翼飞行机器人的运动学模型。
该模型包括机器人的位置、速度和加速度等关键参数，并考虑了机器人与环境之间的相互作用。
2.3 动力学优化设计为了实现机器人的稳定和高效飞行，我们利用优化算法对机器人的关键参数进行调整。
通过改变机器人的翼展、翼面积、翼型等参数，使得机器人在飞行过程中能够更好地适应不同的环境和任务需求。
3. 实验结果与讨论我们通过实验验证了所提出的动力学优化设计方法的有效性。
实验结果表明，通过优化设计的机器人在飞行过程中表现出更好的稳定性和机动性，能够更好地应对复杂的环境和任务需求。
4. 结论本研究通过对小型仿生扑翼飞行机器人的动力学优化设计，实现了机器人的稳定和高效飞行。
该研究为小型仿生扑翼飞行机器人的设计和应用提供了重要的理论基础和技术支持。
微型扑翼飞行器的结构设计与制作技术研究随着科技的不断进步，微型扑翼飞行器作为一种新型飞行器，受到了越来越多的关注。
微型扑翼飞行器是一种仿生飞行器，其设计灵感来自于昆虫的翅膀运动原理，通过模仿昆虫的翅膀运动方式实现飞行。
本文将重点研究微型扑翼飞行器的结构设计与制作技术。
微型扑翼飞行器的结构设计是实现其稳定飞行的关键。
首先，需要设计合适的翅膀形状和尺寸。
翅膀的形状应具有良好的气动特性，能够产生足够的升力和稳定的飞行。
其次，需要确定翅膀的材料和结构。
翅膀的材料应具有足够的轻量化和强度，常见的材料有碳纤维、玻璃纤维等。
翅膀的结构可以采用刚性或柔性结构，刚性结构适用于大型扑翼飞行器，而柔性结构适用于微型扑翼飞行器。
最后，需要设计合适的机身结构和连接方式，以实现翅膀的运动和控制。
微型扑翼飞行器的制作技术主要包括翅膀制作、机身制作和控制系统制作。
翅膀制作需要先制作翅膀的模具，然后根据模具制作翅膀，最后进行表面处理和装配。
机身制作可以采用3D打印技术或精密加工技术，根据设计要求制作机身的外形和内部结构。
控制系统制作包括电机、传感器和控制电路等的选择和安装，以及飞行器的姿态控制和稳定控制算法的开发。
微型扑翼飞行器的结构设计与制作技术研究的目的是实现微型扑翼飞行器的稳定飞行和控制。
通过合理的结构设计和制作技术，可以使微型扑翼飞行器具有较好的飞行性能和操控性。
此外，结构设计和制作技术的研究还可以为更大规模的扑翼飞行器的设计和制作提供参考。
总之，微型扑翼飞行器的结构设计与制作技术研究是一项复杂而重要的工作。
通过深入研究和不断探索，可以进一步提高微型扑翼飞行器的性能和应用领域，为未来的飞行器发展做出贡献。
摘要超小型仿生扑翼飞行器(FMAV)是一种模仿鸟类或昆虫飞行的新概念飞行器。
仿生学和空气动力学研究均表明，对于特征尺寸相当于鸟或者昆虫的微型飞行器来说，扑翼飞行要优于固定翼和旋翼飞行器。
本文以采用单曲柄双摇杆驱动机构的超小型仿生扑翼飞行器为研究对象,以提高其运动对称性为目的进行优化设计，为解决该类飞行器在飞行过程中发生向左或者向右倾斜、栽落的问题提出一种新的解决方案。
在对鸟类扑翼飞行生物学原理研究的基础上，从合力作用与分解的角度提出了一种气动力对超小型仿生扑翼飞行器作用的机理，解释了超小型仿生扑翼飞行器在试飞过程中倾斜栽落的力学原因。
同时根据该机理和条带理论计算了超小型仿生扑翼飞行器作一维拍动时上下方向受到的气动力，最后将计算结果与风洞实验所得到的升力曲线进行了比较，二者的结果比较接近。
用ADAMS建立超小型仿生扑翼飞行器虚拟样机，将气动力计算结果加载到虚拟样机上，仿真得到动力学状态下两翼扑动角速度曲线图；位置控制系统应用PID控制技术，借助MATLAB和ADAMS进行联合仿真，结果显示该控制系统设计合理，为超小型仿生扑翼飞行器的研制奠定了基础。
关键词：扑翼飞行器，仿生，PID控制，仿真The Design of Control System for Bionic Flapping-wingＭicrominiature Air VehicleABSTRACTBionic Flapping-wing Microminiature Air Vehicle (FMAV) are new conceptual air vehicles that mimic the flying modes of birds and insects. The study of bionics and aerodynamics indicates that the MAV which the characteristic dimension almost equate to bird or insect, the flapping flight is precede to fixed and rotatory MAV.The object of study in the paper is FMAV that have driving mechanisms of single-crank and double-rocker, and launched the work surrounding the goal of enhancing the symmetry of the wings’ movement. a new solution of FMAV with driving mechanisms of single-crank and double-rocker often tilt toward the left or the right and fall in the course of flight was proposed in the paper. Based on the biological flight mechanism of birds, a new mechanism of FMAV affected by forces was proposed in view of composition of forces, and the reason of the phenomena in force was explained under the using the new mechanism. The force on wings in a full cycle was computed new mechanism when there was only flapping, and its curve is similar to the curve tunnel test.The whole simulation model of FMAV was established in ADAMS, then the precomputed force was load to the model, and the angular velocity of both wings in aerodynamic situation was gained, which paved the way to the dynamics optimization of the driving mechanisms. The position control system was designed by PID in the paper. The position control mode is research deeply by MATLAB and ADAMS. Results indicate that this positioncontrol system is efficient.Key words:FMAV，bionic，PID，simulation超小型仿生扑翼飞行器扑动控制设计厉敏0811051750 引言自古以来，人们就梦想着在天空自由翱翔。
在上亿年进化历史中，经过不断适应环境和优化选择，鸟类及昆虫的飞行技巧达到了几乎完美的程度，如昆虫利用其薄如蝉翼的翅膀高频振动，能够实现前飞、倒飞、侧飞及倒着降落等特技飞行，其载重能力是自身重量的两倍[7]。
鸟类与昆虫出色的飞行技能很早就引起了人类的注意,激发起人类的飞行梦想。
人类的飞行史，就是模仿飞行生物（鸟类及昆虫）进行仿生飞行的历史。
人们通过研究鸟类滑翔的原理，成功制成了滑翔机，初步实现了飞行的梦想。
1903年莱特兄弟在滑翔机基础上加装自制内燃机制成的“飞行者”1号试飞成功，标志着人类翱翔蓝天的梦想得以真正实现[1]。
在以后的一百年中航空科学迅猛发展，固定翼飞机从第一代已经发展到了第四代，旋翼飞机也得到长足的发展和应用[16]。
近几十年来，随着纳米科技以及微电子机械技术(MEMS)等出现及高速发展，飞行器的小型化、微型化越来越受到人们的重视。
进入21世纪后，飞行器的微型化技术已经成为衡量各国航空业水平的又一重要标志。
超小型仿生扑翼飞行器(Bionic Flapping-wing Microminiature AirVehicle, FMAV)是20世纪90年代发展起来的一种新型飞行器,由于具有特殊的用途(如侦察、电子干扰、搜救等)而倍受关注。
从现有的研究情况来看，超小型飞行器按其飞行方式可分为固定翼(Fixed Wings)、旋翼(Rotary Wings)和扑翼(Flapping Wings)三类。
超小型固定翼飞行器与旋翼超小型飞行器是固定翼飞机和旋翼飞机微型化的产物，其飞行原理分别与传统的固定翼飞机和直升机相同；超小型扑翼飞行器在构造上是模拟自然界鸟类或昆虫的拍翼飞行的机构,如同鸟类或昆虫利用拍翅同时产生升力与推力。
固定翼式和旋翼式超小型飞行器的研究迄今为止都达到了一定的水平,但是纵观自然界的飞行生物无一例外均采用扑翼的飞行方式来飞行，所以研究者普遍认为,扑翼是生物进化的最优飞行方式。
因此,有关扑翼飞行的机理及其在超小型飞行器上的应用又成为这一领域的一个研究热点。
随着人们对鸟类和昆虫生理结构和飞行机理研究的深入以及空气动力学和新型材料等的快速发展，如今的扑翼飞行器已越来越灵巧且逐渐小型化,离实用也越来越近。
本文主要针对这一类超小型扑翼飞行器进行研究。
1 研究背景与意义1.1 扑翼飞行器发展历程人类的飞行梦想最早是从模仿鸟类的形态开始的，早在中国汉朝时期就有人模拟鸟类进行扑翼飞行活动的记载。
西汉时期《鸿书》记载“公输般(鲁班)制木莺以窥宋城”；王莽时代曾有人用鸟羽做成翅膀试验过“飞人”,与中国相似,中世纪的欧洲也流传着不少有关飞行的神话和传说。
十五世纪意大利科学家和艺术家达·芬奇做了扑翼机的设计(见图1.1),但没有取得成功，但该设计在驱动机构方面显示出很高的工程技巧[2]。
图1.1 达·芬奇设计的扑翼机达·芬奇之后，仍然有很多人尝试以扑翼的方式飞上天空，但基本上都以失败而告终。
直到19世纪中期，科学家们才重新开始考虑扑翼机，并把它作为一种飞行器来研究，英国人哈尔格莱夫和德国人李林塔尔对扑翼机理论所作的研究及实践成为扑翼飞行器发展史上重要的里程碑。
这一时期最主要成果是制成最早的有记载能够飞行的扑翼飞行器：1874年由法国人Pénaud设计的以橡皮筋为动力的扑翼机模型, 如图1.2所示[3]。
图1.2 法国人Pénaud设计的扑翼机模型20世纪初，在经历一系列的失败后，科学家们被迫重新进行计算和设计，通过对试飞实践和所积累的理论资料的仔细分析，认识到:之前那些仅靠人体自身肌肉的力量来驱动的扑翼飞行器是无法实现持续飞行的。
由此至20世纪中后期，人类历经艰辛才发明了扑翼滑翔飞行器和动力扑翼飞行器[3]。
自20世纪中后期以来，鉴于仿生扑翼飞行器潜在的应用前景，其在短时间内就吸引了许多研究者的关注，对于较大尺寸及超小型扑翼的空气动力学研究也逐渐成为热点。
扑翼飞行器正在从大型向微型,从自由飞行向可控飞行发展。
1.2 超小型扑翼飞行器1.2.1 超小型扑翼飞行器的定义与特点超小型仿生扑翼飞行器(Flapping-Wing Micro Air Vehicle,简称FMAV)是一种模仿鸟类或昆虫飞行的新概念微型飞行器。
微型飞行器是上世纪90年代发展起来的一种新型飞行器。
1992年，美国国防高级研究计划局(DARPA)召开了关于未来军事技术的研讨会，第一次提出了微型飞行器MAV(Micro Air Vehicle)的概念，并提出其量级与昆虫及小鸟相似[4]。
它的特点是: 翼展和长度小于6英寸（152毫米），总重量约为10～100克，有效载荷约20克左右，续航时间20～60分钟，飞行速度约为30～60公里/小时，具有实时成像、导航及通信能力。
此外还要求其造价低廉、便于携带、操作简单、伪装性能好、更重要的是要能完成一定的任务[7]。
自MAV的概念出现后，便成为各国研究的热点。
从现有的研究情况看，微型飞行器按其飞行方式可分为固定翼布局、旋翼布局和仿生扑翼式布局3类。
固定翼式和旋翼式微型飞行器的研究迄今为止都达到了相当的水平，但是它们的高能耗、低机动性、低灵活性和稳定性差的缺点也日益凸显出来。
仿生学和空气动力学研究均表明,对于特征尺寸相当于鸟或者昆虫的微型飞行器来说,扑翼飞行器要优于固定翼和旋翼飞行器：（1）与固定翼和旋翼飞行器相比,扑翼飞行器的主要特点是将举升、悬停和推进功能集成于一个扑翼系统,依靠扑翼运动方式的改变可以快速有效地改变飞行器的姿态,具有较强的机动性与灵活性。
