锻造楔形耐张线夹安装说明楔形耐张线夹分为铝制件部分和钢制件部分，其中铝制件部分分为：线夹本体、抽匣、线槽本体、线槽压板及盖板。
钢制件部分主要是钢挂板。
1、先将耐张线夹上的螺栓拧松，铝制件部分拆全部拆开。
注意线槽压板上的螺栓、平垫圈、弹簧垫圈及O型圈切勿分开，以防遗漏。
2、根据实际需要在导线上做好耐张线夹安装位置的标记，以便确定耐张线夹的安装。
3、将线槽本体放在导线下方，且线槽朝上；再将线槽压板放在导线上方，线槽朝下，且与线槽本体相对应。
如图1所示：图14、将线槽本体、线槽压板及导线上的标记对齐后，使用扳手将线槽压板上的螺栓按照渐进式的方法进行拧紧。
如图2所示：图25、将线夹本体的的一块滑块取出，将线夹本体组合件嵌入线槽本体前方的导线中。
如图3所示：图36、将上一步取出的滑块装入线夹中，确认无误后，用铁锤将滑块装入端的线夹进行敲击，是的线夹本体部位变形，以防滑块滑出。
7、将闭合的线夹本体平移至线槽本体组合件，直至线夹本体与线槽本体之间没有松动为止。
如图4所示：图48、将钢制件部分先行安装，再将钢制件部分的挂板垂直装入线夹本体的的凸台中，如图5所示。
然后扭转90°向后拉直，最好将钢制件部分与耐张串或安全备份线夹串进行连接。
如图6所示：图5图69、当本楔形耐张线夹作安全备份线夹时，通过调整钢制件部分拉杆上的螺母，来调节安全备份线夹的拉力大小。
如图7所示：图710、当本楔形耐张线夹作主线路耐张线夹时，将盖板放置在线槽本体后方，并按照要求紧固螺栓。
如图8所示：图8附件：安全后备线夹金具串连接方式图9 新建线路的安全备份线夹串图1、建议在新建线路时，主线路DB调整板采用专用调整板，以增加安全备份线夹的高度，避免安全备份线夹与主线路金具串的空间冲突。
2、老线路改造项目，我公司会根据不同客户提供不同的设计方案，以满足不同要求。

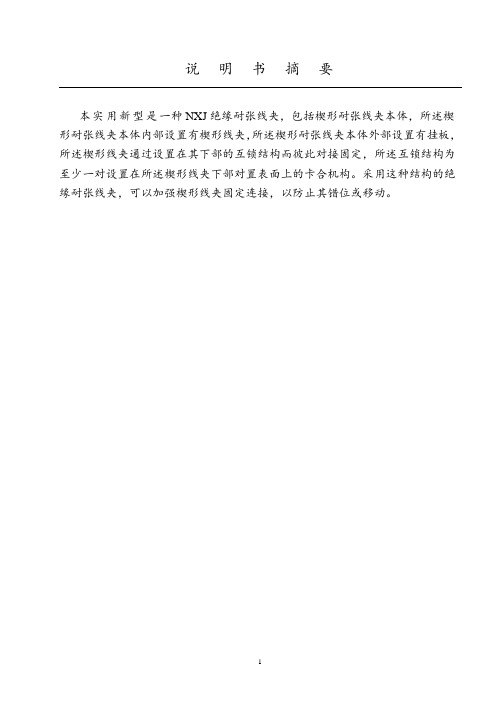

说明书摘要本实用新型是一种NXJ绝缘耐张线夹，包括楔形耐张线夹本体，所述楔形耐张线夹本体内部设置有楔形线夹，所述楔形耐张线夹本体外部设置有挂板，所述楔形线夹通过设置在其下部的互锁结构而彼此对接固定，所述互锁结构为至少一对设置在所述楔形线夹下部对置表面上的卡合机构。
采用这种结构的绝缘耐张线夹，可以加强楔形线夹固定连接，以防止其错位或移动。
摘要附图13 131415权利要求书1.一种NXJ绝缘耐张线夹，包括楔形耐张线夹本体，所述楔形耐张线夹本体内部设置有楔形线夹，所述楔形耐张线夹本体两侧设置有挂板，其特征在于：所述楔形线夹通过设置在其下部的互锁结构而彼此对接固定，所述互锁结构为至少一对设置在所述楔形线夹下部对置表面上的卡合机构。
2.根据权利要求1所述的NXJ绝缘耐张线夹，其特征在于：所述楔形线夹的个数为两个，所述两个楔形线夹分别叫楔形线夹A和楔形线夹B,所述楔形线夹A和楔形线夹B的对置接触表面下部设置有凸台，所述凸台上设置有卡合机构。
3.根据权利要求2所述的NXJ绝缘耐张线夹，其特征在于：所述卡合机构的对数可设置有至少一对。
4.根据权利要求3所述的NXJ绝缘耐张线夹，其特征在于：所述卡合机构由嵌合机构231和对向嵌合机构构成。
5.根据权利要求2或4所述的NXJ绝缘耐张线夹，其特征在于：所述嵌合机构为一对设置在楔形线夹A的凸台上的弹性卡合件，所述弹性卡合件的方向朝楔形线夹B的凸台伸出；所述向嵌合机构为设置在楔形线夹B的凸台上、用于供所述一对卡合件嵌合的开孔。
6.根据权利要求5所述的NXJ绝缘耐张线夹，其特征在于：所述弹性卡合件的端部具有至少一个向外伸出的钩状凸尖，所述开孔上设有可与所述钩状凸尖相互锁定的后棱边。
说明书NXJ绝缘耐张线夹技术领域本实用新型属于电力金具技术领域，具体涉及一种NXJ绝缘耐张线夹。

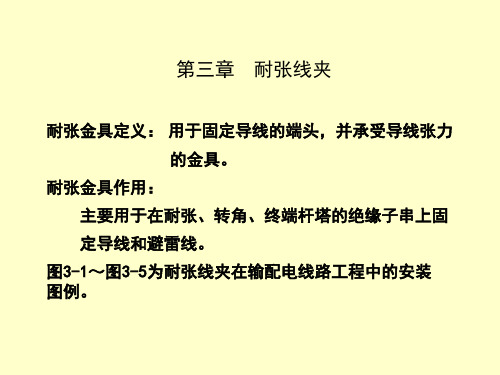

背景技术耐张线夹是用于固定线缆，以承受线缆张力，并将线缆挂至耐张串组或杆塔上的金具。
耐张线夹按结构和安装条件的不同，可分为两类：第一类耐张线夹要承导线、避雷线和拉线的全部拉力，线夹握力应不小于被安装导线或避雷线额定抗拉力的90％，但不作导体。
耐张线夹-楔型绝缘 nxjg-1热镀锌层标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!耐张线夹楔型绝缘 NXJG1 热镀锌层标准引言在电力传输和配电系统中，耐张线夹是一种关键的组件，用于固定和支撑导线，确保系统的稳定运行。
常用线路材料的现场验收办法为了进一步加强线路材料的验收工作，确保我厂入库物资的质量，为线路运行打下良好基础，特制定本验收办法，各单位须严格按照要求进行到场材料的核定验收并做好相关记录。
1 电力金具的验收1.1 技术要求电力线路金具包括：悬垂线夹、耐张线夹、联接金具（包括：球头挂环、碗头挂板、U型挂环、直角挂板、平行挂板、避雷线吊架、各种联板、U型螺丝等）、接续金具（包括爆压管、钳压管、并沟线夹、跳线线夹等）、防护金具（包括防震锤、铝包带、重锤片及附件）、拉线金具（包括楔形线夹、UT型线夹等）以及设备线夹等。
1.1.1 悬垂线夹、耐张线夹，线夹本体、压板和碗头挂板为可锻铸铁件，闭口销为铜制件，其余为钢制件。
1.1.2 联接金具除碗头挂板、避雷线吊架为铸铁件外，其余均为钢制件，热镀锌。
1.1.3 接续金具压接管、并沟线夹本体为铝合金制件；其余为钢制件，热镀锌。
1.1.4防护金具防震锤锤头、重锤片为铸铁件，涂防锈漆防腐，其余为钢制件热镀锌；1.1.5 拉线金具线夹的本体和楔子为可锻铸铁，其余为钢制件，热镀锌。
1.1.6 铜铝设备线夹本体为铜铝锻压制成，其它为热镀锌钢制件。
1.2 外观验收标准1.2.1 黑色金属铸件的表面应光洁、平整，不允许有裂纹等缺陷，重要部位不允许有气孔、砂眼、渣眼及飞边等缺陷，与其他零件连接及与导线接触部位不允许有胀砂、结疤、毛刺等妨碍连接及损坏导线的缺陷。
1.2.2锻制件及冲压件应平整光洁，不允许有毛刺、开裂和层叠等缺陷，锻件与热弯件不允许有过烧、局部烧熔及氧化皮存在。
模锻件的模锻飞边，冲剪厚度不大于2.5mm，冲切飞边后不许有刺手的毛刺存在。
锻制件局部的锤印深度不应大于0.5mm。
1.2.3 铝制件表面应平整，不允许有裂纹等缺陷，重要部位不允许有气孔、砂眼、渣眼及飞边等缺陷，电气接触面不允许有碰划伤、凹坑、凸起、压痕等缺陷。
1.2.4铜铝件的电气接触面应平整光洁，不允许有毛刺或超过板厚极限偏差的碰伤、划伤、凹坑、凸起及压痕等缺陷。
中华人民共和国国家标准耐张线夹(楔型) UDC 621.315.6GB 2320.5—85代替GB 2322—80Strain clamp (wedge type)国家标准局1985-01-23发布1985-12-01实施1适用范围本标准适用于架空电力线路上固定镀锌钢绞线的耐张线夹。
2型式尺寸2.1耐张线夹为NX型、NUT型、NU型。
2.2耐张线夹主要尺寸应符合图1及表1、图2及表2的规定：图1表1mm图2表2mm表中型号中字母及数字意义为：N——耐张；X——楔；T——可调；U——U形；数字——适用钢绞线组合号。
3技术要求3.1耐张线夹一般技术条件应符合GB2314—85《电力金具通用技术条件》的规定。
3.2材质与紧固件：a.本体与楔子按GB978—67《可锻铸铁件分类及技术条件》，采用牌号不低于KT33-8可锻铸铁制造；b.NX型可以按GB700—79《普通碳素结构钢技术条件》，采用抗拉强度不低于372.5N/mm2(372.5MPa)的钢制造；c.U形螺丝按GB700—79，采用抗拉强度不低于372.5N/mm2(372.5MPa)的钢制造；d.螺母按GB 41—76《六角螺母(粗制)》；e.螺栓按SD 25—82《六角头带销孔螺栓》；f.闭口销按SD 26—82《闭口销》；g.垫圈按GB 95—76《垫圈(粗制)》。
3.3 U形螺丝无扣杆件直径不允许小于螺纹中径。
3.4耐张线夹破坏荷重应不小于以下数值：NX-1、NUT-1型45.0kN；NX-2、NUT-2型88.0kN；NUT-3、NU-3型143.0kN；NUT-4、NU-4型164.0kN。
4验收规则及试验方法耐张线夹的验收及试验按GB2317—85《电力金具验收规则、试验方法、标志与包装》进行。
5标志与包装耐张线夹的标志与包装按GB 2317—85规定进行。
___________________附加说明：本标准由中华人民共和国水利电力部提出。
在10kV及以下电力线路的建设中，耐张线夹常常在电力线路终端杆型、分支杆型、耐张杆型、转角杆型处使用。
常用的耐张线夹有螺栓型铝合金耐张线夹（NLL）和可锻铸铁耐张线夹（NLD）。
它们的主要规格如下：耐张线夹的选取主要根据电力线路导线的不同情况来确定。
常见的有两种情况。
1 当采用LGJ、LJ导线时线路耐张线夹的选取当采用LGJ或LJ导线时，由于耐张线夹使用时是夹在导线的外径上，故要根据导线的外径去选取所使用的耐张线夹的型号。
例在电力线路中采用LGJ-185/30导线，经计算可知它的外径为18.88mm，由上表知与它应使用的耐张线夹为NLL-4、NLL-5或NLD-4。
在此须注意的是LGJ导线的外径是由铝线截面185mm加上钢芯截面30mm而计算出来的导线外径，不单纯是由铝线截面185mm来计算的。
同种规格的LGJ导线有不同的钢芯截面和导线外径,故同种规格的LGJ导线使用的耐张线夹并不一定是相同的。
若是LJ导线，由于它没有钢芯，可以用铝绞线的截面去计算导线的外径。
另外由于耐张线夹是夹在导线的外径上，我们在施工中要求在LGJ或LJ导线的外层包上铝包带，防止压接时损坏导线。
2 当采用绝缘导线时线路耐张线夹的选取在人口密集，树木繁多，多污染的地区，我们越来越多的采用绝缘导线去代替裸导线。
它相比裸导线有安全可靠性高、降低线损，导线腐蚀小等优点。
当采用绝缘导线时，我们需要注意的是由于耐张线夹使用时是夹在“导线”的外径上，而不是夹在“导体”的外径上，故要根据导线的外径而不是导体的外径去选取所使用的耐张线夹的型号。
例在电力线路中采用JKLGYJ-150/8钢芯加强型交联聚乙烯绝缘架空电缆，经计算得知它的导体外径为15.30mm，再加上它的绝缘皮厚度3.4mm和导体屏蔽厚度0.5mm，可知它的导体外径为23.1 mm，查上表知与它应使用的耐张线夹为NLL-5。
若我们此时依据导体外径15.30mm选择设备线夹，那么选的设备线夹就无法使用。
另外，我们在安装耐张线夹时要均匀拧紧螺丝，要求在安装后的导线与金属原接触面处，不出现导线应力增大现象，以防止微风震动或其它导线振荡情况下引起导线损坏并保证耐张线夹对导线的握力不小于导线拉断力的95%。
