三种风速测量仪介绍及其工作原理三种风速测量仪介绍及其工作原理1、热式风速仪将流速信号转变为电信号的一种测速仪器，也可测量流体温度或密度。
其原理是，将一根通电加热的细金属丝（称热线）置于气流中，热线在气流中的散热量与流速有关，而散热量导致热线温度变化而引起电阻变化，流速信号即转变成电信号。
它有两种工作模式：①恒流式。
通过热线的电流保持不变，温度变化时，热线电阻改变，因而两端电压变化，由此测量流速。
①恒温式。
热线的温度保持不变，如保持150①，根据所需施加的电流可度量流速。
恒温式比恒流式应用更广泛。
热线长度一般在0.5～2毫米范围，直径在1～10微米范围，材料为铂、钨或铂铑合金等。
若以一片很薄(厚度小于0.1微米)的金属膜代替金属丝，即为热膜风速仪，功能与热丝相似，但多用于测量液体流速。
热线除普通的单线式外，还可以是组合的双线式或三线式，用以测量各个方向的速度分量。
从热线输出的电信号，经放大、补偿和数字化后输入计算机，可提高测量精度，自动完成数据后处理过程，扩大测速功能，如同时完成瞬时值和时均值、合速度和分速度、湍流度和其他湍流参数的测量。
热线风速仪[1]与皮托管相比，具有探头体积小，对流场干扰小；响应快，能测量非定常流速；能测量很低速（如低达0.3米／秒)等优点。
当在湍流中使用热敏式探头时，来自各个方向的气流同时冲击热元件，从而会影响到测量结果的准确性。
在湍流中测量时，热敏式风速仪流速传感器的示值往往高于转轮式探头。
以上现象可以在管道测量过程中观察到。
根据管理管道紊流的不同设计，甚至在低速时也会出现。
因此，风速仪测量过程应在管道的直线部分进行。
直线部分的起点应至少在测量点前10×D（D=管道直径，单位为CM）外；终点至少在测量点后4×D处。
流体截面不得有任何遮挡（棱角，重悬，物等）。
2、叶轮风速仪风速计的叶轮式探头的工作原理是基于把转动转换成电信号，先经过一个临近感应开头，对叶轮的转动进行“计数” 并产生一个脉冲系列，再经检测仪转换处理，即可得到转速值。
热线风速仪热线风速仪是一种应用于电力系统中的检测设备，用于测量外部风速，判断是否达到禁飞风速。
下面将从热线风速仪的原理、结构、使用和注意事项等方面进行介绍。
原理热线风速仪是基于导电材料在风的作用下所产生的电动势的原理来进行测量风速的。
在仪器中有两个热线传感器，其中一个是加热传感器，另一个则是测温传感器。
加热端受到电源的加热而发热，测温端测量这部分通过空气对加热端进行冷却所产生的温度变化，并将电压信号转换为直流电信号输出，即测量所需要的风速。
结构热线风速仪主要由传感器、放大器、输出电路、电源和显示装置组成。
其中传感器由热丝传感器、温度传感器、补偿电路等部分组成。
放大器由前级放大器和后级放大器组成。
输出电路是指将测量所得的信号转换为标准电信号输出的电路。
使用热线风速仪使用方法如下：1.将热线风速仪与电源连接，打开电源。
2.将传感器放置在需要测量风速的地方，确保传感器端口面对风向。
3.等待仪器校准完毕后即可开始测量。
4.测量完成后，关闭电源并拆掉传感器。
注意事项在使用热线风速仪时，需要注意以下事项：1.在测量前，应该进行校准，校准方法可参照热线风速仪的使用说明书。
2.传感器应该放置在风向正对的位置，以获得最准确的测量结果。
3.在测量时，应注意仪器的安全，避免仪器损坏或发生意外。
4.测量结束后，应正确拆卸仪器和传感器，存放在干燥通风的地方。
结论热线风速仪是一种非常重要的检测设备，用于电力系统中测量风速，判断禁飞风速是否达到。
它的原理是基于导电材料在风的作用下所产生的电动势，通过传感器、放大器、输出电路、电源和显示装置等部分组成。
在使用时，需要注意仪器的校准、安全和存放等事项。
热线风速仪原理
热线风速仪原理。
热线风速仪是一种用于测量空气流速的仪器，它通过热线传感
器来实现测量。
热线风速仪的原理基于热线传感器在气流中的传热
特性，当气流通过热线传感器时，会带走热量，导致传感器的温度
下降，通过测量温度下降的幅度，就可以计算出气流的速度。
热线风速仪的传感器通常由一个细长的金属丝或薄膜组成，这
个传感器被加热到一个恒定的温度，当气流通过时，会带走传感器
的热量，导致传感器的温度下降。
通过测量传感器温度下降的速度，就可以计算出气流的速度。
热线风速仪的原理就是利用这种传热特
性来实现测量。
热线风速仪的工作原理可以用一个简单的公式来表示：
V = (P / R) (T1 T2)。
其中，V表示气流速度，P表示传感器的功率，R表示传感器的
电阻，T1表示传感器的初始温度，T2表示传感器的最终温度。
通过
测量传感器的功率、电阻和温度变化，就可以计算出气流的速度。
热线风速仪的原理简单清晰，而且具有高灵敏度和快速响应的
特点，因此被广泛应用于空气动力学研究、气象观测、空调系统调
试等领域。
同时，热线风速仪还可以实现多点测量和远程监测，具
有很高的实用价值。
总的来说，热线风速仪利用热线传感器的传热特性来实现测量
气流速度的原理，通过测量传感器的功率、电阻和温度变化，就可
以准确地计算出气流的速度。
热线风速仪具有原理简单、灵敏度高、响应快的特点，被广泛应用于各个领域，对于气流速度的测量起到
了至关重要的作用。
热线风速仪测量原理简介朋友！今天咱们来聊一聊一个挺神奇的玩意儿——热线风速仪。
你可别小看它，这小家伙在测量风速这方面可是有着独特的本事呢！那啥是热线风速仪呢？简单来说呀，它就像是一个风速界的“小侦探”，专门负责打探风的速度。
它的原理呢，还挺有趣的。
想象一下，风就像是一群调皮的小精灵，在空气中跑来跑去。
而热线风速仪呢，就是要抓住这些小精灵的“行踪”，搞清楚它们到底跑得有多快。
热线风速仪里面有个很关键的东西，叫热线。
这根热线啊，就像是一个超级敏感的“小触角”。
当有风吹过来的时候，风会把热线周围的热量给带走。
这就好比你在冬天，手伸到外面，风一吹，手上的热量就被吹跑了，会觉得很冷，热线也有类似的感受哦。
风越大呢，它带走热线热量的速度就越快。
这时候，热线的温度就会下降得比较厉害。
而热线风速仪呢，就像是一个聪明的“小管家”，它能敏锐地察觉到热线温度的变化。
它通过一个小小的电路系统，来测量热线温度的改变。
比如说，当风比较小的时候，热线的温度下降得就比较慢，电路系统检测到的温度变化就不大。
就好像是微风轻轻拂过，只是轻轻地带走了一点点热量，热线还不至于“着凉”。
可是当大风呼呼刮起来的时候，那可就不一样啦！热线周围的热量被风迅速地带走，温度一下子就降下来了，电路系统马上就能察觉到这个明显的变化。
然后呢，这个聪明的“小管家”会根据热线温度的变化，通过一些复杂但又很神奇的计算方法，把它转换成风速的数值。
就像是一个神奇的“翻译官”，把热线感受到的温度变化“翻译”成我们能看懂的风速大小。
你知道吗？热线风速仪的这个测量过程，就像是一场风与热线之间的“较量”。
风想偷偷溜走，不留下一点痕迹，可热线却紧紧地“盯着”它，不放过任何一个细节。
而热线风速仪的整个系统，就像是一个默契十足的团队，每个部分都在各司其职，共同完成测量风速的任务。
而且啊，热线风速仪还有很多优点呢。
它的反应速度特别快，就像是一个身手敏捷的运动员，风稍微有点变化，它就能立刻察觉到。

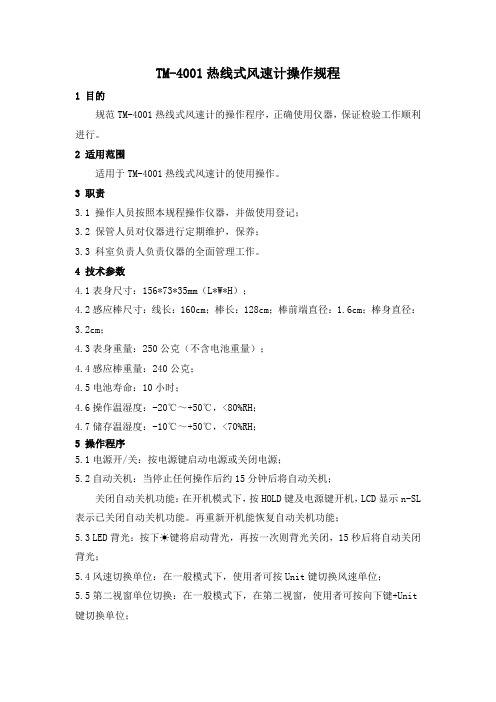

TM-4001热线式风速计操作规程1 目的规范TM-4001热线式风速计的操作程序，正确使用仪器，保证检验工作顺利进行。
2 适用范围适用于TM-4001热线式风速计的使用操作。
3 职责3.1 操作人员按照本规程操作仪器，并做使用登记；3.2 保管人员对仪器进行定期维护，保养；3.3 科室负责人负责仪器的全面管理工作。
4 技术参数4.1表身尺寸：156*73*35mm（L*W*H）；4.2感应棒尺寸：线长：160cm；棒长：128cm；棒前端直径：1.6cm；棒身直径：3.2cm；4.3表身重量：250公克（不含电池重量）；4.4感应棒重量：240公克；4.5电池寿命：10小时；4.6操作温湿度：-20℃～+50℃，<80%RH；4.7储存温湿度：-10℃～+50℃，<70%RH；5 操作程序5.1电源开/关：按电源键启动电源或关闭电源；5.2自动关机：当停止任何操作后约15分钟后将自动关机；关闭自动关机功能：在开机模式下，按HOLD键及电源键开机，LCD显示n-SL 表示已关闭自动关机功能。
再重新开机能恢复自动关机功能；5.3 LED背光：按下☀键将启动背光，再按一次则背光关闭，15秒后将自动关闭背光；5.4风速切换单位：在一般模式下，使用者可按Unit键切换风速单位；5.5第二视窗单位切换：在一般模式下，在第二视窗，使用者可按向下键+Unit 键切换单位；5.6第二视窗功能切换：在一般模式下，使用者可按向下键+Mode键切换功能，温度→湿度→露点温度→湿球温度→风量→2/3最大风量→压力；5.7平均时间常数设定（TC）：在一般模式下，使用者可按Mode选择至TC，然后按向回车键，进入平均时间常数设定模式，按回车键确认进入平均时间常数设定模式，进入后，可按向上、向下，Read、Mem键设定数值，且最大值为30，设定完后，再按回车键确认，跳到一般模式，按向下键可退出设定模式；5.8风量设定模式：在一般模式下，使用者Mode键选择至Area，然后按回车键，进入风量设定模式，按Read或Mem键选择Area、圆面积、方面积，再按回车键，进入设定面积，此时退出键失败；进入设定面积后，可按向上、向下、Read、Mem 键设定数值，再按回车键，设定完成，跳回一般模式，按向下键可退出设定模式；5.8读值锁定功能（HOLD）：使用者可按下HOLD键来锁定读值，再按一次HOLD 键则解除，在校正模式下将无法启用资料锁定功能；5.9手动记录功能（Mem）：使用者可按Mem键，记录数值，可记录99条；5.10手动读取及清除记录功能（Read）：使用者可按Read键，读取记录数值，按向上键或等待15秒钟可离开读取记录功能，在Read模式中按向下键及Mode 键可变更功能，长按Read键2秒，可清除记录；5.11最大、最小及平均值记录（MAX/MIN）：使用者可按下MAX/MIN键来启动记录最大、最小及平均值。
恒流式热线风速仪的工作原理你看啊，这恒流式热线风速仪呢，就像是一个超级敏锐的风速小侦探。
它里面有一个特别关键的东西，那就是热线。
这热线啊，就像一个小小的、超级敏感的热宝宝。
当周围有空气流动的时候，就像是有一群调皮的小风儿跑来跑去。
这热线是被通上电流的哦。
电流就像一股能量小河流，源源不断地给热线输送能量，让它热乎乎的。
当没有风的时候呢，热线就按照自己原本的状态热烘烘的。
可是一旦有风来了，那些流动的空气就像一群捣蛋鬼，它们会把热线的热量给带走一部分呢。
就好像你手里拿着一个热乎乎的烤红薯，风一吹，红薯的热量就被风偷走了一些，红薯就凉得快了些。
热线的热量被带走之后，它的温度就会发生变化。
这时候啊，热线就像一个受了委屈的小娃娃，它的状态就不一样了。
因为热线的温度变化了，它的电阻也跟着变了。
你可以把电阻想象成热线的一种小脾气，温度一变，它的电阻小脾气就发作了。
那这个电阻的变化可不能就这么被忽视呀。
恒流式热线风速仪里面还有其他的小部件呢。
它有一个电路，这个电路就像一个很严格的管家，时刻关注着热线的电阻变化。
当电阻变化的时候，电路就会检测到。
然后呢，这个电路就会根据电阻的变化来算出风速。
你想啊，风越大，带走热线的热量就越多，热线的温度变化就越大，电阻变化也就越大。
这个电路就像一个超级聪明的小脑袋，根据这些变化，就能算出风到底有多快了。
再来说说这个恒流的事儿。
恒流就像是一种保证，不管周围的情况怎么变，这个电流就像一个忠实的小伙伴，一直保持稳定的流量。
这就保证了热线的初始状态是比较稳定的，这样当风来捣乱的时候，才能更准确地检测到风对热线的影响。
而且哦，这个恒流式热线风速仪在很多地方都特别有用呢。
比如说在气象站，它就像一个小小的气象员，准确地告诉大家风的速度。
在一些工厂里，要是有通风的要求，它也能发挥大作用，就像一个监督小能手，确保风按照合适的速度在厂房里流动。
总之呢，恒流式热线风速仪就是靠着热线、电流、电路这些小伙伴们的相互配合，来完成对风速的检测的。
热线风速仪测量速度的原理热线风速仪是一种通过测量风速的仪器。
它根据导热原理，利用金属薄丝受流体流过的冷却效应来测量风速。
以下是2000字详细介绍热线风速仪测量速度的原理：第一部分：导热原理介绍导热原理是热线风速仪测量速度的基础原理。
导热是物质中热能传导的过程，即热量沿着温度梯度传递的现象。
导热是由于物质微观粒子之间碰撞的结果，热能从高温物体传导到低温物体。
第二部分：热线风速仪工作原理热线风速仪通常由两根金属薄丝组成，一根薄丝作为传感器，另一根薄丝作为恒温器。
传感器薄丝呈细长线状，其中央部分放置在测量风速的场合中，一端固定，另一端连接到电路。
恒温器薄丝是用于维持传感器薄丝的温度恒定。
第三部分：传感器薄丝工作原理当风流通过传感器薄丝时，风流中带有的能量将通过传感器薄丝上的传热效应被吸收。
传感器薄丝长度的一小段附近的温度将下降，且下降的趋势随着流过薄丝的速度而增加。
这是因为风速越快，冷却效应越明显。
第四部分：温度测量为了测量传感器薄丝的温度变化，电路通过传感器薄丝上建立电流。
当风流通过传感器薄丝时会吸收部分热量，因此传感器薄丝上的温度会降低，导致电阻变化。
通过电阻的变化，可以通过电路测量出传感器薄丝的温度变化，从而得到风速的信息。
第五部分：恒温器薄丝工作原理恒温器薄丝是用来维持传感器薄丝的温度恒定的。
恒温器薄丝中通过电流，通过与传感器薄丝相同的原理进行工作。
但是，恒温器薄丝的电阻更大，以保持其温度变化更小。
因此，当传感器薄丝的温度变化时，电路将自动调整电流，使恒温器薄丝的温度保持稳定。
第六部分：校准和计算为了得到精确的风速测量结果，需要进行校准和计算。
校准过程可以通过人为设定不同风速下的标准值进行。
根据不同的风速和传感器薄丝的温度变化，可以建立风速和温度变化之间的关系。
然后，根据测量到的传感器薄丝的温度变化，可以通过定义好的关系来计算出实际的风速。
总结：热线风速仪利用导热原理测量风速，通过传感器和恒温器薄丝对风速进行测量。
热线风速仪的工作原理热线风速仪是一种常用的测量风速的仪器，它通过测量风的流动对热线的冷却效应来计算风速。
它的工作原理非常简单，但却非常有效。
热线风速仪通常由一个细长的热丝（也称为热线）和一个温度传感器组成。
这个热丝通常是由金属或陶瓷制成的，具有较高的电阻率。
当电流通过热丝时，它会发热，产生一定的热能。
当热丝处于静止空气中时，它的温度会逐渐升高，并达到一个稳定状态。
这时，温度传感器会检测到热丝的温度，并将其转化为电信号。
根据热丝的温度和电阻的关系，可以计算出热丝的电阻值。
然而，当热丝暴露在流动的空气中时，会发生不同的情况。
流动的空气会带走热丝周围的热量，使热丝的温度降低。
由于热丝的电阻与温度成正比，因此电阻值也会随之下降。
热线风速仪通过测量热丝的电阻变化来计算风速。
当热丝暴露在流动的空气中时，它的电阻会随着风速的增加而下降。
根据热丝的电阻变化和预先测定的热丝特性曲线，可以确定风速的大小。
为了提高测量的准确性，热线风速仪通常会进行自校准。
它会在测量之前先将热丝加热到一个已知的温度，然后再测量热丝的电阻值。
通过比较测量值和已知值的差异，可以对热丝的特性进行校正，从而提高测量的精度。
热线风速仪的工作原理基于热传导的基本原理。
当热丝处于静止空气中时，热量通过传导的方式传递给周围的空气。
而当热丝暴露在流动的空气中时，热量的传递速度会增加，导致热丝的温度降低。
通过测量热丝的电阻变化，热线风速仪可以准确地计算出风速的大小。
不仅如此，热线风速仪还可以测量非常小的风速，因为热丝的电阻值与风速的变化呈线性关系。
总的来说，热线风速仪是一种简单而有效的测量风速的仪器。
它的工作原理基于热传导的原理，通过测量热丝的电阻变化来计算风速的大小。
通过自校准和精确的测量方式，热线风速仪可以提供准确可靠的风速数据，广泛应用于气象、航空、环境监测等领域。
TES-1341型热线式风速仪操作规程一、技术指标
二，仪器介绍
三、操作使用
1、测量准备
1）电池安装：6只7号电池按正负极安装好
2）感应棒伸缩拉：要延长感应棒时，一只手握住把柄同时以另一只手拉住感应棒顶端，要缩回感应棒时，以一只手握住把柄同时另一只手推回感应棒顶端。
3、参数设定：
1）风速单位设定，按开机键，在按 SET 一次屏幕出现 SET 符号，按△，▽选择测量单位，按确认键在按SET直到SET符号消失就可以。
2）风量设定模式，按 SET 2次进入风量设定模式按△，▽循环选择○，□，或者直接输了风管面积及K值，在按确认键后使用△，▽输了所需的数值，按SET数次，直到符
号消失。
3）时间设定，按 SET 3次进入模式，出现SET及D-H,M,S符号出现按左右键3次
移动两位数闪烁至日期按△，▽选择数值，在按确认键确认，按SET直到SET符号消失。
4）大气压力设定，按SET 8次进入大气压力设置模式，按上下左右键选择数值，按确认键确认，按SET键直到SET 符号消失
4、风速测量
把感应棒顶端保护套旋转至风速感应头露出，手拿把柄使感应棒顶端感应口正对风源风向测，按HOLD 可以锁定或不锁定显示值，在锁定模式下，出现H符号，按VEL%RH键循环选择其他测量值，在显示器显示风速读值下按VEL%RH键循环显示：相对湿度测量值（%RH）
温度测量值（℃）湿度温度计算值（WET) 露点温度计算值（DEW) 风冷温度指标计算值（WCT)
四、注意事项
1、定期用干布擦拭仪器，测量温度不得超过60℃
2、出现电池符号，请及时更换电池
3、长时间不使用，要取下电池以免碱性电池泄露影响仪器。
三种风速测量仪介绍及其工作原理1、热式风速仪将流速信号转变为电信号的一种测速仪器，也可测量流体温度或密度。
其原理是，将一根通电加热的细金属丝（称热线）置于气流中，热线在气流中的散热量与流速有关，而散热量导致热线温度变化而引起电阻变化，流速信号即转变成电信号。
它有两种工作模式：①恒流式。
通过热线的电流保持不变，温度变化时，热线电阻改变，因而两端电压变化，由此测量流速。
①恒温式。
热线的温度保持不变，如保持150①，根据所需施加的电流可度量流速。
恒温式比恒流式应用更广泛。
热线长度一般在0.5～2毫米范围，直径在1～10微米范围，材料为铂、钨或铂铑合金等。
若以一片很薄(厚度小于0.1微米)的金属膜代替金属丝，即为热膜风速仪，功能与热丝相似，但多用于测量液体流速。
热线除普通的单线式外，还可以是组合的双线式或三线式，用以测量各个方向的速度分量。
从热线输出的电信号，经放大、补偿和数字化后输入计算机，可提高测量精度，自动完成数据后处理过程，扩大测速功能，如同时完成瞬时值和时均值、合速度和分速度、湍流度和其他湍流参数的测量。
热线风速仪[1]与皮托管相比，具有探头体积小，对流场干扰小；响应快，能测量非定常流速；能测量很低速（如低达0.3米／秒)等优点。
当在湍流中使用热敏式探头时，来自各个方向的气流同时冲击热元件，从而会影响到测量结果的准确性。
在湍流中测量时，热敏式风速仪流速传感器的示值往往高于转轮式探头。
以上现象可以在管道测量过程中观察到。
根据管理管道紊流的不同设计，甚至在低速时也会出现。
因此，风速仪测量过程应在管道的直线部分进行。
直线部分的起点应至少在测量点前10×D（D=管道直径，单位为CM）外；终点至少在测量点后4×D处。
流体截面不得有任何遮挡（棱角，重悬，物等）。
2、叶轮风速仪风速计的叶轮式探头的工作原理是基于把转动转换成电信号，先经过一个临近感应开头，对叶轮的转动进行“计数” 并产生一个脉冲系列，再经检测仪转换处理，即可得到转速值。
