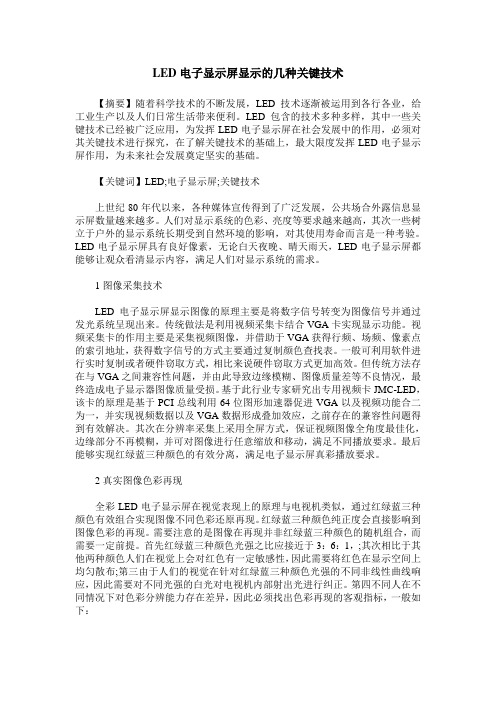

LED电子显示屏显示的几种关键技术【摘要】随着科学技术的不断发展，LED技术逐渐被运用到各行各业，给工业生产以及人们日常生活带来便利。
LED包含的技术多种多样，其中一些关键技术已经被广泛应用，为发挥LED电子显示屏在社会发展中的作用，必须对其关键技术进行探究，在了解关键技术的基础上，最大限度发挥LED电子显示屏作用，为未来社会发展奠定坚实的基础。
【关键词】LED;电子显示屏;关键技术上世纪80年代以来，各种媒体宣传得到了广泛发展，公共场合外露信息显示屏数量越来越多。
人们对显示系统的色彩、亮度等要求越来越高，其次一些树立于户外的显示系统长期受到自然环境的影响，对其使用寿命而言是一种考验。
LED电子显示屏具有良好像素，无论白天夜晚、晴天雨天，LED电子显示屏都能够让观众看清显示内容，满足人们对显示系统的需求。
1图像采集技术LED电子显示屏显示图像的原理主要是将数字信号转变为图像信号并通过发光系统呈现出来。
传统做法是利用视频采集卡结合VGA卡实现显示功能。
视频采集卡的作用主要是采集视频图像，并借助于VGA获得行频、场频、像素点的索引地址，获得数字信号的方式主要通过复制颜色查找表。
一般可利用软件进行实时复制或者硬件窃取方式，相比来说硬件窃取方式更加高效。
但传统方法存在与VGA之间兼容性问题，并由此导致边缘模糊、图像质量差等不良情况，最终造成电子显示器图像质量受损。
基于此行业专家研究出专用视频卡JMC-LED，该卡的原理是基于PCI总线利用64位图形加速器促进VGA以及视频功能合二为一，并实现视频数据以及VGA数据形成叠加效应，之前存在的兼容性问题得到有效解决。
其次在分辨率采集上采用全屏方式，保证视频图像全角度最佳化，边缘部分不再模糊，并可对图像进行任意缩放和移动，满足不同播放要求。
最后能够实现红绿蓝三种颜色的有效分离，满足电子显示屏真彩播放要求。
2真实图像色彩再现全彩LED电子显示屏在视觉表现上的原理与电视机类似，通过红绿蓝三种颜色有效组合实现图像不同色彩还原再现。
LED照明技术手册引言：随着科技的不断发展，LED（发光二极管）照明技术也越来越成熟。
相比传统的光源，在能源消耗上更加节约，并且在发光效率上更加优异，还具有宽波长范围，长寿命等多种优点。
它不仅广泛应用于家居照明领域，也被用于制造商业和工业灯具，以及路灯等户外场合。
本技术手册将向您介绍基本的LED照明知识，以及如何设计，实现和维护LED照明系统。
一、LED的基本原理LED是一个基于半导体材料的光源。
在LED中，电子通过半导体材料，与固定的质子和电子结合，从而产生光。
这种半导体结构被称为p-n结。
当电流通过p-n结时，光子被激活并被释放出来，从而形成发光的现象。
与传统的光源不同，在LED中，电流的方向也决定了光线的方向，这是由于p-n结的结构和内部反射的性质引起的。
二、LED的优势1. 能效高：LED的电效率比传统的白炽灯高很多，这意味着它们可以在相同功率的情况下提供更亮的光。
2. 长寿命：传统的白炽灯约为1000个小时，LED的寿命可以达到50,000到100,000个小时以上，这远远超过了传统的光源。
3. 节能：LED能够以更低的功率提供相同的光照度。
相比于传统的光源，使用LED可以使能源消耗降低约50%以上。
4. 环保：LED不含有像汞这样的有毒物质，相比传统的荧光灯和白炽灯更加环保。
三、如何设计一个LED照明系统设计一个LED照明系统需要考虑很多因素，如亮度，场合，花费等等。
下面将详细介绍如何规划一个成功的LED照明系统：1. 照明需求分析：第一步是理解您的照明需求。
考虑照明的场合，例如房间，办公室，酒店，商店，路灯，广告牌等等。
需要考虑照明工作时间，照明强度要求，控制系统等因素的需求。
2. 照明设计：选择适合的LED光源根据场合选择适合的LED光源进行照明设计。
例如，白色LED以及RGB LED是最常用的光源。
应选择适当的LED颜色和亮度以满足您的需求。
3. 灯具设计：根据您的照明需求设计灯具。
LED驱动电源方案全攻略LED（Light Emitting Diode）驱动电源是用来为LED灯提供电能的电源装置。
LED灯是一种半导体光电器件，需要稳定的电流和电压来驱动。
有多种LED驱动电源方案可供选择，每种方案都有不同的特点和适用场景。
以下是关于LED驱动电源方案的全攻略：1.直接驱动电源方案：直接将LED连接到电源供电，通过电阻限流来保证电流稳定。
这种方案成本较低，但效率较低，不适用于大功率LED灯。
2.恒流驱动电源方案：通过恒流驱动电路来保持LED工作电流恒定，以提高LED的亮度和寿命。
这种方案适用于需要稳定亮度的应用，如室内照明和显示屏。
3.PWM调光驱动电源方案：采用脉冲宽度调制（PWM）技术来控制电流，通过改变脉冲信号的占空比来调节LED的亮度。
这种方案适用于需要可调光的应用，如舞台照明和电视背光。
4.开关电源驱动电源方案：采用开关电源技术，将输入电压经过变压和整流等处理，输出稳定的电流来驱动LED。
这种方案具有高效率和稳定性，适用于大功率和长距离驱动的应用，如户外照明和景观照明。
5.驱动电流调节方案：通过调节驱动电流的大小来控制LED的亮度。
可以使用恒流源、可调电阻、PWM调光等方法来实现驱动电流的调节。
6.功率因数校正方案：LED驱动电源需要具备良好的功率因数，以减少谐波对电网的污染。
可以采用PFC预矫正电路、LC滤波网络等方法来校正功率因数。
7.绝缘驱动电源方案：为了提高安全性能，LED驱动电源通常需要具备绝缘功能，以隔离输入和输出电路。
可以采用变压器隔离、光耦隔离等技术来实现绝缘功能。
当选择LED驱动电源方案时，需要综合考虑LED的特性、应用场景、成本和效率等因素。
根据具体需求，可以选择恒流驱动电源、PWM调光电源或者开关电源等方案。
此外，还要注意选择合适的功率因数校正和绝缘功能，以确保LED驱动电源的安全性和稳定性。
汽车L E D前照灯改装教程三本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March汽车大灯改装全攻略（下篇）高级改装安装汽车LED灯泡：汽车LED灯泡，这个是半路杀出来的产品，LED本没有错，卤素大灯也没有错，只是汽车LED灯泡直接替换卤素灯泡，这么个用法感觉前途不是特别光明，一方面大家对LED比较好奇，也迷信LED的高效发光，只是这个产品确实存在太多的问题，唯一的优势就是有些价格确实相当的便宜，但过了这阵好奇阶段，随时口碑期的到来，估计愿意再去试的人会越来越少。
LED散热是一个很大的问题，30%的电光转换效率，剩下70%都以热散出来了，那种被动散热的铜丝带根本达不到散热的目的，一方面温度过高，可能导致LED的永久光衰，另一方面还有可能把大灯外壳烫化或损坏，而带风扇的这种，毕竟是电子产品，存在太多的不确定性，用起来心里忧忧的，有人坐在车里还能听到安装在前大灯里的汽车LED灯泡风扇转的声音，再者汽车大灯本来就是一个很微妙的东西，稍有不甚可能短路起火，也有可能烧车电脑或保险，所以选择一定要慎重。
很多人不明白，为什么汽车LED灯泡便换之后没有想像中的那么亮，又或者铺路不均匀，其实主要问题在于一对汽车LED灯泡说是8000流明，其实可能4000都不到，因为标的8000流明是灯上所有LED的满功率时的总流明值，而实际上因为散热的问题，厂家用的实际功率可能一半都不到，这也就是没有想像中的那么亮的直接原因。
为什么会铺路不均匀呢，这个要从设计上来说清这个问题了,咱们先看一个白炽灯的发光场强，这个再熟悉不过的了白炽灯除了灯头的螺口挡掉一些光之外，基本是环绕一圈儿的球体发光，而卤素灯泡也和白炽灯发光是一样的，只不过被挡掉的不太一样而已卤素灯泡的发光场强本来是一个球体，但被灯泡两头的灯头和底座挡掉一部份后就变成了一个游泳圈型的环型，注意是环型，而LED是面发光，发光场强是一个气球，而卤素大灯的反光罩是根据环型发光场强设计的，而汽车LED灯泡要么是一个气球，要么是两个对立的气球，所以怎么做都做不出来环型的，不管是单颗的，四颗的，还是一排，哪种都一样的，这是一个魔咒，所以这注定是一个未来不太光明的产品，而用单个汽球去实现环型时，当然会出现铺路不均匀的情况，因为光输入就有问题，能怪反光罩反射出去的光不均匀么。
LED灯的实施步骤与技术要点介绍LED（Light Emitting Diode）是一种半导体材料制成的发光二极管，具有功耗低、寿命长、亮度高等优点，在照明、显示以及指示等领域得到广泛应用。
本文将介绍LED灯的实施步骤以及相关技术要点。
实施步骤1.确定需求和目标：在开始实施LED灯项目之前，首先需要明确需求和目标。
例如，确定LED灯用途（照明、辅助照明等），确定灯的亮度要求、颜色要求等。
2.设计LED灯的电路： LED灯的实施过程中，需要设计电路，以确保电流稳定、电压合适。
根据目标要求选择合适的驱动电路，并进行设计和布线。
3.选择合适的LED灯珠： LED灯珠是LED灯的核心部件，其质量和性能直接影响LED灯的亮度和寿命。
在选择LED灯珠时，需考虑灯珠的亮度、发光效率、色温等因素。
4.制作LED灯的灯具： LED灯的灯具设计和制作非常关键，涉及到散热效果、光线覆盖范围等问题。
确保灯具的材料和结构良好，能够有效地散热并提供合适的光线分布。
5.组装和安装：将LED灯珠、电路和灯具组装在一起，并进行测试和调试。
确保灯具的安装稳固，并满足预期的亮度和颜色要求。
6.测试和评估： LED灯实施完成后，进行灯的质量和性能测试。
测试包括亮度测试、色温测试、功耗测试等。
根据测试结果评估LED灯的实施效果，以及是否满足需求和目标。
技术要点1.驱动电路设计： LED灯的驱动电路需要保证电流稳定、电压合适。
常用的驱动电路包括恒流驱动电路和PWM调光驱动电路。
恒流驱动电路能够提供稳定的电流，确保LED灯的亮度一致性；PWM调光驱动电路能够实现LED灯的亮度可调。
2.散热设计： LED灯的散热效果直接影响LED灯的寿命和稳定性。
合理的散热设计包括选择适当的散热材料、设计合理的散热结构、加装散热器等。
3.光学设计： LED灯的光学设计包括光线分布和光束控制。
合理的光学设计可以提高LED灯的亮度和照射效果，例如通过透镜和反射器来控制光线的分布。
紫外LED项目的技术路线
第一步：选择外延片材料。
外延片材料是LED的核心部分，LED的波长、正向电压、亮度或发光量等光电参数基本上都取决于外延片材料。
外延技术和设备是外延片制造技术的关键外延片的位错作为不发光的非辐射复合中心，对器件的光电性能具有非常重要的影响。
第二步：在衬底上形成缓冲层：常用的芯片衬底技术路线主要有已大量商品化或开始商品化的蓝宝石衬底、碳化硅衬底、硅衬底三大类，另有研制中的氮化擦、氧化锌等。
在衬底的基础上加上缓冲层。
第三步：在缓冲层上形成间隔设置的掩膜层。
主要有如下图所示的正装结构、垂直结构和倒装结构三种。
第四步：在掩膜层间隙形成纳米柱。
第五步：形成核壳结构。
LED显示屏知识完整教程目录------------------------------------------------------------------第1页1--LED显示产品发展历程---------------------------------第02页2--LED显示屏市场应用领域-------------------------------第03页3--LED显示屏的分类-------------------------------------第04页4--LED显示屏的基本构成---------------------------------第05页5--LEDLED显示屏涉及的名词概念--------------------------第06页6--LED显示屏的两种常规组装方式-------------------------第14页7--LED显示产品一些问题的解答---------------------------第15页8--LED显示屏显示原理-----------------------------------第16页9--单元板/模组认识--------------------------------------第19页10--显示板芯片------------------------------------------第22页11--控制信号与显示接口----------------------------------第26页12--LED单色条屏（室内屏）组装--------------------------第27页13--LED单色室外屏的组装--------------------------------第35页14--08接口转12接口原理---------------------------------第46页15--LED胶水及材料说明----------------------------------第47页16--汇总LED显示屏中的常见IC---------------------------第49页1．LED显示产品发展历程LED诞生于1923年，罗塞夫(lossen．o．w在研究半导体sic时发现掺有杂质的p-n结，通电后会有光发射出来，由此研制出了发光二极管(led：light emitting diode，但之后LED的应用一直不受重视。
闪光灯攻略四篇篇一：闪光灯攻略·闪光灯攻略适马EF-530DGSuper闪灯运用闪光灯，一种摄影人再熟悉不过的器材。
大家都知道在光线暗的时候需要用闪光灯来照明，所以内置闪光灯、机外闪光灯我们都会常常使用。
对于很多人来说，对闪光灯的使用和认识还仅仅停留在内置闪光灯的使用上，因为它操作简单、方便，但是效果有限。
经常使用内置闪光灯的朋友对闪光拍摄的图片效果肯定不陌生，使用小DC 的朋友就不用说了，夜晚内闪能够照亮人物脸部似乎已经让他们满意了，而单反用户们使用内闪情况似乎要好点，但是主体亮背景暗的情况还是很难改变。
要得到自然生动的闪光照片，看来还得依靠强大的外置闪光灯再加上一定技巧。
内闪直闪的效果外闪慢门同步的效果你知道如何使用闪光灯吗？你知道什么是“跳灯”吗？你知道闪光灯有些什么特别功能吗？你想知道基本的使用技巧吗？外置闪光灯功能虽然强大，可操作较复杂，使用技巧比较讲究，因此，对于很多摄影人，特别是摄影爱好者来说，外置闪光灯的使用还是比较陌生的。
对于入门级摄影爱好者来说，拥有一支闪灯，掌握一些基本的闪光技巧和闪灯知识是很有必要的。
虽然不能和相机、镜头相比，但目前市场上的闪灯确实品牌林立、种类繁多。
在这其中，不但有功能简单的国产闪灯，还有性能强大、自动化程度很高的进口品牌，像尼康SB800的功能就十分强大，但是其价格又极其高昂。
相比之下，副厂器材的高性价比更加适合摄影爱好者和入门者的需求。
适马EF-530DGSuper闪光灯＋佳能EOS40D因此今天我们就以适马专业级闪光灯EF-530DGSuper为例，配合佳能E0S40D 数码单反，为入门的摄影爱好者提供闪光灯的基础知识和基本技巧，以此抛砖引玉，希望他们能够从此进一步认识闪光摄影的魅力世界。
·闪光灯攻略适马EF-530DGSuper闪灯运用适马EF-530DGSuper闪光灯简介适马EF-530DGSuper闪光灯是适马的专业级闪光灯，使用多功能热靴，它可以与自动对焦35mm单反和所有一般的数码照相机配合。
户外LED显示屏技术方案目录一、项目概述 (2)1.1 项目重要性及市场需求分析 (3)1.2 目标客户定位及需求分析 (5)1.3 技术方案目的和预期效果 (7)二、LED显示屏技术方案总览 (7)2.1 整体架构设计思路 (8)2.2 系统主要组成部分及其功能描述 (9)三、硬件系统设计与选型 (11)3.1 LED显示屏面板选择及参数设定 (13)3.2 控制系统硬件组件配置方案 (15)3.3 供电系统及散热设计策略 (16)四、软件系统设计与开发 (17)4.1 显示屏控制系统软件架构规划 (18)4.2 人机交互界面设计原则与要点 (20)4.3 数据处理及传输技术选型与应用 (21)五、安装与调试流程规范 (22)5.1 现场勘察与设计方案制定 (24)5.2 设备安装流程及注意事项 (25)5.3 系统调试与性能检测步骤 (26)六、操作与维护管理规范 (27)6.1 日常操作使用指南 (28)6.2 维护保养周期及内容安排 (29)6.3 故障排查与应急处理措施 (30)七、质量控制与评估方法 (32)一、项目概述本项目旨在为户外LED显示屏的设计和实施方案提供详尽的技术指导，确保LED显示屏的搭建与应用符合高品质、高效率和高稳定性的要求。
户外LED显示屏作为一种重要的信息发布和广告展示媒介，广泛应用于商业广告、公共服务、交通导航、市政建设等领域。
本技术方案将针对户外LED显示屏的硬件选型、结构设计、安装部署、控制系统以及维护保养等方面进行全面阐述，以确保项目的顺利实施及长远运营。
随着信息化和城市化进程的加快，户外LED显示屏作为城市形象的重要展示窗口，其需求日益增加。
本项目旨在满足市场及客户需求，打造一款适应户外环境的LED显示屏，提供高质量的信息展示服务。
本项目的核心目标是设计并实现一个性能稳定、显示效果好、易于维护的户外LED显示屏系统。
通过科学的规划设计，确保显示屏在户外环境下能够长期稳定运行，提供高清的视觉效果，同时具备良好的节能性能和较高的性价比。
LED技术全攻略[工程师必备]目录一、 LED 发展史二、 LED 的分类三、 LED 驱动技术原理四、 LED 驱动设计技巧五、 LED 驱动设计参考案例及选型指导六、 LED 散热解决方案七、 LED 产业链厂商大全八、设计参考资料索引LED 发展史1907 年 Henry Joseph Round 第一次在一块碳化硅里观察到电致发光现象。
由于其发出的黄光太暗，不适合实际应用；更难处在于碳化硅与电致发光不能很好的适应，研究被摒弃了。
二十年代晚期 Bernhard Gudden 和 Robert Wichard 在德国使用从锌硫化物与铜中提炼的的黄磷发光。
再一次因发光暗淡而停止。
1936 年，George Destiau 出版了一个关于硫化锌粉末发射光的报告。
随着电流的应用和广泛的认识，最终出现了“电致发光”这个术语。
二十世纪 50 年代，英国科学家在电致发光的实验中使用半导体砷化镓发明了第一个具有现代意义的 LED，并于 60 年代面世。
据说在早期试验中，LED 需要放置在液化氮里，更需要进一步的操作与突破以便能高效率的在室温下工作。
第一个商用 LED 仅仅只能发出不可视的红外光，但迅速应用于感应与光电领域。
60年代末，在砷化镓基体上使用磷化物发明了第一个可见的红光 LED。
磷化镓的改变使得 LED更高效、发出的红光更亮，甚至产生出橙色的光。
到 70 年代中期，磷化镓被使用作为发光光源，随后就发出灰白绿光。
LED 采用双层磷化镓蕊片（一个红色另一个是绿色）能够发出黄色光。
就在此时，俄国科学家利用金刚砂制造出发出黄光的 LED。
尽管它不如欧洲的 LED 高效。
但在 70 年代末，它能发出纯绿色的光。
80 年代早期到中期对砷化镓磷化铝的使用使得第一代高亮度的 LED 的诞生，先是红色，接着就是黄色，最后为绿色。
到 20 世纪 90 年代早期，采用铟铝磷化镓生产出了桔红、橙、黄和绿光的 LED。
第一个有历史意义的蓝光 LED 也出现在 90 年代早期，再一次利用金钢砂—早期的半导体光源的障碍物。
依当今的技术标准去衡量，它与俄国以前的黄光 LED 一样源暗淡。
90 年代中期，出现了超亮度的氮化镓 LED，随即又制造出能产生高强度的绿光和蓝光铟氮镓 Led。
超亮度蓝光蕊片是白光 LED 的核心，在这个发光蕊片上抹上荧光磷，然后荧光磷通过吸收来自蕊片上的蓝色光源再转化为白光。
就是利用这种技术制造出任何可见颜色的光。
今天在 LED 市场上就能看到生产出来的新奇颜色，如浅绿色和粉红色。
有科学思想的读者到现在可能会意识到 LED 的发展经历了一个漫长而曲折的历史过程。
事实上，最近开发的 LED 不仅能发射出纯紫外光而且能发射出真实的“黑色”紫外光。
那么 LED 发展史到低能走多远，不得而知。
也许某天就能开发出能发 X 射线的 LED。
早期的 LED 只能应用于指示灯、早期的计算器显示屏和数码手表。
而现在开始出现在超亮度的领域。
将会在接下的一段时间继续下去。
LED 的分类常见 LED 的分类1. 按发光管发光颜色分成红色、橙色、绿色（又细分黄绿、标准绿和纯绿）、蓝光等。
另外，有的发光二极管中包含二种或三种颜色的芯片。
根据发光二极管出光处掺或不掺散射剂、有色还是无色，上述各种颜色的发光二极管还可分成有色透明、无色透明、有色散射和无色散射四种类型。
散射型发光二极管不适合做指示灯用。
2. 按发光管出光面特征分为圆灯、方灯、矩形、面发光管、侧向管、表面安装用微型管等。
圆形灯按直径分为φ2mm、φ4.4mm、φ5mm、φ8mm、φ10mm 及φ20mm 等。
国外通常把φ3mm的发光二极管记作 T-1；把φ5mm 的记作 T-1（3/4）；把φ4.4mm 的记作 T-1（1/4）［6-8］。
由半值角大小可以估计圆形发光强度角分布情况。
从发光强度角分布图来分有三类：1）高指向性。
一般为尖头环氧封装，或是带金属反射腔封装，且不加散射剂。
半值角为5°～20°或更小，具有很高的指向性，可作局部照明光源用，或与光检出器联用以组成自动检测系统。
2）标准型。
通常作指示灯用，其半值角为 20°～45°。
3）散射型。
这是视角较大的指示灯，半值角为 45°～90°或更大，散射剂的量较大。
3. 按发光二极管的结构分有全环氧包封、金属底座环氧封装、陶瓷底座环氧封装及玻璃封装等结构。
4. 按发光强度和工作电流分有普通亮度的 LED（发光强度小于 10mcd）；超高亮度的 LED（发光强度大于100mcd）；把发光强度在 10～100mcd 间的叫高亮度发光二极管。
一般 LED 的工作电流在十几 mA 至几十 mA，而低电流 LED 的工作电流在 2mA 以下（亮度与普通发光管相同）。
白光 LED 介绍白光LED的合成途径大体上有 2 条路可以走，第一条是RGB，也就是红光LED+绿光LED+蓝光LED，LED走RGB 合成白光的这种办法主要的问题是绿光的转换效率底，现在红绿蓝 LED转换效率分别达到 30%，10%和 25%，白光流明效率可以达到 60lm/w。
通过进一步提高蓝绿光 LED 的流明效率，则白光流明效率可达到 200lm/w。
由于合成白光所要求的色温和显色指数不同，对合成白光的各色 LED 流明效率有不同的。
随着白光 LED 的深配色、白平衡：入发展，人们希望用作照明光源的白光 LED 的光谱、色品坐标、显色性及相关色温等均能满足国际 CIE 和我国的有关标准，否则应认为不合格。
我们对相关色温 8000 4000K 白光 LED的光色特性及其与正向电流的关系进行了总结。
长期以来，低色温（《4000K）、高显色性的白光 LE D 按照当前主流方案 InGaN 蓝色 LED 芯片和 ce“激活的稀土石榴石黄色荧光体组合的方案实现难度大，成为人们攻关的难题。
因为黄色荧光体的发射光谱中缺少红成份。
故目前大多数报告限于有关 5000K 以上的高色温白光 LED 的工作。
尽管白光LED已有商品，但缺少低色温白光LED。
5000K以上的高色温商品，显色性差，难以满足市场，目前，由蓝色芯片和荧光体组合的低色温白光LED 的报告极少。
因此，无论从学术上研究，还是应用需要，发展低色温（《4000K）高显色性白光LED具有重要意义。
第二条路是LED+不同色光荧光粉：第一个方法是用紫外或紫光LED+RGB荧光粉来合成LED，这种工作原理和日光灯是类似的，但是比日光灯的性能要优越，其中紫光LED的转换系数可达80%，各色荧光粉的量子转换效率可以达到90%，还有一个办法是用蓝光LED+红绿荧光粉，蓝光LED效率60%，荧光粉效率70%；还有是蓝光LED+黄色荧光粉来构成白光。
两种途径相比较之下，RGB三色LED合成白光综合性能好，在高显色指数下，流明效率有可能高到200lm/w，要解决的主要技术难题是提高绿光LED的电光转换效率，目前只有13%左右，同时成本高。
R、G、B 三基色组成白色是红绿蓝三基色按亮度比例混合而成，当光线中绿色的亮度为69%，红色的亮度为21％，蓝色的亮度为10％时，混色后人眼感觉到的是纯白色。
但LED 红绿蓝三色的色品坐标因工艺过程等原因无法达到全色谱的效果，而控制原色包括有偏差的原色的亮度得到白色光，称为配色。
当为全彩色LED 显示屏进行配色前，为了达到最佳亮度和最低的成本，应尽量选择三原色发光强度成大致为3:6：1 比例的LED 器件组成像素。
白平衡要求三种原色在相同的调配值下合成的仍旧为纯正的白色。
原色、基色：原色指能合成各种颜色的基本颜色。
色光中的原色为红、绿、蓝，色度图中的三个顶点为理想的原色波长。
如果原色有偏差，则可合成颜色的区域会减小，光谱表中的三角形会缩小，从视觉角度来看，色彩不仅会有偏差，丰富程度减少，见下图。
LED 发出的红、绿、蓝光线根据其不同波长特性可大致分为紫红、纯红、橙红、橙、橙黄、黄、黄绿、纯绿、翠绿、蓝绿、纯蓝、蓝紫等，橙红、黄绿、蓝紫色较纯红、纯绿、纯蓝价格上便宜很多。
三个原色中绿色最为重要，因为绿色占据了白色中69％的亮度，且处于色彩横向排列表的中心。
因此在权衡颜色的纯度和价格两者之间的关系时，绿色是着重考虑的对象。
大功率LED封装结构随着半导体材料和封装工艺的提高，LED的光通量和出光效率逐渐提高，从而使固体光源成为可能，已广泛应用于交通灯、汽车照明、广告牌等特殊照明领域，并且逐渐向普通照明领域过渡，被公认为有望取代白炽灯、荧光灯的第四代光源。
不同应用领域对LED光源提出更高要求，除了对LED出光效率、光色有不同的要求，而且对出光角度、光强分布有不同的要求。
这不但需要上游芯片厂开发新半导体材料，提高芯片制作工艺，设计出满足要求的芯片，而且对下游封装厂提出更高要求，设计出满足一定光强分的封装结构，提高LED外部的光利用率。
目前封装多种多样，封装将随着今后的发展，不断改进和迎合实际需要，为LED今后在各个领域应用奠定基础。
LED 驱动技术原理超高亮 LED 的特性下图为正向压降（VF）和正向电流的（IF）关系曲线，由曲线可知，当正向电压超过某个阈值（约2V），即通常所说的导通电压之后，可近似认为，IF 与 VF 成正比。
见表是当前主要超高亮LED 的电气特性。
由表可知，当前超高亮 LED 的最高 IF 可达 1A，而 VF 通常为 2～4V。
由于 LED 的光特性通常都描述为电流的函数，而不是电压的函数，光通量（φV）与 IF 的关系曲线，因此，采用恒流源驱动可以更好地控制亮度。
此外，LED 的正向压降变化范围比较大（最大可达 1V 以上），而由上图中的 VF-IF 曲线可知，VF 的微小变化会引起较大的，IF 变化，从而引起亮度的较大变化。
所以，采用恒压源驱动不能保证 LED 亮度的一致性，并且影响 LED的可靠性、寿命和光衰。
因此，超高亮 LED 通常采用恒流源驱动。
下图是 LED 的温度与光通量（φV）关系曲线，由下图可知光通量与温度成反比，85℃时的光通量是 25℃时的一半，而一 40℃时光输出是 25℃时的 1．8 倍。
温度的变化对 LFD 的波长也有一定的影响，因此，良好的散热是LED 保持恒定亮度的保证。
下图是 LED 的温度与光通量关系曲线。
一般 LED 驱动电路介绍由于受到 LED 功率水平的限制，通常需同时驱动多个 LED 以满足亮度需求，因此，需要专门的驱动电路来点亮 LED。
下面简要介绍 LED 概念型驱动电路。
阻限流电路如下图所示，电阻限流驱动电路是最简单的驱动电路，限流电阻按下式计算。
式中：Vin 为电路的输入电压：VF 为 IED 的正向电流；VF 为 LED 在正向电流为，IF 时的压降；VD 为防反二极管的压降（可选）；y 为每串 LED 的数目；x 为并联 LED 的串数。
