县级配电自动化系统中的配电网络规划原则

配电系统自动化规划及应用原则远方遥控型配网自动化(DA)的优点是：(1)加快故障区域的隔离，缩短了故障处理过程。

(2)加快非故障区域的恢复供电。

(3)减少对系统的冲击次数。

(4)网络的重构和优化可以在满足多约束条件的情况下，改善电压质量和降低网损。

3 用户故障电话投诉系统配电网内有大量的分支线和配电变压器及相应的保护器具和操作闸刀，通过这些设备与广大用户紧密联系在一起。

对于分支线、配电变压器及其低压侧故障造成对部分用户停电时，不具备实时控制的手段。

用户故障电话投诉系统正是在这种背景下产生的。

该系统建成后，根据停电用户的投诉电话，确定停电用户的电网位置，按照网络拓扑结构来判别配电网的故障范围。

以图5为例，当故障停电的用户都属于配电变压器2的供电范围，则可判定是在配电变压器2供电的范围内发生故障;当停电的用户分散在分支线1供电的两个或几个配电变压器的供电范围，则可判定为分支线1发生故障;如果停电的用户分散在几条分支线的范围，则可能为主干线发生故障，依次类推。

反之，若仅仅只有一个停电用户来投诉本用户停电，则很可能是用户内部的线路发生故障。

显然，带有地理背景的配电网接线图，以及从用电营业管理系统获取有关用户历史信息，是处理故障投诉电话的基础。

该系统的采用，不仅可弥补配电网实时信息量的不足，还可建立电力部门和用户间的良好关系，及时回答用户较关心的停电原因、恢复送电时间等热点问题，进一步改善对用户的服务质量。

4 调度SCADA系统调度SCADA系统除了采集变电站内属于配网的实时信息外，还应通过馈线远方终端(FTU)采集10kV柱上开关、环网开关柜等设备的实时信息，开发必要的应用软件，建设通信通道。

调度SCA-DA不仅应具有一般常规的功能，还应根据实现配电系统自动化的要求、配电网的特点，实现以下一些新的功能：(4)设备定位。

5 配电网分析应用软件配电网分析应用软件主要包括：(1)网络建模，(2)网络拓扑，(3)状态估计，(4)负荷建模和校准，(5)配电网潮流，(6)故障定位、隔离和恢复，(7)网络结构重构和优化。

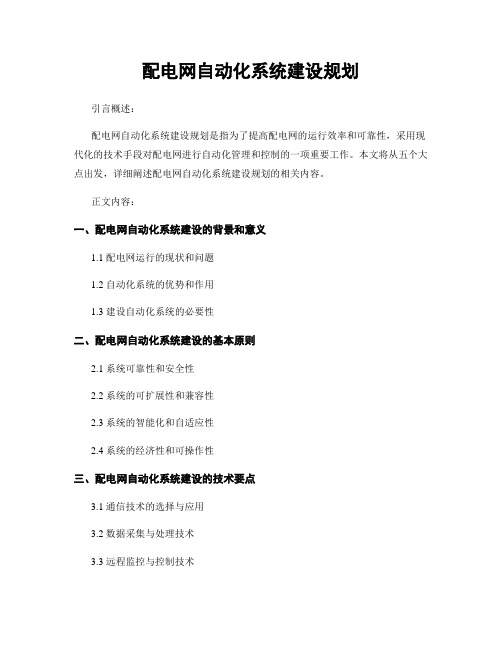

配电网自动化系统建设规划引言概述：配电网自动化系统建设规划是指为了提高配电网的运行效率和可靠性，采用现代化的技术手段对配电网进行自动化管理和控制的一项重要工作。

本文将从五个大点出发，详细阐述配电网自动化系统建设规划的相关内容。

正文内容：一、配电网自动化系统建设的背景和意义1.1 配电网运行的现状和问题1.2 自动化系统的优势和作用1.3 建设自动化系统的必要性二、配电网自动化系统建设的基本原则2.1 系统可靠性和安全性2.2 系统的可扩展性和兼容性2.3 系统的智能化和自适应性2.4 系统的经济性和可操作性三、配电网自动化系统建设的技术要点3.1 通信技术的选择与应用3.2 数据采集与处理技术3.3 远程监控与控制技术3.4 智能设备与传感器技术3.5 数据分析与决策支持技术四、配电网自动化系统建设的实施步骤4.1 前期准备工作4.2 系统规划与设计4.3 设备采购与安装4.4 系统调试与运行4.5 系统维护与优化五、配电网自动化系统建设的前景与挑战5.1 未来发展趋势5.2 技术创新与应用5.3 持续改进与优化总结：配电网自动化系统建设规划是为了解决配电网运行中存在的问题，提高运行效率和可靠性的重要举措。

在建设过程中，需要遵循系统可靠性和安全性、可扩展性和兼容性、智能化和自适应性、经济性和可操作性等基本原则。

技术要点包括通信技术、数据采集与处理技术、远程监控与控制技术、智能设备与传感器技术、数据分析与决策支持技术。

实施步骤包括前期准备工作、系统规划与设计、设备采购与安装、系统调试与运行、系统维护与优化。

未来，配电网自动化系统建设将面临发展趋势、技术创新与应用、持续改进与优化等挑战。

通过科学的规划和实施，配电网自动化系统将为现代化的配电网运营提供有力支持。

配电网自动化系统建设规划一、引言配电网自动化系统是现代电力系统中的重要组成部分，通过应用先进的信息技术和通信技术，实现对配电网的监控、保护、控制和管理，提高电网的可靠性、安全性和经济性。

本文旨在制定一份配电网自动化系统建设规划，以指导相关工作的进行。

二、背景1. 配电网的现状：描述当前配电网的规模、结构、设备状况等，分析存在的问题和挑战。

2. 技术发展趋势：介绍配电网自动化技术的最新发展动态，包括智能设备、通信网络、数据管理等方面的进展。

三、目标与原则1. 目标：明确配电网自动化系统建设的总体目标，如提高供电可靠性、降低运维成本、提高配电效率等。

2. 原则：制定建设规划的基本原则，如技术先进性、可扩展性、可靠性、可维护性等。

四、系统架构1. 系统组成：详细描述配电网自动化系统的各个组成部分，如监控与管理中心、终端设备、通信网络等。

2. 系统功能：列举系统应具备的基本功能，如远程监测、故障定位、自动切换等。

3. 系统接口：描述系统与其他相关系统的接口要求，如与配电设备、市场交易系统等的数据交互。

五、系统实施方案1. 系统规模：确定系统的规模和范围，包括监控范围、设备数量等。

2. 技术选型：根据实际需求和预算限制，选择合适的硬件设备和软件系统。

3. 工程实施：制定系统建设的实施计划和时间表，明确各个阶段的任务和责任。

4. 数据管理：确定数据采集、存储和处理的方法和策略，确保数据的完整性和安全性。

六、系统运维与管理1. 运维组织：建立配电网自动化系统的运维组织架构，明确各个职责和权限。

2. 运维流程：制定系统运维的各项流程和规范，包括巡检、维护、故障处理等。

3. 数据分析：利用系统采集的数据进行分析和评估，提供决策支持和优化建议。

七、安全与保护1. 系统安全：确保系统的安全性和可靠性，包括防止黑客攻击、数据泄露等安全措施。

2. 系统保护：制定系统的备份和恢复策略，确保系统数据的可靠性和完整性。

八、经济评价1. 投资估算：对配电网自动化系统建设的投资进行估算，包括硬件、软件、人力等方面的成本。

配电网自动化系统建设规划一、引言配电网是城市基础设施的重要组成部分，它的安全、稳定和高效运行对于城市的正常运转至关重要。

随着科技的不断发展，配电网自动化系统的建设已成为提高配电网运行效率和质量的重要手段。

本文旨在制定一套完善的配电网自动化系统建设规划，以满足未来几年内配电网的发展需求。

二、目标与原则1. 目标：建设一套智能化、高效化、可靠性强的配电网自动化系统，提高配电网的供电可靠性和运行效率。

2. 原则：a. 综合考虑配电网的规模、负荷特点和运行需求，制定合理的系统建设方案。

b. 采用先进的技术手段和设备，确保系统的可靠性和稳定性。

c. 保证系统的可扩展性和兼容性，以适应未来配电网的发展需求。

d. 强化系统的安全性和防护能力，确保系统运行的安全和可靠。

三、系统架构配电网自动化系统主要包括以下模块：1. 数据采集与监测模块：采集配电网各节点的电能数据、电压、电流等信息，并实时监测配电设备的运行状态。

2. 控制与调度模块：通过对采集到的数据进行分析和处理，实现对配电设备的远程控制和调度，确保配电网的稳定运行。

3. 告警与故障处理模块：对配电设备的异常情况进行实时监测和告警，并提供故障排查和处理的支持。

4. 数据分析与优化模块：对配电网运行数据进行分析和优化，提供运行指标和决策支持，以提高配电网的运行效率和质量。

5. 用户管理与服务模块：提供用户管理和服务支持，包括用户信息管理、用电量查询、缴费服务等功能。

四、系统建设步骤1. 需求分析：根据配电网的规模、负荷特点和运行需求，深入分析系统的功能需求和性能指标。

2. 技术选型：结合需求分析结果，选择合适的硬件设备和软件平台，确保系统的可靠性和稳定性。

3. 系统设计：根据系统架构和技术选型结果，制定详细的系统设计方案，包括硬件布局、软件模块设计等。

4. 系统实施：根据系统设计方案，进行系统的硬件设备采购、软件编码和系统集成等工作。

5. 系统测试：对系统进行全面的功能测试和性能测试，确保系统的稳定性和可靠性。

县城配电网自动化设计方案的探讨摘要:县城配电网自动化系统的设计原则以及整体结构和各个层次的设计思路进行了探讨，阐述了实施配电自动化系统的必要性，以及配电网自动化总体设计方案，主站、子站系统、通信系统、终端设计方案，并对实施配电自动化系统产生的效益进行了预测。

关键词:配电自动化；FTU ；通信系统0引言配电自动化系统是为适应电力企业发展的需要应运而生的。

配电自动化（DA）借助于成熟的现代通信、计算机及网络技术，将配电网在线数据、离线数据以及电网结构和地理图形等信息进行集成和整合，实现配电网各种监视、控制和管理功能。

1 实施县城配电自动化的意义（1）是提高县级供电企业管理水平，提高经济效益的需要。

通过对配电网络的监控，减轻倒闸操作的工作量，提高全员劳动生产率和安全性。

（2）是大力开拓电力市场，不断提高供电能力的需要，兑现供电服务“十项承诺”的有力保证。

实施配电自动化，能正确判断故障位置，自动隔离故障，自动恢复供电，将故障损失减少到最小程度，大大提高电网安全性和可靠性，提高事故处理的效率。

（3）是提高供电质量的需要，实施配电自动化，降低损耗，提高供电可靠性，改善供电质量。

（4）是提高配电网科技含量的需要，实施配电自动化，提高设备及技术水平，提高供电企业管理水平。

2 配电自动化系统方案设计2.1 系统设计原则和功能要求配电网络涉及面广，其质量和可靠性直接关系到国民经济和人民的日常生活，配电网自动化技术是一项长期而艰巨的系统工程，配电自动化系统布点多、信息量大、站点分散，一次性投资巨大，因而必须与市政工程、业扩报装工程相结合，统一规划、分期投入、分步实施，配电自动化系统建设也必须适应配电网的特点。

配电网自动化系统功能上分为四个子系统：配电网SCADA系统、配电网高级应用系统、基于GIS的配网管理系统和馈线自动化系统。

（1）配电网SCADA功能：配电网SCADA系统在于能够根据地理信息系统（GIS）提供的地理信息背景，通过RTU、FTU收集配电网和配电线路的实时数据，完成数据处理及监视控制功能，对配电网的运行状态进行监控，具有的功能包括：数据采集与处理、控制、开关操作连锁、人机界面、报表等。

配电自动化系统规划建设原则一、总体原则配电自动化系统规划建设需满足以下十大总体原则：1）配电自动化建设与改造宜以提升配网生产管理水平和提高供电可靠性为目标，以配电配网调度和配电网的生产指挥为应用主体，以挖掘资源和整合信息为重要手段，以强化配电自动化项目管理和实用化应用为抓手，提升配电自动化实用化应用水平，实现对配电网的监视和控制，满足与相关应用系统的信息交互、共享和综合应用需求。

2）配电自动化建设与改造应满足相关国际、行业、企业标准及相关技术规范要求；按照“统筹考虑、全面规划、分析现状、优化设计、因地制宜、分步实施、信息共享、增强效益、充分利用、适当改造、上级重视、专业协作”的总体原则进行规划设计和建设。

3）配网自动化建设与改造必须针对具体供电企业的实际情况而有所区别，不能简单地完全套用单一模式，应在全面评估实施区域的供电可靠性指标、配电网架特点、配电设备及自动化系统现状的基础上，合理选择简易型、实用型、标准型、集成型和智能型等不同类型的配电自动化实现方式；不同实现方式可以在同一地区的不同区域并存。

4）配电自动化宜结合配电网一次网架的建设与改造进行，避免仅为实施配电自动化而对配电一次网架进行大规模改造；配电自动化改造按照设备全寿命周期管理要求，应选择模块化、少维护、低功耗的设备，通过继承或适当改造，充分利用原有一次设备、配电主站、配电终端、配电子站和通信通道等资源，对新上系统和设备应考虑先进、可靠、经济、实用的方针，注重性价比；配电网规划应考虑配电自动化建设和改造需求。

5）配电自动化系统的应用尤其应注重实用化要求，通过与相关应用系统信息交互与服务共享，实现功能扩展和综合应用；应根据实际需要设计功能要求以降低运维的难度和工作量，尽量扩大覆盖范围以实现规模效益；应根据实施区域特点和相关应用系统的实际情况，分步实现配电自动化系统的主要应用功能。

6）配电自动化系统的设计应满足扩展性、延伸性、兼容性和可靠性要求，首先是要做好规划，在充分调研和论证的基础上，摸清本企业配网的信息资源，重点设计和解决好DMS/SCADA和GIS之间的关联，尤其是在系统对外接口、信息交换机制、图/模/库建立及转换上要考虑周密，解决好实时应用和管理应用的关系，采取有效技术措施实现配电自动化系统与相关系统数据信息的交互、集成、共享和综合应用，减少功能交叉和冗余，避免重复投资。

县级配电网自动化系统的设计与规划文章通过对县级配电网自动化系统设计的原则和步骤进行了概述，对其主站的设计也进行了具体的分析，配电网系统自动化规划和设计也详细的阐述。

配电网自动化系统在建设的过程应确保调控人员可以实时的掌握实际配电网运行的情况，以这一类型的平台对其故障问题进行有针对性的定位，从而节省人力、物力和财力，下面进行具体的分析。

标签：配电网；自动化系统；设计和规划县级配电的线路均设置了相关的柱上的开关，并配置了相关故障的搜查控制器，如FDR和TV。

这种方式也保证了故障可以及时进行处理和有效的解决其馈线自动化的相关功能，对于通信方面来说，通信方面的功能可以促使配电网自动化在一定程度得以控制，但对于实际的运行情况是不透明的。

配电网的自动化系统在设计能够有效的降低停电现象的频发，并为配电网实现一体化运营在管理、控制体系方面都是有利的技术支撑。

1 配电网自动化设计原理和实施的具体过程1.1 总体性方面的原则根据县级地区城市其地位、配电网的实际发展情况、对接入的信息评估。

配电网的自动化系统一般会通过一些大型主站建设，因此主站在建设方面会采用一些高标的准软和硬件进行相关的配置。

与此同时，应确保使用的接口具备一定的功能性和可扩展性。

相对成熟和稳定的自动化系统需要全面的进行衡量，如其是否可以实现配电网SCADA、配电网馈线的自动化和配电网相关的网络进行分析，以及配电网的具体分析和应用（如负荷的转供和负荷的预测），配电网在实际运行方面其操作是否具有一定的配电自动化功能。

1.2 阶段实施的具体步骤（1）纵观整体来看，规划区的配电网络进行优化的重点内容需要合理的对变电站进行划分，开关所和线路供电的区域应合理的对负荷进行分配，需要尽量保证线路负荷能够合理的分布，同时需要结合负荷实际的发展情况进行预测工作，综合进行考虑，考虑的内容有变电站出线的数量、供电的方向和供电的区域。

对网络进行优化，进行调整和规划，规划区内部所有的供电范围要有效的控制，避免出现供电范围过大的现象。

配电网自动化系统建设规划一、引言配电网自动化系统是指利用现代信息技术手段对配电网进行监控、保护、调度和管理的系统。

本文旨在制定一份配电网自动化系统建设规划，以提高配电网的运行效率、可靠性和安全性。

二、目标和原则1. 目标：建设一套先进、稳定、可靠的配电网自动化系统，实现对配电设备的实时监控和远程控制，提高配电网的运行效率和可靠性。

2. 原则：a. 充分了解现有配电网的情况和需求，根据实际情况制定合理的建设方案；b. 选择先进、可靠、成熟的技术和设备，确保系统的稳定性和可靠性；c. 保证系统的开放性和可扩展性，方便未来的升级和扩展；d. 严格遵守相关法律法规和标准，确保系统的安全性和合规性。

三、系统架构1. 系统概述：配电网自动化系统包括监控子系统、保护子系统、调度子系统和管理子系统。

2. 监控子系统：通过传感器和智能终端设备，实时监测配电设备的运行状态和负荷情况，并将数据传输给监控中心。

3. 保护子系统：根据监控子系统传输的数据，对配电设备进行实时保护，及时切除故障设备，保证配电网的安全运行。

4. 调度子系统：根据监控子系统和保护子系统的数据，进行配电网的调度和管理，实现对配电设备的远程控制和调节。

5. 管理子系统：对配电网自动化系统进行管理和维护，包括设备管理、数据管理、报表管理等功能。

四、系统功能1. 监控功能：a. 实时监测配电设备的运行状态、负荷情况和电能质量等参数；b. 实时显示监测数据，并提供历史数据查询功能；c. 发现异常情况并及时报警，提供故障诊断和排查功能。

2. 保护功能：a. 实时监测配电设备的电流、电压和温度等参数，判断设备是否正常运行；b. 根据设定的保护逻辑，及时切除故障设备，保证配电网的安全运行；c. 提供故障记录和故障分析功能，帮助定位故障原因。

3. 调度功能：a. 根据负荷情况和电能质量要求，自动调节配电设备的运行状态，实现负荷均衡和电能优化；b. 支持远程控制和调节配电设备，实现对配电网的远程调度和管理；c. 提供负荷预测和优化调度功能，提高配电网的运行效率。

配电自动化规划导则（一）引言概述：配电自动化是现代化电力系统中的关键技术，通过引入自动化设备和智能控制系统，实现电力配电过程的智能化、自动化和网络化。

本文将从五个大点进行阐述，包括配电自动化的优势、规划原则、系统要素、功能需求和实施路径。

正文：1.配电自动化的优势：- 提高配电系统的可靠性和稳定性- 减少人工操作和管理成本- 提高配电系统的响应速度和灵活性- 改善能源利用效率- 提供对配电系统状态的实时监测和故障诊断功能2.规划原则：- 深入了解现有配电系统的运行情况和局限性- 根据配电系统的需求和发展方向制定目标和规划- 结合先进的技术发展趋势和最佳实践进行规划- 考虑系统的可扩展性和兼容性，为未来升级和拓展留下余地- 充分评估投资成本和预期收益，制定合理的实施计划3.系统要素：- 自动化设备：包括自动开关、保护装置、监控仪表等- 智能控制系统：采用先进的计算机硬件和软件，实现对配电系统的远程监控和自动控制- 通讯网络：提供数据传输和系统集成的通道，包括有线和无线通信方式- 数据采集和处理：实时采集和处理配电系统的运行数据，包括电流、电压、功率等参数- 智能算法：运用现代化的数学和计算方法，对配电系统的运行状态进行分析和优化4.功能需求：- 自动化控制：实现对配电设备的远程开关、调节和保护功能- 故障监测和诊断：对配电系统中的故障进行实时监测和定位，并进行故障诊断和处理- 负荷管理：对配电负荷进行智能调度和优化，以提高能源利用效率- 统计和报表功能：记录和分析配电系统的运行数据，并生成统计报表进行分析和决策- 快速响应和远程操作：实现对配电系统的快速响应和远程操作，提高系统的灵活性和可操作性5.实施路径：- 规划阶段：确定配电自动化的目标和规划，进行需求分析和技术可行性评估- 设计阶段：设计配电自动化系统的硬件和软件方案，进行系统集成和优化设计- 实施阶段：采购设备、安装调试，进行系统的试运行和性能测试- 运维阶段：定期检修和维护配电自动化系统，进行数据监测和故障排除- 持续改进阶段：根据系统运行情况和用户反馈，进行系统的优化和改进总结：配电自动化规划导则提供了一种指导和参考，有助于在配电自动化项目中明确目标、制定规划、选择设备和实施系统。

配电⽹规划⽬标和技术原则6 配电⽹规划⽬标和技术原则6.1 供电区分类按照《配电⽹“⼗⼆五”规划设计指导意见》，结合地区总体规划合理划分供电区类别，，制定合适的规划⽬标和技术原则，因地制宜的开展配电⽹规划和建设改造。

开封市供电区域分为市中⼼区、市区、城镇、农村四种。

市中⼼区：指市区内⼈⼝密集以及⾏政、经济、商业、交通集中的地区。

市区：城市的建成区及规划区，远郊区（或由县改区的）仅包括区政府所在地、经济开发区、产业聚集区范围。

城镇：市辖供电区范围内远郊区。

县级供电区范围内县（县级市）城区（含建成区和规划区），产业集聚区。

农村：以农业产业（指⾃然经济和第⼀产业）为主的地区，含县级供电区范围内乡、镇地区。

市中⼼区、市区、城镇、农村四种供电区域的划分不交叉、不重叠。

配电⽹规划应与经济社会发展规划有机衔接。

规划区域的规划标准划分为A、B、C、D四类，每类规划标准应满⾜相应的规划⽬标和建设标准。

A类标准：⽤于对供电可靠性要求很⾼的政治或经济中⼼区，以及⾼新科技⼯业园区；B类标准：⽤于对供电可靠性要求较⾼的⽣产⽣活集中区和⼀般⼯业园区；C类标准：⽤于对供电可靠性有⼀定要求的⽣产⽣活相对集中区；D类标准：⽤于农业经济活动区。

根据河南省“⼗⼆五”配电⽹规划技术原则，开封市辖供电区的汴西新区属于A类供电区，开封市辖供电区的其他区域（不含汴西新区）属于B类供电区，五县级供电区的城镇属于C 类供电区，农村属于D类供电区。

6.2 规划⽬标根据负荷预测，并结合配电⽹的现状，对不同类别的供电区类型分别提出配电⽹的线损率、供电可靠率、电压质量等主要技术经济指标，以及“⼀户⼀表率”、“农村居民户通电率”等社会性指标，在规划期内所应达到的⽬标。

阐述规划期内重点解决的问题。

为便于实现远近结合，通过远近⽬标指导近期规划建设，配电⽹发展⽬标也可在先提出远景（2020年）⽬标的基础上，给出规划期内应达到的⽬标。

⾄2009年杞县最⼤负荷为100MW，由负荷预测可知，2010年杞县电⽹最⼤负荷为120MW，⾄2012年可达163MW，2015年为200MW。
