项目一 熟悉UGNX 软件 单元1 初识UGNX10.0任务③视图与坐标系设置机械产品建模与加工Siemens NX10.03.4视图在设计过程中，经常需要从不同的视点观察物体。
设计者从指定的视点沿着某个特定的方向所看到的平面图就是视图。
视图也可以认为是指定方向的一个平面投影。
在设计中，有时需要剖开物体以观察内部，或者将物体以线框模式显示等。
因此，设计者所看到的模型不仅与模型本身的参数和物理特性有关，还与视图紧密相关。
对视图的操作主要是通过【视图】工具条上的命令实现。
3.4.1视图与坐标系视图的方向决定于当前的绝对坐标系，与工作坐标系无关。
对视图的各种操作，都不会影响到模型的参数。
如平移、旋转、放大等事实上都没有改变模型的参数，只是将当前的绝对坐标系进行变换而已。
3.4.2常用视图和模型显示常用视图在UG中，每一个视图都有一个名称，即视图名。
UG系统自定义的视图称为标准视图。
，标准视图主要有【正二侧视图】、【正等测视图】、【上视图】（俯视图）、【下视图】（仰视图）、【左视图】、【右视图】、【前视图】（主视图）、【后视图】。
3.4.2常用视图和模型显示模型显示带边着色着色带有变暗边的线框带有隐藏边的线框静态线框3.4.3视图操作视图操作主要是指利用【视图】工具条上的命令对视图进行变换，如旋转、缩放、移动和刷新等。
3.5 操作导航器装配导航器部件导航器重用库Internet Explore历史记录资源条系统材料Process Studio加工向导角色系统可视化场景3.5.1 导航器的作用通过导航器可以方便地查看与管理模型，导航器中会显示模型的所有信息，修改这些信息将驱动模型的变化。
比如，通过部件导航器，可以查看部件的模型树，并对部件进行修改，如修改特征参数等。
对于复杂模型，通过导航器能方便地组织模型的拓扑结构，模型修改也将更清晰。
3.5.2导航器的操作定制方法：选择下拉菜单中的【首选项】|【资源板】命令，系统弹出【资源板】对话框。

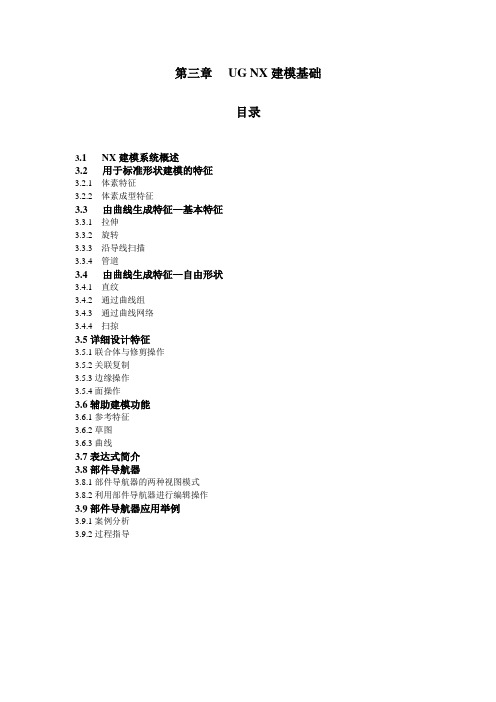

第三章UG NX建模基础目录3.1 NX建模系统概述3.2 用于标准形状建模的特征3.2.1 体素特征3.2.2 体素成型特征3.3 由曲线生成特征—基本特征3.3.1 拉伸3.3.2 旋转3.3.3 沿导线扫描3.3.4 管道3.4 由曲线生成特征—自由形状3.4.1 直纹3.4.2 通过曲线组3.4.3 通过曲线网络3.4.4 扫掠3.5详细设计特征3.5.1联合体与修剪操作3.5.2关联复制3.5.3边缘操作3.5.4面操作3.6辅助建模功能3.6.1参考特征3.6.2草图3.6.3曲线3.7表达式简介3.8部件导航器3.8.1部件导航器的两种视图模式3.8.2利用部件导航器进行编辑操作3.9部件导航器应用举例3.9.1案例分析3.9.2过程指导第四章UG NX草图目录4.1草图概述4.1.1草图平面和参考方向4.1.2创建和编辑草图曲线4.1.3草图的约束基础4.1.4创建草图约束4.1.5草图操作与管理4.2综合项目一：手柄连接件的建模4.2.1项目分析4.2.2项目实施4.2.3过程指导4.2.4小结4.3项目二：复杂草图的绘制4.3.1项目分析4.3.2过程指导4.3.3小结4.4项目三：草图及基于草图的特征4.4.1项目分析4.4.2过程指导4.5 项目四：草图综合训练4.5.1相关知识点4.5.2项目实施4.6小结4.7习题第五章UG NX实体建模应用项目目录5.1入门项目一：销轴零件建模5.1.1项目分析5.1.2主要知识点，建模过程—方法一5.1.3建模过程—方法二5.1.4小结5.2入门项目二：活塞零件建模5.2.1建模思路分析5.2.2相关知识5.2.3过程指导5.3入门项目三：点火塞零件建模5.3.1思路分析5.3.2相关知识点5.3.3过程指导5.4入门项目四：曲轴零件建模5.4.1项目分析5.4.2相关知识点5.4.3过程指导5.5入门项目五：连杆零件的建模5.5.1项目分析5.5.2相关知识点5.5.3过程指导5.6入门项目六：油箱盖零件建模5.6.1项目分析5.6.2相关知识点5.6.3过程指导5.7提高项目一：棘轮零件建模5.7.1项目分析5.1.2相关知识点5.1.3建模过程指导5.8提高项目二：飞轮零件的建模5.8.1项目分析5.8.2相关知识点5.8.3过程指导5.9提高项目三：曲轴箱零件建模5.9.1项目分析5.9.2相关知识点5.9.3过程指导5.10提高项目四：油缸零件的建模5.10.1项目分析5.10.2相关知识点5.10.3过程指导5.11小结5.12习题第六章UG NX相关参数化设计目录6.1项目一：深沟球轴承的参数化建模6.1.1设计背景6.1.2项目分析6.1.3项目实施6.1.4过程指导6.2项目二：创建螺钉标准件库6.2.1设计背景6.2.2项目分析6.2.3项目实施6.2.4过程指导6.3项目三：渐开线直齿圆柱出论设计6.3.1设计背景6.3.2项目分析6.3.3项目实施6.3.4过程指导6.4项目四：拉伸弹簧的参数化建模6.4.1设计背景6.4.2项目分析6.4.3项目实施6.4.4过程指导6.5小结6.6习题。
UGNX三维造型项目教程微课版 项目一 学会UG基本操作CATALOGUE目录•UGNX基础操作•三维模型创建•三维模型渲染•三维模型应用•UGNX进阶技巧01 UGNX基础操作1界面与视图操作23通过点击图标或使用快捷键启动UGNX，选择关闭操作退出软件。
软件启动与关闭认识主界面各部分组成及作用，包括菜单栏、工具栏、资源栏、绘图区等。
界面布局学会通过视图控制工具在不同的视角和位置观察模型，包括正视图、俯视图、左视图等。
视图操作03基本命令学习并掌握常用命令如直线、圆、矩形等基本图形的创建方法，以及特征的生成和编辑。
常用工具与命令01文件操作学会新建、打开、保存、另存为等文件基本操作，掌握工程图、部件等特殊文件的创建与编辑。
02常用工具熟悉并掌握常用工具如选择、删除、撤销/重做、缩放、旋转等的使用方法和技巧。
图层管理学会创建、删除、隐藏、锁定图层，掌握图层顺序和可见性的调整方法。
坐标系管理了解并掌握坐标系的建立、编辑、显示和隐藏等操作方法。
参数与表达式掌握参数和表达式的概念与使用方法，学会通过修改参数和表达式实现模型尺寸和形状的精确控制。
图层与坐标系管理02三维模型创建长方体01介绍长方体的创建方法，比较简单的造型，需要注意长宽高比例。
圆柱体02介绍圆柱体的创建方法，需要指定高度和直径，需要注意直径和高度对造型的影响。
圆锥体03介绍圆锥体的创建方法，需要指定底面半径、高度和角度等参数，需要注意角度对造型的影响。
球体介绍球体的创建方法，需要指定半径参数，比较简单的造型。
螺旋体介绍螺旋体的创建方法，需要指定底面半径、高度和旋转角度等参数，需要注意参数之间的关系。
曲面介绍曲面的创建方法，需要指定曲面的类型和参数，需要注意曲面的连续性和光顺度。
几何体编辑与修饰介绍拉伸的创建方法，需要指定拉伸方向和拉伸长度等参数，需要注意拉伸倍数的影响。
拉伸旋转缩放镜像介绍旋转的创建方法，需要指定旋转轴线和旋转角度等参数，需要注意旋转中心的位置。
UG NX多轴加工技术理论试题项目一初识NX CAM加工一、填空题1.计算机辅助设计及计算机辅助制造的英文缩写是。
2.UG是一款功能强大的CAD/CAM/CAE软件，涵盖了从、、、、和的全过程。
3. 适用于模具型腔、型芯、凹模、铸造件和锻造件的加工。
4.，又称，它是用来确定工件几何形体上各要素的位置而设置的坐标系。
5.在数控编程中，可以通过轮廓控制来限制加工范围，通过设置刀具相对于轮廓的位置来生成所需的刀具轨迹。
刀具相对于轮廓的位置有三种：即、及。
二、选择题1.下面哪个是国产CAD/CAM软件（）A.CATIAB.MasterCAMC.CAXAD.UG2.多轴曲面加工可选用哪种加工方法（）A.平面铣B.可变轮廓铣C.型腔铣D.钻孔加工3.（）适用于零件表面或者底面的粗、精加工，通过定义部件边界移除垂直于固定刀轴的切削层中的材料，不能加工与底面不垂直的部位。
A.固定轮廓铣B.可变轮廓铣C.型腔铣D.平面铣4.刀路过切检查作用（）A.在生成零件的加工路径后，验证刀路的正确性，避免出现刀具过切问题，同时检查刀具刀柄等是否有干涉，更好的保证加工的安全和质量。
B.将零件安装在机床上进行零件的仿真加工过程。
C.对刀轨进行延伸、修剪、移动和反向等多种编辑。
D.将刀具路径生成为适合的机床代码。
5.UG NX CAM软件功能不包括（）A.CAM基础模块B.车削加工模块C.机器人编程模块D.线切割模块三、判断题1.手工编程是编程人员直接编写、输入数控程序到数控机床中的方法。
手工编程适合零件结构较为复杂、计算量较多的程序编制。
（）2.修改CAM软件中的机床坐标系可以改变刀轨的深度位置。
（）3.切削有硬皮的工件适宜采用顺铣。
（）4.顺铣加工时刀具刀刃切入工件时切屑厚度为零，需要滑移摩擦一小段距离才能切入工件，切入前，刀具与工件的挤压与摩擦会加剧刀具磨损。
（）5.真实的刀具轨迹是由直线和圆弧组成的线段合集近似地取代刀具的理想运行轨迹，实际刀具轨迹与理想轨迹之间不能存在误差（）四、简答题1.CAD/CAM软件的功能及应用。
