WDZ-415调试大纲

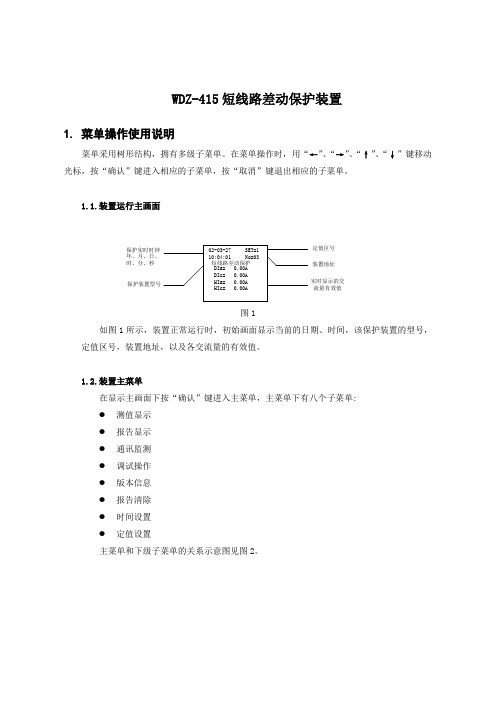

WDZ-415短线路差动保护装置1.菜单操作使用说明菜单采用树形结构，拥有多级子菜单。

在菜单操作时，用“←”、“→”、“↑”、“↓”键移动光标，按“确认”键进入相应的子菜单，按“取消”键退出相应的子菜单。

1.1.装置运行主画面保护实时时钟年、月、日、时、分、秒保护装置型号定值区号装置地址实时显示的交流量有效值图1如图1所示，装置正常运行时，初始画面显示当前的日期、时间，该保护装置的型号，定值区号，装置地址，以及各交流量的有效值。

1.2.装置主菜单在显示主画面下按“确认”键进入主菜单，主菜单下有八个子菜单:●测值显示●报告显示●通讯监测●调试操作●版本信息●报告清除●时间设置●定值设置主菜单和下级子菜单的关系示意图见图2。

图21.3.测值显示测值显示菜单下有五个子菜单，子菜单的显示画面详见图3。

1.3.1.状态量显示实时的显示遥信等状态量变位的信息，相应的报告在报告显示里有详细记录。

1.3.2.外接电度脉冲显示有功电能脉冲、无功电能脉冲。

1.3.3.复数显示显示线路本侧电流、对侧电流，复数表示（前为实部，后为虚部）。

1.3.4.相角显示显示线路本侧电流、对侧电流的相角。

1.3.5.保护量显示显示线路本侧电流、对侧电流、零序电流、差动电流和制动电流。

图31.4.报告显示报告显示菜单下有六个子菜单，子菜单的显示画面详见图4。

图41.4.1.动作报告显示动作报告显示画面就是故障时的显示主画面，见图5。

动作元件的动作时刻年、月、日时、分、秒、毫秒动作保护事件动作报告序号故障相动作时的故障量图5如图5所示，装置故障的时候，动作报告画面显示动作的时间、保护事件、故障相、故障量等信息。

图5是跳闸报告，预警报告类似。

1.4.2.自检报告显示1.4.3.遥信变位报告显示1.4.4.远方命令显示1.4.5.统计报告显示见图6。

保护跳闸次数遥控跳闸次数复位次数保护合闸次数遥控合闸次数图61.4.6.装置上电信息显示装置上电后，装置上电信息里显示的数字尾数都是奇数为装置正常。

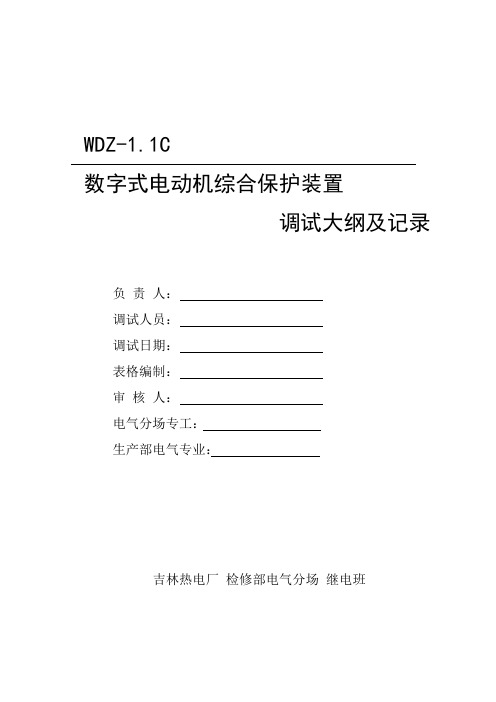

WDZ-1.1C数字式电动机综合保护装置调试大纲及记录负责人：调试人员：调试日期：表格编制：审核人：电气分场专工：生产部电气专业：吉林热电厂检修部电气分场继电班设备名称：装置号：1装置绝缘测试试验前将装置各功能分别端子短接（开入量：B1-B4、出口回路：B5-B10、信号回路：B11-B16、直流电源：A11-A12、交流电流：A1-A6），用开路电压为1000V的测试仪测试装置各部分绝缘电阻。

2装置总体测试按端子图检查装置端子接线是否正确。

给上直流电源，测量装置各直流输出，误差应小于0.1V，并监测其它量误差不大于3％。

在接入CPU板后，接通电源。

装置应有一继电器动作声，整定装置投入，此时装置运行灯应闪烁，同时液晶显示相应信息。

否则，则是装置故障，应依据原理图和故障信息分析、排除。

先按“”键，再按“”键可自检信号灯。

3装置具体功能测试装置时间的校整装置接通电源后，进入监控主菜单，选择修改时钟菜单，整定装置时间，使装置显示时间与所需标准时间一致。

装置显示时间正确装置输入回路的测试将保护退出，按接线图在电流回路中加电流，调整相应通道系数使液晶显示所加电流值。

动作值测试二次侧额定电流值Ie 为： 3 A。

整定值输入为： 3.00 A 。

电流速断保护的测试1）将电流速断保护投入，整定动作延时为0.00秒；2）整定电流速断值，退出启动速断加倍功能（即将启动时间整定为零），然后在A相或C相慢加电流，动作值应在整定值左右。

误差不超过3%。

动作后，保护速断、动作灯亮，液晶显示相应信息。

结果如下表：电流速断加倍功能的测试1）将电流速断保护投入，整定动作延时0.00秒2）整定电流速断值，整定启动时间定值，然后在A相或C相加电流，如要装置瞬时动作，动作值应在整定值的2倍左右。

误差不超过3％。

动作后，保护速断、动作灯亮，液晶显示相应信息。

过流保护的测试1）将过流保护投入，整定动作延时为0.00秒；2）整定过流保护定值，然后在A相或C相慢加电流，动作值应在整定值左右，误差不超过3％。

调试大纲与参数设置一．外观及结构检查柜体到现场前已经进行过出厂的调试，由于运输和安装过程中可能出现问题，要进行外观和结构检查以确认系统是否安全可靠。

1.根据柜体上的代号确认柜体的型号和数量是否和发货清单一致。

2.柜内外观的检查。

查看柜内各连接件的连接是否牢靠，螺栓连接是否松动，柜内元件有没有破损的痕迹。

3.对有母排连接的柜子进行母排的连接。

4.柜子的外部接线。

注意主回路的接线一定要可靠，生锈的表面要进行处理，并在铜排与端子和铜排与铜排的连接处用导电油脂处理。

接地线和屏蔽线的处理一定要符合国家标准。

5.柜内的异物处理。

用吸尘器等对控制柜内的尘土和碎线头等进行清扫。

二．绝缘电阻检查对主电路和接地端子进行绝缘电阻的检查。

要求在用500V级的兆欧表进行检测时，绝缘电阻的阻值在5M欧以上。

对控制回路不需要进行兆欧表检查。

三．柜子外部接线的检查四．试运行对变频器和周边设备进行了通电前的各项检查之后，首先进行变频器的空载运行。

确认柜子的外部接线是正确的情况下检查电源的电压是否符合变频器的要求。

要求电阻制动的变频器的电压为380-400V,整理回馈的输入的电压为500-520V。

变频器的控制运行是在断开变频器的输出线的情况下，用操作面板给变频器特定转速的输出指令运行变频器，检测变频器的输出电压是否符合要求。

空载运行成功后，检测电机的对地绝缘和相间绝缘，电机的三相的电阻是否平衡和符合实际功率，电机拖动的负载是否能平稳运转，运转过程中是否会出现安全问题等，确认上述条件符合调试要求后可以进行带载调试。

1.根据系统的需要设置基本的变频器的运行参数。

2.利用操作器上的点动功能进行点动运行。

这样不仅可以确认电动机的运转方向，还可以发现系统是否存在因金属摩擦而产生的异常。

当机械设备尚处于磨合阶段，起动摩擦较大时，可以灵活运用变频器的转矩自动增强功能。

3.逐渐加速，检查系统是否存在机械的异常。

4.当速度增至额定转速的一半左右时，使机械暂停，以确认制动功能是否正常。

盘刹调试大纲1.调试前的准备工作：(1)检查管汇的连接，确保无误，特别是安全钳管线的连接，若连错，有可能会发生顿钻事故。

(2)安装前要注意所使用管线内洁净，金属管道内无锈蚀，管接头安装密封件，应严格按照油口标记连接液压管线。

(3)保证快速接头在工作状态中，不得受外力及重力的作用。

不得带压插拔，拔下后用护帽封堵；插接时，注意清洁，不得虚接。

(4)检查油箱液面高度，如液压油不够需补充道最低液面高度以上。

(5)检测蓄能器充氮压力，确保充氮压力为4MPa。

(6)打开柱塞泵吸油口截止阀、柱塞泵泄油口截止阀；关闭蓄能器组截止阀。

根据使用场合不同当液压站油温达到40℃左右时必须使冷却器工作，则将冷却器冷却水接通。

(7)点动电机，检查旋转方向是否正确（电机叶片旋向为顺时针，即按电机上红色箭头方向）。

2.调试：１）启动电机，仔细检查有无异常声响2）观察液压站上的工作钳压力表、安全钳压力表，是否稳定在调定值。

3）拉下工作钳刹把，观察工作钳压力表压力变化是否与刹车手柄同步，手柄拉到最大位置时，司钻房内盘刹工作钳压力表值应达到系统工作最高压力值（此时所显示工作钳压力表值小于系统额定压力值1～2 MPa），手柄完全复位时，司钻房内盘刹工作钳压力表应为零。

4）将紧急制动按钮拨到松位，将驻车按钮拨到“驻车”位置，安全钳应迅速刹车，将驻车按钮推到“释放”位置，安全钳应迅速打开。

5）将紧急制动按钮拨到刹位或切断盘刹电源，工作钳、安全钳同时参与刹车，将紧急制动按钮拨到松位，工作钳、安全钳同时解除刹车。

6）排气：拉下工作制动手柄，使工作钳压力达到0.5 MPa时,稍微拧松工作钳油缸上的放气螺塞,等排出的油液不含泡沫为止，逐个给工作钳排气。

在安全油缸有压时，通过快速接头为管路排气。

7）贴磨工作钳刹车块绞车低速运行，缓缓拉动刹把使刹车块与刹车盘接触，反复多次直到新刹车块与刹车盘贴磨到接触面积达75%以上才能使用。

贴磨时应注意控制刹车油压，一般在2MPa左右下磨合。

WDZ-415短线路差动保护装置1. 产品用途及特点WDZ-415短线路差动保护装置（以下简称装置）主要用于110KV以下电压等级的非直接接地系统或小电阻接地系统中的短线路差动和过流保护。

完备的保护功能：●差动速断保护●分相比率差动保护●速断保护●过流一段保护●过流二段保护●接地保护（零序过流保护）●CT断线闭锁比率差动并告警●故障录波通讯功能：●智能通讯卡：常规配置高速RS485现场总线，通讯速率可达115.2KBps，并支持双网。

也可选配工业以太网本装置具有如下特点：●采用先进的32位嵌入式微处理器，多CPU结构●汉字液晶显示、操作简便直观●用串行EEPROM存放保护定值●可预先设定5套定值适应各种运行工况●带掉电保持的SOE和自检报告●软、硬件冗余设计，抗干扰性能强●完善的软、硬件自检，二级看门狗●全密封嵌入式机箱设计，体积小，重量轻，可直接安装在开关柜上●安全可靠的高速现场总线技术，支持双网和以太网接口2. 主要保护功能及原理保护原理框图见图1。

I Σ<0.5I e I d >I cdqd I Σ>0.5I eI d -I cdqd >K b (I Σ-0.5I e )I da >I sdzd I dc >I sdzdI db >I sdzd CTDXI a >I sd I c >IsdI b >I sd I a >I gl2I c >I gl2I b >I gl2I a >I gl1I c >I gl1I b >I gl1注：U min =Min(U ab ,U bc ,U ca ),其他符号定义参见定值表 BTJ为保护跳闸继电器 ACT为保护动作信号继电器 FLT为保护告警信号继电器I max ≤1.05I eI 0>I 0dzI max I 0≥[1+（I max /I e图1WDZ-415保护原理框图2.1. 差动速断保护其动作判据为：Ida≥I sdzdI db≥I sdzdI dc≥I sdzd式中，I da：A相差动电流I db：B相差动电流I dc：C相差动电流I sdzd：差动速断电流整定值（A）2.2.分相比率差动保护装置采用两折线差动原理，其动作方程如下：Id＞I cdqd IΣ≤0.5I eI d－I cdqd＞K b×(IΣ－0.5I e) IΣ＞0.5I e其中，K b：整定的比率差动制动系数I cdqd：整定的差动电流起动值（A）I e：整定的回路二次额定电流（A）I d：差动电流（A），I d=I m - K ph*I nIΣ：制动电流（A），IΣ=0.5*(I m + K ph*I n)K ph：整定的平衡系数，将线路对侧电流折算到本侧I m：线路本侧电流（A）I n：线路对侧电流（A）从动作判据中可以看出，本保护的动作特性如图2所示。

DATASHEETDataOrdering dataProduct type description AZM 415-02/02ZPK-STR 24VAC/DC Article number (order number)101207934EAN (European Article Number)4030661373805eCl@ss number, version 12.027-27-26-03eCl@ss number, version 11.027-27-26-03eCl@ss number, version 9.027-27-26-03ETIM number, version 7.0EC002593ETIM number, version 6.0EC002593Approvals - StandardsCertificates BGcULusCCCGeneral dataStandards BG-GS-ET-19EN IEC 60947-5-1 Working principle electromechanical Enclosure material Aluminium Enclosure coating material paintedGeneral data - FeaturesPower to unlock YesNumber of actuating directions1Number of safety contacts4Number of guard doors1Safety classificationStandards EN ISO 13849-1 Mission time20 Year(s)Safety classification - Safety outputsNormally-closed contact (NC)2,000,000 Operations B10DMechanical dataMechanical life, minimum1,000,000 Operations in accordance with EN ISO 141193,500 NHolding force FZhLatching force, minimum150 NLatching force, maximum400 NPositive break travel 5 mmPositive break force, minimum15 NActuating speed, maximum0.2 m/sMechanical data - Connection techniqueConnector position RightTermination Connector M23, 12-poleCable section, minimum 2 x 0.75 mm²Cable section, maximum 2 x 2.5 mm²Note (Cable section)All indications including the conductor ferrules.Mechanical data - DimensionsLength of sensor46.5 mmWidth of sensor130 mmHeight of sensor100 mmAmbient conditionsDegree of protection IP67Ambient temperature-25 ... +50 °CAmbient conditions - Insulation valuesRated insulation voltage U250 VACi4 kVRated impulse withstand voltage UimpElectrical dataThermal test current 6 ARated control voltage24 VAC/DCUtilisation category AC-15230 VACUtilisation category AC-15 4 AUtilisation category DC-1324 VDCUtilisation category DC-13 1 AElectrical power consumption, maximum10 WSwitching element Opener (NC)Switching principle Slow actionMaterial of the contacts, electrical SilverOther dataNote (applications)sliding safety guardhinged safety guardOrdering codeProduct type description:AZM 415-(1)(2)PK(3)-(4)(5)(6)-(7)(1)11/11 2 NC contacts/2 NO contacts 11/02 3 NC contacts / 1 NO contacts 11/20 1 NC contacts / 3 NO contacts 02/11 3 NC contacts / 1 NO contacts 02/20 2 NC contacts / 2 NO contacts 02/02 4 NC contact(2)X Protection class IP54Z Protection class IP67(3)without Power to unlockA Power to lock(4)STR Connector M23 rightST Connector M23 bottom(5)without Without manual releaseE Manual release using triangular keyF with triangular key (secured with locking screw)FE using triangular keyRS Manual release using keyT Emergency exit using latched pushbutton (power tounlock only)TE Emergency exit using latched pushbutton and manualrelease, mounting outside (power to unlock only)TEI Emergency exit using latched pushbutton and manualrelease, mounting inside (power to unlock only)NS Emergency release using lock button(6)24VAC/DC Us: 24 VAC/DC110VAC Us: 110 VAC230VAC Us: 230 VAC(7)1637Gold-plated contacts(1)A Power to lock(2)ST Connector M23 rightwithout Power to unlockSTR Connector M23 bottom(3)without Without manual releaseE Manual release using triangular key (only for power tounlock principle)(4)1637Gold-plated contactsDocumentsOperating instructions and Declaration of conformityAZM 415-../..(599.7 kB, 14.12.2021, I)BG-test certificateAZM 415(1.2 MB, 10.05.2019)UL CertificateAZM 415(398.5 kB, 01.08.2019)CCC certificationAZM 415(3.3 MB, 05.10.2020)SISTEMA-VDMA library(659.5 kB, 23.03.2023)PicturesProduct picture (catalogue individual photo)ID: kazm4f24| 679.3 kB | .jpg | 352.778 x 277.636 mm - 1000 x 787 px - 72 dpi| 42.3 kB | .png | 74.083 x 58.208 mm - 210 x 165 px - 72 dpiDimensional drawing basic component| 35.2 kB | .cdr || 9.5 kB | .png | 74.083 x 51.506 mm - 210 x 146 px - 72 dpi| 132.1 kB | .jpg | 352.778 x 245.181 mm - 1000 x 695 px - 72 dpiDiagram| 67.0 kB | .ai | 297 x 210.002 mm - 841 x 595 px - 72 dpi| 83.0 kB | .jpg | 352.778 x 188.031 mm - 1000 x 533 px - 72 dpi| 3.7 kB | .png | 74.083 x 39.511 mm - 210 x 112 px - 72 dpi System componentsActuatorFor sliding doorsActuators with return springTolerates up to max. 6 mm overtravelParticularly suitable for hinged guardsFor very smal actuating radii in line with the plane of the actuatorParticularly suitable for hinged guardsFor very smal actuating radii at 90° to the plane of the actuatorFor sliding doorswith locking bolt and ball latchDoor handle actuatorACTUATOR AZ/AZM 415-B30-01ACTUATOR AZ/AZM 415-B30-02Image not found or type unknownBETAETIGER AZ/AZM 415-B30-03Image not found or type unknownBETAETIGER AZ/AZM 415-B30-04ACTUATOR AZ/AZM 415-B30-05ACTUATOR AZ/AZM 415-B30-07BETAETIGER AZ/AZM 415-B30-08AccessoriesTK-M5For manual release using M5 triangular key, available as accessoryFor maintenance, installation, etc.MOUNTING PLATE KPL. MP AZM 415For simple mountingSubsequent adjustment enabledSuitable for all conventional profile systemsTFA-010Pre-positioningThe actuator is independent from the centring device.Smooth insertion or retraction of the actuatorK.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 WuppertalThe details and data referred to have been carefully checked. Images may diverge from original. Further technical data can be found in the manual. Technical amendments and errors possible.Generated on: 31/07/2023, 02:10。

直流电控调试大纲1．大纲编写目的：为确保设备调试过程中的人身和设备安全，使系统调试过程实现标准化，完整全面的实现设备调试，特制定本调试大纲。

2．大纲适用范围：本大纲适用于由直流6RA70调速装置组成的电机传动系统，作为调试过程中的指导文件。

3．调试人员的职责范围主调人员：依据调试大纲，在调试过程中负责组织指导工作，对调试中所有工作做出决定并负责。

参调人员：受主调领导，完成主调分派的工作，并依据调试大纲，向主调提示调试步骤和方法。

4.调试前的准备4.1 确认调试设备的范围和工作内容。

4.2 准备所调试设备的各种图纸资料。

4.3 准备调试用的工具：示波器1台，万用表1块，电工工具1套；4.4 准备调试报告记录，包括：出厂调试：调节柜出厂调试记录，功率柜出厂调试记录，设备出厂调试记录；现场调试：现场调试记录，现场确认记录。

4.5 查阅工程档案，包括：以前工作中的技术交待和注意事项，核实设备技术参数和数据。

4.6 确认本设备所需要人员、物质是否齐全，所定调试时间是否合理。

4.7 携带本大纲和准备好的资料工具准时到场。

5.加电前的设备检查5.1 设备的外观检查和记录。

1.箱体是否牢固完好，有无变形（现场尤为重要）。

2.箱内器件安装是否牢固，紧固件是否压紧。

3.箱内器件是否完整，是否清洁。

5.2 器件检查1.器件技术参数，型号是否正确。

2.器件是否完整，附件是否齐全。

3.器件的运动部分是否灵活。

5.3 接线检查1.器件接线是否牢固。

2.接线线号是否齐备。

6.系统查线按原理图核查柜内接线，遇到接线和原理图不符合的应对照接线图查明是接线图错误还是其他原因并做出记录，柜内查线具体步骤如下：1.同电位点用万用表200以下检查，电阻需小于1欧（怕虚接，电阻大旧开关）；2.非联络两点之间用万用表20M档检查，电阻应大于20M欧；3.有联络的器件两点之间的电阻值应与实际值相匹配（线圈、风机、变压器等）；4.按端子出线图核查端子出线是否正确齐全；5.按原理图核查端子引线间的电阻，端子对地，端子对交直流电源间的电阻，和绝缘（是否有电源短路—难查）；6.记录主要器件的电阻，器件与交直流电源间的绝缘电阻及开关上口之间的电阻、下口之间的电阻。

调试作业指导书调试作业指导书1. 范围适用于本公司生产的所有开关电源的调试作业。

2. 目的为确保所生产的开关电源产品质量，而制订本调试作业指导书。

3. 设备示波器，万用表,电子负载,耐压测试仪，绝缘电阻测试仪，电参数测试仪，调压器，电源，电阻负载，专用工装4. 调试作业要求4.1产品调试人员应掌握设备的使用方法.4.2产品调试人员应掌握待测产品的技术参数及特性.4.3所有测试设备应在调试产品之前校准，以确保所测试的产品质量.4.4按照待测产品的技术参数，分步测试.4.5产品所需测试的内容：关键点波形、空载电压输出精度、满载电压输出精度、源效应、负载调整率、欠压保护、过压保护（如有）、短路保护、满载启动、噪声及客户约定的技术指标等等，具体参数以技术文件为准。

4.6所有测试内容均应满足待测产品技术要求（见工艺文件）.5. 调试作业方法5.1. 调试工作的内容：调试工作包括调整和测试两个部分，调整主要是指对电路参数的调整，即对整机内可调元器件及与电气指标有关的调谐系统、机械传动部分进行调整，使之达到预定的性能要求；测试则是在调整的基础理论上，对整机的各项技术指标进行系统地测试，使电子产品各项技术指标符合规定。

5.2. 调试仪器的配置（1）各种仪器的布置应便于操作和观测。

（2）仪器的布置应便于操作，即应根据不同仪器面板上可调旋钮的布置情况来安排其位置，使调节方便舒适。

（3）仪器叠放置时，应注意安全稳定，把体积小，重量轻的放在上面。

（4）仪器的布置要力求接线最短。

5.3. 调试工艺要求调试人员应按《调试规章制度》做好个人准备，以便调试工作顺利进行，并保证调试工作中的安全。

54 调试准备工作（1）技术文件的准备。

（2）仪器仪表的放置和使用。

（3）被调试产品的准备。

（4）调试场的准备。

5.5. 常规产品调试程序（1）产品检查。

（2）分级分板调试。

（3）整机调试（整机调试是指经过初调的各单元电路板及有关机元件，结构件装联成整机后的调整与测试。

第六章 WDZ-485微机测控装置1. 菜单操作使用说明菜单采用树形结构，拥有多级子菜单。

在菜单操作时，用、J”、“f”、“厂‘键移动 光标，按“确认”键进入相应的子菜单，按“取消”键退出相应的子菜单。

1.1.装置运行主画面02-03-2714:37:45 No=05MUa= 0.00V Mla= 0.000A MIb= 0.000AMIc= 0.000A图6.1如图6.1所示，装置正常运行时，初始画面显示当前的日期、时间，该测控装置的型号, 装置地址，以及各交流量的有效值。

1.2.装置主菜单在显示主画面下按“确认”键进入主菜单，主菜单下有八个子菜单:测值显示 报告显示 通讯监测 调试操作 版本信息 报告清除 时间设置 定值设置主菜单和下级子菜单的关系示意图见图6.2。

装置地址实时显示的交 流量有效值测控装置型号图6.21.3.测值显示测值显示菜单下有六个子菜单，子菜单的显示画面详见图 6.3。

1.3.1.状态量显示实时的显示遥信等状态量变位的信息，相应的报告在报告显示里有详细记录。

1.3.2.测量量显示显示直流模拟量、三相电压、零序电压、三相电流、零序电流、有功功率、无功功率、功率因素、频率。

1.3.3.电度脉冲显示显示有功电度脉冲、无功电度脉冲。

1.3.4.电度电能显示显示有功电度电能、无功电度电能。

1.3.5.复数显示显示三相电压、零序电压、三相电流、零序电流的复数表示（前为实部，后为虚部）1.3.6.相角显示显示三相电压、零序电压、三相电流、零序电流的相角。

状态量显示1234567801〜08 00000000 09〜16 00000000 17~24 01000000 25~32 00000000图6.41.4.1 . 自检报告显示1.4.2 . 遥信变位报告显示1.4.3 . 远方命令显示1.4.4 . 统计报告显示电度电能显示PEC= 0.0KWHQEC= 0.0KWHPE= 0.0KWH测量量显示DC1 = 0.000VDC2 = 0.000VMUa = 0.00VMUb = 0.00VMUc = 0.00VM3U0= 0.00VMia = 0.000AMIb = 0.000AMIc = 0.000AM3I0 = 0.000AP= 0.0WQ= 0.0VarCOS二0.000F= 0.00Hz测值显示 1■状态量显示 6■测量量显示■电度脉冲显示■电度电能显示■复数显示■相角显示复数显示A Ua ,0 0A Ubr0 0A Uc ,01A3U0 .0 ,0A MIa . 0 , 0A MIbt0 ,0AMIj 0 ,0A3I0 :0 +0电度脉冲显示Pl= 0 4Ql= 0相角显示A Ua= 000A Ub= 000A Uc= 000A3U0= 000A MIa= 000A MIb= 000A MIc= 000A3I0= 000图6.31.4.报告显示报告显示菜单下有五个子菜单，子菜单的显示画面详见图 6.4。

连铸机冷调试大纲连铸机调试大纲一．概述1．用途本文件是供连铸机现场调试时参考。

依据本文件及有关图纸进行调试，以保证连铸机顺利投产。

2．调试必须具备条件(1)所有机械、电气、仪表必须安装完毕；(2)水、电、风、液压的动力源准备完毕，验收合格；(3)具备安全操作条件，能确保安全操作。

二．调试程序1．调试程序(1)供水、供电、供气；(2)气动设备；(3)润滑设备；(4)各单体设备；(5)无负荷联动调试；(6)热负荷调试。

三．单体设备调试1．说明(1)本篇将气动、液压、润滑、冷却水系统的调试纳入叙述。

但按总的调试程序，这些系统在各个单体机械设备调试前进行。

(2)某些单体设备可在就地操作，试车时各操作地点均应能完成规定动作功能。

(1)试车前检查各润滑点加足量的润滑油（脂）；检查各个连接部分的连接情况，必须符合图纸要求，检查控制系统；检查电源，油路及气路。

2．钢包回转台(1)试车前检查各润滑点加足量的润滑油（脂）；检查各个连接部分的连接情况，必须符合图纸要求，检查控制系统；检查电源，油路。

(2)试车内容a、空载试车，在无负荷状况下，分别用电动和液压马达使回转台正常操作作正反转，事故回转回转次数不少于5次，应运转灵活，起、制动平稳，停位准确，无异常声音，制动器、锁紧销操作正确灵活。

回转台双臂要升降次数不少于5次，应升降灵活，起、停平稳，行程满足要求，无卡阻，无异常声音，b、b、动负荷试车：单臂110t和双臂各载重110t，两种情况下分别用电动、液压马达使回转台后正反转，运转次数不少于3次，应运转灵活，起、动、制动平稳，停位准确，运转无异常声音，制动器、锁紧销操作灵活。

回转台双臂要升降次数不少于3次，应升降灵活，起、停平稳，行程满足要求，无卡阻，无异常声音。

卸载后回转臂无残余变形，地脚螺栓不得松动。

(3)操作地点电动：分别用钢包回转台操作箱上的选择开关。

液压马达用钢包回转台手动阀箱上手动按钮操作。

3．中间罐车(1)空负荷试车(a)启动中间罐车行走电机，使中间罐车在轨道全程上往复行走3次，应运行平稳，无异常噪音，电机制动可靠。
