利用三层交换机实现不同VLAN间通信三层交换机是一种在OSI模型中工作在网络层的网络设备，可以实现不同VLAN间的通信。
使用三层交换机实现不同VLAN间通信可以提高网络的灵活性和安全性，并且可以减少广播和冲突，提高网络的性能。
在实现不同VLAN间通信时，首先要进行VLAN的划分和配置。
一般情况下，一个交换机可以划分为多个VLAN，每个VLAN可以包含不同的主机。
每个VLAN都有自己的VLANID，并且相互之间是隔离的。
在交换机上设置VLANID，并将相应的端口划分到对应的VLAN。
三层交换机可以通过路由器功能实现不同VLAN之间的通信。
一种常用的方法是使用三层交换机的SVI（Switch Virtual Interface），也就是虚拟交换机接口。
SVI是一个虚拟接口，可以作为一个虚拟的路由器接口来连接不同的VLAN。
在配置SVI之前，需要在三层交换机上启用路由功能。
不同厂商的交换机配置方法可能不同，但基本上都需要在交换机的配置界面中进行相应的设置。
启用路由功能后，可以通过配置SVI来实现不同VLAN之间的通信。
配置SVI时，需要给SVI分配一个IP地址，并将其与相应的VLAN关联。
这样，SVI就成为了该VLAN内的默认网关。
配置SVI之后，可以在交换机上配置静态路由或动态路由协议，以实现不同VLAN之间的通信。
静态路由可以手动配置，动态路由则是通过交换机自动学习和更新路由表。
当数据包从一个VLAN的主机发送到另一个VLAN时，数据包首先发送到交换机上的SVI。
SVI根据路由表中的路由信息，将数据包转发到目标VLAN的SVI上，然后再将数据包转发到目标VLAN的主机。
除了使用SVI，还可以使用VLAN间路由功能来实现不同VLAN之间的通信。
VLAN间路由是在三层交换机上配置的一种特殊的端口，用于连接不同的VLAN。
通常情况下，需要在交换机上配置子接口，每个子接口都与一个特定的VLAN相连。
子接口可以配置不同的IP地址，并与相应的VLAN关联。

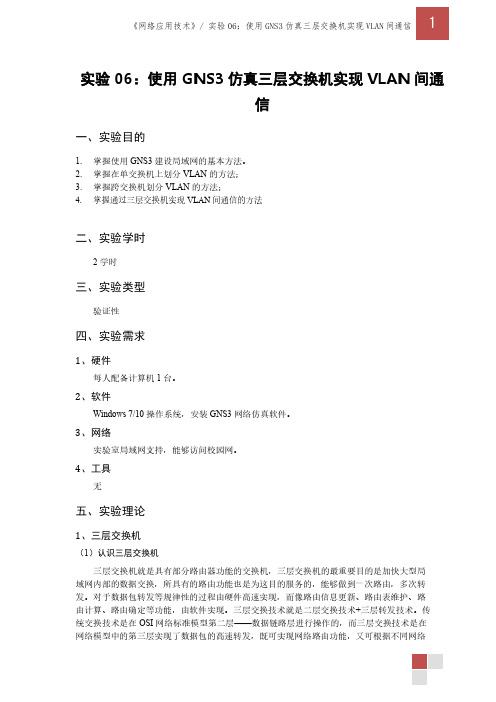

实验06：使用GNS3仿真三层交换机实现VLAN间通信一、实验目的1.掌握使用GNS3建设局域网的基本方法。
2.掌握在单交换机上划分VLAN的方法；3.掌握跨交换机划分VLAN的方法；4.掌握通过三层交换机实现VLAN间通信的方法二、实验学时2学时三、实验类型验证性四、实验需求1、硬件每人配备计算机1台。
2、软件Windows 7/10操作系统，安装GNS3网络仿真软件。
3、网络实验室局域网支持，能够访问校园网。
4、工具无五、实验理论1、三层交换机（1）认识三层交换机三层交换机就是具有部分路由器功能的交换机，三层交换机的最重要目的是加快大型局域网内部的数据交换，所具有的路由功能也是为这目的服务的，能够做到一次路由，多次转发。
对于数据包转发等规律性的过程由硬件高速实现，而像路由信息更新、路由表维护、路由计算、路由确定等功能，由软件实现。
三层交换技术就是二层交换技术+三层转发技术。
传统交换技术是在OSI网络标准模型第二层——数据链路层进行操作的，而三层交换技术是在网络模型中的第三层实现了数据包的高速转发，既可实现网络路由功能，又可根据不同网络状况做到最优网络性能。
局域网按功能或地域等因素划成一个个小的局域网，这就使VLAN技术在网络中得以大量应用，而各个不同VLAN间的通信都要经过路由器来完成转发，随着网间互访的不断增加。
单纯使用路由器来实现网间访问，不但由于端口数量有限，而且路由速度较慢，从而限制了网络的规模和访问速度。
基于这种情况三层交换机便应运而生，三层交换机是为IP设计的，接口类型简单，拥有很强二层包处理能力，非常适用于大型局域网内的数据路由与交换，它既可以工作在协议第三层替代或部分完成传统路由器的功能，同时又具有几乎第二层交换的速度，且价格相对便宜些。
（2）基本工作原理例如以下模型：使用IP的设备A←→三层交换机←→使用IP的设备B比如A要给B发送数据，已知目的IP，那么A就用子网掩码取得网络地址，判断目的IP是否与自己在同一网段。
三层交换机实现VLAN间通信1. 引言1.1 三层交换机实现VLAN间通信三层交换机是现代网络中的重要设备，可以实现不同VLAN之间的通信。
在传统的二层交换机中，不同VLAN之间是无法直接通信的，需要通过路由器进行通信，这样会增加网络的复杂度和延迟。
而三层交换机则可以在同一设备内实现不同VLAN之间的通信，提高了网络的效率和性能。
三层交换机实现VLAN间通信具有重要意义，可以提高网络的灵活性和效率，简化网络管理和维护。
随着网络规模的不断扩大和复杂度的增加，三层交换机将在未来的网络中扮演更加重要的角色，成为网络架构中不可或缺的一部分。
2. 正文2.1 介绍三层交换机的基本原理三层交换机是一种网络设备，它结合了交换机和路由器的功能。
在传统的网络环境中，二层交换机只能在同一个VLAN内进行通信，无法实现不同VLAN之间的通信。
而三层交换机则可以通过具备路由功能的接口，实现不同VLAN之间的通信。
三层交换机的基本原理是利用IP地址进行数据包的转发和路由。
当数据包从一个VLAN的主机发送到另一个VLAN的主机时，三层交换机会根据数据包中的目标IP地址，将数据包进行路由转发到目标VLAN内的主机。
这样就实现了不同VLAN之间的通信。
与二层交换机相比，三层交换机具有更高级的功能和更复杂的工作原理。
它可以实现更加灵活的网络拓扑结构，并且可以支持更多的网络服务和功能。
三层交换机还可以配合路由器使用，实现更加复杂和高效的网络管理和数据传输。
三层交换机的基本原理是通过结合交换机和路由器的功能，利用IP地址进行数据包的转发和路由，实现不同VLAN之间的通信。
这种技术在现代网络环境中起着至关重要的作用，为网络管理员提供了更多的选择和灵活性。
2.2 讨论VLAN的概念和作用VLAN即虚拟局域网，是一种将局域网络虚拟化的技术。
通过VLAN，可以将同一台交换机上的不同端口分割成不同的逻辑网络，实现不同VLAN之间的隔离和通信。
2层交换机和3层交换机来实现不同网段的通信技术原理：三层交换机具有网络层的功能，实现vlan相互访问的原理是：利用3层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行进行选路转发。
三层交换机利用直接路由可以实现不同vlan之间的互相访问。
三层交换机给接口配置IP地址，采用SVI (交换虚拟接口)的方式实现VLAN间互连，SVI是指为交换机中的VLAN创建虚拟接口，并且配置IP地址。
实验过程：实验拓扑图：看附图pc0.pc1分别和switch0相连，并且pc0和f0/2相连, pc1和f0/3相连，3层交换机和2层交换机通过f0/1相连，三层交换机的f0/2口和pc2的fastethernet 相连.给2个pc 机输入IP地址pc0: 192.168.1.2255.255.255.0192.168.1.1pc1: 192.168.2.2255.255.255.0192.168.2.1pc2: 192.168.1.3255.255.255.0192.168.1.1在2层交换机上划分2个vlan (vlan 2,和vlan 3)然后把f0/2 划分到vlan 2f0/3 划分到vlan 3然后把f0/24口设置为trunk 模式。
命令如下：Switch>enableSwitch#config terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#name vlan2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#name vlan3Switch(config-vlan)#exitSwitch(config)#i nterface f0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 2Switch(config-if)#exitSwitch(config)#interface f0/3Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 3Switch(config-if)#exitSwitch(config)#interface f0/1Switch(config-if)#switchport mode trunkSwitch(config-if)#exitSwitch(config)#exitSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#show vlanVLAN Name Status Ports---- -------------------------------- --------- -------------------------------1 default active Fa0/1, Fa0/4, Fa0/5, Fa0/6Fa0/7, Fa0/8, Fa0/9, Fa0/10Fa0/11, Fa0/12, Fa0/13, Fa0/14Fa0/15, Fa0/16, Fa0/17, Fa0/18Fa0/19, Fa0/20, Fa0/21, Fa0/22Fa0/23, Fa0/24, Gig1/1, Gig1/22 vlan2 active Fa0/23 vlan3 active Fa0/31002 fddi-default act/unsup1003 token-ring-default act/unsup1004 fddinet-default act/unsup1005 trnet-default act/unsupVLAN Type SAID MTU Parent RingNo BridgeNo Stp BrdgMode Trans1 Trans2 ---- ----- ---------- ----- ------ ------ -------- ---- -------- ------ ------1 enet 100001 1500 - - - - - 0 02 enet 100002 1500 - - - - - 0 03 enet 100003 1500 - - - - - 0 01002 fddi 101002 1500 - - - - - 0 0 Switch#3层交换机进行配置：Switch>enableSwitch#configure terminalEnter configuration commands, one per line. End with CNTL/Z.Switch(config)#vlan 2Switch(config-vlan)#exitSwitch(config)#vlan 3Switch(config-vlan)#exitSwitch(config)#interface fa 0/1Switch(config-if)#switchport mode trunkCommand rejected: An interface whose trunk encapsulation is "Auto" can not be configured to "trunk" mode.Switch(config-if)#exitSwitch(config)#interface vlan 2%LINK-5-CHANGED: Interface Vlan2, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan2, changed state to upSwitch(config-if)#ip address 192.168.1.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#interface vlan 3%LINK-5-CHANGED: Interface Vlan3, changed state to up%LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan3, changed state to upSwitch(config-if)#ip address 192.168.2.1 255.255.255.0Switch(config-if)#no shutdownSwitch(config-if)#exitSwitch(config)#interface fa 0/2Switch(config-if)#switchport mode accessSwitch(config-if)#switchport access vlan 2Switch(config-if)#endSwitch#%SYS-5-CONFIG_I: Configured from console by consoleSwitch#show ip routeCodes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGPD - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter areaN1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGPi - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area* - candidate default, U - per-user static route, o - ODRP - periodic downloaded static routeGateway of last resort is not setC 192.168.1.0/24 is directly connected, Vlan2 C 192.168.2.0/24 is directly connected, Vlan3 Switch#。
（1条消息）华为三层、二层交换机实现不同vlan不同网段之间互通版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https:///weixin_39379203/article/details/90209153一、试验拓扑二、试验需求PC1和PC3属于VLAN 10 ,PC2和PC四属于VLAN 20，实现不同VLAN之间的相互通讯三、试验过程配置三层交换机SW11.[Huawei]sysname S12.[S1]SYS S13.[S1]vlan b 10 20: This operation may take a few seconds. Please wait for a moment...done.5.[S1]int vlan 106.[S1-Vlanif10]ip add 192.168.10.1 247.[S1-Vlanif10]int vlan 208.[S1-Vlanif20]ip add 192.168.20.1 249.[S1-Vlanif20]int g0/0/110.[S1-GigabitEthernet0/0/1]port link-type trunk11.[S1-GigabitEthernet0/0/1]port trunk allow-pass vlan 10 2012.[S1-GigabitEthernet0/0/1]quit13.[S1]int g0/0/214.[S1-GigabitEthernet0/0/2]port link-type trunk15.[S1-GigabitEthernet0/0/2]port trunk allow-pass vlan 10 2016.[S1-GigabitEthernet0/0/2]quit1、首先，在三层交换机上新建vlan10、vlan20，然后分别为vlan10和vlan20配置IP。
通过三层交换机实现不同VLAN间互相通信虚拟局域网（VLAN）是一种将网络设备划分为逻辑上相互隔离的网络的方法。
通过使用三层交换机，可以实现不同VLAN之间的互相通信。
三层交换机是一种在第三层网络层上工作的网络设备，它可以识别和转发IP数据包。
实现不同VLAN之间互相通信的方法是通过三层交换机上的路由功能。
三层交换机可以连接多个VLAN，并通过路由表来决定将数据包转发到哪个VLAN。
以下是实现这种通信的步骤：1.VLAN划分：首先需要将网络设备划分为不同的VLAN。
每个VLAN可以看作是一个逻辑上的独立网络，在这个网络中的设备可以互相通信。
2.配置三层交换机：将三层交换机连接到各个VLAN，并配置每个VLAN的IP地址。
每个VLAN应该有一个唯一的IP地址段，以便在进行路由转发时能够区分不同的VLAN。
3.配置路由表：在三层交换机上配置路由表，以便能够将数据包从一个VLAN路由到另一个VLAN。
路由表通常包含有关目的IP地址和相关出口接口的信息。
4.配置静态路由：如果有多个三层交换机连接了不同的VLAN，而且需要在它们之间进行路由转发，那么需要配置静态路由。
静态路由是在网络管理员手动配置的路由表条目，用于指定将数据包发送到哪个接口。
5.配置默认路由：在三层交换机上配置默认路由，以便在无法找到与目标IP地址匹配的路由表项时，将数据包发送到默认的出口接口。
通过上述步骤，不同VLAN之间的通信就可以成功实现。
当设备位于不同的VLAN时，它们可以使用其相应的VLANIP地址进行通信。
三层交换机将根据路由表中的信息决定将数据包转发到哪个VLAN，并在目标VLAN 中将数据包交付给目标设备。
总结起来，通过三层交换机实现不同VLAN间互相通信的步骤包括VLAN划分、配置三层交换机、配置路由表、配置静态路由和配置默认路由。
通过这种方法，可以实现不同VLAN之间的隔离和互相通信，增强网络的灵活性和安全性。
