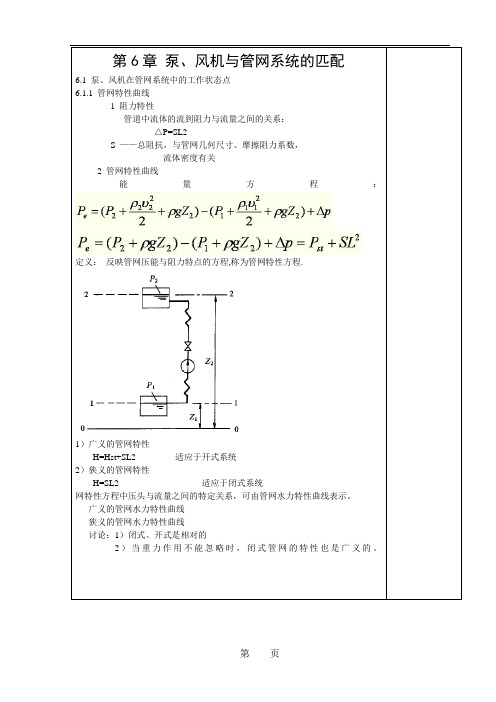

定义：反映管网压能与阻力特点的方程,称为管网特性方程.1）广义的管网特性H=Hst+SL2 适应于开式系统2）狭义的管网特性H=SL2 适应于闭式系统网特性方程中压头与流量之间的特定关系，可由管网水力特性曲线表示。

广义的管网水力特性曲线狭义的管网水力特性曲线讨论：1）闭式、开式是相对的2）当重力作用不能忽略时，6.1.2管网特性曲线的影响因素管网是由许多管段、管件（包括三通、弯头、阀门等）及某些设备组成的。

管网中在管径不变的某两截面之间的管路阻力由下式定量计算：其中：结论：管网水力特性曲线的主要影响因素：S=f（l，di，k，Σζ，ρ）泵、风机性能改变后的性能曲线可以称之为泵、风机在管网中的实际运行曲线当风机接有吸入管，造成入口P降低，ρ减小，作功能力下降，引性能曲线发生变化。

（2）出口系统效应的影响效应管道长度，自风机出口截面不规则的速度分布，到管道内气流速度规则分布的截面之间管段长度避免能量损失，不在此段安装管件或设备。

即在效应长度内断面的任何改变，均导致风机性能的降低。

不同出口管道形式的系统效应曲线7.1.2泵、风机与管网系统匹配的工作状态点1. 泵或风机的运行工况点●泵、风机与管网系统运行的平衡点●泵、风机与管网系统的合理匹配。

流量和压力匹配●泵、风机在其特性曲线上稳定工作的点称之为工况点。

2. 泵、风机的稳定工作区和非稳定工作区●稳定工作区，P-Q曲线是平缓的●非稳定工作区，P-Q曲线是驼峰形的，E点不稳定，●驼峰形P-Q曲线应使工作点在下降段3.喘振及其防止方法定义在非稳定工作区运行时，离心泵、风机出现一会输出流体，一会流体倒流的现象，称为“喘振”。

危害喘振发生，设备运行声音发生突变，时停机或消除，将会造成机器严重破坏。

喘振的防治方法4. 系统效应的影响●在实际中，入口损失很大，可高达45%，注意进入口的合理设计●原因是进口连接方式与实验状态不同●泵、风机的进口系统效性能损失值需由实验确定6.1.5 管网系统中泵、风机的联合运行●联合运行：两台或两台以上泵或风机在同一管路中工作。

(完整word版)流体输配管网期末复习知识点第一章流体输配管网的功能与类型1。

1空气输配管网的装置及管件有风机、风阀、风口、三通、弯头、变径管等还有空气处理设备。

它们是影响官网性能的重要因素。

1。

2燃气输配管网由分配管道、用户引入馆和室内管道三部分组成。

居民和小型公共建筑用户一般由低压管道供气。

1。

3冷热水输配管网系统：按循环动力可分为重力循环系统和机械循环系统；按水流路径可分为同程式和异程式系统；按流量变化可分为定流量和变流量系统；按水泵设置可分为单式泵和复式泵系统；按与大气解除情况可分为开示和闭式系统。

1。

4采暖空调冷热水管网装置：膨胀水箱;排气装置；散热器温控阀；分水器、集水器；过滤器;阀门；换热装置。

1.5膨胀水箱的作用与安装方式：(1)是用来储存冷热水系统水温上升时的膨胀水量.在重力循环上供下回式系统中，它还起着排气作用。

膨胀水箱的另一个作用是恒定水系统压力。

（2）膨胀水箱的膨胀管与水系统管路的连接，在重力循环系统中，应接在供水总立管的顶端；在机械循环中,一般接至循环水泵吸入口前.连接点处的压力,无论在系统不工作或运行时，都是恒定的.此点为定压点。

(3)膨胀水箱的循环管应接到系统定压点前的水平回水干管上。

该点与定压点之间保持1。

5-3m的距离。

1。

6采暖用户与热网的连接方式:可分为直接连接(1无混合装置的直接连接2装水喷射器的直接连接3装混合水泵的直接连接)和间接连接两种.1。

7补偿器及不同类型的原理：（1)为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减少管壁的应力和作用在阀件或支架结构上的作用力.（2）自然补偿、方形补偿器、波纹管补偿器是利用补偿器材料的变形来吸热伸长，套筒补偿器、球形补偿器是利用管道的位移来吸热伸长.1.8建筑给水管网的功能和类型:（1）功能：建筑给水系统将城镇给水管网或自备水源给水管网的水引入室内，经支管配水管送至用水的末端装置,满足各用水点对水量、水压和水质的需求。

第六章 泵与风机的运行与调节主要内容（一）管网特性及泵与风机运行 （二）泵与风机的联合运行 （三）泵与风机运行工况的控制调节 （四）泵与风机的叶片切割和加长 （五）泵与风机运行中的几个问题（一）管网特性及泵与风机运行 1、管网特性曲线及其影响因素 2、泵与风机的稳定运行1、管网特性及其影响因素所谓管网特性，就是管网中的流量Q 与所需要消耗的压头H C 之间的关系。

管网特性主要与哪些因素相关？首先，根据水泵的管网特性方程讨论其影响因素，如P111,图5-1示，列伯努利方程：A-1：2-B ：式中H w g 与H w j 为进、出管阻损。

两式相减，并整理后可以得到该水泵管网所需要消耗压头的表达式：式中，管网阻力特性系数：管路的静扬程：H s t 为抛物线的截距，H s t 与流量Q 无关，第二项φ与流量Q 呈平方关系，说明管网特性曲线为二次抛物线，则其管网特性曲线如P112,图5-2中上方的二次曲线。

同理可得风机管网特性曲线。

类似前述E q 的形式（推导略）：H H VP VP g w g AAgggg .211222+++=+ρρH H VP VP jw j BBgg gg .222222+++=+ρρQFH V H V H H P P H VV V V H H H H P P PP Hg d lg d l g g gg g g g g g g t s t s w t AB C A B j w g w j g A B C22.2.2222212..122)(2)()2()()2222()(ζλζλρρρρρ∑+∑+=∑+∑+=+∑++-=--++++++-=-=显然，对于风机管网来说，由于空气密度较小，管网特性曲线方程的第一项中，p t 的值很小，可近似忽略不计，说明风机管网特性曲线的截距比水泵小得多，而对于那些从大气吸入和排至大气等情况来说，式中第一项（p B —p A ）也近似为零，∴图5-2中下方过原点的二次曲线。

第十三章 泵、风机与管网系统的匹配第一节 泵、风机在管网系统中的工作点一、 管网特性曲线 1. 阻力特性如前所述，对于枝状管网，按照管段串、并联关系，可将管网简化为一个管路。

管网中流体的流动阻力与流量之间的关系为2SQ p =∆式中，S 是管网的总阻抗，与管网的几何尺寸、沿程阻力系数、局部阻力系数、流体密度有关。

当这些因素不变时，S 为常数。

2. 管网特性曲线图13-1 管路系统示意图如图13-1所示的管路，根据能量方程，流体从管路进口1-1断面流至出口2-2断面所需的能量e p 可用下式表示：p gZ v p gZ v p p e ∆ρρρρ+⎪⎪⎭⎫ ⎝⎛++-⎪⎪⎭⎫ ⎝⎛++=121112222222 (13-1) 当两断面的动压差值与其它相比较小时，忽略此项，则有：()()21122SQ p p p p gZ p gZ p p st st e +=+=++-+=∆∆ρρ (13-2)式中 st p ——管路出入口两端的压强差，Pa 。

当管网处于稳定运行工况时，st p 与流量无关。

与测压管水头对应的压强差⎪⎪⎭⎫⎝⎛+-⎪⎪⎭⎫ ⎝⎛+1122Z g p Z g p ρρ 以st p 表示由于枝状管网可以简化为一个管路，因此，（13-2）式也反映了枝状管网的特性，它表明了管网中流体流动所需的能量与流量之间的关系。

将这一关系在以流量为横坐标、压强为纵坐标的直角坐标系中标绘成曲线，即为管网特性曲线，见图13-2。

图13-2 广义管网特性曲线图闭式管网系统，当流体密度不变时，21Z Z =, 21gZ gZ ρρ=，此时若21p p =，则0=st p 。

暖通空调工程中的通风空调管网系统，常常是从大气中吸入空气送入房间，或从房间中吸气后将其排至室外，这类管网系统，也近似有0=st p 。

这时，管网特性曲线方程为：2SQ p p e ==∆ （13-3）图13-3 狭义管网特性曲线图绘制成曲线如图13-3，被称为狭义管网特性曲线，而图13-2则被称为广义特性曲线。

1、管网系统对泵和风机的影响，该如何连接，连接时的注意点管网系统对泵、风机性能的影响（1）入口系统效应（如图示）。

入口采用不同类型的圆形弯管、方形弯管的效应都不同；（1分）（2）出口系统效应，即管道长度效应（如图示）。

（1分）风机与管网连接应注意的：（1）风机进口装置，以平直管段为最佳。

对变口径入口管，应尽量采用扩张角度较小的渐扩管（如图示）。

（2）风机出口装置必须适应方向流动的气流（如图示）。

2、空调冷冻水系统/冷却/冷凝/制冷剂系统之间的联系膨胀阀，冷凝器，蒸发器——有何联系参考《制冷原理、技术与设备》3、喷水室和表面式换热器 实现空气的哪些处理过程，实现方式有？喷水室：处理 过程冷却 减湿 等湿 冷却 减焓 加湿 等焓 加湿 增焓 加湿 等温 加湿 增温 加湿 实现方式喷低于露点温度的水 喷等于露点温度的水喷介于露点温度和湿球温度的水喷等于湿球温度的水喷介于湿球温度和干球温度的水喷等于干球温度的蒸汽喷高于干球温度的蒸汽表面式换热器：处理过程 冷却减湿 等湿冷却 等湿加热 实现方式通低于露点温度的水通介于露点温度和干球温度的水喷高于干球温度的水4、均匀送风特点（1）送风管断面积F 和孔口面积f0不变时，管内静压会不断增大，可根据静压变化，在孔口上设置不同的阻体，使不同的孔口具有不同的阻力；（2）孔口面积f0和μ值不变，可采用锥形风管，改变送风断面，使管内静呀基本保持不变；（3）送风管断面积F 和孔口μ不变时，可根据管内静压基本保持不变；（4）增大送风管段断面积F ，减小孔口面积f0，实验表明f0/F 小于0.4时，始端和末端出口流速的相对误差在10%以内，可以认为是均匀的（如图示）。

5、对室内热、湿负荷调节的方法？a定机器露点和变定机器露点调节；b调节一、二次回风混合比；c调节空调箱旁通风门；d调节送风量。

6、空调房间室内外热源的种类以及主要热传递方式？1 建筑围护结构的传热失热量；2经由门、窗缝隙渗入室内的冷空气所形成的冷风渗透耗热量；3经由开启的门、窗、孔洞侵入室内的冷空气所形成的冷风侵入耗热量4 通风系统在换气过程中从室内排向室外的通风耗热量；5通过建筑围护结构进入室内的太阳辐射得热量；6 室内人员、照明、设备等散热形成的得热量；7、夏季或冬季状态（设计思路），室外状态，室内状态，送风状态（不同设备处理方案）以夏季为例方案1：冷却干燥（W－L）－等温加热（W－0）；W－L设备：表冷器（或喷水室），L－O设备：表面式换热器（或电加热器）；方案2：冷却干燥（W－0）；W－0设备：液体吸湿系统；方案3：等焓减湿（W－1）－等湿冷却（1－0）；W－1设备：固体吸湿剂，1－O设备：表面式换热器。
