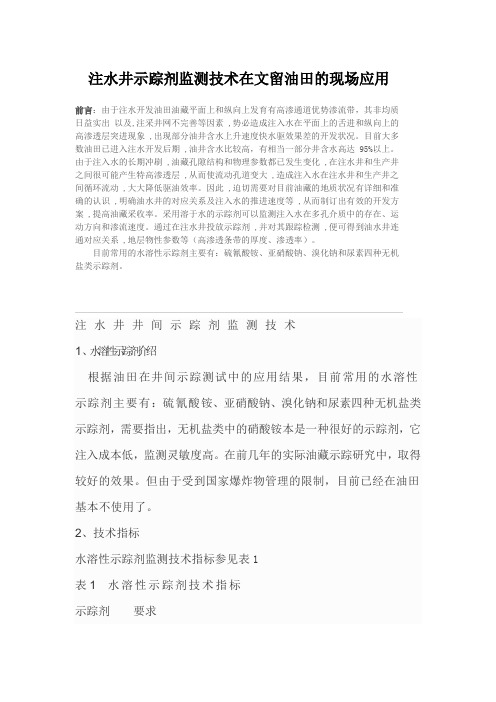

注水井示踪剂监测技术在文留油田的现场应用前言：由于注水开发油田油藏平面上和纵向上发育有高渗通道优势渗流带，其非均质日益实出以及,注采井网不完善等因素 ,势必造成注入水在平面上的舌进和纵向上的高渗透层突进现象 ,出现部分油井含水上升速度快水驱效果差的开发状况。
目前大多数油田已进入注水开发后期 ,油井含水比较高，有相当一部分井含水高达 95%以上。
由于注入水的长期冲刷 ,油藏孔隙结构和物理参数都已发生变化 ,在注水井和生产井之间很可能产生特高渗透层 ,从而使流动孔道变大 ,造成注入水在注水井和生产井之间循环流动 ,大大降低驱油效率。
因此 ,迫切需要对目前油藏的地质状况有详细和准确的认识 ,明确油水井的对应关系及注入水的推进速度等 ,从而制订出有效的开发方案 ,提高油藏采收率。
采用溶于水的示踪剂可以监测注入水在多孔介质中的存在、运动方向和渗流速度。
通过在注水井投放示踪剂 ,并对其跟踪检测 ,便可得到油水井连通对应关系 ,地层物性参数等（高渗透条带的厚度、渗透率）。
目前常用的水溶性示踪剂主要有：硫氰酸铵、亚硝酸钠、溴化钠和尿素四种无机盐类示踪剂。
注水井井间示踪剂监测技术1、水溶性示踪剂介绍根据油田在井间示踪测试中的应用结果，目前常用的水溶性示踪剂主要有：硫氰酸铵、亚硝酸钠、溴化钠和尿素四种无机盐类示踪剂，需要指出，无机盐类中的硝酸铵本是一种很好的示踪剂，它注入成本低，监测灵敏度高。
在前几年的实际油藏示踪研究中，取得较好的效果。
但由于受到国家爆炸物管理的限制，目前已经在油田基本不使用了。
2、技术指标水溶性示踪剂监测技术指标参见表1表1 水溶性示踪剂技术指标示踪剂要求硫氰酸铵溴化钠亚硝酸钠尿素地层含量极少少少少稳定性好>110℃好>110℃较差>90℃好>110℃检测灵敏度1.0mg/l0.5mg/l1.0mg/l 1.0mg/l地层滞流量12% 20% 20% 20%价格最高中最低低毒性有刺激作用有刺激作用有刺激作用无刺激作用生物降解性无有有有回收率90-95% 60%80-85% 80-85% 安全环保无污染无污染无污染无污染3、所测参数在地层参数解释方面，井间示踪剂监测方法是目前普遍认为具有很大潜力的方法之一，在许多方面具有其它方法所不可比拟的优越性。
井间示踪剂监测技术的研究应用[摘要]文章主要从井间示踪剂的应用依据、基本情况介绍、实际应用情况及效益对比分析等几个方面进行了系统论述，通过案件对比分析证明，井间示踪剂对部分油井含水上升速度快、而部分油井见水效果差的开发状况有一定成效，特别是油田注水开发后期，对于提高水驱油效率具有较强的实用价值和推广价值。
【关键词】井间示踪剂；应用监测；对比；效果一、实施依据在中原油田注水开发过程中，由于油藏平面上和纵向上的非均质性以及注采井网的不完善等因素的影响，势必造成注入水在平面上的舌进和在纵向上沿高渗透层突进现象，出现部分油井含水上升速度快，而部分油井见水效果差的开发状况。
特别是在注水开发后期，油井含水率高达90%以上，由于注入水的长期冲刷，油藏孔隙结构和物理参数将发生变化，在注水井和生产井之间有可能产生特高渗透率薄层（水淹层），流动孔道变大，造成注入水在注水井和生产井之间的循环流动，大大降低了水驱油的效率。
为了提高水驱油的效率，需要对目前油藏的注水状况有详细和准确的了解，明确油水井的对应关系及注入水的推进速度等，以制定出更有效的开发方案及行之有效的调整措施，而这些措施是否有效，关键取决于对油藏的认识程度，因此需要在油田开发过程中对油藏进行精细的描述.井间示踪剂监测技术就是油藏描述的一种重要手段。
除确定水淹层的厚度和渗透率以确定油藏非均质性程度外，还可以确定大孔道的直径，以便确定颗粒堵剂的大小和用量。
示踪剂的好坏成为这项技术的重要基础。
二、示踪剂简介示踪剂是指能随流体运动，指示流体的存在，运动方向和运动速度的化学剂。
（一）示踪剂应满足下列条件1.在地层中的备景情况浓度低；2.在地层表面吸附量少；3.与地层矿物不反应；4.与所指示的流体配伍；5.化学稳定和生物稳定；6.易检出，灵敏度高；7.无毒、安全，对测井无影响；8.来源广，成本低。
（二）示踪剂在采油中的应用主要有以下几个方面1.了解注入井与油井的连通情况2.了解注入剂在地层中的渗流速度3.了解地层的分层情况4.了解地层的裂缝和断层5.评价地层的处理效果6.测定地层的剩余油饱和度7.测定注入剂的波及系数（三）可选择的水示踪剂（共八种）1.放射性示踪剂：主要用氚水（3HHO）2.化学示踪剂：⑴硫氰酸铵NH4SCN；⑵硝酸铵NH4NO3⑶溴化钠NaBr⑷碘化钠NaI⑸氯化钠NaCl⑹曙红Y（四溴荧光素钠）⑺乙醇（C2H6O）（四）常用的主要有硫氰酸铵NH4SCN和硝酸铵NH4NO3示踪剂分析法1.硫氰酸铵NH4SCN，测SCN-浓度。
示踪剂在老油田开发后期注采调控中的应用摘要：经过几十年开发，老油田进入高含水开发后期，剩余油高度分散，低渗油藏因采出程度低成为老油田提质增效的主攻方向。
受储层物性、裂缝方向、井网井距、注采压差等因素影响，低渗油藏注采流线关系趋于复杂，面临含水上升快、水驱效果差的难题，凭借经验分析判断来实施调整效果变差。
应用示踪剂监测技术开展油藏精细描述，既能对前期注采关系认识进行验证，又能理顺井区剩余油分布特征。
该方法在A11单元局部井区应用效果较好，为低渗油藏复杂流线的准确评价及调整提供了有效指导。
关键词：剩余油分布；注采关系；示踪剂监测；流线调控油藏开发过程是一个对油藏不断认识、不断调整的过程。
如今老油田已进入高含水后期，单井产量持续降低，开发成本越来越高，效益开发难度增大。
经过几十年的注水开发，地层已达到较高的驱油效率，剩余油分布呈现“整体分散、局部富集”的特征，现有开发程度下，剩余油富集区隐蔽性更强，识别的难度越来越大，依托新技术开展剩余油分析变得很有必要。
本文以A11低渗透油藏为例，开展基于示踪剂监测的注采调控研究。
1 低渗透油藏存在问题分析低渗透油藏具有储层物性差、平面非均质强、天然能量弱、地层压力高的特点。
A11沙三油藏形成于深湖-半深湖浊流沉积，平均渗透率31.8*10-3μm2，渗透率级差21.6，压力系数1.57，是异常高压低渗透岩性油藏。
A11单元开发问题主要表现在以下三个方面：87%油井压裂投产，监测数据显示裂缝方向存在多变性；受沉积环境影响，储层物性不同，注采压差存在较大差异；受井况恶化影响，局部井区井网受损，注采井距差异较大。
多种因素交织在一起，最终导致平面水驱不均衡、注采难协调。
经过三十多年开发，单元综合含水71.3%，已进入含水上升期，目前含水上升速度高于理论曲线，采油速度降低，开发效果变差。
研究发现，低渗透油藏剩余油集中分布于油井间和非主流线上，但井间流线强弱难识别，给注采调整带来困难[1]。
80油气勘察油田注水开发过程中，受储层非均质性和注水冲刷作用等因素的影响，在注水中后期会造成注入水横向和纵向上的吸水不均匀，从而导致受益井水淹水窜，注水开发效果变差。
借助示踪剂监测技术能够准确认识油藏连通情况，摸清注入水沿各采油井的推进速度等情况，从而制定合理的调整方案。
一、技术原理及示踪剂选择1.技术原理示踪监测技术是通过在注入流体中加入特定的物质，即示踪剂。
示踪剂随着注入流体在储层孔隙中流动，从而记录流体的运动轨迹；通过分析油井采出液中示踪剂的突破时间和浓度能够了解地层连通情况和注入水推进情况。
在非均质性较强的储层或存在优势通道的方向上，由于地层渗透率差异导致示踪剂在该方向上优先突破。
示踪监测技术正是利用示踪剂在不同地层中的突破时间和浓度差异分析注水流通情况。
2. 示踪剂选择依据示踪剂选择过程中首先要考虑的问题就是在监测环境中示踪剂的含量很低或者不存在；其次示踪剂本身性质稳定，不会与注入水或者原油发生物理化学反应；最后就是示踪剂要便于检测且检测限低，这样能够在很大程度上降低成本，提高经济效益。
二、现场施工步骤1. 示踪剂用量确定示踪剂的用量与监测井组油水井之间的距离、储层孔隙度、示踪剂在地层中的损耗量以及地层流体稀释等因素有关。
目前通常采用经验公式进行计算：其中，m T —示踪剂用量，kg；h—储层平均有效厚度，m；Φ—地层孔隙度，小数；S w —含水饱和度，小数；C p —示踪剂采出峰值浓度，mg/L；α—分散系数，0.0153；L—井距，m；2.施工准备（1）检查注水井井口设备，保证不渗不漏。
示踪剂监测技术在油田开发中的应用朱锦艳 延长油田股份有限公司吴起采油厂【摘 要】本文分别对示踪剂监测技术原理、施工设计、取样分析等方面进行了阐述。
以示踪剂监测在油田生产实际应用为例，综合分析了示踪剂监测技术在井间连通关系分析过程的决策作用，为油水井措施方案的制定提供了有利依据。
【关键词】示踪剂监测；连通关系；油田开发（2）配水间停注，关闭来水阀门。
新型液体示踪剂在大庆油田的应用余家铮（大庆油田有限责任公司测试服务分公司第一大队，黑龙江大庆 １６３０００） 摘 要：注入剖面测井解释成果能够揭示注水井吸水剖面，能够为注水井吸水剖面调整和分层调配提供重要参数依据，对提高多层油田开发效果非常重要。
传统的固体示踪剂在吸水剖面测试中受沾污、示踪剂颗粒下沉、地层大孔道等影响，吸水剖面测试效果并不好，给吸水剖面解释带来了较大误差。
文章阐述了新型液体示踪剂的性能，并在大庆油田进行了应用。
应用效果表明：新型示踪剂载体具有不溶于水，不发生浓度扩散的特征；在相同条件下，新型示踪剂测井曲线质量明显优于传统示踪剂测试曲线。
但非水溶性使新型示踪剂在井筒中沾污可能性提高使伽玛基线值变高。
新型示踪剂出现的多峰和拖尾峰给解释结果带来了困难。
关键词：注入剖面；吸水剖面；新型液体示踪剂；测井 中图分类号：ＴＥ９１１ 文献标识码：Ａ 文章编号：１００６—７９８１（２０１９）０５—００２６—０２ 大庆油田普遍采用了分层注水配注技术，通过分层注水技术能够提高多层油田开发效果，降低层间矛盾，改善注入水波及面积［１－５］。
因此，搞好分层注水对提高油田开发效果至关重要。
注入剖面测井成果能够展示测试井的吸水剖面情况，根据吸水剖面测井成果采取分层调配，可以调整注水井各个层段吸水情况［６］。
因此，注入剖面测井对如何搞好分层注水相当重要。
示踪相关测井作为近年来出现的新的注入剖面测井技术越来越引起同行业者的重视。
由于传统示踪剂使用环境为注水井或注聚井，其注入液与示踪液存在互溶性，造成示踪液在流动过程中不断扩散，浓度逐渐降低［７－８］。
而其浓度扩散又造成了放射性示踪液对流动沿途通道的污染，使测得的曲线出现拖尾现象。
示踪相关流量测井的新型液体示踪剂对比老示踪剂有着自己优势但也存在一些在实际应用中存在的不足，本文结合示踪相关测井原理及大庆油田的现场试验，阐明了新型示踪剂在注入剖面测井中的应用效果。
１ 新型液体示踪剂载体的优点新型示踪剂相对比传统示踪具有非水溶性的特性，不溶于水，成球形液滴状分布等特点，可以不发生浓度扩散并且沾污较少。
示踪剂技术在油田开发中的应用作者：何金宝来源：《中国科技博览》2019年第01期[摘要]示踪剂监测技术是用以描述油藏、监测油层有无高渗透层或大孔道存在，跟踪注水流向及贡献率，分析油水井注采状况和判断断层密封性的一种特殊的动态监测技术。
某区块于2008年进行注采系统调整，同时该区断层较多，为了更准确地认识油水井的连通状况，了解断层区的注采关系，在该区选取十个井组同时注入不同种示踪剂，并对监测结果绘出的示踪剂产出曲线加以分析，从而明确了井间及断层区注采关系，为今后动态方案调整提供了准确依据。
[关键词]示踪剂试验断层动态调整回采率中图分类号：TE34 文献标识码：A 文章编号：1009-914X（2019）01-0390-011、示踪剂技术的原理及特点示踪剂技术的原理是在注入井中注入不同的多种示踪剂，经过一段时间的驱替，在相关受效生产井中取得的产出液样品中，分析多种示踪剂的产出浓度，绘制出生产井的示踪剂采出曲线，即示踪剂随时间采出的变化曲线。
建立测试井组的地质模型，将测试井组的示踪剂采出曲线和动静态资料等相关资料输入计算机软件，通过拟合计算和分析，得到注入流体的运动方向、推进速度、波及情况、储层非均质性。
这项技术主要将示踪实测资料与模拟技术相结合，获得注入流体地下运动规律。
该技术与常规的示踪剂测试相比，具有无放射性、无生物毒性、对人体无危害、在油藏岩石表面吸附量小、分析方法更加准确的优点。
2、示踪剂的选择示踪剂的选择应满足下列条件：1）示踪剂在注入流体和储层流体中没有本底，或含量很低且量值稳定；2）具有检测灵敏度高，易于分析的特性；3）示踪剂同它所跟踪的注入流体应具有较好的相溶性，其流动特性应与注入流体的流动特性相似；4）示踪剂不被储层岩石吸附，示踪剂与储层流体和储层物质间不发生化学反应或交换；5）具有长期化学稳定性、抗生物降解能力；6）无毒或低毒、安全、对环境及测井无影响；3、示踪剂监测结果综合分析及应用3.1明确井间连通关系，指导水井调整从55#断层区域井位关系图中可以看出，原55#断层将采油井北2-21-427和注入井隔开，油井北2-21-427属于有采无注的状况。
示踪剂技术在油田开发中的应用研究
作者：刘青
来源：《中国化工贸易·中旬刊》2019年第09期
摘要：目前示踪剂技术已经得到广泛应用，调剖、堵水、产能测试、煤层气开发等等都可看到示踪剂的应用，但笔者调研发现，目前应用示踪剂定量评价水驱波及系数研究相对减少。
基于此，本文介绍了示踪剂的技术原理和在油田开发中的作用。
比较了目前油田开发中使用的化学示踪剂、放射性同位素示踪剂、稳定性同位素示踪剂和微量物质示踪剂的优缺点。
综述了油田示踪剂的发展历程及进展，指出了微量物质示踪剂将成为油田示踪剂未来的发展方向。
关键词：示踪剂技术;油田开发;应用
随着国内经济的迅猛发展，对石油的需求量日益增加，而国内部分油田由于早期的过度开发导致地层构造被严重破坏，非均质性及孔道窜流问题日益突出，可采储量不断降低。
如何有效的对开采后期的油藏进行精细评价成为石油工作者关注的重点。
良好的示踪剂应具有如下优点：检测灵敏度高、与注入流体间有较好的溶解性、对注入流体的流动特征影响小、被储层吸附量小、抗生物降解能力强、性质稳定、无毒或低毒、成本低。
1 国内外油田示踪剂技术研究现状
1.1 国外研究现状
20世纪50年代国外开始将示踪剂技术应用于油田开发领域，用于地下水的分析，并只能进行定性分析。
20世纪60年代，Brigham等通过检测示踪剂随注入水在地层中流动的突破时间和峰值浓度，建立了示踪剂在井间地层中的流动模型，为示踪剂在油田开发中的应用提供了理论依据。
20世纪70年代，Cooke等使用色谱技术，研究了示踪剂分配系数和残油饱和度之间的定量关系，使示踪剂的定量分析成为可能。
20世纪80年代，随着油藏评价的需求，油田示踪剂技术得到了迅速发展，化学示踪剂和放射性示踪剂被广泛使用。
20世纪90年代，微量元素示踪剂开始用于油田示踪领域，随后氟苯甲酸类示踪剂开始被研发和现场应用，进一步拓展了示踪剂的种类。
1.2 国内研究现状
国内示踪剂技术研究起步较晚，20世纪80年代国内开始利用该技术研究注入流体的流动特征及井间联通状况。
进入90年代后，随三次采油规模的逐步扩大，示踪剂技术的研究和现场应用得到了更多的关注。
大庆油田和胜利油田相继开展了放射性同位素示踪剂和化学示踪剂的应用研究，在示踪剂的筛选、检测等方面取得了较多成果。
2003年，王宝江等在国内首次
将荧光素作为油田示踪剂，在大幅度降低成本的同时，取得了良好的应用效果。
2009年，微量物质示踪技术在绥中油田进行了应用，现场试验表明微量物质示踪剂具有用量少、检测精度高、对环境无污染等优点。
近几年，随着油田示踪剂技术的不断发展，国内学者在开发微量物质示踪剂方面进行了大量研究，研究取得了较多成果。
2 注水油田调控的主要做法
2.1 示踪剂原理
井间示踪剂监测技术是根据已建立的采样系统在试井组的注入井，周围生产井中的样品和样品中添加示踪剂，在实验室中进行示踪剂分析，并获得指示。
样品。
追踪内容，绘制生产井的示踪剂生产曲线，综合分析试井组的示踪剂生产曲线，最后得到注入流体的运动方向，推进速度和扫描条件的信息。
通常，在从注入井注入示踪剂后，注入曲线将随着沿高渗透层或大孔注入的水逐渐出现峰值，并且储层参数的分布将是曲线的形状将是根据注射动力学的不同而不同。
储层越均匀，水的利用效率越高，示踪剂越晚。
相反，可以在短时间内看到示踪剂，表明注入的水沿着高渗透层（或高渗透区）流动，储层是不均匀的，并且开发效果差。
2.2 纵向上注水状况
根据监测井组的相关静态和动态数据，追踪筛选实验数据和监测目的，设计一个监测程序。
然后，根据监测方案依次进行示踪剂注入，现场采样和样品分析。
然后绘制示踪剂生产曲线。
跟踪监控解释软件用于执行拟合计算。
最后，结合储层情况和生产动态进行综合分析，可以得到注入井与生产井之间的连通性，推进方向，注入速度，断层封闭性以及储层的非均质性，该计划的实施提供了基础，优选地，在储层的主要部分中选择井组以建立地质模型。
根据传统的储层非均质性评价方法，计算相关的非均匀系数，包括洛伦兹常数，每层的变异系数和总变差系数，油层高度异质，注入井的主要通道面积大，但体积小，突破性强。
2.3 综合调控效果
在水库利用水平较低的情况下，部署了6口进行了开发调整井，在断层附近部署了3口侧钻井和挖井，主要部分实施了33个聚合物转移井组，实施了21个调整和挖掘潜力。
综合调整后，年产油量不会减少22万t，油田下降将减缓，综合下降将降至5%以下，自然下降将降至12%，地层压力将保持在饱和度的85.0%以上压力和水驱的程度将继续增加改进，水驱控制度为79.1%，水驅度为76.9%，体积系数为68.8%，处于比国内同类油藏更高的发展水平。
3 结束语
示踪剂技术作为一种检测方法为油藏评价和后期开发提供了可靠的依据，具有广阔的应用前景。
微量物质示踪剂具有安全环保、成分稳定、成本低、检测精度高等优点，将成为油田示踪剂未来的主要研发和应用方向。
参考文献：
[1]张旭东.渤海绥中36-1稠油油田注示踪剂实验评价[J].化工管理，2018（01）：198-199.
[2]温守国，谢诗章，王跃宽，黄成，孟科全.示踪剂技术在油田调剖设计中的应用[J].石油化工应用，2017，36（12）：24-27.
[3]徐敬芳，程超，王鹏，邓强，顾雪凡，陈刚.NH4+作为油田示踪剂的可行性研究[J].中外能源，2017，22（11）：61-65.。
