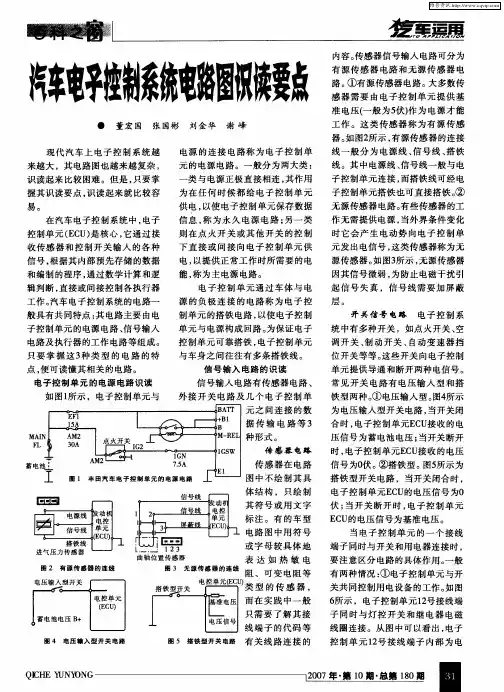

汽车车身控制系统-电路图读识

汽车电路识图基础课电路概念：汽车用导线车身把电源（蓄电池和发电机）、过载保持装置、控制器和用电器等装置连接起来，构成电流途径称为汽车电路。

开关、电源、线束（中间部分）保险丝、继电器、导线、继电器汽车电路的组成：（1）电源电路：由蓄电池、发电机及电压调节器和工作情况显示装置等组成，其主要任务是对全车所有用电设备供电并维持供电电压稳定。

汽车电线又称低压电线,汽车电线都是铜质多蕊软线，有些软线细如毛发,柔软而不容易折断。

导线是汽车电器线路的基础元件，均采用多股铜线汽车导线的分类按承受电压的高低分类：高压导线和低压导线。

高压导线高压导线结构；铜芯线阻尼线（1）高压导线用途：传递点火系高压（2）高压导线特点：绝缘包层厚、线芯面积小。

带阻尼的高压线可抑制和衰减点火系统产生的高频电子波，降低对无线电设备及电控装置的干扰。

低压导线低压导线的种类：普通导线起动电缆搭铁电缆普通低压导线带绝缘层的铜质多股软线，导线的截面积主要根据其工作电流来选择，导线截面不得小于0.5mm2。

导线截面在4mm2以上采用单色线，4mm2以下采用双色线。

起动电缆带绝缘包层的大截面铜质或铝质多丝软线，接蓄电池和起动机。

蓄电池搭铁线1）、一种带绝缘层或者另一种不带绝缘层的扁形软铜线。

2）、作用：连接蓄电池与汽车金属部分，利于电路形成回路。

低压导线标称截面积所允许的负载电流。

导线截面积导线的截面积根据所用电气设备的电流值确定。

为保证导线有足够的机械强度，规定截面积不能小于0.5m㎡。

根据用电设备的负载电流大小选择导线的截面积。

其一般原则为：长时间工作的电气设备可选用实际载流量60%的导线；短时间工作的用电设备可选用实际载流量60%－100%之间的导线。

同时，还应考虑电路中的电压降和导线发热等情况，以免影响用电设备的电气性能和超过导线的允许温度。

为保证一定的机械强度，一般低压导线截面积不小于0.5mm2。

个别轿车导线截面积也有0.3、0.5、.85、1.25、2、3和5等多个规格汽车12V电系低压导线的推荐规格见表。

汽车电路识图方法 Modified by JACK on the afternoon of December 26, 2020课堂教学安排6、牢记回路原则在阅读电路图时，应掌握回路原则，即电路中工作电流是由电源正极流出，经用电设备后流回电源负极；电路中只有当电流流过用电设备时，用电设备才能工作。

虽然掌握了回路原则，但在阅读电路图时还容易犯一些错误。

常见的错误有：从电源正极出发，到某电器设备（或再经其他电器设备）又回到了电源正极；把发电机、蓄电池这两个电源当成一个电源，常从这个电源的正极出发，经过用电器回到另一个电源的负极，这实际上并未构成真正的通路，也就不能产生电流；虽然注意到回路原则，但在电流方向上却是随意的，有时从电源的负极出发，经用电器回到电源的正极，这样虽然构成了回路，容易在某些线圈与磁路中引出错误的结论，而且这种从负到正的电流方向在电子电路中是行不通的。

另外，进口汽车一般只配有接线图，其原理图往往是进口以后有关人员为研究、使用与检修而收集和绘制的。

由于这些图的来源不同，收集时间不同以及符号、惯例的变更等，在画法上可能出现差异。

所以在读电路原理图时应注意这一点。

二）汽车电路识图实例1、电源2、搭铁汽车电控系统的搭铁有三种形式，一种是直接搭铁，一种是执行元件搭铁，第三种是传感器搭铁。

所谓直接搭铁就是直接和车身相连的搭铁线，在图中，31号线是车身搭铁线，也就是说凡是直接连在31号线上的搭铁就是直接搭铁，从图中我们可以看出，燃油泵G6、发动机转速传感器G28的屏蔽线、爆震传感器G61和G66的屏蔽线、发动机控制单元J220的2号脚、点火线圈总成N152的4号脚等均直接连在31号线上，均为直接搭铁，另外4个火花塞分别拧在气缸体上也直接搭铁。

我们在排除电控汽车故障时，经常要检查相关搭铁点是否正常，那么我们知道一辆车上一共有几个搭铁点，并且都搭接在什么位置吗？通过察看直接搭铁我们便可以一目了然了。

所谓执行元件搭铁，指的就是电控系统中的执行器的搭铁方式，从图例中我们可以看出，执行元件燃油泵继电器J17、第1缸喷油器N30、第2缸喷油器N31、第3缸喷油器N32、第4缸喷油器N33、氧传感器加热器Z19、活性炭罐电磁阀N80、节气门调节电动机V60以及点火线圈总成N152中的两个电火线圈均是通过发动机控制单元J220中的控制三极管而搭铁在。

汽车电路图的基本识读方法引言汽车电路图是了解和诊断汽车电气系统的重要工具。

它描述了汽车的电路连接、电器元件布局以及电流的流动方式。

对于理解汽车电气系统的工作原理，掌握基本的电路识读方法是非常重要的。

本文将介绍汽车电路图的基本识读方法，帮助读者更好地理解和分析汽车电路图。

1. 电路图的符号和标记1.1 电线和连接点在汽车电路图中，电线用实线表示，连接点用黑点表示。

连接点表示了不同电器装置之间的接线关系，通常由编号或字母标记。

通过连接点，我们可以知道电路的起点、终点以及它们之间的连线方式。

1.2 元件符号汽车电路图中使用了各种各样的元件符号，如电池、发动机、灯、开关等。

不同的元件符号代表着不同的功能。

在阅读电路图时，我们需要了解这些元件符号的含义和功能。

1.3 电路标记电路标记是指在电路图中使用的编号或字母标记，用于标识特定的元件、连接点或电路线。

电路标记可以帮助我们快速定位电路中的元件和线路，促使我们准确读取和分析电路图。

2. 电路图的基本结构2.1 电源电路电源电路是汽车电路图中最基本的部分，它描述了汽车电池和发电机向其他电器提供电力的方式。

电源电路通常由电池、发动机和发电机组成。

了解电源电路的结构和布局可以帮助我们了解电能的流动路径。

2.2 车身电路车身电路控制着汽车的灯光、喇叭、电动窗户等车身部件的工作。

通过分析车身电路，我们可以了解这些车身部件的连接方式和控制原理。

2.3 控制电路控制电路用于控制和调节汽车的操作和功能。

例如，点火系统、制动系统、空调系统等都包含控制电路。

了解控制电路的结构和功能对于汽车的维修和诊断非常重要。

3. 电路图的读取步骤3.1 确定电路图类型和区域首先，确定所要阅读的电路图类型和所要了解的电路区域。

不同的车辆系统有不同的电路图，如动力系统、照明系统、车身控制系统等。

确定所要阅读的电路图类型可以帮助我们更有针对性地阅读和分析电路图。

3.2 分析电源电路从电池或发电机开始，沿着电路的路径追踪电流的流动方向。

汽车电路图的识读方法与要点 - 汽车电气无论是学习汽车电路原理，还是对新车型汽车电路进行故障检修，都离不开阅读汽车电路图，生疏并把握如下汽车电路图识图要点，对识读电路图和汽车电路故障分析都格外重要。

1.时刻牢记汽车电路的基本特点汽车电路的基本特点是低电压、单线、并联和负极搭铁。

当汽车电路图所要表达的汽车电路较多时，读者会感到电路很简单。

假如在识读中牢记汽车电路的基本特点，看起来较为简单的汽车电路就不会感到有困难。

依据汽车电路的基本特点，在读图和故障查询时应明确如下几点。

①汽车电器系统接受单线连接汽车电源中，发电机电枢接线柱与蓄电池正极桩用一根导线相连接，通常用蓄电池正极桩连接线或起动机电磁开关上的电源线接线柱作为汽车电路电源的正极端。

汽车电路中每一个用电设备与电源正极连接都只用一根导线，假如某个用电设备的电源连接端子还连接着其他用电设备，则说明其他用电设备与该用电设备共电源线。

全部用电设备与电源正极连接均为单线。

②各用电设备之间均为并联关系用电设备与电源之间可能串联有熔断器、开关或继电器等器件，但无论某个用电设备有多少个与之有连接关系的用电设备，各个用电设备之间仍旧是并联关系。

假如两个或两个以上的用电设备均通过某个熔断器再连接到电源的正极端，则说明这两个或两个以上的用电设备使用同一个爱护元件。

假如两个用电设备均通过某个继电器触点或开关触点，再连接到电源的正极端，则说明这两个用电设备电路受同一个继电器或开关把握。

③搭铁端是电源的负极汽车电路中的电气设备通常只有正极连接线，通过壳体连接发动机机体、车身或车架等金属连接电源的负极（蓄电池的负极和发电机的负极），即通过搭铁连接电源的负极。

而有一些电器和电子装置则有连接电源正极和负极的导线，这些电器或电子装置壳体本身不搭铁，而是通过导线搭铁。

假如这些电器或电子装置的负极连接导线均连接到某根导线，则这根导线就是这些电器或电子装置的公共搭铁线。

2.充分了解汽车电路图的表示方法与规定要充分了解各种汽车电路图的特点及不同国家、不同汽车公司汽车电路图的不同表示方法。

识读汽车电路图教案第一章：汽车电路图基本概念1.1 电路图的定义：电路图是汽车电气系统的图形表示，用于展示汽车各部件之间的电气连接关系。

1.2 电路图的组成部分：电源：电池、发电机等控制单元：发动机控制单元、车身控制单元等用电设备：灯、仪表、空调、音响等导线：连接各部件的电线接插件：连接导线的插头和插座1.3 电路图的符号：电源符号：电池、发电机控制单元符号：矩形框，内部标注控制单元名称用电设备符号：圆形或方形，内部标注设备名称导线符号：直线，标注导线颜色和规格接插件符号：矩形框，内部标注插头和插座名称第二章：汽车电路图的阅读方法2.1 从电源开始阅读：先找到电路图中的电源部分，理解电源的输出和输入关系，顺着电路流向逐级分析。

2.2 从用电设备开始阅读：先找到电路图中的用电设备部分，理解设备的控制原理，逆着电路流向逐级分析。

2.3 分模块阅读：将电路图分成若干模块，先阅读一个模块，理解模块内部电路关系，再与其他模块进行联系。

第三章：汽车电路图的绘制方法3.1 绘制电路图的步骤：确定电路图的绘制范围：电源、控制单元、用电设备等选择合适的符号表示各部件画出各部件之间的连接关系标注导线颜色、规格和接插件名称3.2 绘制电路图的注意事项：电路图应简洁明了，避免冗余线条电路图应遵循一定的布局原则，如从上到下、从左到右等电路图应标注单位、符号、说明等信息第四章：汽车电路图的常见故障分析4.1 短路故障：短路故障会导致电流过大，可能损坏电源、控制单元、用电设备等。

4.2 断路故障：断路故障会导致电路不通，用电设备无法正常工作。

4.3 接触不良故障：接触不良会导致电路阻抗增大，影响用电设备的正常工作。

4.4 搭铁故障：搭铁故障会导致电路短路，可能损坏电源、控制单元、用电设备等。

第五章：汽车电路图的实际应用案例5.1 案例一：某车型发动机无法启动，通过阅读发动机控制单元电路图，找到相关电路，分析故障原因并进行维修。
