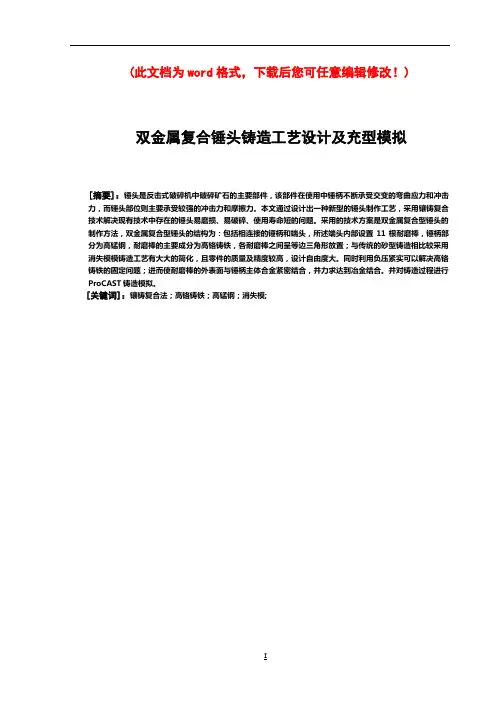

(此文档为word格式，下载后您可任意编辑修改！)双金属复合锤头铸造工艺设计及充型模拟[摘要]：锤头是反击式破碎机中破碎矿石的主要部件，该部件在使用中锤柄不断承受交变的弯曲应力和冲击力，而锤头部位则主要承受较强的冲击力和摩擦力。
本文通过设计出一种新型的锤头制作工艺，采用镶铸复合技术解决现有技术中存在的锤头易磨损、易破碎、使用寿命短的问题。
采用的技术方案是双金属复合型锤头的制作方法，双金属复合型锤头的结构为：包括相连接的锤柄和端头，所述端头内部设置11根耐磨棒，锤柄部分为高锰钢，耐磨棒的主要成分为高铬铸铁，各耐磨棒之间呈等边三角形放置；与传统的砂型铸造相比较采用消失模模铸造工艺有大大的简化，且零件的质量及精度较高，设计自由度大。
同时利用负压紧实可以解决高铬铸铁的固定问题；进而使耐磨棒的外表面与锤柄主体合金紧密结合，并力求达到冶金结合。
并对铸造过程进行ProCAST铸造模拟。
[关键词]：镶铸复合法；高铬铸铁；高锰钢；消失模;The casting process design of Double metal compositeFan-Hao（Grade08,Class1,Major control materials，Materials Science and Engineering，Shaanxi University of Technology，Hanzhong 723003，Shaanxi）Tutor:Wang-Hua[Abstract]: Hammerhead is the main parts of the broken ore crusher use constantly to withstand alternating bending stress and the impact force. Through the design of a new type of process, using cast-in composite technology to solve existing technology , the short life of the problem. The technical solution adopted for the production of bimetal composite component of , and other equilateral triangle is placed between each wear rod was; compared with the traditional sand casting using the lost foam casting process and accuracy of freedom. While taking advantage of the vacuum tight can solve the fixed problem of ; thus closely integrated rods, wear-resistant outer surface with a alloy, and striving to achieve a metallurgical bond. And the casting process ProCAST casting simulation.[Key words]: cast-composite method; ;毕业设计（论文）原创性声明和使用授权说明原创性声明使用授权说明学位论文原创性声明本人郑重声明：所呈交的论文是本人在导师的指导下独立进行研究所取得的研究成果。
双金属复合锤头铸造工艺性能研究双金属复合锤头铸造技术的出现，为铸件的尺寸准确性、表面质量和性能等方面带来了巨大的进步，但是该新型工艺也存在一定的不足。
以双金属复合锤头铸造工艺为例，该工艺可以把不同种类的基体金属和注入金属有机结合在一起，不仅可以充分利用其特殊的熔点、硬度、强度等特点，而且可以减少掉因材料不适应而产生的缺陷，确保铸件的精度和加工性能。
同时，双金属复合锤头铸造工艺也具有良好的活动性，金属的熔度低，结构紧密，熔点低，容易形成细小的结构，并具备良好的可塑性，可以生产出高质量的零件。
此外，双金属复合锤头铸造还具有低成本、高效率等优点。
它使用简单、操作简单，可以大大减少生产成本。
另外，由于它可以在双金属中添加合金元素，使铸件具有更好的耐腐蚀性和韧性等特点，可以满足不同的使用要求。
然而，双金属复合锤头铸造工艺也有一些不足之处。
首先，由于金属的熔点更低，熔合难度也更大，基体金属和注入金属更容易凝固变形。
其次，由于双金属复合锤头铸造工艺对控制精度、熔点、喷射角度都有较高要求，铸件的质量也会受到影响。
另外，由于金属的特殊物理性质，双金属复合锤头铸造工艺生产出来的零件有时会产生缺陷，影响产品的质量。
综上所述，双金属复合锤头铸造工艺具有高精度、高效率、低成本等优点，但也存在一些不足，比如可靠性和稳定性的问题，以及铸造的精度和可加工性的问题，应该进一步增强研发。
另外，针对不同的铸件要求，要加强金属的分析和选料，优化两种金属的比例和工艺，确保铸件的性能指标充分达到设计要求。
在未来，双金属复合锤头铸造工艺将继续发挥其优势，并将会在精密机械制造中得到更多应用，以满足不同客户的要求。
也望有关专家和技术人员能够进一步研究双金属复合锤头铸造的技术和性能，从而推动工业的发展。
总之，双金属复合锤头铸造工艺具有很多优点，可以大大改善铸件的尺寸精度、表面质量和性能，并且可以在较低成本和较高铸造效率的情况下生产出更多的优质铸件。
双金属复合锤头的消失模铸造工艺作者：马清杰来源：《城市建设理论研究》2013年第16期摘要：从锤头材质选择、复合工艺设计和热处理工艺等方面研究双金属复合锤头的铸造工艺技术。
结果表明，采用镶铸工艺时，液态-固态体积比大于8∶1，其结合面牢固，结合质量良好。
用消失模生产双金属复合锤头，工艺技术简单，产品生产成本低，成品率高，使用寿命为高锰钢的3~4倍。
关键词:锤头；镶铸工艺；双金属；消失模铸造；热处理中图分类号：TG2文献标识码： A 文章编号：前言锤头是建材、矿山、化工等行业使用的锤式破碎机上的关键配件, 也是易损件。
传统锤头多以高锰钢铸造, 利用高锰钢在受到冲击载荷下发生加工硬化的特点来提高耐磨性, 但其耐磨性远不适于高效低耗的现代化生产需要[1-2]。
由于锤头寿命短而频繁停机更换, 降低了设备运转率, 故有必要寻求一种新材料新工艺, 以提高锤头的性能和使用寿命。
双金属复合锤头锤柄采用韧性良好的材质, 锤端采用耐磨性良好的材质, 并采用一定的生产工艺将两者有机地结合起来, 使锤头同时满足韧性和耐磨性的要求。
一、复合锤头材质的设计锤头的失效主要是在工作状态下高速旋转,与物料发生猛烈碰撞, 工作部位受到强烈冲击磨损。
因此, 锤柄只需较高的强韧性。
锤头的传统材质高锰钢是一种纯奥氏体组织耐磨钢, 具有出色的力学性能, 其抗拉强度可以达到1000MPa 以上, 伸长率最高可以达到100%,冲击韧度达到300J/cm2, 硬度可达200HB 左右。
高铬铸铁是一种优良的耐磨材料, 但具有较低的强韧性, 冲击韧度一般只有5～7 J /cm2, 受到冲击时易发生断裂。
因此以高铬铸铁为工作端硬质点, 以高锰钢作为支撑相和锤柄。
采用高铬铸铁和高锰钢生产双金属复合锤头, 使其接合面为冶金结合, 可以更好地满足锤头的要求。
组成锤头的两种材料的化学成分如表1 所示。
二、试验方法熔炼锤头材料的设备为1.0 t中频感应炉。
用自制电阻丝切割机制作聚苯乙烯泡沫塑料（EPS）模样，混制涂料设备为球磨搅拌机，五面壁抽式专用砂箱，一维振动台振实型砂，远红外烘烤房烘烤模样，SK-20水环式真空泵系统抽真空，RT2-220-12台车式热处理炉进行锤头热处理。
双金属复合锤头的生产工艺
双金属复合锤头的生产工艺主要包括以下步骤：
1. 材料准备：准备两种不同材质的金属材料，一般选用高硬度的钢材和高韧性的钢材。
2. 切割：将两种金属材料分别切割成合适的形状和尺寸。
3. 上下料：将高硬度的钢材放在模具的下部，高韧性的钢材放在模具的上部。
4. 冲压：使用冲床将两种金属材料进行冲压，使其形成锤头的形状。
5. 焊接：将冲压成型的双金属片进行焊接，使其紧密结合。
6. 热处理：将焊接好的双金属片进行热处理，提高其硬度和韧性。
7. 切削：将热处理后的双金属片进行切割，使其形成单个锤头。
8. 加工：对切割后的锤头进行精加工，以得到最终的产品形态和尺寸。
9. 表面处理：对锤头进行表面处理，提高其耐腐蚀性和耐磨性。
10. 检测和质量控制：对生产出的双金属复合锤头进行严格的检测和质量控制，确保产品达到要求。
11. 包装和出货：将符合要求的双金属复合锤头进行包装，并进行出货。
破碎机锤头的双金属复合铸造工艺摘要：双金属复合铸造是提高破碎机锤头整体性能的有效手段。
文中给出了用以实现锤头双金属复合铸造并获得金属间有效结合的几种方法，分析了其优、缺点，并给出了针对现存问题可行的解决方案。
关键词：复合铸造;锤头;破碎机双金属复合铸造是根据铸件的使用要求，在其不同部位选用不同金属进行铸造的工艺方法。
采用这种方法生产的铸件能够充分发挥不同金属各自的优异性能而有效弥补其不足，从而表现出优良的整体性能。
耐磨锤头是破碎机的关键部件，其端部磨损程度决定出料粒度的大小，因此通常被设计成头部和柄两部分，其中头部直接与物料发生撞击，要求具有较高的硬度和耐磨性，而起连接作用的锤柄并不直接参与磨损，只需具备相应韧性和强度即可。
因此锤头整体采用同一种金属进行生产非但在经济上不可取，在使用上也没有必要。
生产中常采用高铬铸铁(KmTBCr26)与铸钢(ZG270—500)两种材质进行复合铸造。
1机械结合的复合铸造工艺这种工艺方法适用于液一固复合铸造，即事先铸造或加工出铸件的一部分，作为镶嵌块预置在型腔内，然后进行浇注。
试验证实，只有当两部分金属的质量比大于8：1时，其结合面才能被融化，从而实现冶金结合。
但生产中常见的锤头其头部与柄的比例一般在1：l左右，因而只能实现机械结合，一般很少采用高铬铸铁作为预置的头部进行复合。
一方面因为高铬铸铁在急剧受热时具有较大的开裂倾向，另一方面是因为采用铸钢锤柄预置在型腔内，可起到内冷铁的作用，有效降低高铬铸铁的浇注量，提高工艺出品率，降低生产成本。
图1为生产中广泛使用的预置锤柄，主要通过镂空的方法和适当的锥度保证结合强度。
气孔和裂纹是生产中的常见缺陷。
一般说来，锤柄使用前经除锈、去污和高温烘烤可有效避免气孔的产生。
而裂纹主要是因高铬铸铁的铸造应力和相变应力较大，在预置锤柄的激冷作用下，因包覆厚度不足产生的。
通过简化的数学模型推导出的用于计算高铬铸铁包覆厚度的公式(见文献[1])具有一定的参考价值，生产中主要凭经验确定，一般来说包覆厚度应不小于20ram，且应尽可能均匀。
双液复合锤头铸造工艺概述说明以及解释1. 引言1.1 概述在现代工业生产中，锤头的铸造工艺一直是一个重要的领域。
通过改良和创新锤头铸造工艺，可以提高锤头的性能、延长使用寿命，并降低生产成本。
双液复合锤头铸造工艺是一种应用广泛且效果卓越的铸造技术。
1.2 文章结构本文将从以下几个方面对双液复合锤头铸造工艺进行全面概述和解释：引言、双液复合锤头铸造工艺概述、双液复合锤头铸造工艺说明以及双液复合锤头铸造工艺解释。
1.3 目的本文旨在向读者系统介绍双液复合锤头铸造工艺，包括其背景、原理、流程和步骤，同时还会详细说明原材料选择与配比要点、锻造设备与工具准备要点，以及具体操作过程和注意事项要点。
此外，我们还会解释该工艺的优势、关键技术以及在工业应用领域中的应用情况。
通过阅读本文，读者将全面了解双液复合锤头铸造工艺，为实际应用提供参考和指导。
请注意，以上内容仅作为“1. 引言”部分的示例，请根据实际情况进一步扩充。
2. 双液复合锤头铸造工艺概述2.1 锤头铸造工艺背景双液复合锤头铸造工艺是一种以金属材料为基础，通过特定的加热和冷却过程制造铸件的技术。
传统的锤头铸造工艺存在着一些缺陷，例如易产生气孔、疏松等问题，影响了锤头的使用寿命和性能。
因此，人们不断探索新的改进方法，最终发展出了双液复合锤头铸造工艺。
2.2 双液复合锤头铸造原理介绍双液复合锤头铸造采用两种不同性质的金属液体进行组合，并利用它们在温度和密度上的差异，在特定条件下进行流动和形成所需形状。
其中一个金属液体具有较高的流动性和低的凝固温度，被称为“流动金属”，而另一个金属液体具有较高的凝固温度和较低的流动性，被称为“凝固金属”。
2.3 工艺流程和步骤概述双液复合锤头铸造工艺包括以下主要步骤：1. 原材料准备：根据锤头的设计要求，选择适当的金属材料作为流动金属和凝固金属，并进行相应的配比。
2. 准备模具：制作一个与所需锤头形状相匹配的模具，确保能够容纳流动金属和凝固金属流入的空间。
双金属复合锤头铸造工艺性能研究双金属复合材料作为一种新型材料，其工艺性能有别于单一金属材料，因此得到了广泛的应用。
本文以双金属复合锤头铸造工艺性能为研究对象，介绍双金属复合锤头铸造工艺及其分析方法，分析其优缺点，以期提高双金属复合锤头铸造工艺性能并节约能源。
I.双金属复合锤头铸造工艺双金属复合锤头铸造工艺的基本原理是将不同性质的金属材料熔合到一起，其中一种金属为基体，另一种金属可填充形成复合。
双金属复合锤头铸造工艺的基本流程如下：首先将金属材料按一定的比例混合搅拌，然后放入压铸机中进行铸造，最后按照要求进行加工和热处理。
双金属复合锤头铸造工艺有许多优点：首先，双金属复合材料可以增加锤头的强度，在一定的温度下具有较高的抗拉强度，从而使产品的加工和热处理更加容易；其次，双金属复合材料的抗腐蚀性也比单一金属材料要好；此外，双金属复合材料具有较低的维护成本，更加耐用。
II.双金属复合锤头铸造工艺性能分析双金属复合锤头铸造工艺性能分析分为双金属复合材料力学性能、结构性能、耐磨性能、耐腐蚀性能以及综合性能五个方面。
1.双金属复合材料力学性能双金属复合锤头的力学性能一般以双金属复合材料的抗张强度、抗压强度、屈服强度、断裂强度以及拉伸应变率为指标，研究从试样的试验结果出发，综合研究双金属复合材料力学性能，找出影响双金属复合材料力学性能的因素。
2.双金属复合材料结构性能双金属复合锤头的结构性能主要取决于其结构的设计和复合工艺处理，如晶粒细化处理、抛光处理等。
重点评价其结构变形范围、容错空间以及耐磨性的变化，以此确定双金属复合锤头的结构性能。
3.双金属复合材料耐磨性能双金属复合锤头的耐磨性能主要取决于其成分、组织结构以及复合工艺处理，根据具体应用情况，采用腐蚀磨损实验、热力学磨损试验等研究方法，研究双金属复合材料的耐磨性能。
4.双金属复合材料耐腐蚀性能双金属复合锤头的耐腐蚀性能主要取决于双金属复合材料的化学成分、复合工艺处理和组织结构，可以采用腐蚀电位法、腐蚀电流法和腐蚀率法等研究方法，研究双金属复合锤头的耐腐蚀性能。
北京双金属复合锤头的消失模铸造工艺下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
