高锰钢锤头铸造工艺及工装毕业设计说明书

铸造工艺设计——打造优质铸件铸造工艺设计是保证铸件质量和铸造效率的关键步骤。

具体来说，它包括了几个方面：
首先，要合理选型。

根据铸件的形状、尺寸和性质，选择合适的
铸造材料。

此外，要结合铸造生产的技术要求，选择适宜的铸型材料
和涂料。

其次，要科学施工。

铸造生产中，各施工环节都要注意严格按照
程序操作，杜绝人为失误。

同时，要利用现代科技手段，提高铸造精
度和生产效率。

再次，要科学排版。

合理布局生产车间，明确职责分工，保证生
产流程顺畅。

此外，还需要严格执行环保标准，保护生态环境。

最后，要严格质量控制。

采用严格的检验标准和检验方法，确保
铸件质量。

对于不合格产品，要及时处理，并总结教训，不断改进工
艺和工艺设备。

总之，铸造工艺设计是保证铸件质量和铸造效率的关键步骤。

只
有科学、规范、精准地实施铸造工艺设计，才能打造出优质、合格的
铸件，为工业生产和国民经济发展做出更大的贡献。

高锰钢焊接复合锤头的研制1 焊接复合锤头的设计思路1．1 焊接复合锤头的设计原则图1为PCKW-1618可逆反击式破碎机锤头的示意图。

由图可见，该型破碎机的工作原理实际上与通常带轴孔的锤式破碎机是一样的。

鉴于PCKW-1618可逆反击式破碎机锤头转速高，运行过程中受到的冲击力大，而目前采用单一耐磨材料制成的锤头和采用常规铸造工艺生产的复合锤头都难以满足要求，所以，新型PCKW 一1618可逆反击式破碎机锤头决定采用焊接复合的方法。

其基本思路是在单一具有高韧性材质锤头的打击部位通过焊接硬质合金材料来显著提高锤头的耐磨性能，这样既可以保证锤头的完整性、韧性和安全性，又能够充分发挥硬质合金优异的抗磨性能。

在这样的设计思想指导下，要求制作锤头的材料不但应具有高韧性、一定的抗磨性，而且应具有良好的焊接性能，以避免在锤头使用过程中出现锤柄断裂、掉头和打击部位硬质合金脱落现像的发生。

1．2 焊接复合锤头基体材质的选择根据焊接复合锤头的设计思路，中低碳钢、中低碳低合金高强度钢和高锰钢都有可能成为复合锤头的基体材料。

其中，中低碳钢和中低碳低合金高强度钢具有韧性好、焊接性能优良等优点，但是，它们的不足之处是耐磨性差和铸造性能较差。

如果选用它们作为PCKW一1618可逆反击式破碎机锤头的基体材质有可能在锤头的使用过程中由于激烈摩擦出现锤柄部位首先被磨损而导致断裂和掉头现象的发生，所以，中低碳钢和中低碳低合金高强度钢作为PCKW-1618可逆反击式破碎机锤柄的材质是不合适的；高锰钢Mn13具有韧性高、耐磨性能优良和铸造性能良好等特点，是制作PCKW-1618可逆反击式破碎机锤头比较理想的材质。

倘若对高锰钢Mn13进行改性处理或合金化处理，则其耐磨性会进一步有所改善。

所以，选择改性高锰钢Mn13Cr2RETi作为焊接复合锤头的材质是合适的，并且改性高锰钢Mn13Cr2RETi的生产成本相对较低；超高锰钢l8Cr2MoRE虽然耐磨性能优于改性高锰钢Mn13Cr2RETi，但其生产成本较高，．故不适合作为焊接复合锤头的材质。

铸造工艺课程设计说明书目录1 前言 (3)1.1本设计的意义 (3)1.1.1 本设计的目的 (3)1.1.2 本设计的意义 (3)1.2本设计的技术要求 (4)1.3本课题的发展现状 (4)1.4本领域存在的问题 (4)1.5本设计的指导思想 (5)1.6本设计拟解决的关键问题 (5)2 设计方案 (5)2.1零件的材质分析 (6)2.2支座工艺设计的内容和要求 (7)2.3造型造芯方法的选择 (9)2.4浇注位置的选择与分型面的选择 (9)2.4.1 浇注位置的选择 (9)2.4.2 分型面的确定 (11)2.4.3 砂箱中铸件数目的确定 (13)3 设计说明 (14)3.1工艺设计参数确定 (14)3.1.1 最小铸出的孔和槽 (14)3.1.2 铸件的尺寸公差 (15)3.1.3 机械加工余量 (16)3.2铸造收缩率 (16)3.2.1 起模斜度 (17)3.2.2 浇注温度和冷却时间 (18)3.3砂芯设计 (18)3.3.1芯头的设计 (19)3.3.2 砂芯的定位结构 (19)3.3.3 芯骨设计 (20)3.3.4 砂芯的排气 (20)3.4浇注系统及冒口，冷铁，出气孔的设计 (20)3.4.1 浇注系统的类型和应用范围 (20)3.4.2 确定内浇道在铸件上的位置、数目、金属引入方向 (20)3.5决定直浇道的位置和高度 (21)3.5.1计算内浇道截面积 (21)3.5.2计算横浇道截面积 (22)3.5.3计算直浇道截面积 (23)3.5.4 冒口的设计 (23)4 铸造工艺装备设计 (24)4.1模样的设计 (24)4.1.1 模样材料的选用 (24)4.1.2 金属模样尺寸的确定 (25)4.1.3 壁厚与加强筋的设计 (25)4.1.4 金属模样的技术要求 (25)4.1.5 金属模样的生产方法 (25)4.2模板的设计 (25)4.2.1 模底板材料的选用 (26)4.2.2 模底板尺寸确定 (26)4.2.3 模底板与砂箱的定位 (26)4.3芯盒的设计 (26)4.3.1 芯盒的类型和材质 (26)4.3.2 芯盒的结构设计 (26)4.4砂箱的设计 (26)4.4.1 砂箱的材质及尺寸 (26)5 结论........................................................................................................ 错误!未定义书签。

目录1 绪论12 结构分析22.1立柱的结构分析和功用22.1.1立柱的功用22.1.2 立柱的结构分析22.2审图及校核23 工艺方案分析33.1 铸造工艺方案中浇注位置和分型面的确定原则33.1.1 浇注位置的确定原则33.1.2 分型面的确定原则33.2 工艺方案的分析和确定43.2.1 方案一：以立柱导轨背面为分模面（树脂砂造型）43.2.2 方案二：以立柱导轨的中心对称线为分模面（树脂砂造型）44 工艺参数54.1铸件最小铸出壁厚54.2 机械加工余量54.3 最小铸出孔和槽74.4 不铸出面74.5铸造收缩率74.6 冷铁放置计算84.7 分型负数的选择84.8 拔模斜度94.9铸件在砂箱冷却时间95 砂芯及砂型设计115.1 砂芯设计115.1.1 芯头设计115.1.2 排气设计115.1.3 分芯原则115.1.4 分芯方案125.2 外模设计126 浇冒口系统设计146.1 浇注系统的概述和作用146.2 浇注系统的组成及其各自作用146.3浇注系统的设计156.4出气孔设计186.4.1出气孔的作用及设置原则186.4.2出气孔的分类及尺寸197 砂箱的设计207.1 砂箱尺寸的确定20参考文献致附录1 绪论铸造业发展简介铸造是一种古老的制造方法，在我国可以追溯到6000年前。

随着工业技术的发展，铸大型铸件的质量直接影响着产品的质量，因此，铸造在机械制造业中占有重要的地位。

铸造技术的发展也很迅速，特别是19世纪末和20世纪上半叶，出现了很多的新的铸造方法，如低压铸造、瓷铸造、连续铸造等，在20世纪下半叶得到完善和实用化[2]。

由于现今对铸造质量、铸造精度、铸造成本和铸造自动化等要求的提高，铸造技术向着精密化、大型化、高质量、自动化和清洁化的方向发展，例如我国这几年在精密铸造技术、连续铸造技术、特种铸造技术、铸造自动化和铸造成型模拟技术等方面发展迅速。

中国铸造工艺装备同先进国家相比还有一定差距。

轮毂的铸造工艺及其热芯盒模具设计摘要随着社会的发展，机动车辆在生产和生活中的越来越广泛。

缸盖是机动车辆中的重要部件，其壳体的结构及加工精度直接影响轮毂的正常工作，因此研究轮毂的加工方法和工艺的编制是十分必要和有意义的。

本设计是对前轮毂零件进行铸造毛坯工艺设计。

根据零件的使用条件、结构特点、生产批量，结合工厂现有设备等进行铸造工艺分析，确定了铸造方法、造型及造芯方法、凝固原则及浇注位置、分型面、砂箱中铸件数量、砂型数量等，完成了砂芯、浇注系统、冒口及冷铁、相关工装设备等设计。

本设计采用壳芯盒法制芯，根据芯子的形状及重量选用763射芯机进行射芯，采用酚醛树脂砂作为制芯材料。

接着对壳芯盒本体进行设计，芯盒本体的设计主要包括芯盒的结构及分盒面的选择，射砂口的设计，芯盒材料的选择，芯盒中砂芯的数目，排气装置的设计以及芯盒顶出机构的设计。

关键字：砂型铸造，工艺分析，工艺设计，壳芯工装设计The Casting Technology and Hot Core BoxMold Design of HubABSTRACTAlong with social develop ment, motor vehicle used in production and life is increasingly wide. Hub is an important vehicle component and its interior structure and processing precisio n directly affect the hub normal work. Study hub cast processing methods and techniq ues of preparation is ne cessary and meaningful.This design is the casting techno logy design for front hub in vehicle. According to the application cond itions, structural features, production batch and existing equipment, it determines the method of casting, modeling, core making, solid ification principles and pouring position, parting surface, the quantity o f casting and mo ld etc. It comp letes the design of sand core, pouring system, riser, chill and related equipment etc.This design uses the shell core box mak ing core. According to the shape and weight it choose 763 shoot core machine shoot core and use phenolic resin sand as the core mak ing material. Then design the shell core box body, the core box body design mainly includes the core box structure and box surface selectio n, sand jetting port core box design, choice of materials, core box of sand core in number, exhaust design and installation o f the core box lifting mechanism design.KEY WORDS：sand casting，technolo gy analysis，techno logy design，Shell core fixture design目录前言 (1)第一章铸造工艺设计 (2)§1.1 零件概述 (2)§1.1.1 零件信息 (2)§1.1.2 技术要求 (2)§1.2 铸造工艺方案的确定 (3)§1.2.1 造型、造芯方法及铸型种类的确定 (3)§1.2.2 浇注位置和分型面的确定 (3)§1.2.3 砂箱中铸件数目的确定 (6)§1.3工艺参数的选择 (7)§1.3.1 铸造收缩率 (7)§1.3.2 机械加工余量、铸件的尺寸和重量偏差 (7)§1.3.3 拔模斜度的确定 (8)§1.3.4 铸造圆角的确定 (8)§1.3.5 最小铸出口及槽 (8)§1.4 浇注系统的设计 (8)§1.4.1 浇注系统的概述 (8)§1.4.2 浇注系统类型的选择 (9)§1.4.3 浇注系统的设计与计算 (10)§1.4.4 出气孔的设计 (13)§1.5 砂芯的设计 (13)§1.5.1 砂芯的概述 (13)§1.5.2 砂芯数量的确定 (14)§1.5.3 芯头的设计 (14)§1.5.4 壳芯的制备 (15)§1.6 冒口及冷铁的设计 (15)§1.6.1 冒口的设计 (15)§1.6.2 冷铁的设计 (16)第二章铸造工艺装备设计 (17)§2.1 模板 (17)§2.1.1 模样的设计 (17)§2.1.2 模底板的设计 (17)§2.2 壳芯工装设计 (18)§2.2.1 壳芯的概述 (18)§2.2.2 壳芯工艺 (18)§2.2.3 壳芯盒的材料 (20)§2.2.4 壳芯工装设计 (20)结论 (25)参考文献 (26)致谢 (27)前言近年来，能源，环境和安全问题受到普遍关注，汽车行业尤为突出。

高锰钢锤头资料该耐磨锤头系本公司采用老材料新配方、新工艺生产的合金化高锰钢耐磨锤头、质量可靠，耐磨性为传统高锰钢的三倍，该产品广泛应用于国内新干法水泥生产线所配套的大型石灰石破碎机。

深度用户好评，为用户增效显著。

Mn13, Mn13Cr2 和Mn18Cr2. 适用于大、中型破碎机齿板、轧臼壁、破碎壁和大型挖掘机斗齿等强冲击工况。

也可做球磨机、半自磨机、自磨机衬板。

现高锰钢耐磨锤头是一个新产品，最终产品比较成功。

随着耐磨材料的不断发展，高锰钢已渐渐不适合现代铸造业的发展。

被铬钼合金钢、高铬铸铁和镍硬铸铁代替。

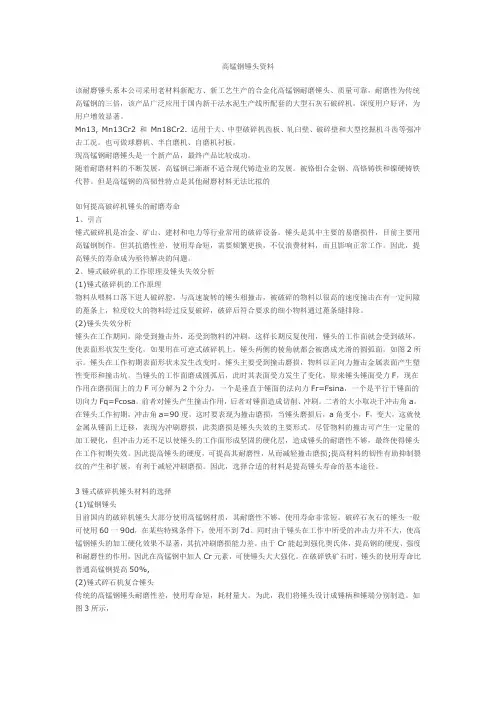

但是高锰钢的高韧性特点是其他耐磨材料无法比拟的如何提高破碎机锤头的耐磨寿命1、引言锤式破碎机是冶金、矿山、建材和电力等行业常用的破碎设备。

锤头是其中主要的易磨损件，目前主要用高锰钢制作。

但其抗磨性差，使用寿命短，需要频繁更换，不仅浪费材料，而且影响正常工作。

因此，提高锤头的寿命成为亟待解决的问题。

2、锤式破碎机的工作原理及锤头失效分析(1)锤式破碎机的工作原理物料从喂料口落下进人破碎腔，与高速旋转的锤头相撞击，被破碎的物料以很高的速度撞击在有一定间隙的蓖条上，粒度较大的物料经过反复破碎，破碎后符合要求的细小物料通过蓖条缝排除。

(2)锤头失效分析锤头在工作期间，除受到撞击外，还受到物料的冲刷，这样长期反复使用，锤头的工作面就会受到破坏，使表面形状发生变化，如果用在可逆式破碎机上，锤头两侧的棱角就都会被磨成光滑的圆弧面，如图2所示。

锤头在工作初期表面形状未发生改变时，锤头主要受到撞击磨损，物料以正向力撞击金属表面产生塑性变形和撞击坑。

当锤头的工作面磨成圆弧后，此时其表面受力发生了变化，原来锤头锤面受力F，现在作用在磨损面上的力F可分解为2个分力，一个是垂直于锤面的法向力Fr=Fsina，一个是平行于锤面的切向力Fq=Fcosa。

前者对锤头产生撞击作用，后者对锤面造成切削、冲刷。

二者的大小取决于冲击角a。

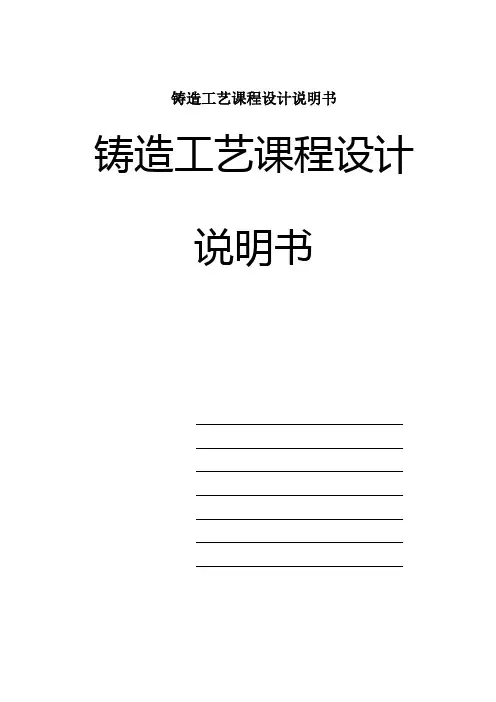

铸造工艺课程设计说明书铸造工艺课程设计说明书目录1 前言 (3)1.1本设计的意义 (3)1.1.1 本设计的目的 (3)1.1.2 本设计的意义 (3)1.2本设计的技术要求 (4)1.3本课题的开展现状 (4)1.4本范围存在的效果 (4)1.5本设计的指点思想 (5)1.6本设计拟处置的关键效果 (5)2 设计方案 (5)2.1零件的材质剖析 (6)2.2支座工艺设计的内容和要求 (7)2.3外型造芯方法的选择 (9)2.4浇注位置的选择与分型面的选择 (9)2.4.1 浇注位置的选择 (9)2.4.2 分型面确实定 (11)2.4.3 砂箱中铸件数目确实定 (13)3 设计说明 (14)3.1工艺设计参数确定 (14)3.1.1 最小铸出的孔和槽 (14)3.1.2 铸件的尺寸公差 (15)3.1.3 机械加工余量 (16)3.2铸造收缩率 (16)3.2.1 起模斜度 (17)3.2.2 浇注温度和冷却时间 (18)3.3砂芯设计 (18)3.3.1芯头的设计 (19)3.3.2 砂芯的定位结构 (19)3.3.3 芯骨设计 (20)3.3.4 砂芯的排气 (20)3.4浇注系统及冒口，冷铁，出气孔的设计 (20)3.4.1 浇注系统的类型和运用范围 (20)3.4.2 确定内浇道在铸件上的位置、数目、金属引入方向 (20)3.5决议直浇道的位置和高度 (21)3.5.1计算内浇道截面积 (21)3.5.2计算横浇道截面积 (22)3.5.3计算直浇道截面积 (23)3.5.4 冒口的设计 (23)4 铸造工艺装备设计 (24)4.1容貌的设计 (24)4.1.1 容貌资料的选用 (24)4.1.2 金属容貌尺寸确实定 (25)4.1.3 壁厚与增强筋的设计 (25)4.1.4 金属容貌的技术要求 (25)4.1.5 金属容貌的消费方法 (25)4.2模板的设计 (25)4.2.1 模底板资料的选用 (26)4.2.2 模底板尺寸确定 (26)4.2.3 模底板与砂箱的定位 (26)4.3芯盒的设计 (26)4.3.1 芯盒的类型和材质 (26)4.3.2 芯盒的结构设计 (26)4.4砂箱的设计 (26)4.4.1 砂箱的材质及尺寸 (26)5 结论........................................................................................................ 错误!未定义书签。
