第二章画图2.1 画图工具箱画图是制版过程中一个必不可少的重要步骤。
熟练掌握画图工具箱中各工具的使用，往往能起到事倍功半的效果。
下面我们就来看看如图2.1所示的画图工具箱。
2.1.1任意形状的裁剪用此工具在图象上自由拖动，可创建一些无规则、外形复杂的选择区域。
2.1.2选定选择此类型可拖动鼠标无任何约束地创建任意大小、任意宽高比例的矩形（含正方形）选择区域。
[注]：选区创建后可进行移动，不管最初建立这个选择区域使用的是哪种工具，用任意一种选择类工具放在选区中间然后拖动鼠标均可移动选区。
[技巧]：选区创建后，按住Ctrl键拖动鼠标，然后松开。
即可复制一个所选区域。
任意形状的裁剪和选定均属选择类工具。
用选择类工具可将图象的一部分内容包围在一个蚁线形状的遮罩中，遮罩的范围称为选择区域，或简称选区。
在图象中如果使用了选择类工具，操作时就必须在选区中进行。
当光标出现在选区中2.1.3橡皮橡皮属于绘图类工具。
用它可擦除颜色（背景为白色时）或添加颜色（在背景色非白色的情况下）。
[技巧]：使用该工具的过程中，按小键盘上的“一”键可缩小橡皮；按“+”键可放大橡皮。
2.1.4用颜色填充在介绍此工具之前，我们先来看看颜色拾取器。
在画图主界面的左下方，您可看到如图所示：前景色由鼠标左键控制；背景色由鼠标右键控制。
可任意选取各种颜色。
现在我们再来看颜色填充工具。
此工具最重要的一点就是可以用来替换颜色。
下面举例说明。
下图中有四种颜色，现在我们要将其中的一种换成黑色。
先试试将蓝色换掉，然后大家可按此例的操作步骤自己练习。
先用鼠标点击“选定”，在选定区域中右击鼠标。
您可看到如图所示：点击“全选”，再右键。
选择“剪切”，然后用黑颜色填充。
注意：此时颜色拾取器中的背景色一定要为蓝色；且选择位于工具箱下部的“透明”！然后再右键，选择“粘贴”即可。
[注]：若进行上述操作后仍不能将颜色替换，则要先将图片保存为256色位图，然后再进行替换。
开元.横机制版软件V2 软件使用说明书至2011目录一、系统操作界面 (1)二、主工具栏说明 (2)1.1 新建图像 (2)1.2 打开图像 (3)1.3 保存图像 (4)2.1 图像剪切 (4)2.2 图像粘贴 (4)2.3 图像清除 (5)2.4 绘图撤消 (5)2.5 绘图重做 (5)3.1 视图缩放 (5)3.2 绘制控制区窗口 (5)3.3 窗口全屏 (5)4.1 图像参数设置 (6)4.2 系统选项设置 (6)4.3 显示的设置 (7)4.4 绘线选色 (7)4.5 图像解析 (10)4.6 编译输出 (10)三、绘图工具说明 (12)1. 基本绘图: (13)1.1. 画点 (13)1.2. 直线 (13)1.3. 曲线 (13)1.4. 矩形 (13)1.5. 画椭圆 (14)1.6. 多边形 (14)1.7. 填充 (14)1.8. 文本输入 (14)1.9. 选择换色 (15)1.10. 直接换色 (15)1.11. 矩形选择 (15)1.12. 任意选择 (16)1.13. 插针 (16)1.14. 删针 (17)1.15. 插行 (17)1.16. 删行 (17)2. 其它绘图: (17)2.1. 隔针换色 (17)2.2. 隔行换色 (18)2.3. 隔针插色 (18)2.4. 隔行插色 (18)2.5. 针床置换 (18)2.6. 选择置换 (19)2.7. 解分编织 (19)2.8. 绘制收针 (19)2.9. 收放针 (20)2.10. 平收放针 (21)2.11. 其它编织 (22)2.12. 表单成衣 (23)3. 复制与组织: (24)3.1. 保存印章 (24)3.2. 选取印章 (25)3.3. 线条印章 (25)3.4. 平铺印章 (25)4. 参数与数据: (26)4.1. 段数参数 (26)4.2. 排列纱嘴 (26)4.3. 检测纱嘴 (26)4.4. 提花纱嘴 (26)5. 其它的功能 (27)5.1. 光标 (27)5.2. 缩放 (27)四、其它说明 (27)1. 色表说明 (27)2. 信息状态框说明 (28)3. 状态栏说明 (28)4. 绘图画布区说明 (28)五、菜单说明 (28)1. 文件菜单 (28)2. 编缉菜单 (29)3. 图像菜单 (29)4. 视图菜单 (29)5. 帮助菜单 (29)六、绘图约定 (29)1. 区域约定 (29)1.1. 编织图约定 (30)1.2. 提花图约定 (30)1.3. 机器编织工作图约定 (30)2. 控制区约定 (31)3. 色号约定 (32)1.1. 基本编织色号 (32)1.2. 编织颜色 (32)1.3. 纱嘴颜色 (33)1.4. 收针颜色 (33)1.5. 平收针颜色 (34)1.6. 单次翻针收针颜色 (34)1.7. 其它收针颜色 (35)1.8. 翻针并编织功能颜色 (35)1.9. 绞花颜色 (36)1.10. 补充颜色 (36)4. 成衣约定 (37)1.1. 基本约定 (37)1.2. 收针约定 (37)1.3. 领子约定 (38)5. 工艺表单约定 (38)附录 (41)1. 快捷键一览表 (41)2. 调机默认密度参数 (41)一、系统操作界面运行系统后，系统进入操作主界面，如下图所示,系统界面分为:工具栏、绘图工具栏、色表、信息状态框、绘图区。
国STOLL电脑横机制版教程M1 M1PLUS 教程三M1 PLUS培训教程三 ----- 设计花型部分香港中大实业有限公司 STOLL 电脑横机培训中心M1 Plus教材版本:V4.0_019--20/04/2008 前言本册教程主要介绍了M1 Plus 的“模块排列”和“颜色排列”是M1 Plus在原有的M1基础上新添的主要内容。
这部分内容要求使用者已经能够较熟练的使用M1或M1 Plus 制作基本的花型、成形程序。
并非常熟悉织物的结构和编织原理。
本教程由德国STOLL公司提供香港中大实业有限公司北京培训中心姜晓慧女士略做修改。
如有错误欢迎指正。
非常感谢香港中大实业有限公司北京STOLL售后服务培训中心 2008-4-20 CHEMTAX/STOLLTraining Center 教程三 I目录第一章设计花型-------------------------------------------------------------1 第二章模块排列Module Arrangment 1. 从区域中创建模块排列-------------------------------------------------------------3 2. 修改模块排列中的翻针顺序 --------------------------------------------------4 3. 扩展选定区域---------------------------------------------------------------6 4. 在模块排列中选择区域 ---------------------------------------------------6 5. 结构模块的表现------------------------------------------------------------6 第三章颜色排列编辑器Color Arrangment Editor 1. 颜色排列的表现----------------------------------------------------------7 2. 基准行的内容和方式--------------------------------------------------------93. 带结构的颜色排列的举例 ------------------------------------------------114. 颜色排列的处理过程------------------------------------------------------12 5. 颜色排列的效果-----------------------------------------------------------12 6. 颜色排列编辑器中的工具 -----------------------------------------------13 第四章颜色排列举例一带颜色提花的结构花型 -------------------------------------------------------14 1画花型-----------------------------------------------------------------------------------14 2创建颜色排列 ---------------------------------------------------------------------------14 3辅助行的说明 ---------------------------------------------------------------------------17 二带有Stoll 提花结构的提花颜色排列 ------------------------------------17 1. 改变颜色顺序 -------------------------------------------------------------------------17 2. 使用普通纱嘴编织嵌花 -------------------------------------------------------18 三更改颜色顺序并合并导纱器 ------------------------------------------------19 1. 改变颜色顺序------------------------------------------------------------------20 2. 合并导纱器 --------------------------------------------------------------------20 四嵌花中导纱器带入、带出-----------------------------------------------21 1. 导纱器带入的颜色排列 -----------------------------------------------------21 2. 导纱器带出的颜色排列 -------------------------------------------------22 CHEMTAX/STOLL Training Center 教程三 II五嵌花边缘交界颜色排列 -------------------------------------------------231. 带有符号的颜色排列 ----------------------------------------------------232. 带有符号和结构的颜色排列 ---------------------------------------------243. 使用符号和颜色的颜色排列 ----------------------------------------------------254. 带有符号和的颜色排列 -----------------------------------------------26 六生成带辅助行的花型和颜色排列 -----------------------------------27 七颜色排列辅助导纱器-----------------------------------------------------29 1. 生成辅助导纱器的花型和颜色排列 -----------------------------------------------29 2. 生成带有结构自动翻针的颜色排列 -----------------------------------------------31 八颜色和模块排列: 影响翻针 ----------------------------------------------32 1. 用于结构和自动翻针颜色排列的花型 ---------------------------------------------32 2. 创建一个带结构翻针的颜色排列 -------------------------------------------------33 3. 做带自动翻针的颜色排列 ----------------------------------------------------34 九颜色排列转移翻针 ------------------------------------------------------------35 1. 创建用于翻针的花型和颜色排列 -------------------------------------------------35 2. 楔形的集圈连接------------------------------------------------------------------------37 十颜色排列纱线桥接 -----------------------------------------------------------37 1生成嵌花花型的颜色排列 -----------------------------------------------------------37 2. 修改前的颜色排列的总览 -----------------------------------------------------------38 3. 各个颜色排列的具体修改-------------------------------------------------------------39 十一多针距1:3 ----------------------------------------------------------------45 十二颜色排列衬纬技术 -------------------------------------------------47 十三颜色排列成形收针 -------------------------------------------------49 十四颜色排列直口袋----------------------------------------------------51 十五袋鼠袋斜开口带有门襟和口袋的马甲 -----------------------------------------------55 十六---------------------------------------61CHEMTAX/STOLL Training Center 教程三 1第一章设计花型进入花型时M1 Plus可以选择“工艺花型”或“设计花型”教程一和二主要介绍的是“工艺花型”方式教程三介绍的是“设计花型”方式 1. 画花型进入新建选择“设计花型”模式进入注意此时花型只显示标志视图 2. 扩展花型使用“处理步骤”工具栏中的符号带模型时不带模型时这些图标含义如下表返回某一步时可直接点击相应图标 CHEMTAX/STOLL Training Center 教程三 2 图标含义基础花型。
国STOLL电脑横机制版教程M1 M1PLUS 教程三M1 PLUS培训教程三 ----- 设计花型部分香港中大实业有限公司 STOLL 电脑横机培训中心M1 Plus教材版本:V4.0_019--20/04/2008 前言本册教程主要介绍了M1 Plus 的“模块排列”和“颜色排列”是M1 Plus在原有的M1基础上新添的主要内容。
这部分内容要求使用者已经能够较熟练的使用M1或M1 Plus 制作基本的花型、成形程序。
并非常熟悉织物的结构和编织原理。
本教程由德国STOLL公司提供香港中大实业有限公司北京培训中心姜晓慧女士略做修改。
如有错误欢迎指正。
非常感谢香港中大实业有限公司北京STOLL售后服务培训中心 2008-4-20 CHEMTAX/STOLLTraining Center 教程三 I目录第一章设计花型-------------------------------------------------------------1 第二章模块排列Module Arrangment 1. 从区域中创建模块排列-------------------------------------------------------------3 2. 修改模块排列中的翻针顺序 --------------------------------------------------4 3. 扩展选定区域---------------------------------------------------------------6 4. 在模块排列中选择区域 ---------------------------------------------------6 5. 结构模块的表现------------------------------------------------------------6 第三章颜色排列编辑器Color Arrangment Editor 1. 颜色排列的表现----------------------------------------------------------7 2. 基准行的内容和方式--------------------------------------------------------93. 带结构的颜色排列的举例 ------------------------------------------------114. 颜色排列的处理过程------------------------------------------------------12 5. 颜色排列的效果-----------------------------------------------------------12 6. 颜色排列编辑器中的工具 -----------------------------------------------13 第四章颜色排列举例一带颜色提花的结构花型 -------------------------------------------------------14 1画花型-----------------------------------------------------------------------------------14 2创建颜色排列 ---------------------------------------------------------------------------14 3辅助行的说明 ---------------------------------------------------------------------------17 二带有Stoll 提花结构的提花颜色排列 ------------------------------------17 1. 改变颜色顺序 -------------------------------------------------------------------------17 2. 使用普通纱嘴编织嵌花 -------------------------------------------------------18 三更改颜色顺序并合并导纱器 ------------------------------------------------19 1. 改变颜色顺序------------------------------------------------------------------20 2. 合并导纱器 --------------------------------------------------------------------20 四嵌花中导纱器带入、带出-----------------------------------------------21 1. 导纱器带入的颜色排列 -----------------------------------------------------21 2. 导纱器带出的颜色排列 -------------------------------------------------22 CHEMTAX/STOLL Training Center 教程三 II五嵌花边缘交界颜色排列 -------------------------------------------------231. 带有符号的颜色排列 ----------------------------------------------------232. 带有符号和结构的颜色排列 ---------------------------------------------243. 使用符号和颜色的颜色排列 ----------------------------------------------------254. 带有符号和的颜色排列 -----------------------------------------------26 六生成带辅助行的花型和颜色排列 -----------------------------------27 七颜色排列辅助导纱器-----------------------------------------------------29 1. 生成辅助导纱器的花型和颜色排列 -----------------------------------------------29 2. 生成带有结构自动翻针的颜色排列 -----------------------------------------------31 八颜色和模块排列: 影响翻针 ----------------------------------------------32 1. 用于结构和自动翻针颜色排列的花型 ---------------------------------------------32 2. 创建一个带结构翻针的颜色排列 -------------------------------------------------33 3. 做带自动翻针的颜色排列 ----------------------------------------------------34 九颜色排列转移翻针 ------------------------------------------------------------35 1. 创建用于翻针的花型和颜色排列 -------------------------------------------------35 2. 楔形的集圈连接------------------------------------------------------------------------37 十颜色排列纱线桥接 -----------------------------------------------------------37 1生成嵌花花型的颜色排列 -----------------------------------------------------------37 2. 修改前的颜色排列的总览 -----------------------------------------------------------38 3. 各个颜色排列的具体修改-------------------------------------------------------------39 十一多针距1:3 ----------------------------------------------------------------45 十二颜色排列衬纬技术 -------------------------------------------------47 十三颜色排列成形收针 -------------------------------------------------49 十四颜色排列直口袋----------------------------------------------------51 十五袋鼠袋斜开口带有门襟和口袋的马甲 -----------------------------------------------55 十六---------------------------------------61CHEMTAX/STOLL Training Center 教程三 1第一章设计花型进入花型时M1 Plus可以选择“工艺花型”或“设计花型”教程一和二主要介绍的是“工艺花型”方式教程三介绍的是“设计花型”方式 1. 画花型进入新建选择“设计花型”模式进入注意此时花型只显示标志视图 2. 扩展花型使用“处理步骤”工具栏中的符号带模型时不带模型时这些图标含义如下表返回某一步时可直接点击相应图标 CHEMTAX/STOLL Training Center 教程三 2 图标含义基础花型。
越发电脑横机制版培训教材2007-3-271认识绘图区1：图为越发电脑横机绘图栏：（认识绘图区）1-1：工具栏：P1页：1-2：P1工具页：1 ：设定圈选区及编2 ：剪刀(设定圈选区后方可剪下)3 ：复制4 ：粘贴(复制后方可粘贴)5 ：拖拽点多重复制(可以复制想要的任何角度)6 ：点多重复制(平面复制)7 ：翻转旋转8 ：镜像圈选区9 ：不选色区域复制10 ：选色区域复制11 ：左镜框（复制圈选区至左方）12 ：右镜框（复制圈选区至右方）13 ：上镜框（复制圈选区至上方）14 ：下镜框（复制圈选区至下方）15 ：删除内部圈选区16 ：删除外部圈选区17 ：全删除18 ：画笔19 ：画线（画直线横线或任意角度的斜线）20 ：画矩形21 ：画矩形外框22 ：画矩形并填满同色23 ：画圆形外框24 ：画圆形并填满同色25 ：填满26 ：填满圈选区27 ：喷枪28 ：取色29 ：放大（放大绘图区）30 ：缩小（缩小绘图区）1-3：P2工具页：1 ：打开新花板2 ：打开已有花板3 ：保存檔并更换文件名4 ：输入字母5 ：置换色彩6 ：离开绘图区7 ：复原绘图区8 ：重复绘图区9 ：复原指示区10 ：重复指示区11 ：程序资源（自动生成花样及动作档）12 ：编辑数据（打开文件程序）13 ：花样+引塔夏14 ：花样<->引塔夏15 ：花样 ->引塔夏16 ：花样<-引塔夏17 ：更换显示模式18 ：启动扫描仪19 ：插针20 ：插入空针21 ：删针22 ：插行23 ：插入空行24 ：删行25 ：外框26 ：外框（下方）27 ：外框（上方）28 ：多重复制（可以想要复制想要的任何角度）29 ：成型（收加针）设定30 ：成型（V领）设定1-4：顏色代碼表(色碼表)0 空针（无编织）1 前编织(有翻针动作)2 后编织(有翻针动作)3 前后编织（总针编织）(四平编织) (有翻针动作)4 前吊目5 后吊目6 前编织，后吊目7 后编织，前吊目8 前编织，无连接9 后编织，无连接10 前后编织，无连接（总针编织）(四平编织)11 前粗目二段度目(放松度目,被指定的色码设在程序H位)12 后粗目二段度目(放松度目,被指定的色码设在程序H位)13 前后粗目二段度目（总针编织）(四平编织)14 前后吊目15 前落布16 无选针(没有编织动作，但有纱嘴动作。

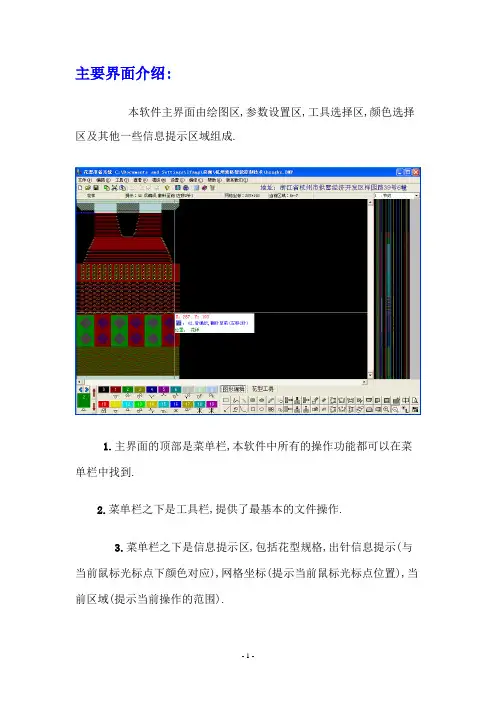

主要界面介绍:本软件主界面由绘图区,参数设置区,工具选择区,颜色选择区及其他一些信息提示区域组成.1.主界面的顶部是菜单栏,本软件中所有的操作功能都可以在菜单栏中找到.2.菜单栏之下是工具栏,提供了最基本的文件操作.3.菜单栏之下是信息提示区,包括花型规格,出针信息提示(与当前鼠标光标点下颜色对应),网格坐标(提示当前鼠标光标点位置),当前区域(提示当前操作的范围).4.中间最左侧是花型绘制区,所有的绘图工作在该区域中完成.5.中间最右侧是参数设置区域,与编织相关的参数(如密度,编织速度,使用的纱嘴等等).6.底部左侧是颜色选择区域,(本软件中每一种颜色代表一种出针信息,如"1"号色代表前编织,"3"号色表示四平针) 共256种颜色.7.底部右侧是工具选择区域,分为图形编辑和花型工具.(其中包括了"画笔","直线","矩形"等等操作工具).文件说明:花型经过编译编译后共产生*.BMP,*.INA,*.OPT,*.CNT,*.PAT,*.UWD,*.PXP,*.YSY,*.BTH,*.WOK 等10个文件,其中*.CNT,*.PAT和*.WOK为数据编译后产生的文件.各个文件的作用含义如下:*.BMP文件:花型位图文件,本系统只支持256色的BMP位图位图文件.它保存了您所设计的花型图样.您也可以打开用其他软件(如系统自带的画图板等)绘制好的图形(格式必须为256色BMP格式).*.INA文件:提花,嵌花相关信息文件,其格式也是256色的BMP 文件格式.其颜色没有特别含义.他记录了提花,嵌花或V领的相关信息.*.OPT文件:参数文件,它记录了编织物的相关参数(如密度,提花,沙嘴,速度,摇床等信息),此类参数以行为单位进行设置.*.CNT文件:动作信息文件,电脑横机最终根据该文件中的信息动作.该文件在数据经过编译后产生.*.PAT文件:花样信息文件,该文件记录了编织物的花样信息,该文件要配合*.CNT文件才有意义.该文件也是数据经过编译后产生.*.UWD文件:使用者信息文件,记录相关的使用者信息.*.YSY文件:纱嘴信息文件,该文件记录了各个纱嘴的初始位置信息,以及提花是用到的纱嘴组设置信息.*.WOK文件:编织参数信息文件,记录编织物的编织参数.以上文件中用户主要操作*.BMP,*.INA,*.OPT,*.YSY文件. *.CNT,*.PAT文件主要由计算机根据用户所操作的文件自动产生.当花型设计完成后用户只需要将*.CNT,*.PAT文件用U盘复制到电脑横机上即可.工具栏工具栏：从左到右依次为“新建工程”，“打开工程”，“保存工程”，“复制”，“剪切”，“粘贴”，“花型撤消”，“花型重复”，“参数撤消”，“参数重复”，“编译生成动作文件”，“查看动作文件”，“模拟线圈图”，“计数器”，“帮助文档”，“画图板”。
