电脑横机度目设置 苏州德驰机械科技有限公司

目录一、开机 (1)二、关机 (1)三、按键说明 (1)1.多功能按键选择说明 (1)2.功能按键说明 (1)3.快捷键 (1)四、菜单说明 (2)1.系统参数设置 (2)(1)密度凸轮规格 (2)(2)撞针灵敏度 (3)(3)横移间隙补偿 (3)(4)1号夹线器与针床距离（英寸） (3)(5)2号夹线器与针床距离（英寸） (3)(6)前针床升克零位补偿 (3)(7)后针床升克零位补偿 (3)(8)密度马达零位补偿——设置 (3)(9)横移正针位补偿——设置 (3)(10)横移1/2针位补偿——设置 (3)(11)横移翻针位补偿——设置 (3)(12)机头参数——设置 (3)(13)横移1/4针位补偿 (4)2.工作参数设置 (4)(1)起始针位设置 (4)(2)加工量设定 (4)(3)机头停放点 (4)(4)多布片编织——设置 (4)(5)编织密度——设置 (5)(6)拉布马达——设置 (5)(7)主轴速度——设置 (6)(8)纱嘴左停放点——设置 (6)(9)纱嘴右停放点——设置 (6)(10)纱嘴提前针数——设置 (6)(11)空行参数——设置 (7)1(12)主轴加减速设置——设置 (7)(13)升克——设置 (7)(14)压脚——设置 (7)(15)纱嘴初始位置——设置* (7)(16)花型组合编织——设置 (7)(16)小结头控制方式 (7)(17)起底板设置 (8)3.文件操作 (8)(1)读入花样 (8)(2)保存花样 (8)(3)删除花样 (9)(4)输出系统参数 (9)(5)读取系统参数 (9)(6)读取花型工作参数 (9)(7)保存当前花型参数 (10)4.系统测试 (10)(1)机头测试 (10)(2)拉布系统测试 (10)(3)起底板测试 (11)5.调入系统参数默认值 (11)6.调入工作参数默认值 (11)7.语言选择* (11)8.报警使能设置* (11)9.显示纱嘴配置 (11)10.显示机器参数 (11)11.设置网络参数* (11)12.设置系统时间 (11)13.密码输入设置 (12)14.系统升级 (12)五、异常现象的处理方法 (12)六、注意事项 (12)备注 (12)2一、开机输入220V的电源，电源指示灯亮，按电源总开关，进入工作界面。

电脑横机的基本操作电脑横机基本操作一、开机：当机器正确接上电源后，按下起动开关，会听到三声“嘟”的声音，然后进入机器内存自检画面，正常的话将进入主画面。

二、磁盘管理：按下磁盘作业按键时，会进入磁盘作业菜单。

1.列磁盘目录：列出磁盘上所有的文件；2.动作文件输入到内存：将CNT文件输入到内存；3.花板文件输入到内存：将PAT文件输入到内存；4.内存动作文件输入到磁盘：将内存中的CNT文件复制到磁盘；5.内存花板文件输入到磁盘：将内存中的PAT文件复制到磁盘；6.格式化1.44MB磁盘：将磁盘格式化；7.磁盘文件删除：将磁盘中的某一个文件删除；8.字库文件输入到内存：当系统升级后，需将新的字库文件输入到内存；9.8位厂标照片输入到内存：将PIC文件输入在内存，可以跟改屏幕显示。

三、内存管理：1.内存花样选择：选择所用的花板文件，按下C键还可以进行机器的文件参数复制;2.内存程式编辑：可以查看和编辑每一页程式，当进入程式编辑画面后，可以对等行号，色代号，编织指令进行跳行编辑。

F3为返回首行，F4最后一行，F5用于纱嘴交换（一系统和二系统交换）F6纱嘴替换，可以随意替换纱嘴；3.内存花样编辑：进入此画面后我们可以清楚的看到花样的组织，同时可以作简单的修改，功能键F1用于跳行；4.删除花样：删除指定的内存花样，输入文件编号即可。

上下键选择“是”与“否”；5.总清花样：按下此键，系统会有警告提示，如果“确定”将删除内存所有花样，即刷新内存，所有花板文件将丢失。

四、系统工作参数设定：设置机器辅助功能。

1.设定机器系统参数：按下此键会有密码提示输入显示，输入密码“1618”即可进入系统参数设定菜单：（1）.针零位：设定读针的起始位置以及针距和机器总针数（设定此项参数前，应先将同步带齿校正），具体操作是先将机器左边对准第1枚针即可，然后按下F1就可设定针零位；（2）.左系统纱嘴右行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置(右行)，按下F1即可确定；（3）.左系统纱嘴左行零位：将左系统任意带上1枚纱嘴，然后用手推到第1枚针的位置（左行），按下F1即可确定；（4).右系统纱嘴右行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置（右行），按下F1即可确定；（5）.右系统纱嘴左行零位：将右系统任意带上1枚纱嘴，然后用手推到第1枚针的位置（左行），按下F1即可确定；（6）.机头左限位：将机头推到左边限位开关处，按下F1即可。

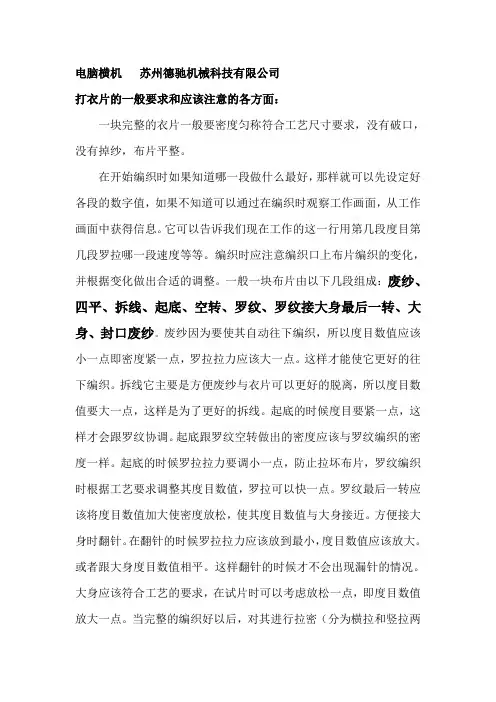

电脑横机苏州德驰机械科技有限公司
打衣片的一般要求和应该注意的各方面：
一块完整的衣片一般要密度匀称符合工艺尺寸要求，没有破口，没有掉纱，布片平整。

在开始编织时如果知道哪一段做什么最好，那样就可以先设定好各段的数字值，如果不知道可以通过在编织时观察工作画面，从工作画面中获得信息。

它可以告诉我们现在工作的这一行用第几段度目第几段罗拉哪一段速度等等。

编织时应注意编织口上布片编织的变化，并根据变化做出合适的调整。

一般一块布片由以下几段组成：废纱、四平、拆线、起底、空转、罗纹、罗纹接大身最后一转、大身、封口废纱。

废纱因为要使其自动往下编织，所以度目数值应该小一点即密度紧一点，罗拉拉力应该大一点。

这样才能使它更好的往下编织。

拆线它主要是方便废纱与衣片可以更好的脱离，所以度目数值要大一点，这样是为了更好的拆线。

起底的时候度目要紧一点，这样才会跟罗纹协调。

起底跟罗纹空转做出的密度应该与罗纹编织的密度一样。

起底的时候罗拉拉力要调小一点，防止拉坏布片，罗纹编织时根据工艺要求调整其度目数值，罗拉可以快一点。

罗纹最后一转应该将度目数值加大使密度放松，使其度目数值与大身接近。

方便接大身时翻针。

在翻针的时候罗拉拉力应该放到最小，度目数值应该放大。

或者跟大身度目数值相平。

这样翻针的时候才不会出现漏针的情况。

大身应该符合工艺的要求，在试片时可以考虑放松一点，即度目数值放大一点。

当完整的编织好以后，对其进行拉密（分为横拉和竖拉两
种，一般以10或20支针的长度为准）来检验衣片的松紧，再将其调整到符合工艺的要求。

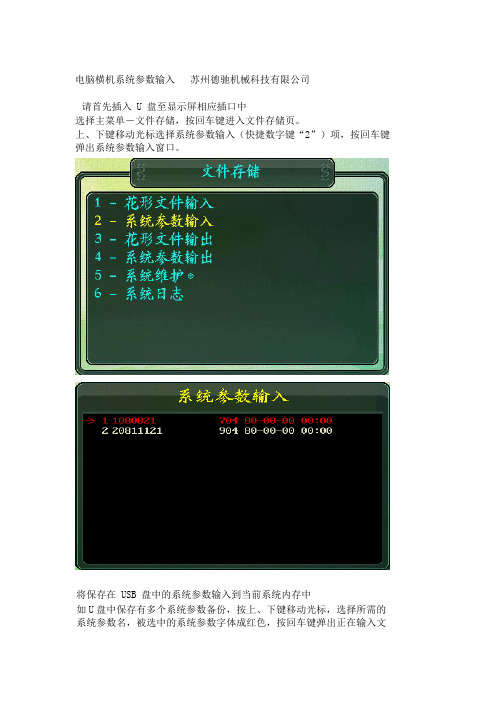

电脑横机系统参数输入苏州德驰机械科技有限公司
请首先插入 U 盘至显示屏相应插口中
选择主菜单－文件存储，按回车键进入文件存储页。

上、下键移动光标选择系统参数输入（快捷数字键“2”）项，按回车键弹出系统参数输入窗口。

将保存在 USB 盘中的系统参数输入到当前系统内存中
如U盘中保存有多个系统参数备份，按上、下键移动光标，选择所需的系统参数名，被选中的系统参数字体成红色，按回车键弹出正在输入文
件...进度条，至100％后再次弹出输入完成提示，按回车键或Esc键退至文件存储页。

此页显示USB中系统参数名称、大小，最后修改日期
花形文件输入窗口支持文件选择排序机制（名称，大小，日期）
按
键
排序说明
F1 名称排序，重复按F1键则从0-9、A-Z或Z-A、9-0排序
F2 大小排序，重复按F2键则从小到大或从大到小排序
F3 日期排序，重复按F3键则日期从小到大或从大到小排序（年、月、日）。

电脑横机调机步骤 Prepared on 22 November 2020调机步骤一、开机：当机器正确接上电源后，按下起动开关，会听到三声“嘟”的声音，然后进入机器内存自检画面，正常的话将进入主画面。

二、磁盘管理：按下磁盘作业按键时，会进入磁盘作业菜单。

1、列磁盘目录：列出磁盘上所有的文件；2、动作文件输入到内存：将CNT文件输入到内存；3、花板文件输入到内存：将PAT文件输入到内存；4、内存动作文件输入到磁盘：将内存中的CNT文件复制到磁盘；5、内存花板文件输入到磁盘：将内存中的PAT文件复制到磁盘；6、格式化磁盘：将磁盘格式化；7、磁盘文件删除：将磁盘中的某一个文件删除；8、字库文件输入到内存：当系统升级后，需将新的字库文件输入到内存；9、8位厂标照片输入到内存：将PIC文件输入到内存，可以更改屏幕显示。

三、内存管理：按下C键还可以进行机器的工作参数复制。

1、内存花样选择：用于选择从磁盘输入的花板文件，；2、内存程式编辑：可以查看和编辑每一页程式，当进入程式编辑画面后，可以对行号、色代号、编织指令等进入修改。

机器画面也会有相应的提示。

按下F2后可以进行跳行编辑，F3为返回首行，F4为最后一行，F5用于纱嘴交换（一系统和二系统交换）F6纱嘴替换，可以随意替换纱嘴。

3、内存花样编辑：进入此画面后，我们可以清楚的看到花样的组织，同时可以简单的修改。

功能键F1用于跳行。

4、删除花样：删除指定的花样，输入内存号即可。

5、总清花样：按下此键，系统会有警示提示，如果确定将删除内存所有花样，即刷新内存。

所有花板文件将丢失。

四、设置机器辅助功能1、设定机器系统参数1：按下此键会有密码提示输入显示，输入密码“1618”即可进入系统参数设定菜单。

（1）针零位：设定读针的起始位置以及针距和机器总针数，（设定此项参数前，应先将同步带齿距校正）具体操作是先将机器左边对准第1枚针即可，然后按下F1就可设定针零位。

（2）左系统纱嘴右行零位：将左系统任意带上1枚纱嘴，然后用手推到第一枚针的位置（右行），按下F1即可确定。

电脑横机常见问题的处理方法电脑横机常见问题的处理方法电脑横机常见问题的处理方法(一)度目1)编织时度目越来越大A,检查线路是否接触不良。

B，检查度目马达螺丝是否松动。

2)两口同时做编织，若一口度目异常变小，可以考虑把度目原点适当调大。

(二)撞连接针脚(国花系列叫长针)1)查看度目是否灵活。

2)查看连接针脚在针床上是否运行畅顺，用手压下去是否弹起自如3)查看度目马达螺丝是否松动。

度目转盘是否顺畅。

4)查看度目感应器是否损坏。

5)查看压针三脚是否到位。

国花系列要看电磁铁摆动情况.6)度目太紧时不能脱圈，也会撞连接针脚。

7)检查翻针三角的翻接针导块是否顺畅，灵活。

8)检查度目底板，滑块是否到位，灵活。

(三)乱花(乱选针)1)看布片乱花是否有规律，比如问题都出在那一个选针器上。

2)看是偷选，还是漏选。

调整选针片和针床的间隙。

3)调整选针参数，选针原点，选针微调。

4)看选针针脚在针床上是否太紧，太松。

是否顺畅。

5)线路检查，各插头是否插好，看看是否有接触不良。

6)看主驱动皮带是否太松。

7)看下针尺是否会太紧或太松。

8)更换选针基板。

9)重新找原点，国花系列要注意铜头部位。

(四)平摇漏针1)看是否乱花引起的2)看天杆安装是否规范，可能导致纱嘴高低，是否对准嘴孔中缝。

3)看织针在针床上是否不顺畅。

4)看是否上一行翻针遗留的问题。

5)看是否织针损坏(五)斜片1)如果斜片在确定布是拉力，毛纱摆方位置的原因后。

把布片长的一边针板下降，短的一边针板上升。

2)特殊情况可以考虑动导规的问题3)以上两种做法摇考虑到“翻针位”(六)翻针1)看翻针位是否正确。

2)若同一口翻针机头向左行跟向右行翻针位相差太大，检查翻针三角于蝶山是否标准。

3)若翻针位正确，有部分织针过高或过低，孔位相差太大，要下针板整修，直至标准。

(七)吊目吐纱1)检查织针是否换错(如12针换错为14针)2)在不影响出针缝隙，嘴口间距的情况下，上升针板。

3)密度太松4)牵拉力太小，天线，侧天线弹力不够。

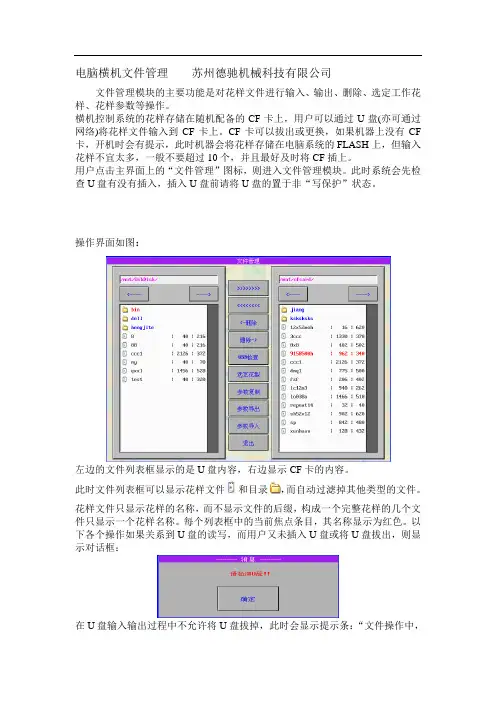

电脑横机文件管理苏州德驰机械科技有限公司文件管理模块的主要功能是对花样文件进行输入、输出、删除、选定工作花样、花样参数等操作。

横机控制系统的花样存储在随机配备的CF卡上，用户可以通过U盘(亦可通过网络)将花样文件输入到CF卡上。

CF卡可以拔出或更换，如果机器上没有CF 卡，开机时会有提示，此时机器会将花样存储在电脑系统的FLASH上，但输入花样不宜太多，一般不要超过10个，并且最好及时将CF插上。

用户点击主界面上的“文件管理”图标，则进入文件管理模块。

此时系统会先检查U盘有没有插入，插入U盘前请将U盘的置于非“写保护”状态。

操作界面如图：左边的文件列表框显示的是U盘内容，右边显示CF卡的内容。

此时文件列表框可以显示花样文件和目录，而自动过滤掉其他类型的文件。

花样文件只显示花样的名称，而不显示文件的后缀，构成一个完整花样的几个文件只显示一个花样名称。

每个列表框中的当前焦点条目，其名称显示为红色。

以下各个操作如果关系到U盘的读写，而用户又未插入U盘或将U盘拔出，则显示对话框：在U盘输入输出过程中不允许将U盘拔掉，此时会显示提示条：“文件操作中，请勿卸掉U盘”，U盘文件输入输出完成后此提示条自动消失。

1、花样文件或目录输入点击两个文件列表框中间的“>>>>>>>>”按钮，则将左边U盘红色显示的目录或者文件复制到右边的CF卡列表框中。

如果此操作是覆盖当前工作花样，则需要用户进行确认：若选择“确认”覆盖当前工作花样，系统在进入运行状态后可以按照新输入的花样继续编织，用户进行此操作时需要小心。

2、花样文件或目录输出点击两个文件列表框中间的“<<<<<<<<”按钮，则将右边CF卡红色显示的目录或者文件复制到左边的U盘列表框中。

3、删除U盘目录或者花样文件点击两个文件列表框中间的“<－删除”按钮，则将左边U盘文件列表框中红色显示的花样文件或者目录删除掉。

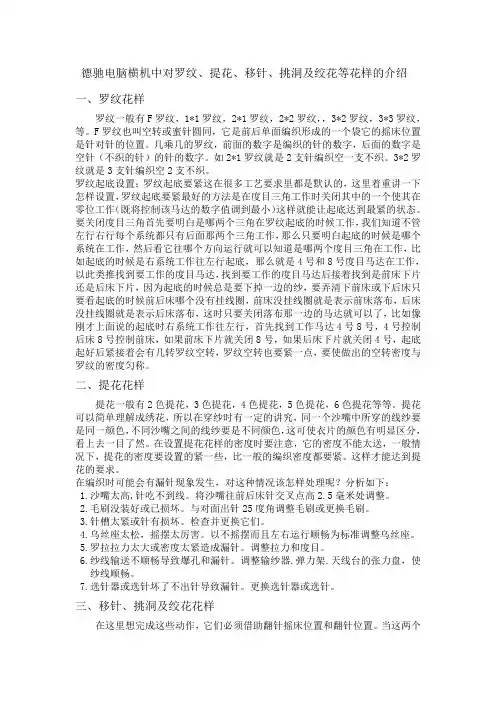

德驰电脑横机中对罗纹、提花、移针、挑洞及绞花等花样的介绍一、罗纹花样罗纹一般有F罗纹，1*1罗纹，2*1罗纹，2*2罗纹，，3*2罗纹，3*3罗纹，等。

F罗纹也叫空转或蜜针圆同，它是前后单面编织形成的一个袋它的摇床位置是针对针的位置。

几乘几的罗纹，前面的数字是编织的针的数字，后面的数字是空针（不织的针）的针的数字。

如2*1罗纹就是2支针编织空一支不织。

3*2罗纹就是3支针编织空2支不织。

罗纹起底设置；罗纹起底要紧这在很多工艺要求里都是默认的，这里着重讲一下怎样设置，罗纹起底要紧最好的方法是在度目三角工作时关闭其中的一个使其在零位工作（既将控制该马达的数字值调到最小）这样就能让起底达到最紧的状态。

要关闭度目三角首先要明白是哪两个三角在罗纹起底的时候工作，我们知道不管左行右行每个系统都只有后面那两个三角工作，那么只要明白起底的时候是哪个系统在工作，然后看它往哪个方向运行就可以知道是哪两个度目三角在工作，比如起底的时候是右系统工作往左行起底，那么就是4号和8号度目马达在工作，以此类推找到要工作的度目马达，找到要工作的度目马达后接着找到是前床下片还是后床下片，因为起底的时候总是要下掉一边的纱，要弄清下前床或下后床只要看起底的时候前后床哪个没有挂线圈，前床没挂线圈就是表示前床落布，后床没挂线圈就是表示后床落布，这时只要关闭落布那一边的马达就可以了，比如像刚才上面说的起底时右系统工作往左行，首先找到工作马达4号8号，4号控制后床8号控制前床，如果前床下片就关闭8号，如果后床下片就关闭4号，起底起好后紧接着会有几转罗纹空转，罗纹空转也要紧一点，要使做出的空转密度与罗纹的密度匀称。

二、提花花样提花一般有2色提花，3色提花，4色提花，5色提花，6色提花等等。

提花可以简单理解成绣花，所以在穿纱时有一定的讲究，同一个沙嘴中所穿的线纱要是同一颜色，不同沙嘴之间的线纱要是不同颜色，这可使衣片的颜色有明显区分，看上去一目了然。

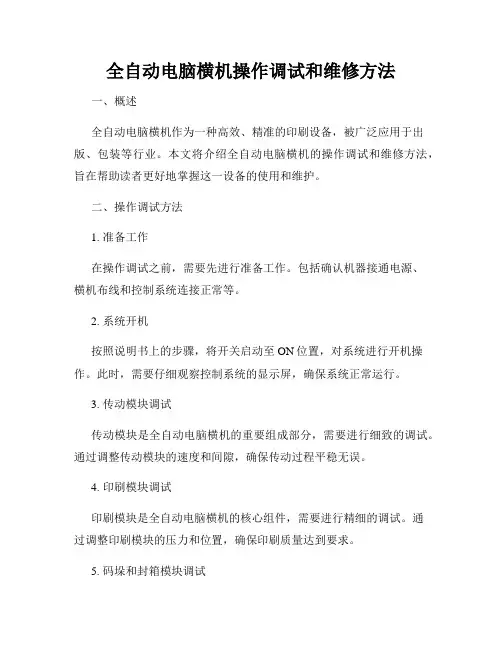

全自动电脑横机操作调试和维修方法一、概述全自动电脑横机作为一种高效、精准的印刷设备，被广泛应用于出版、包装等行业。

本文将介绍全自动电脑横机的操作调试和维修方法，旨在帮助读者更好地掌握这一设备的使用和维护。

二、操作调试方法1. 准备工作在操作调试之前，需要先进行准备工作。

包括确认机器接通电源、横机布线和控制系统连接正常等。

2. 系统开机按照说明书上的步骤，将开关启动至ON位置，对系统进行开机操作。

此时，需要仔细观察控制系统的显示屏，确保系统正常运行。

3. 传动模块调试传动模块是全自动电脑横机的重要组成部分，需要进行细致的调试。

通过调整传动模块的速度和间隙，确保传动过程平稳无误。

4. 印刷模块调试印刷模块是全自动电脑横机的核心组件，需要进行精细的调试。

通过调整印刷模块的压力和位置，确保印刷质量达到要求。

5. 码垛和封箱模块调试码垛和封箱模块是全自动电脑横机的后续工序，需要调试得当。

通过调整码垛和封箱模块的动作和位置，确保产品包装完好。

三、维修方法1. 故障诊断当全自动电脑横机出现故障时，需要进行准确的诊断，找出故障点。

可以通过观察设备工作状态和检查故障代码等方式进行诊断。

2. 维修步骤在确定故障点后，需要进行维修工作。

首先，切断电源，并确保设备处于安全状态。

然后，根据故障原因选择相应的维修方法，如更换零部件、调整传感器位置等。

最后，测试修复后的设备，确保故障彻底解决。

3. 维护保养为了保证全自动电脑横机的正常运行，需要进行定期维护保养。

包括清洁设备表面、检查传动系统润滑情况、更换耗损零部件等。

定期保养可以延长设备寿命、提高工作效率。

四、注意事项1. 安全第一在进行全自动电脑横机的操作调试和维修过程中，务必注意安全。

避免触摸带电部件、穿戴防护用品、按照相关工作规范操作等。

2. 学习与实践全自动电脑横机的操作调试和维修需要一定的专业知识，建议读者通过学习文献资料、参加培训等方式提高自身水平。

同时，累积实践经验也是关键。
