电气二次回路基础知识ppt课件

图一
Part2：电气二次回路基础知识(操作电源）
操作电源 :
二次回路的操作电源主要有直流和交流两大类。直流操作电源主要有蓄电池和硅整流直流操作电源两种。对采用交流操作的断路器应采用交流操作电源，对应的所有二次回路如保护回路继电器、信号回路设备、控制设备等均采用交流形式。直流操作电源: 蓄电池组供电的直流操作电源。蓄电池主要有铅酸蓄电池和镉镍蓄电池两种,为高压柜提供断路器控制电源及储能等保护。
1.0级
2.0级有功电度表 3.0级无功电度表
①315kV· A以下变压器低压侧计量点； ②75kW及以上电动机电能计量； ③企业内部技术经济考核（不计费）
一般测量
1.0级 3.0级
1.5级和0.5级测量仪表 2.5级测量仪表非重要回路
Part4：电气二次测量监视回路
电流互感器电流互感器的作用：由于电力设备上通过的电流大多数为数值很高的大电流，为了便于测量，采用电流互感器进行变换，其二次侧额定电流值为5A（或 1A）。一、电流互感器的极性电流互感器极性的一般采用减极性原则标注，即：一、二次绕组中的电流在铁心中产生的磁通方向相反。如右图所示，则L1与K1为一对同极性端子。电流互感器在电路中的符号如右图所示，用 “TA”来表示,一次绕组一般用一根直线表示，一次绕组和二次绕组分别标记 “●”的两个端子为同名端或同极性端。
二次回路操作电源的组成自动装置、信号回路、监测系统二次回路的操作电源继电保护高压断路器分、合闸回路及其他二次回路对操作电源的可靠性要求很高，容量要求足够大，尽可能不受供电系统运行的影响。
Part3：电气二次回路基础知识
继电保护二次回路自动迅速地将故障设备从电力系统中切除出去，或及是针对各种不正常的运行状态发出信号。对继电保护的要求 1、选择性；2、快速性；3、灵敏性；4、可靠性。继电器的作用：作用：继电器是组成继电保护装置的基本元件，当其输入达到或低于一定值时它便动作，并通过执行元件发出信号或动作于跳闸。自动重合闸保护、电动机保护几种类型。一）6kV变电所的继电保护装置 1、过流保护整定原则：按照避开被保护线路的最大工作电流来整定。过流保护在动作时间整定上采用阶梯原则。过流保护的动作时限有两种：

电气二次回路识图.ppt

4、二次设备是指对一次设备进行监察、控制、测量、调整和保护的低压设备，又称辅助设备。它包括控制、信号、测量监察、同期、继电保护装置、安全自动装置和操作电源等。
二次电路的组成
❖ 1、二次电路是对一次设备的工作进行监视、控制、测量、调节和保护。它的特殊作用决定了它所采用的保护元件元件的不同。
❖ 检查熔断器的熔体或熔丝是否选用恰当。
❖ 查盘前标签、盘后标号和设备代号等是否标志齐全、正确。
❖ 检查端子排上的各种标号是否齐全、正确。
❖ 检查盘内配线是否已绑扎、固定好。
❖ 检查控制电缆应固定牢靠，标牌齐全、清楚，备用线芯应整齐的排在线束内。
❖ 在屋外潮湿、污秽的场所，还应检查其防雨、防潮、防尘、防腐蚀等措施能否符合要求。
❖ 按用途分类：
❖ 1、测量回路、继电保护回路、开关控制及信号回路、断路器和隔离开关的电气闭锁回路及控制电源回路。
❖ 2、操动回路：包括由操作电源到断路器分、合闸线圈之间的所有有关元器件组成的回路。这些元器件如：熔断器、控制开关、中间继电器的触电和线圈、接线端子等。
❖ 3、信号回路：包括事故信号、预告信号、位置信号、继电保护及自动装置的启动、动作等信号。
❖ 2、二次电路所配置的仪器如：测量仪表、继电器、控制和信号元件、自动装置、继电保护装置电流电压互感器等。
❖ 3、二次回路把这些二次设备按一定的要求连接在一起以实现所需的逻辑功能的回路。
二次回路的分类
❖ 按电源性质分： ❖ 1、交流电流回路：电流互感器二次侧供电给测量
仪表及继电器的电流线圈等所有电流元件的全部回路。 ❖ 2、交流电压回路：由电压互感器二次侧供电给测量仪表及继电器等所有的电压线圈以及信号电源等的全部回路。 ❖ 3、直流回路：由直流电形成的控制回路等全部回路。

《电气二次回路》课件

详细描述
变电站二次回路主要包括电流、电压、功率等测量回路，以及控制、信号、保护等回路。通过二次回路，可以监测一次设备的运行状态，控制一次设备的运行方式，实现故障
定位和切除，保障电力系统的安全稳定运行。
发电机二次回路
总结词
发电机二次回路用于控制和监测发电机的运行状态，保障发电机的安全稳定运行。
详细描述
高压电动机二次回路主要包括启动、调速、保护等回路。通过二次回路，可以控制高压电动机的启动和调速，实现高压电动机的无功调节和有功控制；同时，还可以监测高压电动机的运行状态，实现高压电动机的故障定位和切除，保障高压电动机的安全稳定运行。
低压配电屏二次回路
总结词
低压配电屏二次回路用于控制和监测低压配电屏的运行状态，保障低压配电屏的安全稳定运行。
与一次回路的关系
联系
电气二次回路与一次回路是相互关联的，二次回路通过控制和调节一次设备的运行状态，实现对电力系统的控制和调节。
区别
电气二次回路的工作电压较低，通常为直流或交流100V以下，而一次回路的工作电压较高，一般为高压或超高压。此外，电气二次回路主要用于控制和调节，而一次回路主要用于输电和配电。
测量接线的分类
根据测量参数的不同，测量接线可分为电流测量接线、电压测量接线、温度测量接线等。
测量接线的特点
测量接线具有测量精度高、稳定性好、可靠性高等优点，广泛应用于各种工业自动化控制系统中。
保护接线
保护接线的原理
通过保护装置和继电器等元件，实现对一次设备的过流保护、过压保护、欠压保护
作用
电气二次回路在电力系统运行中起到至关重要的作用，它能够实现对一次设备的远程控制、调节、保护和监测，保障电力系统的安全、稳定和经济运行。

电压互感器及二次回路讲解课件

02
二次回路的基本概念
二次回路的定义与组成
定义
二次回路是指对一次设备进行监察、测量、控制、保护和调节的电气回路。
组成
包括测量仪表、继电器、控制和信号元件、自动装置、控制电缆、二次导线等。
二次回路的作用与重要性
作用
对一次设备进行控制、调节、保护和监测，确保电力系统的安全、稳定运行。
重要性
电压互感器二次短路
由于二次侧的绝缘损坏，可能导致短路，影响测量和保护装
置的正常运行。
电压互感器二次断线
由于接线端子松动、断线等原因，可能导致二次侧断线，影响测量精度和保护装置的正确动作。
电压互感器铁磁谐振
在某些特定条件下，铁芯可能发生饱和，引发谐振过电压，对设备造成损坏。
电压互感器绝缘老化
优化布局
根据实际运行情况，优化二次回路的布局，提高其可维护性和可靠性。
完善保护措施
增加或完善二次回路的保护措施，提高其抗干扰能力和安全性。
感谢您的观看
THANKS
电压互感器的工作原理
总结词
了解电压互感器的工作原理有助于更好地理解其在电力系统中的作用。
详细描述
电压互感器的工作原理基于电磁感应定律和全电流定律。当一次侧线圈通过交流电流时，产生交变磁场，交变磁场在二次侧线圈中产生感应电动势。通过调整一次侧和二次侧的匝数比，可以按比例降低高电压，同时保证二次侧的输出电压在可测量的范围内。
运行方式三
调试运行方式。主要用于调试和试验，以检验二次回路的正确性和可靠性。
03
电压互感器在二次回路中的应用
电压互感器在电力系统中的作用
电压测量
电压互感器可以将高电压转换为低电压，便于测量和监测。

电压互感器介绍 ppt课件

ppt课件
1
按工作原理，电压互感器可分为：
❖电磁式电压互感器
▪电力变压器型，原理和普通变压器相似； ▪适用于6kV－110kV系统； ▪价格贵，容量大，误差小（相对于后者） ❖电容式电压互感器，简称CVT
▪电容分压型； ▪适用于110kV－500kV系统； ▪价格低，容量小，误差大
ppt课件
2
1.电磁式电压互感器的工作原理
±10 ±20 ±40 不规定
±120 ±240
(0.8～1.2)U1N (0.05～1)U1N
(0.25～1)S2N cosφ2=0.8
电压互感器的准确级和误差限值
ppt课件
6
②电压互感器的额定容量S2N
❖ 同一台电压互感器工作在不同准确级时，会有不同的额定容量，即可以带不同范围的额定二次阻抗。
电压互感器介绍
电压互感器（PT，potential transformer）将电力系统中的高电压变换为低电压。主要是给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能。因此电压互感器的容量很小，一般都只有几伏安、几十伏安。
电压互感器一次绕组并接于一次系统，相当于一个复边开路的变压器，二次负载变化并不会影响一次系统的相应电压。
✓ 电磁式电压互感器的工作原理、构造和连接方法都和普通电力变压器相同。
✓ 其主要区别在于电压互感器的容量很小，通常只有几十到几百伏安。
✓ 一次绕组匝数N1很多，二次绕组匝数N2较少
✓ 二次绕组所接负载的阻抗较大， TV近似运行于空载状态
✓ 电压互感器的一、二次电压之比称
为电压互感器的额定变比
JDJ-10型油浸式单相TV
JSJW-10型油浸式三相五柱式TV

第1章-互感器及其二次回路

三、电流互感器的极性
电流互感器极性端标注的方法和符号如图，即“头进头出”。
电流互感器的极性标注
复习
四、电流互感器的接线方式三相星形接线
两相V形(不完全星形）接线
三相三角形接线三相零序接线
负载电流
Koc= 二次绕组电流
复习
四、电流互感器的几个概念 1.误差电流互感器的电流误差(%)。
I nTA I 2 I1 100% I1
压线圈，导线较细，阻抗较大，负载电流很小。所以电压互感器正常运行时近似于空载运行。
4.电压互感器二次侧不允许短路由于电压互感器内阻抗很小，若二次回路短路时，会出
现危险的过电流，将损坏二次设备和危及人身安全。
复习
三、电压互感器的极性及接线方式（一）电压互感器的极性
电压互感器的极性端采用减极性法标注；同名端表示在某一瞬间，两端子同时达到最高或最低电位；
电压互感器带上负载后，一、二次电流方向是“头进头出” 。
复习
第二节电压互感器二次回路
对电压互感器二次回路的要求（1）电压互感器的接线方式应满足测量仪表、远动装置、继电保
护和自动装置检测回路的具体要求。（2）应装设短路保护。（3）应有一个可靠的接地点。（4）应有防止从二次回路向一次回路反馈电压的措施。（5）对于双母线上的电压互感器，应有可靠的二次切换回路。
3.10%误差曲线
Байду номын сангаас
10%误差曲线是在保证电流互感器电流误差不超过-10%条件下，
一次电流倍数
m(与I1电) 流互感器二次允许负载阻抗的关系曲线。 IN
复习
图1-19 电流互感器10%误差曲线
复习
第四节电流互感器二次回路

二次电压并列回路.ppt

通过电压互感器二次侧向不带电的母线充电称为电压互感器二次回路反充电。如220kV电压互感器，变比为2200 ，停电的一次母线即使未接地，其阻抗(包括母线电容及绝缘电阻)虽然较大，假定为1MΩ，但从电压互感器二次测看到的阻抗只有1000000／(2200)2=0.2Ω，近乎短路，故反充电电流较大，将造成运行中电压互感器二次侧小开关跳开或熔断器熔断，使运行中的保护装置失去电
如220kv电压互感器变比为2200停电的一次母线即使未接地其阻抗包括母线电容及绝缘电阻虽然较大假定为1m但从电压互感器二次测看到的阻抗只有10000002200202近乎短路故反充电电流较大将造成运行中电压互感器二次侧小开关跳开或熔断器熔断使运行中的保护装置失去电压且使并列装置因承担充电电流发热烧毁
目前微机保护零序方向继电器都采用自产方式获取。一般故障录波器会采用开口三角处的零序电压。如图中故障录波器 YS88A就接入了I、II母开口三角电压L630和L640。
开口三角二次回路不得装有空气开关或熔断器。因为系统正常运行时电压很小或无电压，当空气开关跳闸或熔断器熔断时，无法检测。但为了检测开口三角电压的极性和做零序方向保护相量试验需要，通常设计了开口三角试验抽取回路，并设有空气开关，注意两者的区分。如果回路未接任何负载时开口三角处不得短接。否则当系统发生接地故障时，会影响其他二次绕组的正确测量，若长时间接地还会烧坏二次绕组。
1YQJ3-1 1YQJ3-4
YQX -31J
N-600
L-640 L1-640I
2YQJ3-1 2YQ
第一套开关保护 CSI–101C
故障录波器 YS88A
第一套母差保护 RCS–915CT
母差保护电压判别RCS–918A

《电压互感器》PPT课件

关键技术参数
额定电压比
指一次绕组和二次绕组额定电压的比值，是电压互感器的基本参
数之一。
准确级
表示电压互感器在额定工作条件下的误差限值，通常以百分比表示。
额定负荷
指二次绕组在额定工作条件下所允许的最大负荷，通常以视在功率表示。
绝缘水平
表示电压互感器各绕组之间以及绕组对地之间的绝缘强度，通常以工频耐压和雷电冲击耐压表示。
05
CATALOGUE
电压互感器选型与使用注意事项
选型原则与建议
根据测量精度要求选择
确保所选互感器满足系统或设备的测量精度要求。
考虑负载能力
根据实际需求选择具有适当负载能力的互感器，避免过载或欠载。
兼容性
确保所选互感器与现有系统或设备兼容，以便顺利集成。
可靠性
选择经过验证的、具有高可靠性的互感器品牌和型号。
安装调试要点
安装前检查
在安装互感器之前，应对其外观、接线端子等进行检查，确保完好无损。
调试与校验
在安装完成后，应对互感器进行调试和校验，确保其正常工作并满足测量精度要求。
正确接线
按照互感器接线图正确接线，注意区分输入、输出和接地端子。
维护保养策略
定期检查
定期对互感器进行检查，包括外观、接线端子、绝缘性能等。
二次回路故障
二次回路开路或短路，导致互感器无法正常工作。
铁芯故障
铁芯饱和或磁路故障，导致互感器误差增大或产生异常声音。
接线错误
互感器接线错误或松动，导致测量不准确或无法测量。
诊断方法与步骤
观察法
通过观察互感器的外观、声音、气味等异常现象，初步判断故障类型。
比较法

二次回路讲解PPT课件

电气二次回路
二次设备：是对一次设备及系统进行控制、调节、保护和监测的设备。它包括：控制设备、继电保护和安全自动装置、测量仪表、信号设备等。
二次回路：由二次设备互相连接，构成对一次设备进行监测、控制、调节和保护的电气回路称为二次回路。
控制回路：由控制开关与控制对象（如断路器、隔离开关）的传递机构、执行（或操作）机构组成。其作用是对一次设备进行“合”、“分”操作。
1）屏面布置图
屏面布置图是指从屏的正面看，按一定的比例绘出屏上各设备的安装位置、外形尺寸及中心线的尺寸，并附有设备表，以便制造厂备料和安装加工的正视图。图中各设备的排列位置和相互间尺寸要和实际相符。
2）屏后接线图
屏后接线图是表明屏内各设备之间的连接情况，以及和端子排的连接情况；标明各设备的代号、安装单位和型号规格，较复杂的设备应绘是表明屏内设备和屏外设备连接关系以及屏上需要装设的端子类型、数目以及排列顺序的图。
4）解释性图
解释性图是除了原理图、布置图和安装图以外根据实际需要绘制的图纸。常用的解释性图有表示生产工艺流程的示意图；表示操作及动作构成的逻辑框图；电力系统继电保护、自动装置及测量仪表的配置图；二次电缆联系图以及二次系统图等。
1）归总式原理接线图
它有如下特点：接线图中的全部仪表、
继电器等设备以整体的形式来表示；接线图将交流电压、电流回路和直流电源之间的联系综合地表达在一起；一次回路的有关部分也画在接线图中，这样可清晰地表明二次回路对一次回路的辅助作用。其缺点是不能表明元件的内部接线、端子标号及导线连接方法等，不能用作施工图纸。
调节回路：是指调节型自动装置。如由 VQC系统对主变进行有载调压、对电容器进行投切的装置，发电机的励磁调节装置。它是由测量机构、传送机构、调节器和执行机构组成。其作用是根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

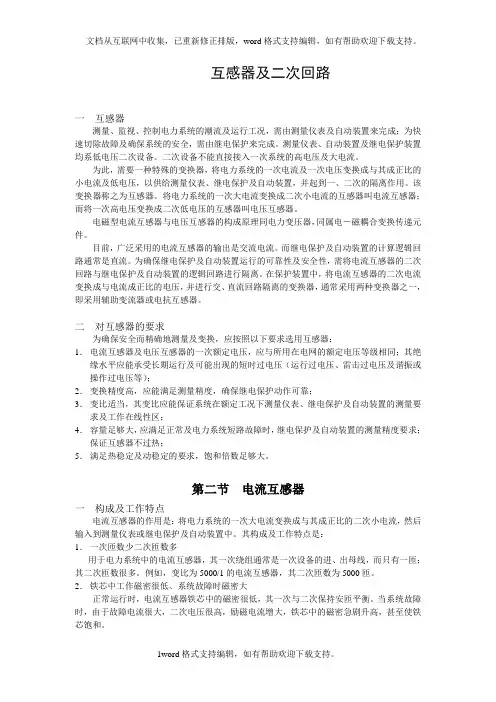

互感器和二次回路

互感器及二次回路一互感器测量、监视、控制电力系统的潮流及运行工况，需由测量仪表及自动装置来完成；为快速切除故障及确保系统的安全，需由继电保护来完成。

测量仪表、自动装置及继电保护装置均系低电压二次设备。

二次设备不能直接接入一次系统的高电压及大电流。

为此，需要一种特殊的变换器，将电力系统的一次电流及一次电压变换成与其成正比的小电流及低电压，以供给测量仪表、继电保护及自动装置，并起到一、二次的隔离作用。

该变换器称之为互感器。

将电力系统的一次大电流变换成二次小电流的互感器叫电流互感器；而将一次高电压变换成二次低电压的互感器叫电压互感器。

电磁型电流互感器与电压互感器的构成原理同电力变压器，同属电－磁耦合变换传递元件。

目前，广泛采用的电流互感器的输出是交流电流。

而继电保护及自动装置的计算逻辑回路通常是直流。

为确保继电保护及自动装置运行的可靠性及安全性，需将电流互感器的二次回路与继电保护及自动装置的逻辑回路进行隔离。

在保护装置中，将电流互感器的二次电流变换成与电流成正比的电压，并进行交、直流回路隔离的变换器，通常采用两种变换器之一，即采用辅助变流器或电抗互感器。

二对互感器的要求为确保安全而精确地测量及变换，应按照以下要求选用互感器：1．电流互感器及电压互感器的一次额定电压，应与所用在电网的额定电压等级相同；其绝缘水平应能承受长期运行及可能出现的短时过电压（运行过电压、雷击过电压及谐振或操作过电压等）；2．变换精度高，应能满足测量精度，确保继电保护动作可靠；3．变比适当，其变比应能保证系统在额定工况下测量仪表、继电保护及自动装置的测量要求及工作在线性区；4．容量足够大，应满足正常及电力系统短路故障时，继电保护及自动装置的测量精度要求；保证互感器不过热；5．满足热稳定及动稳定的要求，饱和倍数足够大。

第二节电流互感器一构成及工作特点电流互感器的作用是：将电力系统的一次大电流变换成与其成正比的二次小电流，然后输入到测量仪表或继电保护及自动装置中。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

7
电压互感器二次侧熔丝熔断原因
1、因人为原因引起的各种二次回路短路 2、保护及自动装置元件损坏，引起电压二次回路短路。 3、二次回路导线受潮、腐蚀及损伤而发生一相接地，及二相接地短路故障。
4、电压互感器内部存在着金属性短路，也会造成电压互感器二次回路短路。
二次熔丝熔断时，运行人员应及时更换二次熔丝。若再次熔断，则不应再更换，应查明原因后再处理。此时禁止进行两台TV二次侧的并列操作，防止将故障引入另一台 TV。
6.2 220kV母线电压互感器无隔离开关时，系统有条件，可利用线路与母线配合操作，用对侧线路断路器代母线一并充电或停电。
高压电压互感Leabharlann 及其二次回路电压互感器及其二次回路的重要性：
电压互感器作为一重要的一次设备在电力系统中发挥着重要的作用。同时，因为电压互感器是一种公用设备，无论是互感器本身出现问题或是其二次回路出现问题，都将给整个二次系统带来严重影响。保障电压互感器及其二次回路的稳定运行至关重要。
电压互感器的作用
N2
比较恒定，接于高阻抗的测量仪表和继电器电压线圈，正常运行时，电压互感
U2
器接近于空载状态。
（2）电压互感器的变比电压互感器一、二次线圈额定电压之比，称为电压互感器的额定变比，即
Kn=U1n/U2n
其中，一次线圈额定电压U1n是电网的额定电压（10、35、110、220、500KV等），二次电压则统一定为100(或100/ 3 )V，所以Kn也标准化。（3）电压互感器的分类
10
6、220kV空载母线停送电操作时（带电压互感器），由于断路器触头间并联电容与母线电压式互感器极易发生串联谐振过电压，造成电压互感器暴炸。因此要求：
6.1 220kV母线电压互感器有隔离开关时，母线充电之后，再合电压互感器隔离开关送电；空载母线停电时，先拉开电压互感器隔离开关，再拉断路器，母线停电。
接地的系统中，虽然电压互感器一次绕组中性点接地，但并不表示该系统中
性点接地。
5
电压互感器的保护措施
60kV及以下系统，一次侧一般经过隔离开关和熔断器接入高压电网。电压互感器一次侧熔断器的作用：（1）保护电压互感器本身，当电压互感器本身故障时，熔断器迅速熔断，防止事故扩大；（2）防止高压电网受电压互感器本身及其引线的影响。 110kV及以上系统，电压互感器一次侧不装熔断器（1）主要原因是考虑到系统灭弧问题较大，熔断器的断流容量亦很难满足要求，熔断器
制造困难；（2）这一类互感器采用单相串级式，绝缘强度高，发生事故的可能性比较小；（3）110kV及以上系统，中性点一般采用直接接地，接地故障时，瞬时跳闸，不会过电
压运行。电压互感器的二次侧：（1）装设熔断器或低压断路器，当电压互感器二次侧及回路发生故障时，能够快速熔
断或切断，保证电压互感器不遭受损坏及不造成保护误动。（2）计量、测量二次绕组装设熔断器。（3）保护用二次绕组装设快速低压断路器。
1.将电力系统的一次电压按一定的变比缩小为要求的二次电压，供各种二次设备使用。
2.使二次设备与一次高压隔离，保证人身和设备的安全。
电磁式电压互感器的工作原理
（1）工作原理
U1
N1
电压互感器的主要结构和工作原理类似
于变压器。如图所示，电压互感器的一
次线圈匝数N1很多，并接于被测高压电
网上，二次线圈匝数N2较少，二次负荷
9
4、双母线各有一组电压互感器，在母线元件倒闸操作时，保护装置用的交流电压应与元件所在母线相一致。 5、二次电压回路使用中间继电器，由隔离开关辅助触点联动实现自动切换方式时： 5.1 当两组电压切换继电器同时动作供给电压时应发出信号，此时不允许操作母联断路器。（双母线运行的保护都有“切换继电器同时动作”这一信号） 5.2 当电压自动切换回路发生不正常现象时，应报告调度，将涉及范围的保护停用或切换到另一组母线电压回路上，然后才能进行处理。 5.3 运行中的隔离开关不允许进行辅助触点维修工作。
1.按照结构分类：
三相三柱式三相式
三相五柱式
单相电压互感器 2.按照安装位置不同
母线PT:测量母线电压线路PT:测量线路电压
3.按照原理分类电磁式电压互感器电容式电压互感器
3
(4)单相电压互感器的接线方式 1.两个单相电压互感器接成V-V形接线方式
ABC
··
a
100V
b ··
c
两个电压互感器分别接于线电压UAB和UBC上，一次绕组不能接地，二次绕组为安全，一端接地，这种接线方式适用于中性点非直接接地或经消弧线圈接地系统。 1) 只用两个单相电压互感器可以得到对称的三个线电压； 2）不能测量相电压； 3）一次绕组接入系统线电压，二次绕组电压为100V。当继电保护装置和测量表计
8
电压互感器操作注意事项
1、电压互感器送电时必须先合一次侧后合二次侧，停电时先停二次侧后停一次侧，防止反送电危及设备安全。（反充电：运行中的电压互感器由二次向不带电的电压互感器反充电，造成运行中电压互感器二次熔断器熔断，低压开关跳开,引起保护装置及自动装置失压） 2、两段PT二次并列时，一次必须先并列（防止反充电）。 3、在倒换PT前必须先将PT并列运行。（防止二次设备在PT倒换过程中失压）。
6
电压互感器高压侧熔丝熔断原因分析
1、互感器内部线圈发生匝间、层间或相间短路及一相接地故障。 2、电压互感器一、二次回路故障，可能造成电压互感器过流。 3、中性点接地系统中发生一相接地时，其他两相电压升高
3 倍；或者由于间歇性电弧接地，可能产生数倍的过电压
。使互感器铁芯饱和，电流增加造成熔丝熔断。 4、系统发生铁磁谐振。在中性点不接地系统中，由于发生单相接地或用户电压互感器数量的增加，使母线或线路的电容与电压互感器的电感构成振荡回路，引起谐振，造成过压、过流。
只需用线电压时，可采用这种接线方式。
4
2.三个单相电压互感器接成星形接线方式
·•
。i
•
·
Ua
。n
UA
·
a
•
· ·U• b
UB
·
b
•
• · ·U c
UC
·
c
n
一次绕组接成星形,互感器接于相－地之间,因此,测量的是相对地电压,而并非各相与中性点之间电压，一次绕组接地属于工作接地。
电压互感器的一次绕组阻抗极高，即使是在中性点直接接地或经消弧线圈
