电压互感器及二次回路设备选择

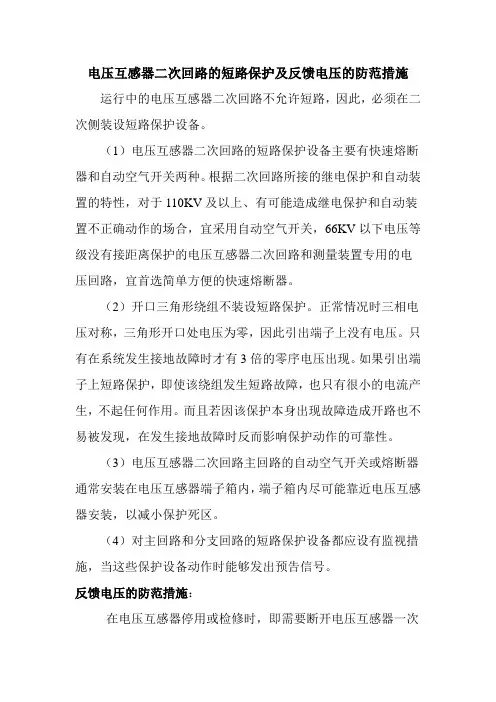

电压互感器二次回路的短路保护及反馈电压的防范措施运行中的电压互感器二次回路不允许短路，因此，必须在二次侧装设短路保护设备。

（1）电压互感器二次回路的短路保护设备主要有快速熔断器和自动空气开关两种。

根据二次回路所接的继电保护和自动装置的特性，对于110KV及以上、有可能造成继电保护和自动装置不正确动作的场合，宜采用自动空气开关，66KV以下电压等级没有接距离保护的电压互感器二次回路和测量装置专用的电压回路，宜首选简单方便的快速熔断器。

（2）开口三角形绕组不装设短路保护。

正常情况时三相电压对称，三角形开口处电压为零，因此引出端子上没有电压。

只有在系统发生接地故障时才有3倍的零序电压出现。

如果引出端子上短路保护，即使该绕组发生短路故障，也只有很小的电流产生，不起任何作用。

而且若因该保护本身出现故障造成开路也不易被发现，在发生接地故障时反而影响保护动作的可靠性。

（3）电压互感器二次回路主回路的自动空气开关或熔断器通常安装在电压互感器端子箱内，端子箱内尽可能靠近电压互感器安装，以减小保护死区。

（4）对主回路和分支回路的短路保护设备都应设有监视措施，当这些保护设备动作时能够发出预告信号。

反馈电压的防范措施：
在电压互感器停用或检修时，即需要断开电压互感器一次
侧隔离开关，又要切断电压互感器二次回路，以防二次侧向一次侧反冲电，在一次侧引起高电压，造成人身和设备事故。

因此，在电压互感器二次回路必须采取技术措施防止反馈电压产生。

对于N相接地的电压互感器，除接地的N相外，其他各相引出端都应由该电压互感器隔离开关辅助动合触电控制，当电压互感器停电检修时，在断开一次侧隔离开关的同时，二次侧回路野营自动断开。

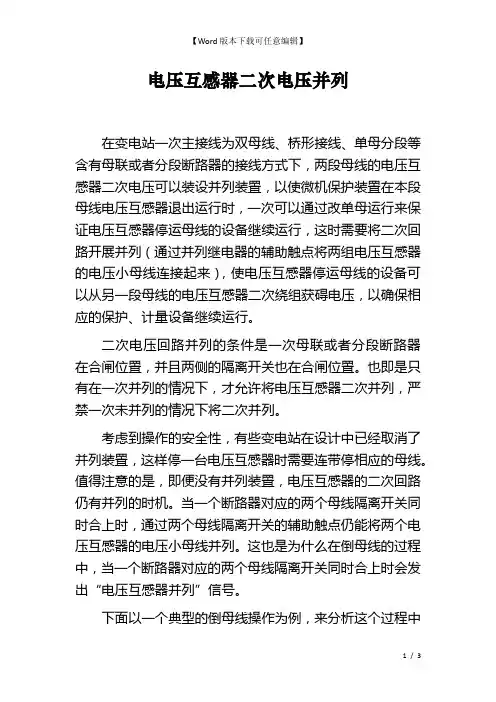

电压互感器二次电压并列在变电站一次主接线为双母线、桥形接线、单母分段等含有母联或者分段断路器的接线方式下，两段母线的电压互感器二次电压可以装设并列装置，以使微机保护装置在本段母线电压互感器退出运行时，一次可以通过改单母运行来保证电压互感器停运母线的设备继续运行，这时需要将二次回路开展并列（通过并列继电器的辅助触点将两组电压互感器的电压小母线连接起来），使电压互感器停运母线的设备可以从另一段母线的电压互感器二次绕组获碍电压，以确保相应的保护、计量设备继续运行。

二次电压回路并列的条件是一次母联或者分段断路器在合闸位置，并且两侧的隔离开关也在合闸位置。

也即是只有在一次并列的情况下，才允许将电压互感器二次并列，严禁一次未并列的情况下将二次并列。

考虑到操作的安全性，有些变电站在设计中已经取消了并列装置，这样停一台电压互感器时需要连带停相应的母线。

值得注意的是，即便没有并列装置，电压互感器的二次回路仍有并列的时机。

当一个断路器对应的两个母线隔离开关同时合上时，通过两个母线隔离开关的辅助触点仍能将两个电压互感器的电压小母线并列。

这也是为什么在倒母线的过程中，当一个断路器对应的两个母线隔离开关同时合上时会发出“电压互感器并列”信号。

下面以一个典型的倒母线操作为例，来分析这个过程中的电压互感器并列。

倒母线的基本操作顺序是：①投入母差互联；②拉开母联控制电源开关，检查母联断路器应合上；③倒母线；④合上母联控制电源开关；⑤退出母差互联；⑥拉开电压互感器二次；⑦拉开母联断路器、隔离开关；⑧拉开电压互感器一次隔离开关；⑨合母线接地开关。

因为倒母线的过程中是“先合后拉”，当同一出线的两条母线隔离开关都合上时，电压二次并列。

因为二次并列时要求一次必须是并列的，所以在倒母线之前必须检查母联断路器应合上，同时还要将母联断路器的控制电源拉开，防止在倒母线过程中出现母联断路器跳开的情况。

下面分析在倒母线的过程中，电压互感器二次并联时母联断路器跳开，将会发生的情况。

第1章互感器及其二次回路互感器电压互感器电流互感器是一次回路和二次回路的联络设备。

一次回路的高电压、大电流二次回路的低电压、小电流作用接入方式变换作用电气隔离作用高电压、大电流变换为标准的低电压、小电流。

如100V，5A，1A将二次设备与一次设备相隔离，保证了设备和人身安全电压互感器一次绕组以并联形式接入一次回路；二次负荷以并联形式接在电压互感器的二次绕组回路，阻抗很大。

电流互感器一次绕组以串联形式接入一次回路；二次负荷以串联形式接在电流互感器的二次绕组回路，阻抗很小。

本章内容电压互感器二次回路电压互感器的结构电压互感器二次回路的要求电压互感器的接线方式二次侧接地方式二次回路的短路保护反馈电压的防范电压小母线设置二次回路的断线信号装置交流电网的绝缘监察二次回路的切换电流互感器二次回路电流互感器二次回路的要求电流互感器的接线方式二次侧接地保护二次回路开路的防范电流互感器的二次负载1-1 电压互感器二次回路电压互感器的结构1.单相式电压互感器的结构2.三相式电压互感器的结构3.由电容分压器与单相式电压互感器构成的电容式电压互感器三个单相三绕组电容式互感器构成的接线电压互感器的特点1.二次绕组的领定电压当一次绕组电压等于额定值时主二次绕组（Y 形接线者）：额定线电压为100V ，额定相电压为V 。

辅助二次绕组（Δ形接线者）额定相电压：用于35kV 及以下中性点不直接接地系统，额定相电压为100/3V 用于110kV 及以上中性点直接接地系统为100V 2. 正常运行时近似空载状态3.二次侧不允许短路4.电压互感器的变比(一、二次侧额定相电压之比，近似等于一二次绕组匝比)若电压互感器一次绕组为ω1匝，额定相电压为U IN ；二次绕组为ω2匝，倾定相电压为U 2N ，则变比n Tv 为3/1003/100因此电压互感器的变比1-1 电压互感器二次回路1-1-1 电压互感器二次回路的基本要求（1）电压互感器的接线方式应满足测量仪表、远动装置、继电保护和自动装置的具体要求。

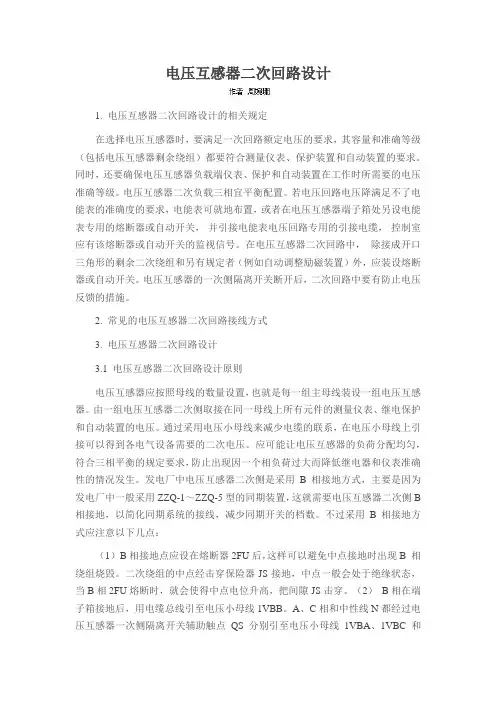

电压互感器二次回路设计1. 电压互感器二次回路设计的相关规定在选择电压互感器时，要满足一次回路额定电压的要求，其容量和准确等级（包括电压互感器剩余绕组）都要符合测量仪表、保护装置和自动装置的要求。

同时，还要确保电压互感器负载端仪表、保护和自动装置在工作时所需要的电压准确等级。

电压互感器二次负载三相宜平衡配置。

若电压回路电压降满足不了电能表的准确度的要求，电能表可就地布置，或者在电压互感器端子箱处另设电能表专用的熔断器或自动开关，并引接电能表电压回路专用的引接电缆，控制室应有该熔断器或自动开关的监视信号。

在电压互感器二次回路中，除接成开口三角形的剩余二次绕组和另有规定者（例如自动调整励磁装置）外，应装设熔断器或自动开关。

电压互感器的一次侧隔离开关断开后，二次回路中要有防止电压反馈的措施。

2. 常见的电压互感器二次回路接线方式3. 电压互感器二次回路设计3.1 电压互感器二次回路设计原则电压互感器应按照母线的数量设置，也就是每一组主母线装设一组电压互感器。

由一组电压互感器二次侧取接在同一母线上所有元件的测量仪表、继电保护和自动装置的电压。

通过采用电压小母线来减少电缆的联系，在电压小母线上引接可以得到各电气设备需要的二次电压。

应可能让电压互感器的负荷分配均匀，符合三相平衡的规定要求，防止出现因一个相负荷过大而降低继电器和仪表准确性的情况发生。

发电厂中电压互感器二次侧是采用B相接地方式，主要是因为发电厂中一般采用ZZQ-1～ZZQ-5型的同期装置，这就需要电压互感器二次侧B 相接地，以简化同期系统的接线，减少同期开关的档数。

不过采用B相接地方式应注意以下几点：（1）B相接地点应设在熔断器2FU后，这样可以避免中点接地时出现B 相绕组烧毁。

二次绕组的中点经击穿保险器JS接地，中点一般会处于绝缘状态，当B相2FU熔断时，就会使得中点电位升高，把间隙JS击穿。

（2）B相在端子箱接地后，用电缆总线引至电压小母线1VBB。

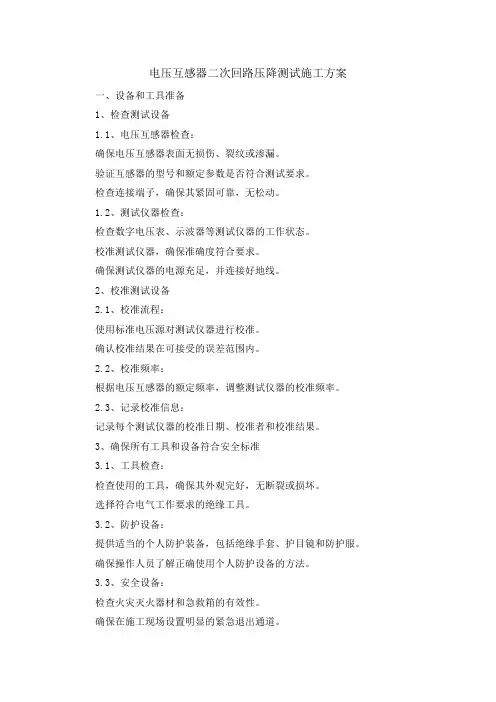

电压互感器二次回路压降测试施工方案一、设备和工具准备1、检查测试设备1.1、电压互感器检查：确保电压互感器表面无损伤、裂纹或渗漏。

验证互感器的型号和额定参数是否符合测试要求。

检查连接端子，确保其紧固可靠，无松动。

1.2、测试仪器检查：检查数字电压表、示波器等测试仪器的工作状态。

校准测试仪器，确保准确度符合要求。

确保测试仪器的电源充足，并连接好地线。

2、校准测试设备2.1、校准流程：使用标准电压源对测试仪器进行校准。

确认校准结果在可接受的误差范围内。

2.2、校准频率：根据电压互感器的额定频率，调整测试仪器的校准频率。

2.3、记录校准信息：记录每个测试仪器的校准日期、校准者和校准结果。

3、确保所有工具和设备符合安全标准3.1、工具检查：检查使用的工具，确保其外观完好，无断裂或损坏。

选择符合电气工作要求的绝缘工具。

3.2、防护设备：提供适当的个人防护装备，包括绝缘手套、护目镜和防护服。

确保操作人员了解正确使用个人防护设备的方法。

3.3、安全设备：检查火灾灭火器材和急救箱的有效性。

确保在施工现场设置明显的紧急退出通道。

3.4、绝缘材料：准备符合电气安全标准的绝缘材料，用于在测试期间保护操作人员和设备。

二、施工前准备1、断开电源：在开始任何施工步骤之前，确保将待测试的电压互感器断开电源。

这可以通过关闭相关断路器或隔离开关来实现。

2、安全隔离互感器：在电压互感器上设置有效的安全隔离措施，例如锁定开关，以防止意外通电。

确保所有相关人员明白互感器处于隔离状态。

3、工作区域清理：清理工作区域，确保没有杂物或其他可能影响施工安全的障碍物。

确保工作区域干燥，以防电气设备的潮湿。

4、准备工作许可证：获取必要的工作许可证，确保在测试期间没有人员进入工作区域，以降低意外风险。

5、通知相关人员：通知现场所有相关人员关于测试即将开始的信息，确保他们了解施工活动并采取适当的安全措施。

6、互感器技术资料准备：收集并准备电压互感器的技术资料，包括额定参数、连接方式和技术规格。

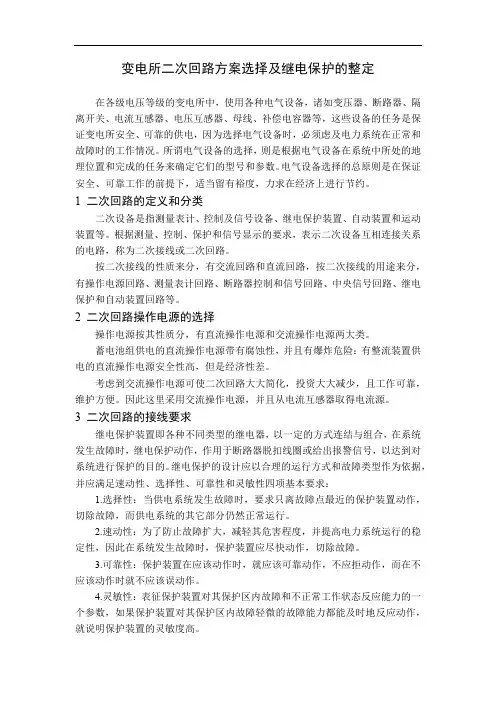

变电所二次回路方案选择及继电保护的整定在各级电压等级的变电所中，使用各种电气设备，诸如变压器、断路器、隔离开关、电流互感器、电压互感器、母线、补偿电容器等，这些设备的任务是保证变电所安全、可靠的供电，因为选择电气设备时，必须虑及电力系统在正常和故障时的工作情况。

所谓电气设备的选择，则是根据电气设备在系统中所处的地理位置和完成的任务来确定它们的型号和参数。

电气设备选择的总原则是在保证安全、可靠工作的前提下，适当留有裕度，力求在经济上进行节约。

1 二次回路的定义和分类二次设备是指测量表计、控制及信号设备、继电保护装置、自动装置和运动装置等。

根据测量、控制、保护和信号显示的要求，表示二次设备互相连接关系的电路，称为二次接线或二次回路。

按二次接线的性质来分，有交流回路和直流回路，按二次接线的用途来分，有操作电源回路、测量表计回路、断路器控制和信号回路、中央信号回路、继电保护和自动装置回路等。

2 二次回路操作电源的选择操作电源按其性质分，有直流操作电源和交流操作电源两大类。

蓄电池组供电的直流操作电源带有腐蚀性，并且有爆炸危险：有整流装置供电的直流操作电源安全性高，但是经济性差。

考虑到交流操作电源可使二次回路大大简化，投资大大减少，且工作可靠，维护方便。

因此这里采用交流操作电源，并且从电流互感器取得电流源。

3 二次回路的接线要求继电保护装置即各种不同类型的继电器，以一定的方式连结与组合，在系统发生故障时，继电保护动作，作用于断路器脱扣线圈或给出报警信号，以达到对系统进行保护的目的。

继电保护的设计应以合理的运行方式和故障类型作为依据，并应满足速动性、选择性、可靠性和灵敏性四项基本要求：1.选择性：当供电系统发生故障时，要求只离故障点最近的保护装置动作，切除故障，而供电系统的其它部分仍然正常运行。

2.速动性：为了防止故障扩大，减轻其危害程度，并提高电力系统运行的稳定性，因此在系统发生故障时，保护装置应尽快动作，切除故障。

二次接线iec标准
二次接线IEC标准主要是对电力系统中二次回路及其设备、元件的技术要求进行规范，确保系统的安全、稳定和可靠运行。

具体来说，二次接线IEC标准包括以下内容：
1.回路设计：IEC标准规定了二次回路的接线方式、回路编号、设备配置等，
确保回路设计的合理性和规范性。

2.设备选型：IEC标准对二次回路的设备选型提出了要求，包括断路器、隔离
开关、电流互感器、电压互感器等设备的选型原则和性能参数。

3.接线要求：IEC标准对二次回路的接线方式、接线端子、线缆颜色等提出了
明确要求，确保接线的规范性和准确性。

4.保护装置：IEC标准对保护装置的设置和整定值提出了要求，以确保在故障
情况下能够正确动作，保护设备和人身安全。

5.绝缘要求：IEC标准对二次回路的绝缘性能提出了要求，包括绝缘电阻、耐
压试验等，以确保系统的绝缘安全。

总之，二次接线IEC标准是电力系统二次回路设计、施工和运行的重要依据，对于确保电力系统的安全、稳定和可靠运行具有重要意义。

10KVⅡ段母线电压互感器二次接线图分析摘自本人撰写的《余热（下册）》一、主要设备及元件图中的主要设备及元件有：高压熔断器1FU～3FU；电压互感器1TV；消谐器XXQ1；过电压保护击穿保险JB；二次回路熔断器1FU1～1FU3；PT并列装置7n（型号：NDP300B）；交流微型断路器Q1、Q；Ⅰ、Ⅱ段母线及母联隔离刀闸手车运行位置开关YW；直流微型断路器7DK；手动转换开关7KK；控制小母线+KM、-KM；10KV130 (15AH)母联断路器QF的常开、常闭辅助接点。

二、电压互感器1TV的接线方式1.电压互感器1TV的一次侧采用Y形接线、中性点经消谐器接地的接线方式。

2.电压互感器1TV的二次侧有两个绕组：第一个绕组采用Y形接线、b相直接接“地”、中性点经击穿保险JB接“地”的接线方式。

JB的作用：在正常工作电压范围时，JB对“地”的绝缘电阻很大，中性点与“地”之间为开路状态；当绕组因故障过电压时，击穿保险被击穿，中性点与“地”之间为短路接“地”状态，使二次设备及元件得到保护。

第二个绕组采用开口三角形的接线方式。

在开口三角端的L611与B600量线之间，并接了一台消谐器XXQ1。

消谐器的作用：当线路或母线参数改变以及因单相接地而产生谐振时，该装置能够区分故障类别，在消除谐振的同时发出报警信号。

三、并列装置的外部接线（一）Ⅰ、Ⅱ段母线二次交流回路1.引自Ⅰ段母线173 (7AH) PT柜的ⅠA611、ⅠB611、ⅠC611、ⅠL611、ⅠN630这5回电压出线，经微型断路器Q，分别接入并列装置的1X1、1X3、1X5、1X7、1X9号输入端子；引自Ⅱ段母线174 (16AH)PT柜的ⅡA611、ⅡB611、ⅡC611、ⅡL611、ⅡN630这5回电压出线，分别接入并列装置的1X11、1X13、1X15、1X17、1X19号输入端子。

2.并列装置的1X2、1X4、1X6、1X8、1X10号输出端子，分别与Ⅰ段电压小母线1YMa、1YMb、1YMc、1YML、1YMn连接：并列装置的1X12、1X14、1X16、1X18、1X20号输出端子, 分别与Ⅱ段电压小母线1YMa、1YMb、1YMc、1YML、1YMn连接。

电压互感器二次回路保护配置原则
电压互感器二次回路保护配置原则
１.在电压互感器二次回路的出口，应装设总熔断器或自动开关，用以切除二次回路的短路故障。

2.自动调节励磁装置及励磁用的电压互感器的二次侧不得装设熔断器。

因为熔断器熔断会使它们拒动或误动。

3.电压互感器二次回路发生故障，二次自动开关动作或二次熔断切除故障，未及时发现二次回路已断开可能使保护装置和自动装置发生误动或拒动，因此应装设监视电压回路完好的装置。

此时宜用自动开关作为短路保护，并利用其辅助接点发信号。

4.在正常运行时，电压互感器一次开口三角辅助绕组两端无电压，不能监视熔断器是否完好；且熔丝熔断时，若系统发生接地，保护会拒绝动作，因此开口三角绕组输出不应装设熔断器。

5.接至仪表及变送器的电压互感器二次电压分支回路应装设熔断器。

6.电压互感器中性点引出线上，一般不装设熔断器或自动开关。

高低压一、二次回路元器件的选型、原理及作用一、高压回路电气设备1．负荷开关接通和断开导电回路，负荷开的容量较大。

有一定的灭弧装置，能切断较小的负荷电流，能形成一个明显的断开点。

2．隔离开关接通和断开导电回路，负荷开的容量较大。

但是没有灭弧装置，不能直接切断负荷电流，更不能切除故障电流，确能形成一个明显的断开点。

3．高压真空断路器接通和断开导电回路，负荷开的容量较大。

有很强的灭弧装置，能直接切断负荷电流和故障电流，起到了一定的保护功能。

4．电流互感器（CT）利用电磁感应原理将大电流转换成小电流（5A或1A），保证了人为直接测量电流的安全性。

主要是给保护、计量、测量等回路提供可靠的安全电流。

5．电压互感器（PT）利用电磁感应原理将大电压转换成小电压（100V），保证了人为直接测量电压的安全性。

主要是给保护、计量、测量等回路提供可靠的安全电压。

二、低压回路电气设备1．刀闸（QS）接通和断开导电回路，作用是能形成一个明显的断开点。

2．空气开关（QF）接通和断开导电回路，作用是短路保护，能快速的切除故障电路。

3．接触器（KM）接通和断开导电回路，作用是实现远程控制电路，具有欠压和失压保护功能。

4．热继电器（FR）在低压电路中起过载保护功能5．电流互感器（CT）利用电磁感应原理将大电流转换成小电流（5A或1A），保证了人为直接测量电流的安全性。

主要是给保护、计量、测量等回路提供可靠的安全电流。

三、低压回路的元器件的选型1．刀闸（QS）：〉1.5Ie2．空气开关（QF）1.5Ie～2.5Ie3．接触器（KM）1.5Ie～2.5Ie4．热继电器（FR）0.9Ie～1.5Ie5．电流互感器（CT）1.2Ie～1.8Ie四、常见故障处理1．刀闸①．刀闸把手合不到。

原因分析：a.调整刀闸拉杆螺帽至合适的位置b.调整刀闸动触头连接转轴螺栓至合适的位置②．刀闸动静触头过热。

原因分析：a.清除动静触头的接触面氧化层，并涂一层导电膏b.调整刀闸动静触头压力至合适的位置2．空气开关①．空气开关不能合闸。

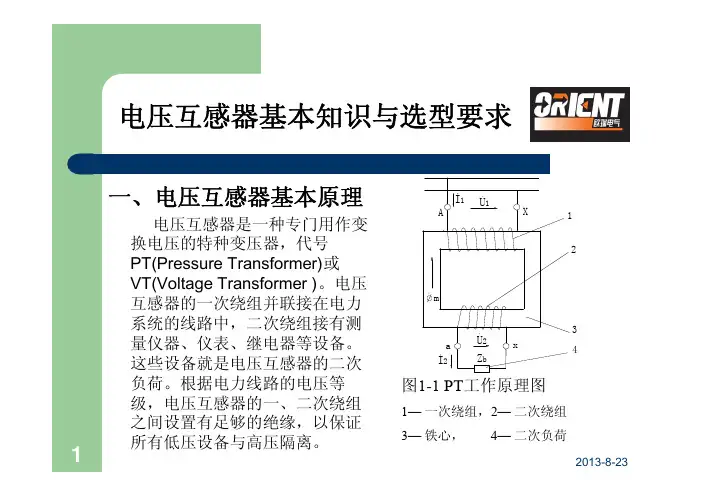

电压互感器二次回路一、电压互感器的概述电压互感器（Voltage Transformer，VT）是一种用于变压器、继电器、计量仪表等电力系统中的测量和保护设备。

其作用是将高电压转换为低电压，以便于测量和保护。

在电力系统中，一般采用220V或110V的交流电作为二次侧输出。

二、电压互感器二次回路的组成1. 二次回路的基本组成电压互感器二次回路通常由三个部分组成：二次绕组、导线和负载。

其中，二次绕组是将高压转换为低压的核心部件；导线则将低压信号传输到负载端；负载则是接收并处理低压信号的设备。

2. 二次回路中的额外元件除了基本组成外，有时还需要在二次回路中加入其他元件以满足特定需求。

例如，为了提高信号质量和稳定性，可以在导线上加装屏蔽层；为了防止过流过载等异常情况对设备造成损害，可以添加保护装置。

三、电压互感器二次回路的工作原理1. 传递高压信号电压互感器的一次绕组接收高电压信号，通过磁耦合作用将其转换为低电压信号输出到二次绕组。

二次绕组中的导线将低电压信号传输到负载端。

2. 保证安全性由于电压互感器输出的是较低电压，因此可以保证人身安全。

同时，二次回路中也会加入保护装置以防止设备受到损害。

3. 提高测量精度电压互感器能够精确地将高电压信号转换为低电压信号，从而提高了测量精度。

此外，加装屏蔽层等额外元件也有助于提高信号质量和稳定性。

四、常见问题及解决方法1. 二次回路接线错误若二次回路接线错误，可能会出现测量误差、设备损坏等问题。

此时应及时检查并更正接线错误。

2. 二次回路短路若二次回路发生短路，可能会导致设备过载、损坏等问题。

此时应及时排除短路故障，并加装保护装置以防止类似问题再次发生。

3. 二次回路信号质量下降若二次回路信号质量下降，可能会影响测量精度。

此时可以考虑加装屏蔽层、更换导线等方式来提高信号质量。

五、总结电压互感器二次回路是电力系统中重要的测量和保护设备之一，其作用是将高电压转换为低电压，以便于测量和保护。

电压互感器二次回路中熔断器的配置原则电压互感器是用于测量高电压、高电流等信号的一种重要电力设备。

在其二次回路中，熔断器作为一种重要的保护元件，可有效保护电压互感器及其接线。

熔断器的正确配置非常重要，因为错误的配置可能导致电压互感器的损坏或事故发生。

本文将介绍电压互感器二次回路中熔断器的配置原则。

1. 了解熔断器的工作原理熔断器是一种电器保护装置，可以在电路中起到保护设备免受电流过载或短路的损害作用。

熔断器的主要工作原理是通过熔断器内部的熔丝来切断电路，以防止电路过载而引起的损坏。

因此，要正确配置熔断器，首先必须了解其工作原理。

2. 确定熔断器的额定电流和额定电压在选择熔断器时，必须考虑电压互感器的额定电流和额定电压。

熔断器的额定电流必须大于电流互感器的额定电流，以确保熔丝不会因过载而熔断。

同时，熔断器的额定电压也必须大于电压互感器的额定电压，以确保其可以安全地承受电压互感器的输出电压。

3. 选择正确的熔断器类型根据电压互感器的具体应用场景和技术要求，选择合适的熔断器类型非常重要。

通常，熔断器可分为快速型和慢速型。

在某些应用场景下，需要选择快速型熔断器，以确保熔丝能够快速熔断断开电路。

在另一些应用场景下，慢速型熔断器则更为适合，以防止误操作引起的不必要的断路。

4. 确定熔断器的冲击电流承受能力一般情况下，在电路中，会出现短时间内电流瞬时升高的情况，称之为“冲击电流”。

这种电流会对熔丝产生不同程度的熔化及烧损，因此在选择熔断器时，必须确保其具有足够的冲击电流承受能力，以保证电路的平稳运行。

5. 确定熔断器的跳闸特性和时间特性在熔断器的选型中，需要考虑熔断器的跳闸特性和时间特性。

通常，熔断器的跳闸特性可以分为慢动作跳闸和快速跳闸两种，而熔断器的时间特性可以分为热敏时间和动作时间两种。

在选择熔断器时，必须根据电路的工作特性和要求，综合考虑这些因素，以确定最合适的熔断器类型。

6. 确定熔断器的过流保护范围在电路中，过流保护范围指在熔断器专用的额定电流范围内，熔丝保持完好状态，且在过载电流情况下，能快速自动熔断的最大电流范围。

电压互感器二次回路电压互感器是电力系统中常用的一种测量设备，它能够将高电压转换为低电压，并传递给二次回路。

本文将从电压互感器的工作原理、应用场景以及特点等方面进行阐述，以帮助读者更好地了解电压互感器二次回路。

一、电压互感器的工作原理电压互感器是一种基于互感原理的电器设备，它通过磁耦合效应将高电压转换为低电压。

其工作原理可以简单描述为：在高电压侧通过一个主绕组施加高电压，而在低电压侧则通过一个副绕组产生相应的低电压信号。

通过这种方式，电压互感器能够实现电力系统中高电压的测量和保护。

二、电压互感器的应用场景电压互感器广泛应用于电力系统中的各个环节，下面将介绍几个常见的应用场景：1. 电力测量：电压互感器常用于测量电力系统中的电压，以实时监测电力负荷和电压稳定性等参数。

通过对电压的测量，可以更好地保障电力系统的稳定运行。

2. 电力保护：在电力系统中，电压互感器常用于保护设备和线路。

它可以检测电力系统中的过电压和欠电压等异常情况，并及时采取措施进行保护，以防止设备损坏或事故发生。

3. 电能计量：电压互感器被广泛应用于电力系统中的电能计量。

通过对电压信号的测量，可以准确计算出电力系统中的电能消耗，以便进行电费结算和能源管理。

三、电压互感器的特点电压互感器作为一种重要的测量设备，具有以下几个特点：1. 高精度：电压互感器能够提供高精度的电压测量结果，保证了电力系统中各个环节的准确控制和管理。

2. 安全可靠：电压互感器采用了多种安全保护措施，确保在高电压环境下能够正常运行，并保证操作人员的安全。

3. 抗干扰能力强：电压互感器能够有效抵抗电力系统中的各种干扰信号，保证了测量结果的准确性和稳定性。

4. 体积小巧：电压互感器通常体积较小，方便安装和维护。

同时，小巧的体积也减少了对电力系统结构的影响。

四、总结电压互感器作为电力系统中重要的测量设备，具有广泛的应用场景和独特的特点。

通过对电压的转换和传递，电压互感器能够实现电力系统中高电压的测量、保护和计量等功能。

互感器及二次回路一互感器测量、监视、控制电力系统的潮流及运行工况，需由测量仪表及自动装置来完成；为快速切除故障及确保系统的安全，需由继电保护来完成。

测量仪表、自动装置及继电保护装置均系低电压二次设备。

二次设备不能直接接入一次系统的高电压及大电流。

为此，需要一种特殊的变换器，将电力系统的一次电流及一次电压变换成与其成正比的小电流及低电压，以供给测量仪表、继电保护及自动装置，并起到一、二次的隔离作用。

该变换器称之为互感器。

将电力系统的一次大电流变换成二次小电流的互感器叫电流互感器；而将一次高电压变换成二次低电压的互感器叫电压互感器。

电磁型电流互感器与电压互感器的构成原理同电力变压器，同属电－磁耦合变换传递元件。

目前，广泛采用的电流互感器的输出是交流电流。

而继电保护及自动装置的计算逻辑回路通常是直流。

为确保继电保护及自动装置运行的可靠性及安全性，需将电流互感器的二次回路与继电保护及自动装置的逻辑回路进行隔离。

在保护装置中，将电流互感器的二次电流变换成与电流成正比的电压，并进行交、直流回路隔离的变换器，通常采用两种变换器之一，即采用辅助变流器或电抗互感器。

二对互感器的要求为确保安全而精确地测量及变换，应按照以下要求选用互感器：1．电流互感器及电压互感器的一次额定电压，应与所用在电网的额定电压等级相同；其绝缘水平应能承受长期运行及可能出现的短时过电压（运行过电压、雷击过电压及谐振或操作过电压等）；2．变换精度高，应能满足测量精度，确保继电保护动作可靠；3．变比适当，其变比应能保证系统在额定工况下测量仪表、继电保护及自动装置的测量要求及工作在线性区；4．容量足够大，应满足正常及电力系统短路故障时，继电保护及自动装置的测量精度要求；保证互感器不过热；5．满足热稳定及动稳定的要求，饱和倍数足够大。

第二节电流互感器一构成及工作特点电流互感器的作用是：将电力系统的一次大电流变换成与其成正比的二次小电流，然后输入到测量仪表或继电保护及自动装置中。

电压互感器、电流互感器二次接地规范电压互感器：1、独立的、与其它电压互感器二次回路没有电的联系的二次回路中性线，应在开关场实现一点接地，包括重合闸和检同期装置用电压互感器二次回路。

2、公用电压互感器的二次回路只允许在控制室内有一点接地。

3、用于发电机定子接地保护的发电机中性点电压互感器二次侧接地点应设在接地保护柜内。

4、线路电压抽取用电压互感器的二次回路及高压电容器组的放电电压互感器的二次回路应在开关场一点接地。

5、所有PT的中性点均引至中控室中的某一保护柜内全站一点接地。

电流互感器：1、公用电流互感器二次绕组的二次回路只允许、且必须在相关保护屏内一点接地。

接地点设在直接连接的保护屏端子排外侧端子。

【释义】公用电流互感器二次绕组的情况包括：差动保护、各种双断路器主接线的保护直接进行物理并接的电流和回路。

2、独立的、与其它电流互感器二次回路没有电的联系的二次回路应在开关场一点接地。

【释义】电流互感器二次绕组在开关场接地更适宜，当一次绕组击穿时，接地线最短，限制高电压传入二次回路最有效。

3、开口三角不设置熔断器，用于励磁的电压互感器不用熔断器。

接地要求规范：1.电压互感器N相用4mm2的双色线接至接地母排上，并在接地线两侧悬挂“全站TV N600唯一接地点，不得拆除”的标示牌。

2.开关场的端子箱内应设置截面不少于100 mm2的裸铜排，并使用截面不少于100 mm2 的铜缆与电缆沟道内的等电位接地网连接。

3.装设静态保护和控制装置的屏柜地面下宜用截面不小于100mm2的接地铜排直接连接构成等电位接地母线。

接地母线应首末可靠连接成环网，并用截面不小于50mm2、不少于4 根铜排与厂、站的接地网直接连接。

4.静态保护和控制装置的屏柜下部应设有截面不小于100mm2的接地铜排。

屏柜上装置的接地端子应用截面不小于4mm2的多股铜线和接地铜排相连。

接地铜排应用截面不小于50mm2的铜排与地面下的等电位接地母线相连。
