煤焦油的溶剂萃取及其分离系统_伍林

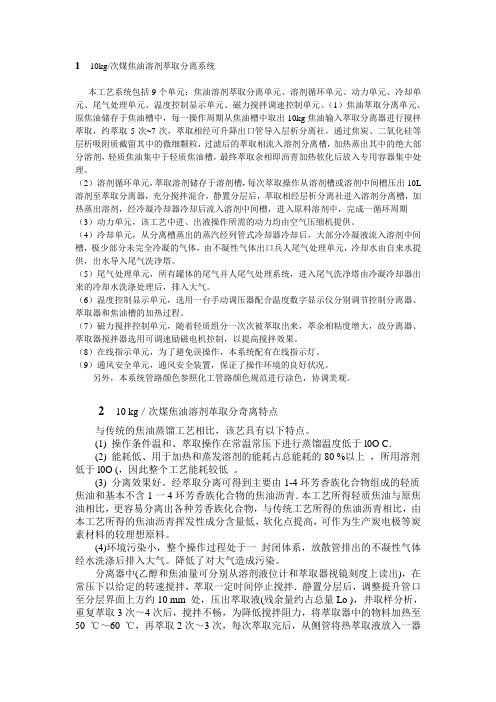

1 10kg/次煤焦油溶剂萃取分离系统本工艺系统包括9个单元：焦油溶剂萃取分离单元、溶剂循环单元、动力单元、冷却单元、尾气处理单元、温度控制显示单元、磁力搅拌调速控制单元、（1）焦油萃取分离单元、原焦油储存于焦油槽中，每一操作周期从焦油槽中取出10kg焦油输入萃取分离器进行搅拌萃取，约萃取5次~7次，萃取相经可升降出口管导入层析分离社，通过焦炭、二氧化硅等层析吸附质截留其中的微细颗粒，过滤后的萃取相流入溶剂分离槽，加热蒸出其中的绝大部分溶剂，轻质焦油集中于轻质焦油槽，最终萃取余相即沥青加热软化后放入专用容器集中处理。

（2）溶剂循环单元，萃取溶剂储存于溶剂槽，每次萃取操作从溶剂槽或溶剂中间槽压出10L 溶剂至萃取分离器，充分搅拌混合，静置分层后，萃取相经层析分离社进入溶剂分离槽，加热蒸出溶剂，经冷凝冷却器冷却后流入溶剂中间槽，进入原料溶剂中，完成一循环周期（3）动力单元，该工艺中进、出液操作所需的动力均由空气压缩机提供。

（4）冷却单元，从分离槽蒸出的蒸汽经列管式冷却器冷却后，大部分冷凝液流入溶剂中间槽，极少部分未完全冷凝的气体，由不凝性气体出口兵人尾气处理单元，冷却水由自来水提供，出水导入尾气洗净塔。

（5）尾气处理单元，所有罐体的尾气并人尾气处理系统，进入尾气洗净塔由冷凝冷却器出来的冷却水洗涤处理后，排入大气。

（6）温度控制显示单元，选用一台手动调压器配合温度数字显示仪分别调节控制分离器、萃取器和焦油槽的加热过程。

（7）磁力搅拌控制单元，随着轻质组分一次次被萃取出来，萃余相粘度增大，故分离器、萃取器搅拌器选用可调速励磁电机控制，以提高搅拌效果。

（8）在线指示单元，为了避免误操作，本系统配有在线指示灯。

（9）通风安全单元，通风安全装置，保证了操作环境的良好状况。

另外，本系统管路颜色参照化工管路颜色规范进行涂色，协调美观。

2 10 kg／次煤焦油溶剂革取分奇离特点与传统的焦油蒸馏工艺相比，该艺具有以下特点。
