液压控制阀的工作原理
液压控制阀是一种利用液压能力来控制流体流动方向、压力和流量的装置。
它主要由阀体、阀芯、阀座、弹簧和控制罩等组成。
液压控制阀的工作原理如下：
1. 阀芯的位置调节：阀芯通过操纵杆或调节装置移动，实现调节控制。
当阀芯向上移动时，通过阀门打开或关闭来控制流体流动。
2. 操纵杆和阀芯之间的作用力平衡：通常液压控制阀芯在工作过程中需要受到一定的阻力来保持平衡。
弹簧和控制罩会对阀芯施加一个向下的作用力，以保持阀芯的稳定位置。
3. 流体压力的调节：液压控制阀通常用于调节流体的压力。
当阀芯移动到特定位置时，流体通过阀体的通道进入或排出。
通过调整阀芯的位置，可以改变阀门的打开程度，从而调节流体的压力。
4. 流体流量的调节：液压控制阀还可以调节流体的流量。
当阀芯移动到特定位置时，打开或关闭的阀门能够通过控制液体流动的通道，调节流体的流量大小。
5. 流体流向的控制：液压控制阀还可以控制流体的流向。
阀芯的不同位置使得流体能够通过不同的通道流动，从而改变流体的流向。
总之，液压控制阀通过调节阀芯的位置、调节弹簧和控制罩的
作用力，以及控制阀门的打开程度，来实现对流体流动方向、压力和流量的控制。
液压控制阀工作原理
液压控制阀是一种通过调节流体进出口的开度，来控制液压系统压力、流量和方向的装置。
其工作原理如下：
1. 调节阀芯位置：液压控制阀通过调节阀芯在阀体内的位置，控制液压流体的流通。
阀芯的位置通过控制杆、电磁线圈或机械手段来实现。
2. 控制流通路径：液压控制阀内部设有不同的流通孔道和腔体，当阀芯移动至不同位置时，不同的流通通道会连接或切断，从而控制流体的流向和流量。
3. 液压力平衡：液压控制阀内部设有压力平衡装置，可以自动调节阀芯受到的力，使得阀芯在任何位置都能达到平衡，并保持稳定的调节效果。
4. 电磁控制：某些液压控制阀采用电磁控制方式。
通过电磁线圈对阀芯的位置进行控制，实现远程控制或自动控制。
总之，液压控制阀通过调节阀芯位置和控制流通路径，来控制液压系统的压力、流量和方向。
不同类型的液压控制阀有不同的原理和结构，但基本原理都是通过阀芯的运动来改变液压流体的通路和流量，达到控制液压系统工作的目的。
液压伺服阀工作原理
液压伺服阀是一种常用的液压控制元件，其工作原理基于流体压力的调控和流量的控制。
液压伺服阀一般由阀体、阀芯、弹簧、电磁铁等部件组成。
液压伺服阀的工作原理如下：
1. 稳态工作原理：当液压伺服阀处于静止状态时，阀芯通过弹簧受力保持在初始位置。
此时，液压油从液压源通过入口进入阀体，然后经过通道分配至工作执行部件（例如液动缸）。
由于阀芯处于静止状态，液压油流通过阀芯时，阀芯上的孔口会在阀芯与阀体之间形成不同的通道连接情况，从而调节液压油的流量。
当液动缸达到预定的位置时，压力反馈装置感应到液压油压力的变化，并通过反馈信息传给电磁铁。
2. 动态工作原理：当液动缸需要调节位置时，电磁铁会收到反馈信息，并通过调节电磁铁的通电时间和通电强度来控制阀芯的运动。
电磁铁通电后，产生的磁场作用下，将阀芯向开口方向推动或拉动。
随着阀芯的运动，液压油通道的连接情况发生改变，从而调节液压油的流量和压力。
当液动缸达到预定的位置后，电磁铁停止通电，阀芯由弹簧力将其复位到初始位置，从而实现位置的调节和控制。
通过不断调节电磁铁的通电情况，液压伺服阀可以实现对液动缸位置的精确控制。
液压伺服阀的工作原理使其在工程机械、船舶、模具制造等液压系统中起到重要的作用。
液压控制阀的工作原理
液压控制阀是一种用于控制液压系统中液体流动的装置。
它通过改变液体流动的方向、压力和流量来实现对液压系统的控制。
液压控制阀主要由阀体、阀芯和驱动元件组成。
阀体是阀的外壳，通常由金属材料制成，用于容纳阀芯和液体流动管道。
阀芯是控制液体流动的核心部件，通常由金属材料制成，具有不同的形状和结构，根据具体的控制要求来选择。
驱动元件是用于操纵阀芯运动的装置，可以是液压力、机械力或者电磁力等。
液压控制阀的工作原理是基于阀芯的运动来调整液体流动的通道。
当液体流经控制阀时，根据阀芯的位置不同，可以打开、关闭或调节流量。
具体的工作原理如下：
1. 开关型控制阀：阀芯分为两个位置，分别对应开和关状态。
当阀芯处于开启位置时，液体可以流通，当阀芯处于关闭位置时，液体流通被阻断。
通过驱动元件控制阀芯的位置，可以实现开关的功能。
2. 调节型控制阀：阀芯可以在一定范围内自由调节其位置。
当阀芯靠近开启位置时，液体流经阀体的通道扩大，流量增加；当阀芯靠近关闭位置时，液体通道缩小，流量减小。
通过驱动元件调节阀芯的位置，可以实现对流量的调节。
3. 压力型控制阀：阀芯的位置可以根据系统压力的变化进行调节。
当系统压力达到设定值时，阀芯会自动调整其位置，改变液体流动通道的大小，以稳定系统压力。
液压控制阀的工作原理是基于阀芯的运动来影响液体的流动，通过驱动元件来控制阀芯的位置，从而实现对液压系统的控制。
不同的液压控制阀根据其结构和控制方式的差异，在液体流动方向、压力和流量方面都具有不同的控制效果。

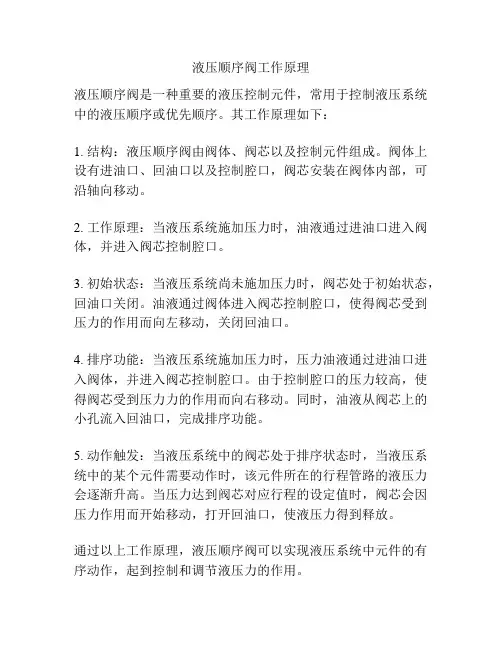

液压顺序阀工作原理
液压顺序阀是一种重要的液压控制元件，常用于控制液压系统中的液压顺序或优先顺序。
其工作原理如下：
1. 结构：液压顺序阀由阀体、阀芯以及控制元件组成。
阀体上设有进油口、回油口以及控制腔口，阀芯安装在阀体内部，可沿轴向移动。
2. 工作原理：当液压系统施加压力时，油液通过进油口进入阀体，并进入阀芯控制腔口。
3. 初始状态：当液压系统尚未施加压力时，阀芯处于初始状态，回油口关闭。
油液通过阀体进入阀芯控制腔口，使得阀芯受到压力的作用而向左移动，关闭回油口。
4. 排序功能：当液压系统施加压力时，压力油液通过进油口进入阀体，并进入阀芯控制腔口。
由于控制腔口的压力较高，使得阀芯受到压力力的作用而向右移动。
同时，油液从阀芯上的小孔流入回油口，完成排序功能。
5. 动作触发：当液压系统中的阀芯处于排序状态时，当液压系统中的某个元件需要动作时，该元件所在的行程管路的液压力会逐渐升高。
当压力达到阀芯对应行程的设定值时，阀芯会因压力作用而开始移动，打开回油口，使液压力得到释放。
通过以上工作原理，液压顺序阀可以实现液压系统中元件的有序动作，起到控制和调节液压力的作用。
液压控制阀扥结构原理液压控制阀是一种利用液压油流来控制流体的阀门装置。
它基于流体力学原理，通过改变阀门的开启度和通道的断开程度，来精确控制流体的流量、压力和方向。
液压控制阀的设计结构主要包括阀体、阀芯、阀盖、弹簧、密封件等部件。
一、液压控制阀的结构组成1.阀体：液压控制阀的主要部件之一，通常由铸铁、铸钢等材料制成。
阀体的内部有流体通道，用于流体的进出。
2.阀芯：液压控制阀的另一主要部件，通常由合金钢、不锈钢等材料制成。
阀芯的作用是控制流体的流动和阀门的开合。
3.阀盖：液压控制阀的顶部部件，用于固定阀芯和弹簧。
阀盖通常由铸铁、铸钢等材料制成，具有良好的密封性。
4.弹簧：液压控制阀中的一种弹性元件，用于调节阀芯的开合力度。
弹簧通常由合金钢制成，具有一定的弹性和耐腐蚀性。
5.密封件：液压控制阀中的一种软质密封元件，用于防止流体泄漏。
密封件通常由橡胶、聚四氟乙烯等材料制成，具有良好的密封性和耐腐蚀性。
二、液压控制阀的工作原理1.关断状态：在液压控制阀未通电或受到外力作用时，阀芯处于关闭状态，流体无法通过阀体的通道。
此时，阀芯与阀座之间的密封件起到了密封作用，防止流体泄漏。
2.开启状态：当液压控制阀通电或受到外力作用时，阀芯会受到作用力，沿着轴向移动，打开通道，允许流体通过。
流体的流动路径由阀芯和阀座之间的间隙决定，阀芯的移动距离决定了通道的开启程度。
3.流体控制：当液压控制阀处于开启状态时，流体可以通过阀体的通道，从而实现对流体流量、压力和方向的控制。
阀芯的位置决定了流体的流动路径，通道的宽度决定了流体的流量，阀芯和阀座之间的密封性决定了流体的泄漏程度。
4.关闭状态：当液压控制阀停止通电或不再受到外力作用时，阀芯会受到弹簧的作用力，返回到关闭状态。
此时，阀芯与阀座之间的密封件再次起到密封作用，防止流体泄漏。

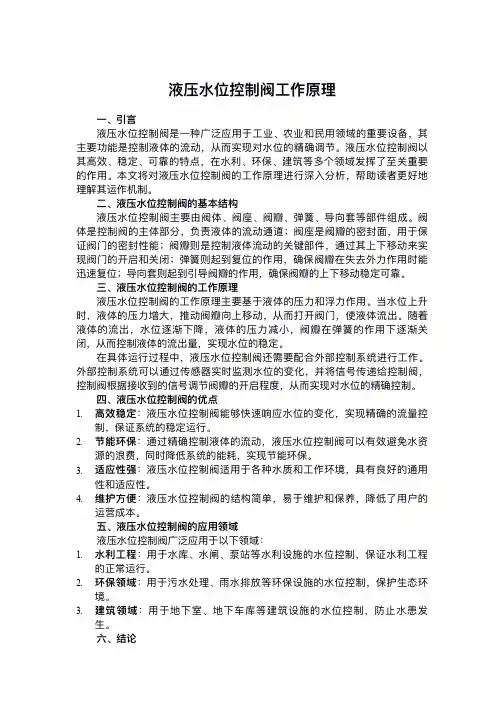

液压⽔位控制阀⼯作原理⼀、引⾔液压⽔位控制阀是⼀种⼴泛应⽤于⼯业、农业和⺠⽤领域的重要设备，其主要功能是控制液体的流动，从⽽实现对⽔位的精确调节。
液压⽔位控制阀以其⾼效、稳定、可靠的特点，在⽔利、环保、建筑等多个领域发挥了⾄关重要的作⽤。
本⽂将对液压⽔位控制阀的⼯作原理进⾏深⼊分析，帮助读者更好地理解其运作机制。
⼆、液压⽔位控制阀的基本结构液压⽔位控制阀主要由阀体、阀座、阀瓣、弹簧、导向套等部件组成。
阀体是控制阀的主体部分，负责液体的流动通道；阀座是阀瓣的密封⾯，⽤于保证阀⻔的密封性能；阀瓣则是控制液体流动的关键部件，通过其上下移动来实现阀⻔的开启和关闭；弹簧则起到复位的作⽤，确保阀瓣在失去外⼒作⽤时能迅速复位；导向套则起到引导阀瓣的作⽤，确保阀瓣的上下移动稳定可靠。
三、液压⽔位控制阀的⼯作原理液压⽔位控制阀的⼯作原理主要基于液体的压⼒和浮⼒作⽤。
当⽔位上升时，液体的压⼒增⼤，推动阀瓣向上移动，从⽽打开阀⻔，使液体流出。
随着液体的流出，⽔位逐渐下降，液体的压⼒减⼩，阀瓣在弹簧的作⽤下逐渐关闭，从⽽控制液体的流出量，实现⽔位的稳定。
在具体运⾏过程中，液压⽔位控制阀还需要配合外部控制系统进⾏⼯作。
外部控制系统可以通过传感器实时监测⽔位的变化，并将信号传递给控制阀，控制阀根据接收到的信号调节阀瓣的开启程度，从⽽实现对⽔位的精确控制。
四、液压⽔位控制阀的优点1.⾼效稳定：液压⽔位控制阀能够快速响应⽔位的变化，实现精确的流量控制，保证系统的稳定运⾏。
2.节能环保：通过精确控制液体的流动，液压⽔位控制阀可以有效避免⽔资源的浪费，同时降低系统的能耗，实现节能环保。
3.适应性强：液压⽔位控制阀适⽤于各种⽔质和⼯作环境，具有良好的通⽤性和适应性。
4.维护⽅便：液压⽔位控制阀的结构简单，易于维护和保养，降低了⽤户的运营成本。
五、液压⽔位控制阀的应⽤领域液压⽔位控制阀⼴泛应⽤于以下领域：1.⽔利⼯程：⽤于⽔库、⽔闸、泵站等⽔利设施的⽔位控制，保证⽔利⼯程的正常运⾏。
第五章液压控制阀第一节概述1.1液压阀的作用液压阀是用来控制液压系统中油液的流动方向或调节其压力和流量的，因此它可分为方向阀、压力阀和流量阀三大类。
一个形状相同的阀，可以因为作用机制的不同，而具有不同的功能。
压力阀和流量阀利用通流截面的节流作用控制着系统的压力和流量，而方向阀则利用通流通道的更换控制着油液的流动方向。
这就是说，尽管液压阀存在着各种各样不同的类型，它们之间还是保持着一些基本共同之点的。
例如：（1）在结构上，所有的阀都有阀体、阀芯（转阀或滑阀）和驱使阀芯动作的元、部件（如弹簧、电磁铁）组成。
（2）在工作原理上，所有阀的开口大小，阀进、出口间压差以及流过阀的流量之间的关系都符合孔口流量公式，仅是各种阀控制的参数各不相同而已。
1.2液压阀的分类液压阀可按不同的特征进行分类，如表5—1所示。
按控制方式分类伺服阀单、两级（喷嘴挡板式、动圈式）电液流量伺服阀、三级电液流量伺服数字控制阀数字控制压力控制流量阀与方向阀1.3对液压阀的基本要求（1）动作灵敏，使用可靠，工作时冲击和振动小。
（2）油液流过的压力损失小。
（3）密封性能好。
（4）结构紧凑，安装、调整、使用、维护方便，通用性大。
第二节方向控制阀一、单向阀液压系统中常见的单向阀有普通单向阀和液控单向阀两种。
1.普通单向阀普通单向阀的作用，是使油液只能沿一个方向流动，不许它反向倒流。
图5—1（a）所示是一种管式普通单向阀的结构。
压力油从阀体左端的通口P1流入时，克服弹簧3作用在阀芯2上的力，使阀芯向右移动，打开阀口，并通过阀芯2上的径向孔a、轴向孔b从阀体右端的通口流出。
但是压力油从阀体右端的通口P2流入时，它和弹簧力一起使阀芯锥面压紧在阀座上，使阀口关闭，油液无法通过。
图5—1（b）所示是单向阀的职能符号图。
图5-1单向阀(a)结构图(b)职能符号图1—阀体2—阀芯3—弹簧2.液控单向阀图5—2（a）所示是液控单向阀的结构。
当控制口K处无压力油通入时，它的工作机制和普通单向阀一样；压力油只能从通口P1流向通口P2，不能反向倒流。
当控制口K有控制压力油时，因控制活塞1右侧a腔通泄油口，活塞1右移，推动顶杆2顶开阀芯3，使通口P1和P2接通，油液就可在两个方向自由通流。
图5—2（b）所示是液控单向阀的职能符号。
图5-2液控单向阀(a)结构图(b)职能符号图1—活塞2—顶杆3—阀芯二、换向阀换向阀利用阀芯相对于阀体的相对运动，使油路接通、关断，或变换油流的方向，从而使液压执行元件启动、停止或变换运动方向。
1. 对换向阀的主要要求换向阀应满足：（1）油液流经换向阀时的压力损失要小。
（2）互不相通的油口间的泄露要小。
（3）换向要平稳、迅速且可靠。
2. 转阀图5—3（a）所示为转动式换向阀（简称转阀）的工作原理图。
图5—3 转阀该阀由阀体1、阀芯2和使阀芯转动的操作手柄3组成，在图示位置，通口P和A相通、B和T相通；当操作手柄转换到“止”位置时，通口P、A、B和T均不相通，当操作手柄转换到另一位置时，则通口P和B相通，A和T相通。
5—3（b）所示是它的职能符号。
3.滑阀式换向阀换向阀在按阀芯形状分类时，有滑阀式和转阀式两种，滑阀式换向阀在液压系统中远比转阀式用得广泛。
（1）结构主体。
阀体和滑动阀芯是滑阀式换向阀的结构主体。
表5—3所示是其最常见的结构形式。
由表可见，阀体上开有多个通口，阀芯移动后可以停留在不同的工作位置上。
表5—3滑阀式换向阀主体结构形式当阀芯处在图示中间位置时，五个通口都关闭；当阀芯移向左端时，通口O2关闭，通口P和B相通，通口A和O1相通；当阀芯移向右端时，通口O1关闭，通口P和A相通，通口B和O2相通。
这种结构形式由于具有使五个通口都关闭的工作状态，故可使受它控制的执行元件在任意位置上停止运动。
(2)滑阀的操纵方式。
常见的滑阀操纵方式示于图5-4中。
图5-4滑阀操纵方式(a)手动式(b)机动式(c)电磁动(d)弹簧控制(e)液动(f)液压先导控制(g)电液控制(3)换向阀的结构。
在液压传动系统中广泛采用的是滑阀式换向阀，在这里主要介绍这种换向阀的几种典型结构。
①手动换向阀。
图5-5(b)为自动复位式手动换向阀，放开手柄1、阀芯2在弹簧3的作用下自动回复中位，该阀适用于动作频繁、工作持续时间短的场合，操作比较完全，常用于工程机械的液压传动系统中。
如果将该阀阀芯右端弹簧3的部位改为可自动定位的结构形式，即成为可在三个位置定位的手动换向阀。
图5-5(a)为职能符号图。
图5-5手动换向阀(a)职能符号图(b)结构图1—手柄2—阀芯3—弹簧〖JZ〗〗②机动换向阀。
机动换向阀又称行程阀，它主要用来控制机械运动部件的行程，它是借助于安装在工作台上的挡铁或凸轮来迫使阀芯移动，从而控制油液的流动方向，机动换向阀通常是二位的，有二通、三通、四通和五通几种，其中二位二通机动阀又分常闭和常开两种。
图5-6(a)为滚轮式二位三通常闭式机动换向阀，在图示位置阀芯2被弹簧1压向上端，油腔P和A通，B口关闭。
当挡铁或凸轮压住滚轮4，使阀芯2移动到下端时，就使油腔P和A断开，P和B 接通，A口关闭。
图5-6(b)所示为其职能符号。
图5-6机动换向阀③电磁换向阀。
电磁换向阀是利用电磁铁的通电吸合与断电释放而直接推动阀芯来控制液流方向的。
它是电气系统与液压系统之件发出，从间的信号转换元件，它的电气信号由液压设备结构图(b)职能符号图中的按钮开关、限位开关、行程开关等电气元1—滚轮2—阀芯3—弹簧而可以使液压系统方便地实现各种操作及自动顺序动作。
电磁铁按使用电源的不同，可分为交流和直流两种。
按衔铁工作腔是否有油液又可分为“干式”和“湿式”。
交流电磁铁起动力较大，不需要专门的电源，吸合、释放快，动作时间约为0.01～0.03s，其缺点是若电源电压下降15%以上，则电磁铁吸力明显减小，若衔铁不动作，干式电磁铁会在10～15min后烧坏线圈(湿式电磁铁为1～1.5h)，且冲击及噪声较大，寿命低，因而在实际使用中交流电磁铁允许的切换频率一般为10次/min，不得超过30次/min。
直流电磁铁工作较可靠，吸合、释放动作时间约为0.05～0.08s，允许使用的切换频率较高，一般可达120次/min，最高可达300次/min，且冲击小、体积小、寿命长。
但需有专门的直流电源，成本较高。
此外，还有一种整体电磁铁，其电磁铁是直流的，但电磁铁本身带有整流器，通入的交流电经整流后再供给直流电磁铁。
目前，国外新发展了一种油浸式电磁铁，不但衔铁，而且激磁线圈也都浸在油液中工作，它具有寿命更长，工作更平稳可靠等特点，但由于造价较高，应用面不广。
图5-7(a)所示为二位三通交流电磁换向阀结构，在图示位置，油口P和A相通，油口B断开；当电磁铁通电吸合时，推杆1将阀芯2推向右端，这时油口P和A断开，而与B相通。
而当磁铁断电释放时，弹簧3推动阀芯复位。
图5-7(b)所示为其职能符号。
图5-7二位三通电磁换向阀(a)结构图(b)职能符号图1—推杆2—阀芯3—弹簧如前所述，电磁换向阀就其工作位置来说，有二位和三位等。
二位电磁阀有一个电磁铁，靠弹簧复位；三位电磁阀有两个电磁铁，如图5-8所示为一种三位五通电磁换向阀的结构和职能符号。
图5-8三位五通电磁换向阀(a)结构图(b)职能符号图④液动换向阀。
液动换向阀是利用控制油路的压力油来改变阀芯位置的换向阀，图5-9为三位四通液动换向阀的结构和职能符号。
阀芯是由其两端密封腔中油液的压差来移动的，当控制油路的压力油从阀右边的控制油口K2进入滑阀右腔时，K1接通回油，阀芯向左移动，使压力油口P与B相通，A与T相通；当K1接通压力油，K2接通回油时，阀芯向右移动，使得P与A相通，B与T相通；当K1、K2都通回油时，阀芯在两端弹簧和定位套作用下回到中间位置。
图5—9 三位四通液动换向阀（a）结构图（b）职能符号图⑤电液换向阀。
在大中型液压设备中，当通过阀的流量较大时，作用在滑阀上的摩擦力和液动力较大，此时电磁换向阀的电磁铁推力相对地太小，需要用电液换向阀来代替电磁换向阀。
电液换向阀是由电磁滑阀和液动滑阀组合而成。
电磁滑阀起先导作用，它可以改变控制液流的方向，从而改变液动滑阀阀芯的位置。
由于操纵液动滑阀的液压推力可以很大，所以主阀芯的尺寸可以做得很大，允许有较大的油液流量通过。
这样用较小的电磁铁就能控制较大的液流。
图5-10电液换向阀(a)结构图(b)职能符号(c)简化职能符号1，6-节流阀2，7-单向阀3，5-电磁铁4-电磁阀阀芯8-主阀阀芯图5-10所示为弹簧对中型三位四通电液换向阀的结构和职能符号，当先导电磁阀左边的电磁铁通电后使其阀芯向右边位置移动，来自主阀P口或外接油口的控制压力油可经先导电磁阀的A′口和左单向阀进入主阀左端容腔，并推动主阀阀芯向右移动，这时主阀阀芯右端容腔中的控制油液可通过右边的节流阀经先导电磁阀的B′口和T′口，再从主阀的T口或外接油口流回油箱(主阀阀芯的移动速度可由右边的节流阀调节)，使主阀P与A、B和T的油路相通；反之，由先导电磁阀右边的电磁铁通电，可使P与B、A与T的油路相通；当先导电磁阀的两个电磁铁均不带电时，先导电磁阀阀芯在其对中弹簧作用下回到中位，此时来自主阀P口或外接油口的控制压力油不再进入主阀芯的左、右两容腔，主阀芯左右两腔的油液通过先导电磁阀中间位置的A′、B′两油口与先导电磁阀T′口相通(如图5-10b所示)，再从主阀的T口或外接油口流回油箱。
主阀阀芯在两端对中弹簧的预压力的推动下，依靠阀体定位，准确地回到中位，此时主阀的P、A、B和T油口均不通。
电液换向阀除了上述的弹簧对中以外还有液压对中的，在液压对中的电液换向阀中，先导式电磁阀在中位时，A′、B′两油口均与油口P连通，而T′则封闭，其他方面与弹簧对中的电液换向阀基本相似。
(4)换向阀的中位机能分析。
三位换向阀的阀芯在中间位置时，各通口间有不同的连通方式，可满足不同的使用要求。
这种连通方式称为换向阀的中位机能。
三位四通换向阀常见的中位机能、型号、符号及其特点，示于表5-4中。
三位五通换向阀的情况与此相仿。
不同的中位机能是通过改变阀芯的形状和尺寸得到的。
在分析和选择阀的中位机能时，通常考虑以下几点：①系统保压。
当P口被堵塞，系统保压，液压泵能用于多缸系统。
当P口不太通畅地与T口接通时(如X型)，系统能保持一定的压力供控制油路使用。
②系统卸荷。
P口通畅地与T口接通时，系统卸荷。
③启动平稳性。
阀在中位时，液压缸某腔如通油箱，则启动时该腔内因无油液起缓冲作用，启动不太平稳。
④液压缸“浮动”和在任意位置上的停止，阀在中位，当A、B两口互通时，卧式液压缸呈“浮动”状态，可利用其他机构移动工作台，调整其位置。
当A、B两口堵塞或与P口连接(在非差动情况下)，则可使液压缸在任意位置处停下来。
