看不厌的机械工作动态图，让你长见识的原理图123为毛会突然加速呢哥子弹有几部分组成的？？先有火柴，还是先有打火机？物理帝，什么原理？看到这个，真心碉堡了这样给轮胎充气，以前的都弱爆啦。
啥原理？自动铺床，好先进，想拥有的有木有。
你认为可行吗？发挥题哈~！这种现象在物理学上叫什么这是什么子弹？这是幻觉，还是魔术这是改变磁场的意思吗，物理帝详解1、轮胎翻转2、永不落地纸飞机3、磁力小球4、法老之蛇5、被腐蚀的鸡爪、太恐怖了6、隔热手套7、光盘可以这样玩？8、过氧化氢，碘化钾，肥皂9、长的什么呀？10、化学实验就是了，不懂11、激光点燃气球内鞭炮12、结冰过程13、奇葩模型114、美丽的光线15、哇哦，怎么亮的呀？16、也想要一个这样的枪17、这样的饮料我不敢喝呀18、这技术好，我端盘子正需要。
19、水球下落，形变吸收能量20、铯和水混合，产生热和氢气，爆炸！21、失重状态下戳破水球。
22、蚊子被激光照射23、药片放入失重的水滴▲迷你版雷达，怎么弄的呢？▲太牛掰，计算得如此精准，你有没有兴趣来试玩一把呢？▲现在的标记笔可以立刻帮你记下所有重点，这个对于学生党太实用了。
▲料理可以透过全息摄影的技术学习。
▲自己的胎儿也可以做成3D模型。
咳咳，这个这个.....你怎么看？▲蓝牙锁,要是手机丢了就喜闻乐见了▲自动做指甲的机器也出来了噢！▲机器人也会解魔术方块。
▲悬浮滑板真的出现在世界上了！▲超级吸水的地面，有了它再也不怕下雨天积水问题了。
▲看着好高端的样子~科技日新月异的脚步简直快到超越我们的想像，人类的生活就会因为科技发生很多变化。
不知道再过了10年之后，回头看我们现在发明的产品，会不会又觉得真的是很旧时代的东西了呢？其中哪一项发明是最让你惊喜的呢？▲1.4梯形机构在转向上的动画-用简单动画说明复杂原理▲2.齿轮变速原理-机械原理演示▲3.模内螺纹自动脱模，伸缩芯结构；推顶顶出的貌似是瓶盖一类的东西▲4.缝纫机原理▲5.击锤-阻铁-扳机的关系▲6.机械钟表的原理其实不复杂▲7.四行程发动机工作原理▲8.斯特林发动机动态模型示意图▲9.原来电风扇是这么摇头的间歇机构就是有些机械需要其构件周期地运动和停歇。
14种机械动图，最后一个最有用1、自定心开卷机1转动橙色螺丝，径向移动黄色条，使线圈居中（玻璃中）。
然后转动线圈进行开卷，粉红色轴端的制动鼓用于产生开卷张力。
这里应用椭圆机构（黄色条和蓝色轮毂，绿色连杆）将蓝色轮毂的线性运动转换为黄色条的线性运动。
平行四边形机构用于支撑黄条。
该开卷机适用于宽度较小的线圈。
2、自定心开卷机2转动橙色螺母，径向移动黄色条，使线圈居中（玻璃中）。
然后转动线圈进行开卷，粉红色轴端的制动鼓用于产生开卷张力。
这里应用了滑块曲柄机构（绿色曲柄，紫色连杆和蓝色轮毂），以将蓝色轮毂的线性运动转换为绿色曲柄的旋转运动。
平行四边形机构用于保持黄色条平行于粉红色轴的轴。
该开卷机适用于宽度较大的线圈。
3、自定心开卷机3转动橙色螺丝，径向移动黄色条，使线圈居中（玻璃中）。
然后转动线圈进行开卷，粉红色轴端的制动鼓用于产生开卷张力。
这里应用剪刀机构将紫色轮毂的轴向线性运动转换成黄色条的径向线性运动。
剪刀机构提供大的调节范围以满足线圈内径。
该开卷机适用于宽度较小的线圈。
4、倾斜曲柄摇杆机构15、倾斜曲柄摇杆机构2a6、倾斜曲柄摇杆机构2b这是一个球形机构，3个旋转关节的轴是收敛的。
输入端是粉红色曲柄，曲柄的倾斜角度A=45°。
蓝色摇杆的摆动角度B=2A=90°。
7、倾斜曲柄摇杆机构38、模拟蛇运动尝试模仿蛇运动，它可以用于蛇形或鳗鱼机器人。
输入端为橙色曲柄。
这是两种机构的组合。
9、切割鞋底的手动压力机转动粉色凸轮向下移动绿色板，并将蓝色刀具压在黄色软材料上。
省略了绿色移动板的跑道。
换个角度看一下：10、恒速滑块的连杆机构它由四连杆(粉色、黄色和蓝色)和曲柄滑块机构(蓝色、绿色和红色)串联而成。
俯视角度看一下：粉色曲柄有规律地旋转。
向前移动时，红色滑块的速度几乎不变。
图中的红线显示了滑块速度和时间的关系。
11、直齿轮自动反向器输入端是粉色轴，两个齿轮(P1、P2)固定在其上，P2是一个不完整齿轮。
机械原理动画大全，这个真是太全了！1.武器篇手雷：原理很简单，弹簧+撞针，拉开保险后，撞针在压缩后的弹簧的作用下撞击底火，经过一段安全引信燃烧时间后，火苗被转移到雷管，进而引燃整个手雷的炸药，轰.....借鉴了德国鲁格P08手枪的肘节装置的冲锋枪枪管空弹壳短距离后坐，枪栓继续后坐一段距离，迫使肘节装置弯曲（形同人的手臂），从而压缩主弹簧蓄能，并完成抛壳动作。
然后主弹簧恢复，使肘节装置平伸直，并重新装入新子弹。
好像是苏联DP轻机枪（捷格加廖夫），转盘供弹的设计非常巧妙的，genius！抽壳钩旁边的圆柱从转盘里取出一颗子弹后，先在一个直线凹槽内运动，最后出现一个斜向45°的凹槽，然后在弹簧作用下往前在凹槽内前进，将子弹送进枪膛，再横向运动回到圆柱，这个循环可以看到圆柱体的轨迹是不规则的四边形！著名的AK47突击步枪，巴黎恐怖袭击案就是用的它。
枪管里去除一部分燃气推动活塞，活塞完成旋转开锁和后坐退壳，同时压缩主弹簧储能。
主弹簧回复形变，驱动枪机前行并装入新子弹，最后旋转闭锁。
格洛克手枪不解释了，请自行思考。
并回答一下问题。
1.主弹簧的位置在哪里？2.枪管和套筒/枪机是如何闭锁开锁的？（枪管右上端有个额外伸出来的长方形，套筒上方正好有个跟它一般大小的开口；枪管右下端有个斜向的凹槽，扳机上方有个三角形的柱体。
）3.扳机是如何工作的？为什么机枪的子弹不会打到螺旋桨的叶片？螺旋桨的齿轮通过一个连杆连接到扳机实现了两者的同步，不过问题来了，图中这挺机枪不能移动和扫射。
子弹的飞行速度，螺旋桨的转速都必须认真计算才可以。
赫赫有名的柯尔特1911半自动手枪（击锤撞针式）请仔细观察闭锁和开锁原理，扳机控制系统。
自动装填大炮从图中可以看出弹头和发射药是分开储存，然后集中运输到大炮后膛，这种火炮是没有炮弹壳的，打完之后不需要退壳。
2. 科学篇a2+b2=c2，勾股定律，这幅图只能算是演示/应用，不算是科学的证明。
百看不厌的机械工作动态图，让你长见识的原理图37四冲发动机飞机的星型发动机飞机螺旋桨与机枪同步图发动机喷气式发动机喷射推进机潜艇使用的斯特林发动机曲柄连杆机构是发动机三相电子绕组励磁双涵道涡轮风扇发动机外燃机：斯特林发动机原理蒸汽机火车的推进原理汽车换挡机制柴油发动机汽车汽油发动机制单曲轴对置活塞式发动机直升机单杠发动机多缸飞机发动机双直列八缸蒸汽发动机马克沁机关枪原理打火机原理焊接卷笔刀开锁原理航模单杠发动机航模四缸发动机机械键盘坦克主动轮传动1、滑块-曲柄同轴踏板解析：它是普通滑块的双滑块-曲柄机构。
两个踏板的速度是相同的。
2、齿轮传动的同轴踏板解析：两个踏板的速度是相同的。
3、同轴踏板解析：两个踏板的速度几乎相同。
蓝轴的针脚之间或绿轴的沟槽之间的相对位置影响速度关系。
4、锥齿轮传动的踏板解析：按下粉红色踏板，通过锥齿轮传动和超越离合器使橙色轮旋转。
由于车轮惯性，可以连续旋转。
粉红色配重趋向于将踏板带到其上部位置（可以用弹簧代替）。
5、变速自行车解析：单链（由黑线表示）包裹在粉红色的链轮，紫色空转链轮和两个链轮（蓝色和绿色）周围。
两个后者属于沿相同方向安装的两个飞轮，轮毂固定在自行车后轮上。
一次仅接合一个飞轮，而另一个自由地向后旋转。
由于链条在与第一链轮相反的方向上缠绕第二链轮，所以骑车人仅需要向后踩踏以接合它。
事实上，它是将双向旋转转换成不同速度的单向旋转的机制。
6、单踏板连杆机构7、双踏板动力输出机构解析：输入为两个同轴水平旋转轴的踏板（粉色和紫色）。
输出为垂直轴。
该机构将输入角振荡转换为输出连续旋转，具有两个死位置。
输出惯量有助于机构克服死点。
黄色磁盘凸轮和弹簧滑块（绿色）不允许机构在其死点停止以便于启动。
齿轮系统确保两个踏板的相反的旋转方向。
8、脚力洗衣机解析：洗涤桶固定到橙色垂直轴，其速度由于两个皮带驱动器而增加。
动图显示两种工作模式：1）浴缸振动：红色限位器设置在其向前位置，以限制踏板的运动。
看不厌的机械工作动态图，让你长见识的原理图210波轮洗衣机▼扫地机器人▼吹风机▼打印机▼近视眼手术▼圆珠笔▼飞机起飞▼发动机工作原理▼发动机原理▼自行车减震系统原理▼油雾器工作原理▼梯形控制臂后悬挂工作原理▼电锯中数以万计的部件协作工作▼一个小巧轻便的活塞，驱动着坚硬的机轴▼1.双缸发动机☟双缸发动机，是指有两个气缸的发动机，它是由两个相同的单缸排列在一个机体上共用一根曲轴输出动力所组成。
既适用于动力发生装置，也可指包括动力装置的整个机器，比如汽油发动机，航空发动机。
发动机总的主要部分就是气缸，这里就是整个汽车的动力源泉。
双缸发动机多用于轿车的发动机、摩托车、油锯和其他小功率动力机械中。
2.链传动☟链传动是通过链条将具有特殊齿形的主动链轮的运动和动力传递到具有特殊齿形的从动链轮的一种传动方式。
链传动是啮合传动，平均传动比是准确的。
它是利用链条与链轮轮齿的啮合来传递动力和运动的机械传动。
3.截止阀的工作原理☟截止阀阀体是阀的主要承压部件，并且容纳闭合元件。
截止阀内的流动通道被设计成具有光滑的圆弧内壁而没有尖锐的角和尖棱，这样可提供一个不产生异常湍流及噪音的平稳工艺流动。
流动通道本身必须具有恒定的面积以避免产生任何附加的压力损失和过高的流速。
截止阀具有较宽的两个端部连接，因此阀体可适用于几乎每一种的端部连接，尽管为适应无法兰结构其面对面尺寸太长(螺栓连接两个管线法兰之间的阀体，这在旋转阀中是常见的)。
对截止阀来说，不匹配的端部连接也是可以的。
4.电锯☟电锯中数以万计的部件协作工作，一个小巧轻便的活塞，驱动着坚硬的机轴。
三联动链条能够保持每小时70公里的速度。
在外部有33个剃刀般尖锐的切齿能够锯开世界上最硬的木头。
但电锯的威力并不是来自切齿，而是来自薄薄的被叫做“导向杆”的金属片。
链条就缠在它边缘，导向杆必须坚固，才能支持高速运动。
5.塔吊拼装☟塔吊的塔身是由一节节普通节拼装的。
在塔柱里面，装有一个油压千斤顶，做为日后往上爬升之用。

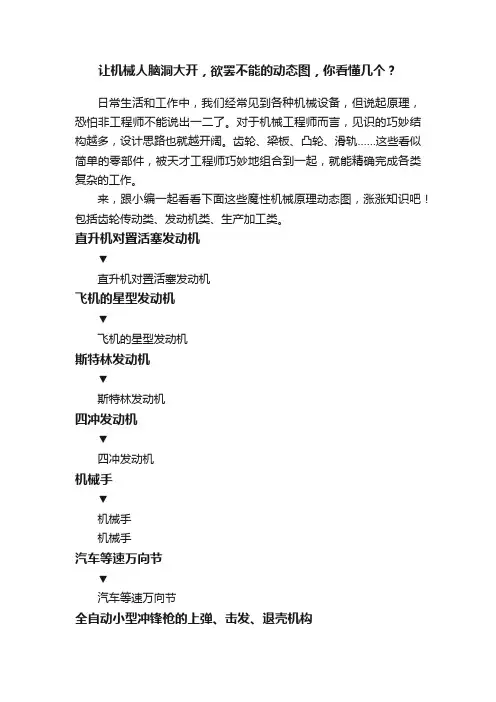

让机械人脑洞大开，欲罢不能的动态图，你看懂几个？
日常生活和工作中，我们经常见到各种机械设备，但说起原理，恐怕非工程师不能说出一二了。
对于机械工程师而言，见识的巧妙结构越多，设计思路也就越开阔。
齿轮、梁板、凸轮、滑轨……这些看似简单的零部件，被天才工程师巧妙地组合到一起，就能精确完成各类复杂的工作。
来，跟小编一起看看下面这些魔性机械原理动态图，涨涨知识吧！包括齿轮传动类、发动机类、生产加工类。
直升机对置活塞发动机
▼
直升机对置活塞发动机
飞机的星型发动机
▼
飞机的星型发动机
斯特林发动机
▼
斯特林发动机
四冲发动机
▼
四冲发动机
机械手
▼
机械手
机械手
汽车等速万向节
▼
汽车等速万向节
全自动小型冲锋枪的上弹、击发、退壳机构
▼
全自动小型冲锋枪的上弹、击发、退壳机构滑块机构
▼
滑块机构
特殊的减速传动机构
▼
特殊的减速传动机构
凸轮导轨机构
▼
凸轮导轨机构
凸轮还是齿轮？
▼
凸轮还是齿轮？
圆珠笔的机械结构其实绝对不简单
▼
圆珠笔的机械结构其实绝对不简单
缝纫机
▼
缝纫机
开锁过程
▼
开锁过程
怎么样？你看懂了几个图？想看更多吗？。
