100张机械原理动态图，收藏备用！▲轴承摩擦原理▲机械手臂▲涡轮变速箱▲差速器球齿机机构来一张机械前言以前发过的老图，齿轮、梁板、凸轮、滑轨……看似简单的零部件，被天才工程师巧妙地组合到一起，就能精确完成各类复杂的工作。
机械动态图用一种简短的动画方式清晰的表达出了机械动作、原理和制作过程，令人神往，堪称机械行业的最美写真图，喜欢机械人的往往看后喜欢的不得了！飞机的星型发动机▼四冲发动机▼单曲轴对置活塞式发动机直升机▼双直列八缸蒸汽发动机▼凸轮导轨机构▼斯特林发动机▼水平对置发动机▼缝纫机▼机械手▼滑块机构▼夹具▼飞机发动机▼破碎机▼凸轮式间歇运动机构▼带传动▼齿轮传动▼喜欢吗小编想听到你的声音最后再来一个能看分钟的动图▲100多年前，古老自鸣钟的自动报时小鸟机构▲别小瞧一直原子笔，机械结构绝对不简单▲看到这个齿轮机构，心都碎了▲仔细看和琢磨才发现这个看似简单机构的奥妙▲凸轮还是齿轮？你分得清吗▲全自动小型冲锋枪的上弹、击发、退壳机构，看三分钟，才有完整连续的印象▲特殊的减速传动机构，有没有参考性？▲中学生用乐高积木营造的自动化世界▲周期性滑轨拨叉机构，巧妙而常用的机械结构▲细密的小型金属锁链就是这样高速形成的▲最清晰、完整的自动枪械（机枪）上弹、击发、退壳机构▲扭簧摆动机构，工程师既熟悉又陌生的机构▲连续摆、滑机构▲这一定是中国保定出品的机械手，保定府才玩铁球嘛▲鲁班自制飞鸟，骑乘游九州，不是传说哦▲让人发狂的异型齿轮机构，你能想象其中的三维啮合和运行状态吗▲除了炫技，这个齿轮机构实在没有卵用▲德国人菲加士·汪克尔在上世纪初发明的转子发动机▲数一数，这是多少缸、多少气门的发动机▲机械工程师给妻子的戒指，每次吵架狂怒可以转动几下静一静，败败火，结果……更抓狂了▲磁性软泥吞没小铁球，只要在软泥中添加细细的氧化铁粉就可以制成这样神奇的自带吞噬功能的磁性泥了。
▲好麻利，看着手疼▲原来这就是装冰淇淋的蛋卷▲开锁过程原来是这样的▲火车头原理▲电梯门（原来电梯门是这样开关的啊）▲一排排子弹的自动生产过程▲红通通的玻璃瓶加工过程▲螺旋状的通心粉就是这样被制造出来的▲晾衣架一次成型▲一张图看懂电风扇的结构▲两种液体勾兑的神奇▲神奇的家具▲木质模仿水波▲星型发动机工作原理▲飞机的星形发动机▲缝纫机▲舰炮弹药装填系统▲汽车等速万向节▲V 型发动机——汽缸排列在成一定角度的两个平面上，V6发动机▲直列式发动机——它的汽缸肩并肩地排成一排，L4发动机，一般的车都用▲水平对置式发动机——汽缸排列在发动机相对的两个平面上，保时捷911用的是这种的6缸▲马耳他十字机芯——用于控制时钟的秒针运动▲斯特林发动机▲铁链制作原理▲拉链工作原理▲无管虹吸原理▲确认就这样悄悄的进村吗▲简直是脑洞大开，打火机和火柴结婚后▲这只手确认一直动下去，大拇指表示不满给你一张机械图纸，你认识多少？我平台致力于好文推送，平台图文视频均来源网络，不代表平台观点和不对其真实性负责，仅供参考。

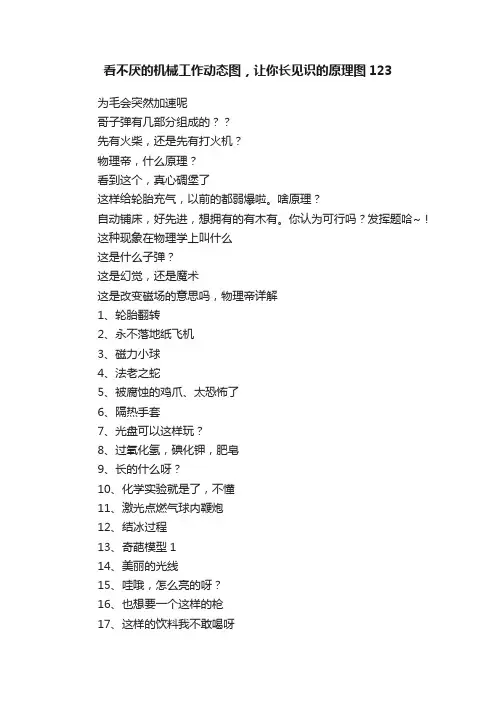

看不厌的机械工作动态图，让你长见识的原理图123为毛会突然加速呢哥子弹有几部分组成的？？先有火柴，还是先有打火机？物理帝，什么原理？看到这个，真心碉堡了这样给轮胎充气，以前的都弱爆啦。
啥原理？自动铺床，好先进，想拥有的有木有。
你认为可行吗？发挥题哈~！这种现象在物理学上叫什么这是什么子弹？这是幻觉，还是魔术这是改变磁场的意思吗，物理帝详解1、轮胎翻转2、永不落地纸飞机3、磁力小球4、法老之蛇5、被腐蚀的鸡爪、太恐怖了6、隔热手套7、光盘可以这样玩？8、过氧化氢，碘化钾，肥皂9、长的什么呀？10、化学实验就是了，不懂11、激光点燃气球内鞭炮12、结冰过程13、奇葩模型114、美丽的光线15、哇哦，怎么亮的呀？16、也想要一个这样的枪17、这样的饮料我不敢喝呀18、这技术好，我端盘子正需要。
19、水球下落，形变吸收能量20、铯和水混合，产生热和氢气，爆炸！21、失重状态下戳破水球。
22、蚊子被激光照射23、药片放入失重的水滴▲迷你版雷达，怎么弄的呢？▲太牛掰，计算得如此精准，你有没有兴趣来试玩一把呢？▲现在的标记笔可以立刻帮你记下所有重点，这个对于学生党太实用了。
▲料理可以透过全息摄影的技术学习。
▲自己的胎儿也可以做成3D模型。
咳咳，这个这个.....你怎么看？▲蓝牙锁,要是手机丢了就喜闻乐见了▲自动做指甲的机器也出来了噢！▲机器人也会解魔术方块。
▲悬浮滑板真的出现在世界上了！▲超级吸水的地面，有了它再也不怕下雨天积水问题了。
▲看着好高端的样子~科技日新月异的脚步简直快到超越我们的想像，人类的生活就会因为科技发生很多变化。
不知道再过了10年之后，回头看我们现在发明的产品，会不会又觉得真的是很旧时代的东西了呢？其中哪一项发明是最让你惊喜的呢？▲1.4梯形机构在转向上的动画-用简单动画说明复杂原理▲2.齿轮变速原理-机械原理演示▲3.模内螺纹自动脱模，伸缩芯结构；推顶顶出的貌似是瓶盖一类的东西▲4.缝纫机原理▲5.击锤-阻铁-扳机的关系▲6.机械钟表的原理其实不复杂▲7.四行程发动机工作原理▲8.斯特林发动机动态模型示意图▲9.原来电风扇是这么摇头的间歇机构就是有些机械需要其构件周期地运动和停歇。
超全机械原理动图解析，让你一次看明白1.棘轮机构1将驱动轴的连续旋转直接转换成驱动轴的间断性旋转的设备。
2.棘轮机构2此机制直接将驱动轴的连续旋转转换成驱动轴的间断性旋转。
通过下移蓝色棘爪无需改变输入的运动方向即可改变被驱动轴的运动方向。
3.钣金棘轮传动11）适用于轻负载2）低成本3）适用于大规模生产4）棘爪与棘轮的永久性接触由棘爪的重量维持4.钣金棘轮传动21）适用于轻负载2）低成本3）适用于大规模生产4）棘爪与棘轮的永久性接触由棘爪的重量维持5.棘轮机构3通过调整粉色后盖的位置可以得到绿色轮的不同旋转角度。
拉动橙色棘爪并使其旋转180°可以改变绿色轮的旋转方向。
此机制用于成形器。
6.棘轮机构4棘轮有内齿。
7.棘轮机构5自行车自由轮。
蓝色链轮从脚踏自行车接收运动。
黄色轮毂仅在蓝色链轮顺时针旋转时旋转。
黄色轮毂顺时针旋转对蓝色链轮没有影响。
由于弹簧的作用，红色棘爪总是压向链轮的内齿。
现实中使用了两个棘爪。
8.棘轮机构8绿色输入圆盘通过蓝色棘爪使得输出棘轮间断性旋转。
粉色和黄色销控制棘轮的停止时间。
每一个销使得棘轮在输入圆盘旋转1/8周期间停止。
由于弹簧（未显示）的作用，蓝色棘爪总是压向棘轮齿。
9.棘轮机构9有两个棘爪。
粉色棘爪推动棘轮。
绿色棘爪在粉色棘爪反向运动时维持棘轮静止。
10.棘轮机构12有两个棘爪。
绿色棘爪推动粉色齿轮，且不是一直与其接触（不同于普通棘轮机构）。
蓝色棘爪在绿色棘爪不推动齿轮时维持棘轮静止。
11.销齿轮棘轮机构1输入：粉色曲柄持续性旋转输出：黄色销齿轮12.棘轮机构13黄色输入圆盘通过橙色棘爪使得绿色输出棘轮间断性旋转。
蓝色凸轮的长度调节棘轮的运动时间。
13.棘轮机构15有两个棘爪。
粉色棘爪推动棘轮。
绿色棘爪在粉色棘爪反向时维持棘轮静止。
黄色凹槽凸轮为输入。
14.棘轮机构16输入：粉色曲柄的持续性恒速旋转。
15.棘轮机构31输入：绿色曲柄震荡输出：棘轮间断性旋转特点：内齿棘轮、外棘爪16.棘轮机构17输入：绿色偏心轴输出：灰色棘轮重力维持棘爪和棘轮的接触。
百看不厌的机械工作动态图，让你长见识的原理图37四冲发动机飞机的星型发动机飞机螺旋桨与机枪同步图发动机喷气式发动机喷射推进机潜艇使用的斯特林发动机曲柄连杆机构是发动机三相电子绕组励磁双涵道涡轮风扇发动机外燃机：斯特林发动机原理蒸汽机火车的推进原理汽车换挡机制柴油发动机汽车汽油发动机制单曲轴对置活塞式发动机直升机单杠发动机多缸飞机发动机双直列八缸蒸汽发动机马克沁机关枪原理打火机原理焊接卷笔刀开锁原理航模单杠发动机航模四缸发动机机械键盘坦克主动轮传动1、滑块-曲柄同轴踏板解析：它是普通滑块的双滑块-曲柄机构。
两个踏板的速度是相同的。
2、齿轮传动的同轴踏板解析：两个踏板的速度是相同的。
3、同轴踏板解析：两个踏板的速度几乎相同。
蓝轴的针脚之间或绿轴的沟槽之间的相对位置影响速度关系。
4、锥齿轮传动的踏板解析：按下粉红色踏板，通过锥齿轮传动和超越离合器使橙色轮旋转。
由于车轮惯性，可以连续旋转。
粉红色配重趋向于将踏板带到其上部位置（可以用弹簧代替）。
5、变速自行车解析：单链（由黑线表示）包裹在粉红色的链轮，紫色空转链轮和两个链轮（蓝色和绿色）周围。
两个后者属于沿相同方向安装的两个飞轮，轮毂固定在自行车后轮上。
一次仅接合一个飞轮，而另一个自由地向后旋转。
由于链条在与第一链轮相反的方向上缠绕第二链轮，所以骑车人仅需要向后踩踏以接合它。
事实上，它是将双向旋转转换成不同速度的单向旋转的机制。
6、单踏板连杆机构7、双踏板动力输出机构解析：输入为两个同轴水平旋转轴的踏板（粉色和紫色）。
输出为垂直轴。
该机构将输入角振荡转换为输出连续旋转，具有两个死位置。
输出惯量有助于机构克服死点。
黄色磁盘凸轮和弹簧滑块（绿色）不允许机构在其死点停止以便于启动。
齿轮系统确保两个踏板的相反的旋转方向。
8、脚力洗衣机解析：洗涤桶固定到橙色垂直轴，其速度由于两个皮带驱动器而增加。
动图显示两种工作模式：1）浴缸振动：红色限位器设置在其向前位置，以限制踏板的运动。
孩子们难得一见的机械原理动态图
这个难得一见的机械原理动态图，真是好，我想，这要是给初中、高中甚至小学的孩子们看看，多具体，多形象啊，这对提高孩子们对机械运动原理的认识绝对有好处。
所以，我果断的分享给朋友们，也请朋友们果断的转发到朋友圈，便于让更多的孩子们能看到。
飞机的星形发动机
椭圆规
缝纫机
马耳他十字机芯——用于控制时钟的秒针运动
汽车变档机制
舰炮弹药装填系统
转子发动机——内燃机的一种，把热能转为旋转运动而非活塞运动，如马自达RX8
直列式发动机——它的汽缸肩并肩地排成一排，L4发动机，一般的车都用
V 型发动机——汽缸排列在成一定角度的两个平面上，V6发动机
水平对置式发动机——汽缸排列在发动机相对的两个平面上，保时捷911用的是这种的6缸
汽车等速万向节。
18个汽车机械原理GIF图，第一张就看醉了……汽车作为我们每天出行的交通工具，你知道它都是怎样运转的吗？它的机械原理你又了解多少呢？下面这组动态图或许能带你走进机械的世界，一起去看看吧。
1、斯特林发动机原理斯特林发动机（Stirling engine）是英国伦敦的牧师罗巴特·斯特林（Robert Stirling）于1816年发明的，并以此命名。
斯特林发动机是一种独特的热机，因为它理论上的效率几乎等于理论最大效率，称为“卡诺循环效率”。
斯特林发动机是通过气体受热膨胀、遇冷压缩而产生动力的。
它是一种外燃发动机，使燃料连续地燃烧，蒸发的膨胀氢气（或氦）作为动力气体使活塞运动，膨胀后的气体又在冷气室里被冷却，反复地进行这样的循环过程。
2、下面这个也是斯特林发动机，左面在加热，右面在冷却3、下面的动画也是斯特林发动机原理4、下面这个是二冲程内燃发动机5、这个也是二冲程内燃发动机6、这台大家伙还是二冲程内燃发动机7、下面的内燃机就是四冲程内燃发动机了，看看它与二冲程内燃机有什么不同8、又是一台四冲程内燃发动机，数字显示四个冲程：1吸气，2压缩，3作功，4排气9、下面也是四冲程内燃发动机，清晰显示了控制气门的凸轮结构10、已经很常见的“三角转子发动机”，在小型汽车中有的采用这种类型的动力装置11、下面也是三角转子发动机，细节看得更清楚12、下面是所谓“马耳他十字机芯”，它不是发动机，但属于经典的机械传动结构13、下面画的是工业革命的鼻祖——瓦特的蒸气机，蒸汽机属于“外燃式”发动机，这张动画是典型的蒸汽机车偏心连杆传动结构14、下面是蒸汽活塞泵（旋转运动）的工作原理，二冲程内燃机的汽缸就是模仿它而发明出来的15、汽车手动变档器，标准的一停四进一倒16、汽车悬挂的工作图17、变速箱工作原理18、差速器工作原理。
看不厌的机械工作动态图，让你长见识的原理图210波轮洗衣机▼扫地机器人▼吹风机▼打印机▼近视眼手术▼圆珠笔▼飞机起飞▼发动机工作原理▼发动机原理▼自行车减震系统原理▼油雾器工作原理▼梯形控制臂后悬挂工作原理▼电锯中数以万计的部件协作工作▼一个小巧轻便的活塞，驱动着坚硬的机轴▼1.双缸发动机☟双缸发动机，是指有两个气缸的发动机，它是由两个相同的单缸排列在一个机体上共用一根曲轴输出动力所组成。
既适用于动力发生装置，也可指包括动力装置的整个机器，比如汽油发动机，航空发动机。
发动机总的主要部分就是气缸，这里就是整个汽车的动力源泉。
双缸发动机多用于轿车的发动机、摩托车、油锯和其他小功率动力机械中。
2.链传动☟链传动是通过链条将具有特殊齿形的主动链轮的运动和动力传递到具有特殊齿形的从动链轮的一种传动方式。
链传动是啮合传动，平均传动比是准确的。
它是利用链条与链轮轮齿的啮合来传递动力和运动的机械传动。
3.截止阀的工作原理☟截止阀阀体是阀的主要承压部件，并且容纳闭合元件。
截止阀内的流动通道被设计成具有光滑的圆弧内壁而没有尖锐的角和尖棱，这样可提供一个不产生异常湍流及噪音的平稳工艺流动。
流动通道本身必须具有恒定的面积以避免产生任何附加的压力损失和过高的流速。
截止阀具有较宽的两个端部连接，因此阀体可适用于几乎每一种的端部连接，尽管为适应无法兰结构其面对面尺寸太长(螺栓连接两个管线法兰之间的阀体，这在旋转阀中是常见的)。
对截止阀来说，不匹配的端部连接也是可以的。
4.电锯☟电锯中数以万计的部件协作工作，一个小巧轻便的活塞，驱动着坚硬的机轴。
三联动链条能够保持每小时70公里的速度。
在外部有33个剃刀般尖锐的切齿能够锯开世界上最硬的木头。
但电锯的威力并不是来自切齿，而是来自薄薄的被叫做“导向杆”的金属片。
链条就缠在它边缘，导向杆必须坚固，才能支持高速运动。
5.塔吊拼装☟塔吊的塔身是由一节节普通节拼装的。
在塔柱里面，装有一个油压千斤顶，做为日后往上爬升之用。
直观│精巧的机械传动原理动图最好的设计通常都是最简单的，但是简单并不意味着它们能被轻易想出来。
细看生活中,哪些常见但很精巧的机构和结构！PS：看到第一个，满满的童年回忆啊~哎呀，一不小心把自己的年龄暴露了！老式自行车铃铛足以称之为铃铛界的骄傲!把铃铛杆压下时，铃铛杆会利用齿轮的旋转来带动砝码，将砝码向外抛出。
图中未显示的是最上面的铃铛盖儿，有了这一部分，我们才能组装好完整的铃铛。
当它被安置在上面时，旋转的砝码撞击铃铛盖儿，就能发出悦耳的铃声啦。
标准的锁配钥匙的是一种为人熟知又匠心独运的“天天见”发明。
钥匙上独一无二的突起让锁里所有针头与装置中的断层线完美对齐。
当它们排成直线(并且只有排成直线)时，锁才能被打开。
为了具体说明，补一张老图，可能都看过，另一个角度看到的锁。
这是一个叫“Cherr y MX Red(红轴)”的机械开关。
它只是许多机械按键中的一种(机械按键也是键盘按键的一个种类)，不过比起它的锁兄锁弟来说，也可能是最容易被摸透的一个。
按下那个大的红色部分(它与按键帽相连)顺着一个方向移动，使得金属部分能够形成一个电子回路。
这个机械连接就会联通相应的按键，对电脑发出指令!如果你老是好奇为什么摆头电扇后屁股那里多了一个奇怪的小柱子，而不是仅仅有一个简单的开关，现在就来为你解惑~当你按下那个柱子，它会让一个涡轮就位，这个齿轮使得转动扇片的涡杆和转动整个风扇的装置相联动。
当你把它拔起来时，连接中断，风扇就不会再摇头了。
想到这主意的人真聪明!自动电线剥线钳把过程变得非常容易。
紧握钳子手柄时，钳子左边的加紧机构加紧电线，右边的剪切机构浅浅的划过塑料外皮，但不会碰到里面的金属。
手柄再握紧点，左边就会把仍有绝缘层的电线向左拉，右边则会把断掉的“遮盖物”拔下来。
这是一个可以用于发动机冷却系统的自动恒温器。
在它之中有一个小小的蜡室，蜡升温并开始融化时，蜡室随之膨胀。
这个蜡室与一根深入冷却系统的连杆相连。
恒温装置膨胀时，连杆打开，阀门使冷却剂进入系统。
