令人震撼的100多种机械原理动态图，惊艳的黑科技！
作者| 普宁君来自加拿大安省3D视觉设计师盖瑞斯·福勒（Gareth Fowler）
制作了一系列充满活力、酷炫十足的超完美机械gif图
不过这些机械并不是真的存在于生活中
它们就像永动机一样，一直运动下去有金属控的会特别喜欢每个图都不要盯太久哦，会看晕的
以下是精选的一些结构
1.能够追踪平行四边形的机械联动构造▼
2.万向接头▼
3.齿条齿轮构造应用▼
4.行星离合器▼
5.空间利用门▼
下面的gif图需要点击才能播放哦
6.在旋转过程中保持方向不变
▼
7.阿基米得氏曲线驱动机▼
8.锥面摩擦变速器▼
9.日内瓦结构内部▼
10.将中断旋转变为连续旋转▼
另外还有热心金粉
为我们提供的机械动态图
简直太美了！
球齿机机构
▼
冲击夹持机构▼
滚珠丝杠传动机构
▼
齿轮传动机构
▼
食品制作▼
3D打印▼
神奇的家具▼
链传
▼
联轴节
▼
机关枪
▼
齿轮啮合
▼
这个好复杂，请大神指点▼
猜猜这是啥▼
直升机旋翼▼
可变节气门
▼
计数器
▼
差速器
▼
透析仪
▼
自动步枪
▼
加特林机枪
▼
气门
▼
你所看到的，也许正是别人所需要的！。

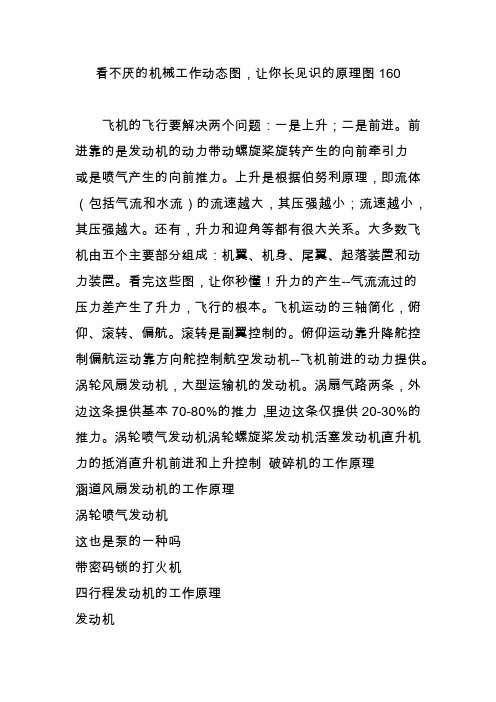

看不厌的机械工作动态图，让你长见识的原理图160飞机的飞行要解决两个问题：一是上升；二是前进。
前进靠的是发动机的动力带动螺旋桨旋转产生的向前牵引力或是喷气产生的向前推力。
上升是根据伯努利原理，即流体（包括气流和水流）的流速越大，其压强越小；流速越小，其压强越大。
还有，升力和迎角等都有很大关系。
大多数飞机由五个主要部分组成：机翼、机身、尾翼、起落装置和动力装置。
看完这些图，让你秒懂！升力的产生--气流流过的压力差产生了升力，飞行的根本。
飞机运动的三轴简化，俯仰、滚转、偏航。
滚转是副翼控制的。
俯仰运动靠升降舵控制偏航运动靠方向舵控制航空发动机--飞机前进的动力提供。
涡轮风扇发动机，大型运输机的发动机。
涡扇气路两条，外边这条提供基本70-80%的推力，里边这条仅提供20-30%的推力。
涡轮喷气发动机涡轮螺旋桨发动机活塞发动机直升机力的抵消直升机前进和上升控制破碎机的工作原理涵道风扇发动机的工作原理涡轮喷气发动机这也是泵的一种吗带密码锁的打火机四行程发动机的工作原理发动机在枪械的结构和工作原理区别中，如何利用火药燃气，或者火药燃气的运动特性，一直是极为重要也特别核心的问题所在。
但是在展现这种区别的时候，直接的实物慢镜头拍摄往往没有特别好的展示效果。
但这些枪械一旦在水下发射时，利用燃气形成的空腔，很容易就能看出枪械的一些巨大差异。
左轮手枪的连发不是来自于对火药燃气的利用，而是利用扳机牵引转轮的旋转和击锤的压倒、再次激发。
而转轮手枪的转膛结构，注定和枪管之间存在一个空隙；从上面的镜头就能看出来，左轮手枪的燃气，从转轮和枪管之间泄露出来的部分所占比例是相当大的。
因为这种燃气利用效率的差别，在使用相同弹药的情况下，左轮手枪的威力其实不如自动手枪。
自动手枪虽然利用了枪械击发时的火药能量来完成循环动作，但它不是直接利用燃气，而是利用枪弹击发以后的整体后坐，推动套筒向后移动，完成抛壳和复进上膛。
这个过程里枪管不对外引出燃气，因此几乎所有的燃气都从枪口喷出去了。

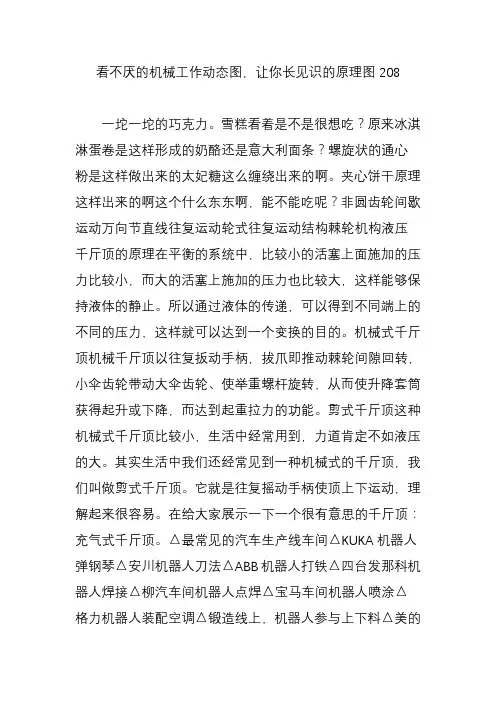

看不厌的机械工作动态图，让你长见识的原理图208一坨一坨的巧克力。
雪糕看着是不是很想吃？原来冰淇淋蛋卷是这样形成的奶酪还是意大利面条？螺旋状的通心粉是这样做出来的太妃糖这么缠绕出来的啊。
夹心饼干原理这样出来的啊这个什么东东啊，能不能吃呢？非圆齿轮间歇运动万向节直线往复运动轮式往复运动结构棘轮机构液压千斤顶的原理在平衡的系统中，比较小的活塞上面施加的压力比较小，而大的活塞上施加的压力也比较大，这样能够保持液体的静止。
所以通过液体的传递，可以得到不同端上的不同的压力，这样就可以达到一个变换的目的。
机械式千斤顶机械千斤顶以往复扳动手柄，拔爪即推动棘轮间隙回转，小伞齿轮带动大伞齿轮、使举重螺杆旋转，从而使升降套筒获得起升或下降，而达到起重拉力的功能。
剪式千斤顶这种机械式千斤顶比较小，生活中经常用到，力道肯定不如液压的大。
其实生活中我们还经常见到一种机械式的千斤顶，我们叫做剪式千斤顶。
它就是往复摇动手柄使顶上下运动，理解起来很容易。
在给大家展示一下一个很有意思的千斤顶：充气式千斤顶。
△最常见的汽车生产线车间△KUKA机器人弹钢琴△安川机器人刀法△ABB机器人打铁△四台发那科机器人焊接△柳汽车间机器人点焊△宝马车间机器人喷涂△格力机器人装配空调△锻造线上，机器人参与上下料△美的空调的生产线上，4台机器人焊接罐件△生产流水线上，机械手正完成快速准确地抓取工序△CNC加工中心应用机器人进行自动化上下料△机器人和机床结合为一体，直接参与机加工△冲压(锻压)生产线上，几台冲压机器人完成上下料动作△机器人正在安静地重复着码垛的工作△检测线上，4台机器人正交错完成大型车身的测量与检测△装配机械手各种姿势接东西△准确抓住手机边缘△机器手打台球1、滑块-曲柄同轴踏板解析：它是普通滑块的双滑块-曲柄机构。
两个踏板的速度是相同的。
2、齿轮传动的同轴踏板解析：两个踏板的速度是相同的。
3、同轴踏板解析：两个踏板的速度几乎相同。
蓝轴的针脚之间或绿轴的沟槽之间的相对位置影响速度关系。
最新机械原理动态图，最后一张的单车真拉风啊！
动态原理图能够直观的看清机械作业的过程和原理，一直备受大家关注，今天的动图比较直观，看不懂的罚做俯卧撑就算了吧，就罚乘骑最后一个交通工具上班好不好。
1.阀门动态图
2.链传动
3.卡盘工作原理
4.塔吊长高过程
5.Thordon COMPAC船尾轴管轴承工作原理
6.古老的水泵工作原理
7.卧螺离心机
8.旋转凸轮泵
9.滑块运动
10.螺杆运动
11.差速器工作原理
12.Bourke 发动机
13.轴流式压缩机
14.蠕动泵的工作原理
15.上班交通工具，比慢还有比它更慢的吗
•自行车。
看不厌的机械工作动态图，让你长见识的原理图210波轮洗衣机▼扫地机器人▼吹风机▼打印机▼近视眼手术▼圆珠笔▼飞机起飞▼发动机工作原理▼发动机原理▼自行车减震系统原理▼油雾器工作原理▼梯形控制臂后悬挂工作原理▼电锯中数以万计的部件协作工作▼一个小巧轻便的活塞，驱动着坚硬的机轴▼1.双缸发动机☟双缸发动机，是指有两个气缸的发动机，它是由两个相同的单缸排列在一个机体上共用一根曲轴输出动力所组成。
既适用于动力发生装置，也可指包括动力装置的整个机器，比如汽油发动机，航空发动机。
发动机总的主要部分就是气缸，这里就是整个汽车的动力源泉。
双缸发动机多用于轿车的发动机、摩托车、油锯和其他小功率动力机械中。
2.链传动☟链传动是通过链条将具有特殊齿形的主动链轮的运动和动力传递到具有特殊齿形的从动链轮的一种传动方式。
链传动是啮合传动，平均传动比是准确的。
它是利用链条与链轮轮齿的啮合来传递动力和运动的机械传动。
3.截止阀的工作原理☟截止阀阀体是阀的主要承压部件，并且容纳闭合元件。
截止阀内的流动通道被设计成具有光滑的圆弧内壁而没有尖锐的角和尖棱，这样可提供一个不产生异常湍流及噪音的平稳工艺流动。
流动通道本身必须具有恒定的面积以避免产生任何附加的压力损失和过高的流速。
截止阀具有较宽的两个端部连接，因此阀体可适用于几乎每一种的端部连接，尽管为适应无法兰结构其面对面尺寸太长(螺栓连接两个管线法兰之间的阀体，这在旋转阀中是常见的)。
对截止阀来说，不匹配的端部连接也是可以的。
4.电锯☟电锯中数以万计的部件协作工作，一个小巧轻便的活塞，驱动着坚硬的机轴。
三联动链条能够保持每小时70公里的速度。
在外部有33个剃刀般尖锐的切齿能够锯开世界上最硬的木头。
但电锯的威力并不是来自切齿，而是来自薄薄的被叫做“导向杆”的金属片。
链条就缠在它边缘，导向杆必须坚固，才能支持高速运动。
5.塔吊拼装☟塔吊的塔身是由一节节普通节拼装的。
在塔柱里面，装有一个油压千斤顶，做为日后往上爬升之用。
