三相全桥电磁感应加热器使用手册

感应加热器使用说明书感谢您购买我们的感应加热器。

本说明书将向您介绍该产品的使用方法及注意事项，请仔细阅读并按照指示操作，以确保您的安全和正常使用体验。

一、产品概述感应加热器是一种高效、节能的加热设备，利用感应电流在导体上产生的电磁感应原理，将电能转化为热能。

该产品广泛应用于家庭和工业领域，如炉具、水壶、电磁炉等。

二、使用方法1. 准备工作：a. 检查产品包装是否完好，确认无损坏情况后，将感应加热器放置在平稳的桌面上。

b. 将加热器的插头插入电源插座，确保插头与插座完全贴合。

2. 操作步骤：a. 打开加热器的电源开关，显示屏将亮起并显示当前的工作状态。

b. 使用加热器提供的控制按钮或触摸屏，调整加热器的工作温度或功率。

按下相应的加热温度或功率按钮，加热器将自动调整相应的参数。

c. 将需要加热的物品并置于加热器的感应区域内，感应加热器会自动检测到物体的存在并开始加热。

d. 等待加热过程完成后，通过控制按钮或触摸屏，将加热器的电源开关关闭，断开与电源的连接。

三、注意事项1. 使用环境：a. 请将加热器放置在通风良好的地方，避免高温、潮湿或者多尘的环境。

b. 请勿将感应加热器置于易燃或易爆的材料附近，以免发生危险。

2. 使用过程中：a. 请勿将手或其他物体伸入加热器的感应区域内，以免造成伤害。

b. 加热器处于工作状态时，表面温度会升高，请勿直接用手触摸，以免烫伤。

3. 清洁与维护：a. 在清洁加热器之前，请确保已关闭电源开关并拔掉电源插头，防止发生意外。

b. 使用柔软的干布清洁加热器的表面，不要使用酸性、碱性或腐蚀性溶液进行清洁。

c. 请定期检查电源线、插头等连接部分是否损坏，如发现异常情况请及时联系售后服务。

四、故障排除1. 若感应加热器无法正常工作，请先检查电源是否正常连接，插头是否完全插入插座。

2. 如电源连接正常，但感应加热器仍无法启动，请立即停止使用，并联系售后服务。

感应加热器是一种高效、安全的加热设备。

电磁感应加热设备说明书[工业级]一、电气参数1、额定输入电压：AC380V （三相五线）2、工作电压范围：AC330V~AC420V3、工作频率：50HZ/60HZ4、空气漏电开关参数：150A5、谐振频率：16.5Khz——35Khz6、额定功率：__60___KW ± 5%7、额定工作电流：__85__Amp8、功率输出控制：5档控制 20%、40%、60%、80%、100%9、启动时间：小于5秒二、故障代码红色指示灯亮且显示“1”=谐振电路保护闪烁“－”=无锅闪烁“2”=线圈盘温度过高保护闪烁“3”=线圈盘温度传感器（热敏电阻）开路闪烁“4”=IGBT模块温度过高保护【或IGBT温度传感器（热敏电阻）短路】闪烁“5”=IGBT模块温度传感器（热敏电阻）开路三、环境要求1、温度：-20℃~45℃2、湿度：≤95%3、设备远离水蒸汽、油烟机、灰尘，不要堵塞设备的进出风口，以保证风冷效果，周围没有导电尘埃，爆炸性气体及腐蚀性气体，没有明显的震动和颠簸。

四、性能描述1、产品具有过热、过流、过压、缺相、浪涌、欠压、IGBT短路、开路、线盘短路、开路等多项保护功能，确保了设备安全稳定运行。

2、全桥移相技术，双核大功率器件采用了世界名牌IGBT模块。

3、IGBT驱动采用了美国安捷伦（惠普公司）的超高速光耦，纳秒级的处理速度更是保证了信号的传送稳定性与出现故障时能够更快速的保护。

4、控制核心部分采用韩国三星高速数字处理芯片，能够实时对设备工作状态进行监视。

5、产品工业级的设计，独创的软启动功能，在频繁开启情况下更是确保了设备长时间运行的稳定性和超强的抗干扰能力。

6、散热方面采用了多个台湾高转速高品质涡轮风机，强劲的风量让设备冷酷起来。

7、多段功率输出控制，高功率因数，成熟稳定锁相环技术。

五、产品特点1、隔离电源设计，确保人身安全。

2、热效率高，大于等于90%。

3、功率分段控制，节能更突出。

4、工业级品质设计，安全可靠。

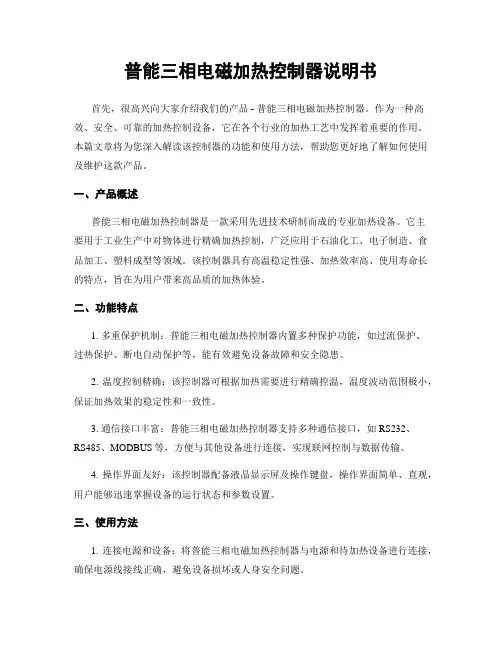

普能三相电磁加热控制器说明书首先，很高兴向大家介绍我们的产品 - 普能三相电磁加热控制器。

作为一种高效、安全、可靠的加热控制设备，它在各个行业的加热工艺中发挥着重要的作用。

本篇文章将为您深入解读该控制器的功能和使用方法，帮助您更好地了解如何使用及维护这款产品。

一、产品概述普能三相电磁加热控制器是一款采用先进技术研制而成的专业加热设备。

它主要用于工业生产中对物体进行精确加热控制，广泛应用于石油化工、电子制造、食品加工、塑料成型等领域。

该控制器具有高温稳定性强、加热效率高、使用寿命长的特点，旨在为用户带来高品质的加热体验。

二、功能特点1. 多重保护机制：普能三相电磁加热控制器内置多种保护功能，如过流保护、过热保护、断电自动保护等，能有效避免设备故障和安全隐患。

2. 温度控制精确：该控制器可根据加热需要进行精确控温，温度波动范围极小，保证加热效果的稳定性和一致性。

3. 通信接口丰富：普能三相电磁加热控制器支持多种通信接口，如RS232、RS485、MODBUS等，方便与其他设备进行连接，实现联网控制与数据传输。

4. 操作界面友好：该控制器配备液晶显示屏及操作键盘，操作界面简单、直观，用户能够迅速掌握设备的运行状态和参数设置。

三、使用方法1. 连接电源和设备：将普能三相电磁加热控制器与电源和待加热设备进行连接，确保电源线接线正确，避免设备损坏或人身安全问题。

2. 设置参数：通过控制器的操作界面，设置加热温度、加热时间等参数，确保加热过程能够按照要求进行。

3. 启动设备：在确认参数设置正确后，按下启动键，设备将开始工作并根据设置的参数进行加热控制。

4. 监测加热过程：在整个加热过程中，及时观察控制器显示的温度、电流等参数，确保设备正常运行并进行必要的调整操作。

5. 关闭设备：加热过程结束后，按下停止键，控制器将停止加热操作，并进入待机状态。

此时，可断开电源并等待设备冷却后进行维护保养。

四、维护保养1. 定期清洁：普能三相电磁加热控制器的外壳应定期清洁，以防止灰尘和污垢积聚，影响设备散热效果。

感应加热技术手册感应加热技术是一种新型的非接触式加热方法，可以广泛应用于工业生产中。

本手册将介绍感应加热技术的基本原理和工作方式，以及相关应用领域和注意事项。

一、感应加热的基本原理感应加热是利用交变磁场感应物体内部的涡流电流，使物体发生加热的过程。

感应加热的基本原理是法拉第电磁感应定律，即变化磁通量会在导体中感应出涡流。

通过高频交变磁场的作用下，导体中的电子将会产生振动和摩擦，从而使原本静止的导体转化为一个加热体。

二、感应加热的工作方式感应加热的工作方式一般分为两种，即均匀加热和局部加热。

均匀加热是指将整个物体或者部分物体置于交变磁场中，使被加热的成对称加热，一般用于加热大型的金属或合金零件；局部加热是指在物体的特定位置施加交变磁场，只将被加热部分加热，一般用于加热小型零件或者区域性加热。

三、感应加热的应用领域感应加热技术在电子、机械、制造等领域都有广泛应用。

在制造领域中，感应加热被广泛应用于热处理和焊接工序中。

在电子领域中，感应加热技术被应用于电感、变压器、输电线缆等领域。

在医疗领域中，感应加热被应用于微创手术、无痛减肥等方面。

此外，感应加热还被广泛应用于食品工业、家电制造等领域。

四、注意事项使用感应加热时，需要注意以下几个方面：首先，感应加热时一定要注意安全。

高频电流可能会对人体产生危害，需要严格遵守相关安全规范。

其次，感应加热设备需要进行定期维护保养，以确保其正常运行。

最后，感应加热的加热效率较高，需要注意控制加热时间和温度，避免过度加热导致材料烧损或者变形。

五、结论感应加热技术是一种高效、非接触式的加热方式，广泛应用于工业生产中。

本手册介绍了感应加热的基本原理和工作方式，以及相关应用领域和注意事项，希望对读者了解和使用感应加热技术有所帮助。

为了正确使用本产品，请认真细读使用说明书一、产品的部件名称和接线12345689710121113141617181920212423152825222726德国英飞凌原厂驱动：磁隔离技术全进口高性能、多级电感虑波电源，贴片制造工艺编号接线和用途1接散热风扇的电源电压，当风扇为220V时就接220V电源，当风扇为380V 电压时，就接380V电源2接散热风扇220V或380V（随用户定，一般为380V）3当外接散热风扇为直流24V时，此接口为开关，控制24V风扇工作或停止。

此两端接口实际上就是主板上继电器输出常闭接触点4双交流24V电源（做半桥时4或5选1个）5双交流24V电源（做半桥时4或5选1个）6单交流16V电源7电源指示灯（红色）8工作指示灯，待机时，闪亮，工作时，一直亮（绿色）9外接指示灯，引接到机箱外面的LED接口上10软启动接口，引到外机箱中的R/S接口上（可通过F-02设置断开工作或闭合工作，出厂默认闭合工作、断开停止状态）11微调节功率电位器，当功率出现较大的偏差时，这个电位器可适当调整1232位高速DSP处理器13外接可编程操作显示器14隔离型RS485通讯接口15外部负载温度检测接口1，精度达±1℃（最高150℃）单路时，默认1用来测量外部工作温度16外部负载温度检测接口2，精度达±1℃（最高150℃）17多功能输入接口（通过F-20来设置）：1、做外接电位器10K输入，可以调节功率大小20%-100%范围2、做外接PID输入（0-5V）输入做红外测温仪或热电偶转换电压0-5V输入，实现显示温度和控制功率大小（最高可以测量显示1000℃）18接高频互感器，注意方向。

若方向接反时，功率很小19IGBT模块驱动（做半桥时，选择19、20或23、24即可）20IGBT模块驱动（做半桥时，选择19、20或23、24即可）21接直流母线高压22IGBT温度传感器接口23IGBT模块驱动（做半桥时，选择19、20或23、24即可）24IGBT模块驱动（做半桥时，选择19、20或23、24即可）25接直流母线高压26RS485通讯接口，接A、B27外接K型热电偶28外接12V继电器带动其它需要的负载，与本机的风扇启动/停止同步二、产品的外观尺寸（1）、JS1000-020 （三相全/半桥20KW/380V ）（2）、JS1000-030 （三相全/半桥30KW/380V）390250240450250240（3）、JS1000-040、JS1000-050三相全桥40KW/380V 、三相全桥50KW/380V ，60KW （水冷）（4）、JS1000-060（三相全桥60KW/380V风冷）510290260600310250（5）、JS1000-080（三相全桥80KW/380V风冷）（6）、20KW-80KW电磁加热控制柜外观尺寸（风冷、水冷通用）电磁加热器、温控器、线圈示意图接线说明：1、控制器R/S 接口是启动接口，当这两端子短接时就启动，当断开时就停止。

第1篇一、安全注意事项1. 操作人员必须熟悉电磁加热设备的使用说明书，了解设备的性能、操作规程和安全注意事项。

2. 操作前，应确保设备周围环境安全，无易燃、易爆物品，设备周围不得放置可燃物。

3. 操作人员应穿戴适当的防护用品，如绝缘手套、绝缘鞋、防护眼镜等。

4. 操作过程中，严禁触摸设备高温部位，以防烫伤。

5. 操作人员应定期进行安全培训，提高安全意识。

二、操作步骤1. 开机前准备：（1）检查设备是否正常，各按钮是否置于关闭位置。

（2）确保设备周围环境安全，无易燃、易爆物品。

（3）穿戴适当的防护用品。

2. 启动设备：（1）打开电源开关，确认设备进入工作状态。

（2）根据加热需求，调整加热功率。

（3）设置加热时间，确保设备在预定时间内完成加热任务。

3. 加热过程中：（1）密切观察设备运行状态，确保设备运行稳定。

（2）检查设备温度，确保温度符合加热要求。

（3）如发现异常情况，立即停止加热，切断电源，进行检查。

4. 关闭设备：（1）停止加热，关闭加热功率。

（2）关闭电源开关，确保设备处于关闭状态。

（3）清理工作场地，整理设备。

三、维护保养1. 定期检查设备各部件，如加热线圈、绝缘材料、接线等，确保设备运行正常。

2. 检查设备接地情况，确保接地良好。

3. 清洁设备，清除灰尘、杂物，保持设备清洁。

4. 定期更换磨损严重的零部件，如加热线圈、绝缘材料等。

5. 定期进行设备性能测试，确保设备符合要求。

四、应急处置1. 发生火灾时，立即切断电源，使用灭火器进行灭火。

2. 发生触电事故时，立即切断电源，进行急救。

3. 发生设备故障时，立即停止使用，切断电源，进行检查维修。

4. 如发生意外事故，立即报告相关部门，按照应急预案进行处理。

五、培训与考核1. 对新员工进行电磁加热设备操作培训，确保其掌握设备操作技能和安全知识。

2. 定期对操作人员进行考核，确保其熟练掌握设备操作技能和安全知识。

3. 对操作人员进行安全教育培训，提高安全意识。

一、指示灯介绍：1、电（磁）加热设备（位置如图所示：1—4）：2、本公司的电（磁）加热设备都有四个LED指示灯，以指示设备的各种工作状态。

从左到右（1、2、3、4）为散热器温度指示（红色）、工作状态（绿色）、功率输出状态（红色）、加热控制输入状态（绿色），其中工作状态和功率输出状态指示灯经组合还可指示其它的功能。

现分别介绍如下（快：0.25秒/次，中：0.5秒/次，慢：1秒/次）：1）、温度指示灯（红色、左边第“1”个。

有2种状态指示）：当其一直亮时，表示散热器上的温度没达到保护值（70℃），设备正常工作；反之，则温度过高设备暂停加热（风扇继续运转），待温度降下来后再加热。

这种情况出现的可能原因是：A〉通风不畅；B〉风扇停转（可能是坏了或卡住了）。

故障排除：检查风道机风扇。

2）、工作状态（绿色、左边第“2”个。

有7种状态指示）：A〉、待机状态：设备正常工作，等待加热及其他工作。

1次 / 秒地均匀闪烁（亮、暗各0.5秒）； B〉、电压过低或过高：亮暗不均匀地闪烁（亮0.25秒_暗1秒——快_慢）；C〉、电流过大：不均匀的闪烁（亮0.5秒_暗0.5秒_亮0.5秒_暗1秒——块_快_慢）；D〉、设定的工作时间到：不均匀的闪烁（亮0.5秒_暗0.5秒_亮0.5秒_暗0.5秒_亮0.5秒_暗1秒——快_块_快_慢）；E〉、风扇已坏：不均匀的闪烁（亮0.5秒_暗0.5秒_亮0.5秒_暗0.5秒_亮0.5秒_暗0.5秒_亮0.5秒_暗1秒——快_块_快_快_慢）；F〉、正常加热：亮暗均匀地快速闪烁（亮0.25秒_暗0.25秒——快_快），和第“3”个灯配合； G〉、不能正常加热：亮暗均匀地慢速闪烁（亮1秒_暗1秒——慢_慢），和第“3”个灯配合；3）、功率输出状态（红色、左边第“3”个，有3种状态指示）：A〉、正常加热：亮暗均匀地快速闪烁（亮0.25秒_暗0.25秒——快_快），和第“2”个灯配合； B〉、不能正常加热：一直亮（不闪烁），和第“2”个灯配合；说明无功率输出或功率输出太小。

电感应加热设备操作说明一、设备概述电感应加热设备是一种利用电磁感应原理来进行加热的设备。

具有加热迅速、高效节能的特点，广泛应用于工业生产中的金属加热、熔炼、淬火等工艺。

本文将为您详细介绍电感应加热设备的操作步骤及注意事项。

二、设备操作步骤1. 设备检查和准备1.1 确保设备通电前，所有操作开关处于关闭状态。

1.2 检查设备的供电电压是否和设备标牌上的额定电压匹配。

1.3 检查设备外观是否有损坏或异物堵塞。

2. 设备通电操作2.1 将电源线插入电源插座，并保证接地良好。

2.2 按下设备主电源开关，设备通电。

2.3 操作界面上的控制器，将加热参数调节到合适的数值，如加热功率、加热时间等。

2.4 打开冷却水开关，确保设备正常工作时温度不超过额定温度。

3. 加热操作3.1 将待加热的工件放置在电感应加热设备的加热区域内。

3.2 操作界面上的控制器，启动加热装置。

3.3 观察工件的加热情况，并根据需要调整加热参数。

3.4 加热完成后，关闭加热装置和主电源开关。

3.5 将加热后的工件进行冷却处理。

4. 设备维护4.1 加热设备在使用中应定期对设备进行清洁，防止灰尘和杂物进入设备内部。

4.2 检查冷却水的流量和温度，保持在合适的范围。

4.3 定期检查设备的电源线是否磨损、漏电等情况，及时更换或修理。

4.4 如发现设备故障或异常情况，应及时联系维修人员进行检修和处理。

三、注意事项1. 为了确保操作安全，请在操作设备前仔细阅读设备操作手册，并按照要求进行操作。

2. 操作过程中应戴好防护手套和护目镜，以防止对身体产生伤害。

3. 设备通电后，禁止将手伸入设备内部，避免触电事故发生。

4. 加热装置工作时会产生较高的温度和电磁辐射，请远离加热区域，以免烫伤或对身体健康产生不良影响。

5. 冷却水系统应保持正常工作状态，确保设备的散热和温度控制。

总结：以上就是电感应加热设备的操作说明，希望本文能对您正确使用电感应加热设备提供帮助。

目录1、IPS系列感应加热电源使用说明书 (2)第一节概述 (3)第二节电源基本工作原理 (5)第三节安装使用和维护..................... 错误!未定义书签。

2、IPS系列感应加热电源故障检修手册............ 错误!未定义书签。

3、IPS系列感应加热电源电路原理图.............. 错误!未定义书签。

4、IPS系列感应加热电源售后服务办法............ 错误!未定义书签。

5、IPS系列感应加热电源现场安装反馈表.......... 错误!未定义书签。

IPS系列感应加热电源使用说明书第一节 概述一、型号含义：IPS100～300/50并联逆变型中频、超音频电源，其额定功率为100、160、200、250、300kW 等几个规格；其额定工作频率为50kHz ，根据实际负载配置情况，可在50kHz 以下各频率段工作。

电源型号含义如下：二、安装环境及使用条件1.本装置应安装于室内，并满足以下条件：➢ 海拔不超过1000m ；➢ 设备周围环境温度应不超过+40℃、不低于+2℃；➢ 周围介质湿度应不超过85%（相对于空气温度20±5℃时）； ➢ 无导电及易爆炸尘埃，无腐蚀性气体和爆炸性气体的场合；➢ 安装于通风良好，无剧烈震动和冲击，垂直倾斜度不超过5°的场合； 2.冷却水要求：电源装置、感应器、淬火变压器、补偿用电热电容器等均采用水冷却，所提供的冷却水状况的好坏直接影响设备运行的可靠性。

建议对现有冷却水进行分析检测，其结果应能满足以下条件，如有差异，则应通过有关净化手段加以解决。

➢ 机械特性：透明，不浑浊，无沉淀物，总固体含量不超过250mg/L ； ➢ 化学特性：PH 值为6～8，硬度不大于10度（即每升水中氧化钙含量≦100mg ）；➢ 电阻率：大于2.5k Ω/cm ；➢ 进水温度：不低于5℃，不高于35℃，冷却水的温升不超过20℃； ➢ 进水压力：0.1～0.2MPa ；输出频率输出功率水冷式变频器IGBTI P - □/ □S➢ 进水水量：100～300 l/min ；3.电网要求：电网输入为三相交流，线电压380V ，电网电压应为正弦波，谐波失真不大于5％，电压持续波动范围不超过±10％，电网电压的频率变化不超过±2％，三相电压相间不平衡度应小于±5％。

新型电磁感应加热系统说明书
采用电磁感应原理，将被加工热工件为线圈的次级，当通电后被加热工件在感应电流作用下，由里及表产生热膨胀，由此满足过盈装配的需要。

感应加热器由主机和控制箱二部组成。

主机由铁芯绕组，铁芯小车机构，活动芯柱组成，控制方式设有温度和时间控制，操作者能直观的知道加热时间与温度。

1、提高装配质量，加热均匀、精度高、能使工件表面硬度内在
质量不变。

2、高工作效率，加热速度迅速，既能降低工人劳动强度，又提
高装配进度，达到文明生产。

3、结构合理、先进、操作简便、安全可靠、无火警危险。

4、节约能源、降低成本、提益，与油加热相比节油100℅，和
电热炉相比节电60℅。

5、BGJ系列感应加热器在加热停止后，自动将工作中残磁退止
3CS以下。
