3-5KW半桥型电磁加热器使用说明书-V1.0

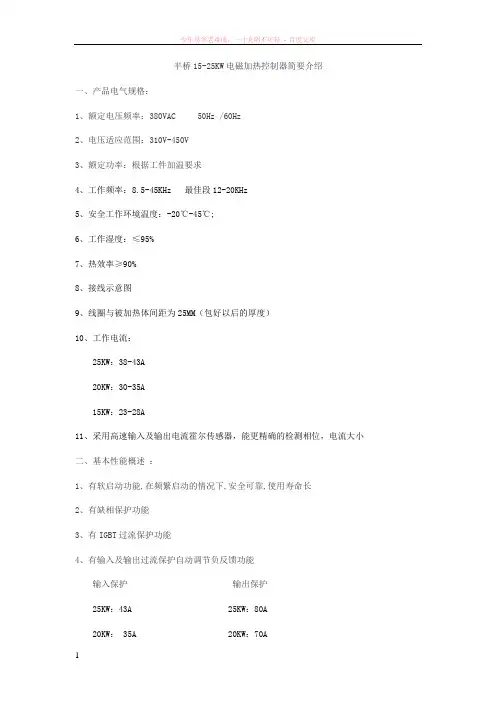

半桥15-25KW电磁加热控制器简要介绍一、产品电气规格：1、额定电压频率：380VAC 50Hz /60Hz2、电压适应范围：310V-450V3、额定功率：根据工件加温要求4、工作频率：8.5-45KHz 最佳段12-20KHz5、安全工作环境温度：-20℃-45℃;6、工作湿度：≤95%7、热效率≥90%8、接线示意图9、线圈与被加热体间距为25MM（包好以后的厚度）10、工作电流：25KW：38-43A20KW：30-35A15KW：23-28A11、采用高速输入及输出电流霍尔传感器，能更精确的检测相位，电流大小二、基本性能概述：1、有软启动功能,在频繁启动的情况下,安全可靠,使用寿命长2、有缺相保护功能3、有IGBT过流保护功能4、有输入及输出过流保护自动调节负反馈功能输入保护输出保护25KW：43A 25KW：80A20KW： 35A 20KW：70A15KW：28A 15KW：60A5、有IGBT过温保护功能6、有加热线圈短路保护功能7、有加热线圈开路保护功能8、半桥串联谐振电路9、采用高性能IGBT驱动芯片驱动，完美的驱动及输出波形10、自动识别负载及锁相功能,以使负载端得到最高功率因数，也使电路精确控制在弱感性区高效率工作11、数台电磁加热控制器并联安装在同一个加热管上,互不干扰12、节电效果好:与目前采用的电热圈相比,节电可达30%以上13、安装方便:可接桶型和平盘型等等结构方式感应线圈14、运行成本低,维修量少,产品保修1年,终生维护三、产品使用所接负载特性：5130号钢以及45号钢类，线圈与工件距离 2.5厘米（特殊材料要特殊调试）飞度电磁半桥参数要求序号功率（KW）输入电流（A）带负载电感量（uH）线圈电流（A）线横截面（mm2）国标有效长度（m）两边各3米留边引线保温棉厚度（mm）1 15 23-28 120-150 50-60 16 30-35 20-252 20 30-35 100-110 60-702025-30 20-25 3 25 38-43 80-90 70-80 25 20-25 20-25注意：电感量只是应用的其中一个参数而已，具体要实测工作频率和电流，通过增减线圈匝数来匹配功率，加热温度要求高的感量适当减小，工作频率在11-28KHz范围内，保持加热到所需最高温度时频率不低于11KHz（工件温度升高时等效串联阻抗R上升，RLC的谐振频率会降低, 同理R上升，母线电压不变的情况下电流有所下降是正常的）四、电磁加热控制器工作状态为了方便操作，所有功能键统一（也可按客人需求订做）待机下工作状态1.通电待机---控制板上电源指示灯亮.2. 通电待机---风机运行一分钟3.显示数码屏在待机下查看温度，输入电压开机下工作状态1.开机---控制板上电源指示灯亮.2.风机运行一直工作3.显示数码屏可查看温度，输入电压，输入电流，工作频率，工作档位，工作状态五、控制面板四个按键分别是“-”、“功能键”、“+”、“确认键”。

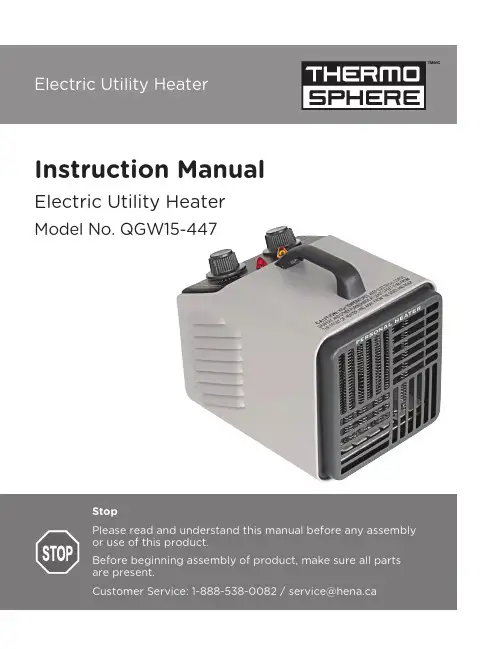

Instruction Manual Electric Utility Heater Model No. QGW15-447Table of ContentsSpecificationsImportant Safety Instructions Operating Instructions Important Safety Features Care and Maintenance Warranty 2 3 5 6 6 6SpecificationsModel Number : QGW15-447Voltage Rating : 120 V AC (60 Hz)BTU Output : 5,120 BTUsAmps : 12.5 AUnit Size : 5” (W) x 6.3” (D) x 5” (H) Unit Weight : 2.66 lbs.Important Safety InstructionsImportant InstructionsWhen using electrical appliances, basic precautions should always be followed to reduce the risk of fire, electric shock and injury to persons, including the following:1. Read all the instructions before using this heater/fan.2.This heater/fan is hot when in use. T o avoid burns, do not let bare skin touch hot surfaces. Use provided handle when moving this heater. Keep combustible materials, such as furniture, pillows, bedding, papers, clothes and curtains at least 3 feet (0.9 meters) from the front of the heater-fan and keep them away from the sides and rear.3. Do not leave heater operating while unattended. Use of extreme caution is necessary when any heater is used by or near children, invalids, disabled persons or pets.4.Do not operate the heater with a damaged power cord or after the heater malfunctions, has been dropped or damaged in any manner. Return heater to authorized service facility for examination, electrical or mechanical adjustment or repair.5. Do not use heater outdoors.6.Use your heater only in dry environments. This heater is not intended for use in a bath room, laundry area, or similar locations, or near sinks, washing machines, swimming pools or other sources of water. Never locate heater where it may fall into a bathtub or other water container. Do not use in damp environments such as flooded basements.7. Do not place the heater on a small, unlevel, uneven or any surface which might allow heater to tip or fall.8.For proper operation, heater should be placed on a smooth, non-combustible surface. Do not place on rugs, carpet, vinyl flooring or other plastic surfaces. Not for use outdoors or in wet areas.9. This heater is not designed as a primary heat source.10. Always plug heaters directly into a wall outlet/ receptacle. Never use with an extension cord orrelocatable power tap (outlet/power strip). Always unplug heater when not in use.11. Do not run power cord under carpeting. Do not cover cord with throw rugs, runners or similar coverings.13. Do not insert or allow foreign objects to enter any ventilation or exhaust opening as this may cause anelectric shock or fire or damage the heater.Intended use:applications. Use only with electrical wiring that is in good working order and that meets applicable codes and ordinances. This heater must be plugged in to a 120V AC, 15 Amp. (or larger) circuit. Do not plug any other appliance into the same circuit. If you have any questions whether your wiring is adequate, consult a qualified electrician. Risk of fire, overheating, malfunction, property damage, injury or even death may result if not adhered to.Use your heater-fan only with a working smoke detector located in the vicinity of this appliance.While using your heater/fan, you should follow the IMPORTANT INSTRUCTIONS listed below. As part of those instructions, we have used the word WARNING to indicate the level of hazard: WARNING indicates a hazard which, if not avoided, could result in injury or death.14. T o prevent a possible fire, do not block air intakes or exhaust in any manner. Do not use on softsurfaces like a bed, where openings may become blocked.15. A heater has hot and arcing or sparking parts inside. Do not use it in areas where gasoline, paint orflammable liquids are used or stored.16. Use this heater only as described in this manual. Any other use not recommended by themanufacturer may cause fire, electric shock or injury to persons or property.17.This appliance is not intended for use by persons (including children) with reduced physical, sensoryor mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safely. Children should be supervised to ensure that they do not play with the appliance.1. Power Indicator Light2. Caution Indicator Light3. Power Control Dials4.Thermostat DialHeater Operation: Always operate the heater in the upright position following all instructions and recommendations listed in this manual.Heater Location: Place the heater in the area of the room that is coldest.Heater Connection: Plug heater directly into a functional 120 volt A.C., 60 Hz wall outlet. Be sure plug fits tightly in outlet. A loose connection may cause overheating and damage to the plug or heater.Operating InstructionsPower/Caution Lights: This heater is equipped with Power and Caution Lights. The power light will illuminate when the unit is plugged in. The Caution Light will illuminate when the unit overheats. When located in this manual.Turning Heater On:LOW (I) or HIGH (II) setting. Then rotate the thermostat control clockwise to the HIGH THERMOSTAT position as described below. (During the heaters initial use, you may experience a slight odour or smoke. This is minutes of use.)Power Control Dial: This heater has two heat settings: High ( II )and Low ( I ). Use the higher setting (1,500 watt) to raise the room temperature quickly. When the desired temperature is reached use the Setting Thermostat: After heater has been turned on and the room has reached the desired temperature, “click”). By leaving the thermostat at this setting it will automatically maintain this temperature. T o lower temperature, rotate the knob further counter-clockwise (towards the LOW position (-)). T o raise the temperature, rotate the thermostat knob clockwise (towards the HIGH position(+)).To Operate Fan Only:clockwise so the fan will run continuously.Turn the center dial to the OFF position before unplugging or plugging in the heater. Heatershould be unplugged when not in use.power control dials Low setting. It ispower control dials ( )The power indicator light, located near the control panel, lights whenever the heater or fan plugged in. The heater is equipped with an automatic overheat protection device located inside the body of the heater. If the heater grille is obstructed, or if the heater gets too hot for any reason, the automaticoverheat protection device will turn the heater o . T o reset the heater, simply turn power o and unplug the heater for 10 minutes until it cools down and you may plug in and restart the heater. Be sure that the heater is on a smooth level surface with no obstructions.Care and MaintenanceCleaning: Clean the outside surface with a clean damp cloth. Do not use harsh chemical or abrasive cleaners. DO NOT IMMERSE THE HEATER IN WATER. Allow heater to dry completely before use.WarrantyYour Thermosphere heater has warranty against defects in materials and workmanship for a period of one (1) year from the date of original purchase. Please keep your proof of purchase (receipt) for any warranty claims. Warranty does not cover wear and tear, and damages arisen from misuse or use not in accordance with the product instructions.Important Safety FeaturesRepair: DO NOT OPERATE THE HEATER WITHOUT THE GRILLE IN PLACE. DO NOT USE THE HEATER IF IT HAS MALFUNCTIONED OR BECOME DAMAGED IN ANY WAY .Storage: Keep original carton for storage of the heater. Coil and tie the power cord to avoid damage during storage.。

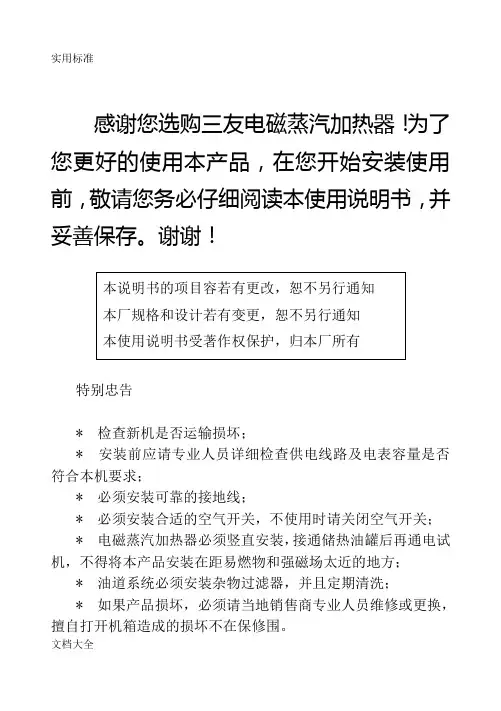

感谢您选购三友电磁蒸汽加热器！为了您更好的使用本产品，在您开始安装使用前，敬请您务必仔细阅读本使用说明书，并妥善保存。

谢谢！特别忠告* 检查新机是否运输损坏；* 安装前应请专业人员详细检查供电线路及电表容量是否符合本机要求；* 必须安装可靠的接地线；* 必须安装合适的空气开关，不使用时请关闭空气开关；* 电磁蒸汽加热器必须竖直安装，接通储热油罐后再通电试机，不得将本产品安装在距易燃物和强磁场太近的地方；* 油道系统必须安装杂物过滤器，并且定期清洗；* 如果产品损坏，必须请当地销售商专业人员维修或更换，擅自打开机箱造成的损坏不在保修围。

文档大全一、产品介绍“三友”牌电磁蒸汽加热器：是一种利用电磁感应原理，将电能转换为磁热能的加热器，在控制器由整流电路将50/60HZ的交流电压变成直流电压，再经过控制电路将直流电压转换成频率为20—25KHZ的高频电压，高速度变化的电流通过线圈会产生高速度的磁场，当磁场部的磁力线通过金属导铁体时产生无数的小涡流，使导铁体自行高速发热，然后再将导铁体的热量给水汽化达到快速制热的目的。

基本工作原理是：通过一套自动控制装置，确保运行过程中液体控制器或高、中、低电极探棒反馈控制水泵的开启、闭合、供水量长短、炉胆加热时间；由压力继电器调定的最高蒸汽压力随着蒸汽的不断输出，炉胆水位不断下降，当处于低水位（机械式）、中水位（电子式）时，水泵自动补水，到高水位时，水泵停止补水；与此同时，电磁加热器继续加热，源源不断产生蒸汽，面板上或顶端上部的指针式压力表即刻显示蒸汽压力数值，整个过程自动工作。

本产品具有升温速度快、热效率高、使用围广、智能控温、随意调节功率、样式美观、节省空间等特点，电磁蒸汽加热器是一款新研制开发的现代工业热源升级换代的首选产品，广泛适用于洗涤熨烫行业：干洗机、烘干机、水洗机、脱水机、熨平机、熨斗、等设备配套使用；包装机械行业：贴标机、套标机配套使用；生物化工行业：发酵罐、反应釜、夹层锅、搅拌机、乳化机等设备的配套使用；食品机械行业：豆腐机、蒸箱、灭菌罐、包装机、涂料设备、封口机、等设备的配套使用；其它适用行业：文档大全（油田、汽车）蒸汽清洗行业、（宾馆、宿舍、学校、搅拌站）热水供应、（桥梁、铁路）混凝土养护、（休闲会所）桑拿洗浴、热交换设备等。

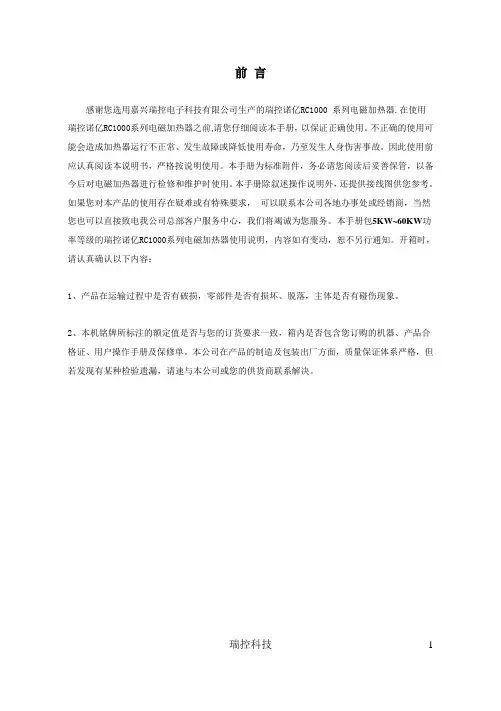

感谢您选用嘉兴瑞控电子科技有限公司生产的瑞控诺亿RC1000 系列电磁加热器.在使用瑞控诺亿RC1000系列电磁加热器之前,请您仔细阅读本手册，以保证正确使用。

不正确的使用可能会造成加热器运行不正常、发生故障或降低使用寿命，乃至发生人身伤害事故。

因此使用前应认真阅读本说明书，严格按说明使用。

本手册为标准附件，务必请您阅读后妥善保管，以备今后对电磁加热器进行检修和维护时使用。

本手册除叙述操作说明外，还提供接线图供您参考。

如果您对本产品的使用存在疑难或有特殊要求，可以联系本公司各地办事处或经销商，当然您也可以直接致电我公司总部客户服务中心，我们将竭诚为您服务。

本手册包5KW~60KW功率等级的瑞控诺亿RC1000系列电磁加热器使用说明，内容如有变动，恕不另行通知。

开箱时，请认真确认以下内容：1、产品在运输过程中是否有破损，零部件是否有损坏、脱落，主体是否有碰伤现象。

2、本机铭牌所标注的额定值是否与您的订货要求一致，箱内是否包含您订购的机器、产品合格证、用户操作手册及保修单。

本公司在产品的制造及包装出厂方面，质量保证体系严格，但若发现有某种检验遗漏，请速与本公司或您的供货商联系解决。

瑞控科技 1第一章安全运行及注意事项....... ................ .................... . (3)第二章产品信息........................................................................................ .. (4)2.1 铭牌数据及命名规则 (4)2.2 瑞控诺亿RC1000系列技术规范........................... ................................ . (5)2.3 瑞控诺亿RC1000系列电磁加热器........................................................ . (6)2.4 外型及安装尺寸 (7)2.5 日常使用的保养与维护................................................................................ (10)第三章电磁加热器的安装与接线............ (12)3.1 电磁加热器的前盖与数字操作键盘的安装 (12)3.2 安装地点的选择...................................................................................... .. (12)3.3 主回路的接线及其注意事项........................................................... . (13)3.4 控制电路的接线 (13)第四章键盘操作与运行 (16)4.1 操作方式的选择............................................ .................................... .. (16)4.2 试运行及检查 (16)4.3 键盘的操作方法...................................................... .. (16)4.3.1 键盘按键及功能 (16)4.3.2 键盘显示方式 (17)4.3.3 查看/设定参数的方法(用数字键盘) (18)4.3.4 键盘设定频率的方法............................................................................... .. (19)第五章功能参数说明 (20)第六章故障排除 (21)6.1 电磁加热器故障诊断与排除措施............................................... .. (21)2瑞控科技瑞控科技3第一章 安全运行及注意事项瑞控诺亿 RC1000系列电磁加热器安装、运行、维护和检查之前要认真阅读本说明书。

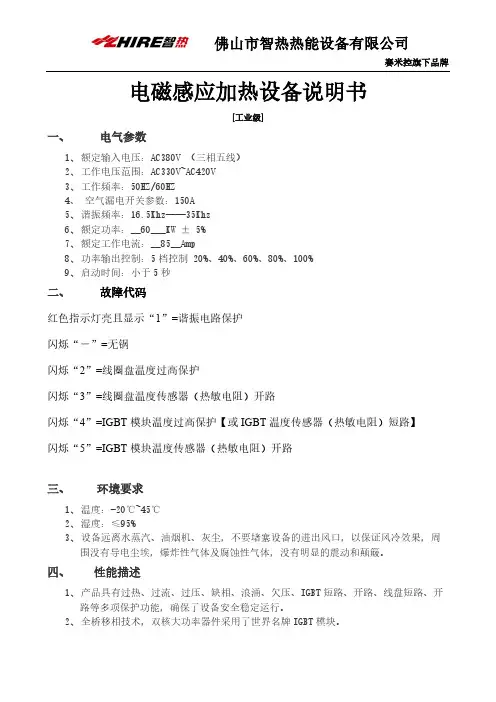

电磁感应加热设备说明书[工业级]一、电气参数1、额定输入电压：AC380V （三相五线）2、工作电压范围：AC330V~AC420V3、工作频率：50HZ/60HZ4、空气漏电开关参数：150A5、谐振频率：16.5Khz——35Khz6、额定功率：__60___KW ± 5%7、额定工作电流：__85__Amp8、功率输出控制：5档控制 20%、40%、60%、80%、100%9、启动时间：小于5秒二、故障代码红色指示灯亮且显示“1”=谐振电路保护闪烁“－”=无锅闪烁“2”=线圈盘温度过高保护闪烁“3”=线圈盘温度传感器（热敏电阻）开路闪烁“4”=IGBT模块温度过高保护【或IGBT温度传感器（热敏电阻）短路】闪烁“5”=IGBT模块温度传感器（热敏电阻）开路三、环境要求1、温度：-20℃~45℃2、湿度：≤95%3、设备远离水蒸汽、油烟机、灰尘，不要堵塞设备的进出风口，以保证风冷效果，周围没有导电尘埃，爆炸性气体及腐蚀性气体，没有明显的震动和颠簸。

四、性能描述1、产品具有过热、过流、过压、缺相、浪涌、欠压、IGBT短路、开路、线盘短路、开路等多项保护功能，确保了设备安全稳定运行。

2、全桥移相技术，双核大功率器件采用了世界名牌IGBT模块。

3、IGBT驱动采用了美国安捷伦（惠普公司）的超高速光耦，纳秒级的处理速度更是保证了信号的传送稳定性与出现故障时能够更快速的保护。

4、控制核心部分采用韩国三星高速数字处理芯片，能够实时对设备工作状态进行监视。

5、产品工业级的设计，独创的软启动功能，在频繁开启情况下更是确保了设备长时间运行的稳定性和超强的抗干扰能力。

6、散热方面采用了多个台湾高转速高品质涡轮风机，强劲的风量让设备冷酷起来。

7、多段功率输出控制，高功率因数，成熟稳定锁相环技术。

五、产品特点1、隔离电源设计，确保人身安全。

2、热效率高，大于等于90%。

3、功率分段控制，节能更突出。

4、工业级品质设计，安全可靠。

百度文库•好好学习,天天向上I:海颜诺电代技术应用冇限公词商用电磁炉机芯安装使用说明书感谢您使用我公司的节能环保产品，感谢您为我们共同的生活环境添加一片绿叶，在使用该产品之前，请您仔细阅读该产品使用说明书，本公司的电磁加热机芯分为厨房设备加热及工业设备加热两大类型，电磁机芯在进行安装到上述设备上使用时，要按照一定的安装规程，比如电磁机芯的配件安装、电源输入安装、输出加热线盘安装、加热设备等。

本系列电磁机芯属于电源大功率产品，为了能让您正确的使用电磁机芯，并防患于未然，安装使用前请详细的阅读本安装使用说明书，按照安装使用说明书上的安装使用规程，进行正确的安装电磁机芯于加热设备上使用。

一・安装前准备 .............................................二安装方法 .................................................三. ........................................................ 操作及使用方法 .................................................四. ........................................................ 安装使用齊事项 .................................................五. ........................................................ 机芯保护装置 ...................................................电磁感应加热原理七. ...................................................... 电路原理框图......................................................八.具体参数 (16)九.故障检查及处理 (16)十、产品的保养 (17)十一.机芯售后服务承诺书 ..................................一、安装前准备1、了解设备各个部分的准确尺寸2、三相380V电源输入线的配线要求机芯型号：________________ 输入电压及范围：三相300V~440V/AC电线：在安装输入电线时应确保输入电线线径能否通过机芯工作最大电流，以避免电线过流不足导至输入线过热老化损坏，并且产品设备要安装可靠的接地线。

JR—0.432 型电加热器使用说明书目录用途、基本参数和结构说明1. 用途2. 基本参数3. 结构概述二、使用与维护说明1. 使用说明2. 工作时维护三、设备保温用途、基本参数和结构说明1. 用途本产品用于空分设备的纯化器，系利用电加热发热元件（点加热管），来加热气体（污氮气），用于再生纯化器分子筛。

2. 基本参数3. 结构概述：加热器发热元件由15根不锈钢外壳的棒状电加热管组成，通过管板，折流板将其固定在加热器中。

每根电加热管的一端分别连接到相应的接线铜排上，铜排上接上380V电源，通过功率控制器来调节气体的出口温度。

气体自上而下通过电加热管而得到加热，为减少热量损失，壳体外须进行绝热保温。

本电加热器具有结构简单、使用方便、易于维护，使用寿命长，安全可靠等优点。

更换电加热管，将顶部保护罩拆开，拆去电热管连接软电线，松去电热管压紧螺母，便可更换损坏的电加热管。

二、使用与维护说明1. 使用说明：（1）工作前先检查加热器是否漏气，特别是接线柱部分，如有漏气先消除后再使用。

（2）使用检查接地装置是否可靠（3）使用前对电热管进行绝缘检查，其对地绝缘电阻＜1M p ,否则将电热管在150~200C左右烘箱内干燥7~8小时，使其绝缘达到要求后，才能使用。

I（3）接线后，将接线端用胶布或水玻璃等将接线端封好，以保护接线端不易氧化。

（4）使用前检查安全膜是否良好。

2. 工作时维护：（1）本加热器必须先通入气源，在气量达到要求，流速稳定后才可通电，决不可在未通气或气量极少的情况下，开启加热器，以免因电加热管过热而损坏。

在使用过程中如突然停气，应立即切断电源。

（2）工作中经常检查电热管使用情况，接线是否良好、绝缘是否达到要求。

（3）工作中定期清除灰尘及氧化皮等杂物。

（4）经常检查安全膜是否处于完好状态。

（5）按加热要求控制出口温度及通断电操作。

（6）定期检查、校正温度及测量控制仪表。

（7）经常检查保温层完好状态。

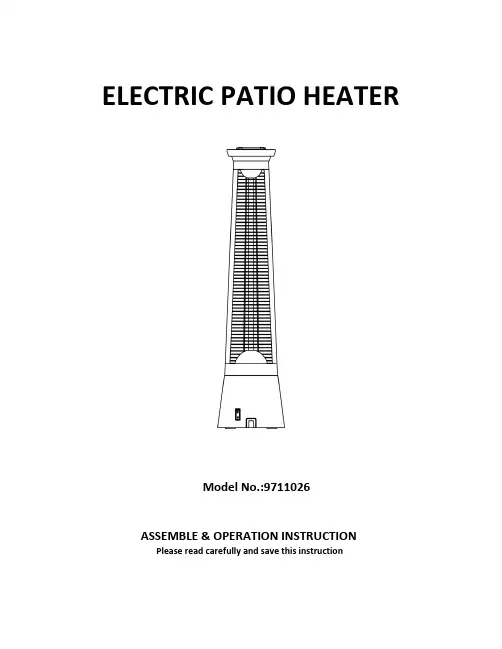

ELECTRIC PATIO HEATERModel No.:9711026ASSEMBLE & OPERATION INSTRUCTIONPlease read carefully and save this instructionWARNINGTHESE INSTRUCTIONS SHOULD BE READ CAREFULLY AND RETAINED FOR FUTURE REFERENCE. The supplier is not liable for any damages caused by failure to follow these instructions.IMPORTANT SAFETY INSTRUCTIONSPLEASE READ CAREFULLY - The infrared heater is designed for safe operation. Nevertheless, installation, maintenance and operation of the heater can be dangerous. Observing the following procedures will keep installation time to a minimum and reduce the risk of fire, electric shock, injury to persons. Save these instructions for future use.1.Read all instructions before using this heater. The manufacturer will not be liable forany damage caused by noncompliance with these instructions or any other improperuse or mishandling.e this heater only as described in this manual. Any use not recommended by themanufacturer may cause fire, electric shock, or injury to persons.3.Remove the unit from its packaging and check to make sure it is in good conditionbefore using. Do not let children play with any of the parts or packaging, includingplastic bags.4.Check your household voltage to ensure it matches the heater’s rated specifications.5.Check the power cord and plug carefully before use to make sure that they are notdamaged in any way.6.Connect to properly grounded outlets only. Always plug heaters directly into a walloutlet/receptacle. Never use with an extension cord or power strip.7.Do not allow cord to overhang a counter top or other area where it can be easily pulledby children or pets.8.Do not run cord under carpeting. Do not cover cord with throw rugs, runners, or similarcoverings. Do not route cord under furniture or appliances. Arrange cord away fromtraffic areas and only place it where it will not be tripped over.9.To disconnect the heater, turn the controls to off; then remove the plug from outlet.10.Whenever operating or handling the unit, be sure your hands are dry to prevent electricshock.11.To prevent overheating of this appliance, keep the air inlets and outlets clean and freeof anything that may cause blockage. Check all inlets and outlets from time to time toensure it is clear of any dirt or dust accumulation. DO NOT COVER THIS UNIT.12.Do not insert or allow foreign objects to enter any ventilation or exhaust opening, as thismay cause an electric shock, fire or damage to the heater. Do not put fingers or foreign objects into the grill while in operation.13.This heater is very hot when in use. Keep combustible materials, such as furniture,pillows, bedding, paper, clothes, and curtains at least 3 feet (1m) from the front sides and rear of the heater.14.A heater has hot and arcing or sparking parts inside. Do not use it in areas wheregasoline, paint, or flammable liquids are used or stored.15.Parts of the heater may exceed 392°F (200°C). Contact with the heating tube, reflector,or mental parts near the heating tube, may cause severe BURNS. To avoid burns, do not let bare skin touch any hot surface. If provided, use handles when moving this heater.16.ALWAYS allow heating element to cool at least 10 minutes before touching any part ofthe heater.17.Do not use near or in the immediate vicinity of a bath or swimming pool or any sourceof water. Never immerse unit, cord or plug in water or any other liquid.18.This heater is not intended for use in bathrooms, laundry rooms and similar indoorlocations; never locate the heater where it may fall into a bathtub, sink or other water container.19.Do not leave the appliance unattended when in use. Always unplug the heater whennot in use.e extreme caution when any heater is used by or near children or people withreduced physical, sensory or mental capabilities. This appliance is not intended for use by children or people with reduced physical, sensory or mental capabilities or lack of experience and knowledge. Children and vulnerable people should be supervised to ensure they do not misuse or play with the appliance.21.Do not operate any heater with a damaged cord or plug or after the heatermalfunctions, or has been dropped or damaged in any manner. Disconnect power at service panel and have the heater inspected by a licensed electrician before reusing. If the supply cord is damaged in any way, it must be replaced by the manufacturer or its service agent or a similarly qualified person in order to avoid a hazard.22.Please recycle. This product contains recyclable materials. Do not dispose this productas municipal waste. Please contact your local municipality for the nearest collection point.SAVE THESE INSTRUCTIONSINTRODUCTIONThese halogen lamp heaters produce instant and comfortable heat like the sun. These heaters are designed for domestic heating applications. This model does not come with a remote.Model 9711026Voltage 120 VACWattage 1500 WBTU 5118Dimensions W X H X D 31.5 X 7.9 X 7.9 inchesWeight 9.48 lbsOPERATINGPress ON/OFF button to turn the appliance ON/OFFCAUTION1.This heater should only be installed by an experienced adult or a qualified electrician.2.Always disconnected the heater from the electricity supply and allow it to cool beforeinstallation.3.Keep the supply cord away from the body of the heater which will get hot during use.4.When the appliance is not in use for an extended period of time, the heater should beturned OFF and unplugged from the electrical connection.5.Do not touch the heating element with bare fingers, as residue from your hand couldaffect the life of the lamp. If it is accidentally touched, remove the finger marks with asoft cloth moistened with mentholated spirit or alcohol while the unit is OFF and COOL.6.The heater contains no user-serviceable parts. If the product is damaged or otherwisemalfunctioning, it must be returned to the manufacturer or its service agent or it must be properly disposed of. Do not attempt to repair or adjust any electrical ormechanical functions on this heater.7.Damaged supply cords must be replaced by a service agent or similarly qualified personin order to avoid hazard.MAINTENANCEPeriodic inspection and removal of dirt and contaminants will ensure that the heater can be operated safely. Always perform maintenance and cleaning before operating the heater if it has not been used in a long period of time.1.Check the Reflector and IR-Filament at least once a month for dirt and dust. If cleaning isnecessary, follow the cleaning and maintenance instructions.2.Inspect more frequently if the environment is prone to unusual amounts of dirt or dust.3.Visually inspect the heater (wire, frame, and lamp), power cord and plug for any damageor wear at least once per month. If damaged or worn, consult with a technical service.NOTE: Proper and regular maintenance is easy and important for the long and efficient operation of your heater.CLEANINGRegular and careful cleaning helps your infrared heater operate efficiently for many trouble-free years. To clean your heater, follow the steps below:1.Unplug the power cord for your safety before cleaning your appliance.2.Make sure the heater is cool before continuing.3.Clean the outer shell with a soft, damp cloth. You may use a mild detergent if necessary.After cleaning, dry the unit with a soft cloth. CAUTION: DO NOT let liquids enter theheater.4.DO NOT use alcohol, gasoline, abrasive powders, furniture polish or rough brushes toclean the heater. This may cause damage or deterioration to the surface of the heater.e an air blower to remove any loose dust, dirt or debris from the unit.6.DO NOT immerse the heater in water7.Wait until the heater is completely dry before use.NOTE: If the heater has collected dust or dirt inside the unit or around the heating element, have the unit cleaned by a qualified service agent. Do not operate the heater in this condition. The only maintenance required is cleaning of the external surfaces of the heater.STORAGEStore the heater in a cool, dry location when not in use to prevent dust and dirt build-up. Heater covers are available for protection when appliance is not un use.If not using a cover, use packaging cartons to store.RECYCLINGAt the end of the electrical products useful life it should not be disposed of with household waste. Please recycle where facilities exist. Check with your Local Authority or retailer for recycling advice in your country.。

为了正确使用本产品，请认真细读使用说明书一、产品的部件名称和接线12345689710121113141617181920212423152825222726德国英飞凌原厂驱动：磁隔离技术全进口高性能、多级电感虑波电源，贴片制造工艺编号接线和用途1接散热风扇的电源电压，当风扇为220V时就接220V电源，当风扇为380V 电压时，就接380V电源2接散热风扇220V或380V（随用户定，一般为380V）3当外接散热风扇为直流24V时，此接口为开关，控制24V风扇工作或停止。

此两端接口实际上就是主板上继电器输出常闭接触点4双交流24V电源（做半桥时4或5选1个）5双交流24V电源（做半桥时4或5选1个）6单交流16V电源7电源指示灯（红色）8工作指示灯，待机时，闪亮，工作时，一直亮（绿色）9外接指示灯，引接到机箱外面的LED接口上10软启动接口，引到外机箱中的R/S接口上（可通过F-02设置断开工作或闭合工作，出厂默认闭合工作、断开停止状态）11微调节功率电位器，当功率出现较大的偏差时，这个电位器可适当调整1232位高速DSP处理器13外接可编程操作显示器14隔离型RS485通讯接口15外部负载温度检测接口1，精度达±1℃（最高150℃）单路时，默认1用来测量外部工作温度16外部负载温度检测接口2，精度达±1℃（最高150℃）17多功能输入接口（通过F-20来设置）：1、做外接电位器10K输入，可以调节功率大小20%-100%范围2、做外接PID输入（0-5V）输入做红外测温仪或热电偶转换电压0-5V输入，实现显示温度和控制功率大小（最高可以测量显示1000℃）18接高频互感器，注意方向。

若方向接反时，功率很小19IGBT模块驱动（做半桥时，选择19、20或23、24即可）20IGBT模块驱动（做半桥时，选择19、20或23、24即可）21接直流母线高压22IGBT温度传感器接口23IGBT模块驱动（做半桥时，选择19、20或23、24即可）24IGBT模块驱动（做半桥时，选择19、20或23、24即可）25接直流母线高压26RS485通讯接口，接A、B27外接K型热电偶28外接12V继电器带动其它需要的负载，与本机的风扇启动/停止同步二、产品的外观尺寸（1）、JS1000-020 （三相全/半桥20KW/380V ）（2）、JS1000-030 （三相全/半桥30KW/380V）390250240450250240（3）、JS1000-040、JS1000-050三相全桥40KW/380V 、三相全桥50KW/380V ，60KW （水冷）（4）、JS1000-060（三相全桥60KW/380V风冷）510290260600310250（5）、JS1000-080（三相全桥80KW/380V风冷）（6）、20KW-80KW电磁加热控制柜外观尺寸（风冷、水冷通用）电磁加热器、温控器、线圈示意图接线说明：1、控制器R/S 接口是启动接口，当这两端子短接时就启动，当断开时就停止。

三相5KW、8KW高性能数字电磁加热控制板控制器介绍说明5KW、8KW/380V数字电磁加热控制板，为江信电子新一代基于AVR控制的数字电磁加热板。

与以往电磁加热控制板相比。

采用高速光藕驱动。

全数字锁相跟踪。

具有性能稳定，故障率低的特点。

不仅可以接外部380V风扇，而且还支持外部直流24V风扇散热。

安装方便，调试简单，本电磁加热控制板采用全数字控制技术，应用可靠。

可广泛应用于塑料机械(如注塑机、拉丝机、造粒机、挤出机的节能改造工程中)食品机械、原油输送等类似加热行业。

一、技术参数：额定功率：5KW、8KW；额定电压：300~450V；额定电流：5KW：7.5-8A；8KW：10-12A；工作频率：10~40kHz；谐振模式：串联半桥；线圈电感量：5KW：250-300μH，横截面6mm2，约40-45米8KW：230-280μH，横截面10mm2，约35-40米保温棉厚度：15-25mm；产品尺寸：长220*宽220*高110。

二、产品特性：1、基于A VR微控制器的数字锁相自动跟踪控制，提供强大的数字计算能力，能实现用户直接对话，能与触摸屏工业计算机连接；2、采用工业专用开关电源系统；3、支持24V直流风扇散热；4、支持0-5V或4-20mA输入做PID调节功率；5、支持0-100℃负载温度检测（精度达±1℃）；6、采用高速光藕隔离驱动IGBT；7、数字化无级调节功率，功率调节范围：20-100%；8、强大的开放式应用平台，用户可以设置各种应用参数达到控制目的；9、启动时间〈1S，瞬间过流保护时间≤2uS；10、软开关技术，多方面选择面板加热模式和外部端子加热模式，能实现PID闭环控制；11、采用工业元器件，100%经高温老化测试，确保长期在50℃工业环境中24小时可靠工作；12、高效节能：热效率高达95%以上，同等条件下，比电阻式加热方式节电30%-80%，预热时间缩一半以上；13、运行可靠：采用全数字智能控制系统，保证设备24小时不间断可靠的运行；14、降低生产成本：加热部分采用专用感应线，加热的感应线自身不会产生太多热量，使用寿命长；15、改善工作环境：加热部分表面温度低(即可用手触摸)，改善了生产环境；三、安装注意事项：1、安装固定控制板时，散热器是带电的，手和其它导电物体千万不要碰到。

液体加热器使用说明书河北南风汽车设备集团有限公司前言感谢您使用南风公司生产的、系列液体加热器产品。

在使用前，请您务必认真阅读使用说明书，它会使您在产品结构、性能、使用和保养等方面得到必要的知识。

正确的使用，适时的保养，将保证加热器使用的可靠性和经济性，延长加热器产品的使用寿命。

液体加热器是与发动机相对独立的采暖设备，即在发动机不启动的情况下，也可以独立达到车厢采暖、除霜的效果。

本系统为全自动控制，具有低温启动，高温停止，重复点火，故障报警停机等功能，具备安全保护装置。

作为客车采暖、除霜设备，它具有热效率高，升温快，污染小，乘坐舒适，无异味，噪音低，不干燥，节约燃油等优点。

液体加热器除具有给车厢采暖、除霜的功能外，还具有给发动机作低温预热启动的功能。

它能自动将发动机内防冻液温度恒定在65℃-80℃之间。

冬季使用本机预热发动机，可显著降低发动机磨损、油耗和大气污染，延长发动机寿命。

对于长途运输单位，它具有良好的使用经济性。

再次感谢您对我们的信任和支持，您对我们产品有什么意见或建议，欢迎来电告之，我们将不胜感激！书中叙述未尽之处以及其他事宜，请您拨打电话：销售部技术部售后服务部传真：更多信息请登录南风公司网站，目录一、产品使用特别注意事项………………………………………………二、控制开关操作方法……………………………………………………三、主要技术参数及工作原理……………………………………………四、使用前的检查事项……………………………………………………五、保养与维护……………………………………………………………六、故障分析与解决方法…………………………………………………七、加热器安装及注意事项………………………………………………附录1、加热器电路接线图附录2、加热器外型安装尺寸图附录3、加热器安装示意图一、产品使用特别注意事项1.在选用循环加热介质时，我公司建议您根据车辆所行驶的最低环境温度选用相应牌号的防冻液。

电磁加热器的六种调节功率方式近年来，电磁加热器在工业上应用越来越广泛，在大多数情况下，机器都是在最大功率下工作的，功率输出级一般采用半桥或全桥近谐振电路，工作在最大功率时功率管应工作在零电压开关和近似零电流开关状态，有些场合即根据负载温度大小来调节功率大小，比如PID温控功能，由于半桥或全桥近谐振电路的激励脉冲宽度是固定的，不能通过调节激励脉冲宽度来调节电磁炉的功率，为了保持零电压开关的工作状态，要如何调节电磁炉的功率。

经过实践证明，有六种方式可以调节电磁加热器的功率大小。

一、调频法在最大功率时使电路工作在近谐振状态下，提高激励脉冲频率，电路工作在失谐状态下，功率减小。

该方法的优点是电路简单．但是当电磁炉输出功率较大时若发生调功，电流相位滞后电压相位较大．在较大电流的状态下关断．功率管管耗较大，这样，即使散热器上的温升并没有明显升高，也有可能管芯已过热而损坏ICBT功率模块，因此在20kW以上的功率时不宜采用该方法调功。

有些技术含量低的厂家把半桥调频的电路简单应用在全桥中，这是导致IGBT模块炸机高的根本原因。

二、间隙加热法间隙施加激励脉冲，使电磁炉断续加热，控制断续加热时间间隔来调节电磁炉的功率。

该方式电路简单，但是有通断时的电磁噪声出现并且对供电电源有电流冲击。

采用该调功方式要注意激励脉冲的关断必须在电流过零时刻，否则关断负载的电磁噪音较大。

三、移相脉宽调制法（全桥移相PWM控制）如下图电路中。

T1、T2为左边桥臂，T3、T4为右边桥臂。

T1、T2的激励脉冲反相并留有足够的死区时间．保证T1、T2不致产生共态导通。

同理，T3、T4的激励脉冲反相并且也留有足够的死区时间。

当左右桥臂的激励脉冲相位差从180°~0°变化时，电磁加热器的功率从最大至最小连续平滑地变化，半边桥臂的功率管实现零电压开关：另外半边桥臂的功率管实现零电流开关。

移相调脉宽法的信号发生电路见实际使用移相调脉宽法时，因省去了补偿电感，当电磁炉功率较小时超前桥臂的零电压开关将会失准，因此在小功率时宜改用间隙加热的方法来调节功率。

目前各行业人士越来越意识到了，如果能够将传统加热方式转换为电磁加热，那么将对于自己的企业有着非常大的帮助与促进作用。

由于现阶段市场上的塑胶机械所用的加热方式普遍为电热圈加热，通过接触传导方式把热量传到料筒上，只有紧靠在料筒表面内侧的热量才能传到料筒上，这样外侧的热量大部分散失到空气中，存在着热传导损失，并导致环境温度上升。

一、首先我们说电磁加热器能够节电，那是相对比加热圈等电阻式加热方式能够起到很好的节电效果。

因为加热圈表层与空气接触，就会造成热能量的损失，也就比较耗电了。

电磁加热器的表层有包上了一层保温棉能够起到保温的效果，防止温度散失到空气当中，所以电磁加热器能够起到节电的效果。

同时也是因为电磁加热器的保温棉能够起到保温效果，热量不容易流失，所以电磁加热器相比加热圈加热方式加热的速度更快，节电效果更好。

以水料造粒机来说，通常冷机启动10分钟就可以加热到400多度的高温。

至于加热的温度是可调节的，由温控器来控制这个加热的温度，最高的温度可以调节到500～600多度。

一般塑胶机台温度要求在200多度到400多度左右。

因此电磁加热器用在塑胶机台上加热效果是非常好的，具有加热速度快，节电效果好，温度具有可调节等特点。

二、有人问电磁加热器和传统电阻式加热在同功率的条件下哪一种加热速度更快一些?那肯定是电磁加热器加热速度更快的了，因为传统电阻式加热热效能通常只在60%左右，而电磁加热器热效能利用率在90%以上。

加热速度自然是电磁加热器要快很多。

三、电磁加热器是一种利用电磁感应原理将电能转换为热能的装置。

电磁控制器将220V,50/60Hz的交流电整流变成直流电，再将直流电转换成频率为20-40KHz的高频高压电，高速变化的高频高压电流流过线圈会产生高速变化的交变磁场，当磁场内的磁力线通过导磁性金属材料时会在金属体内产生无数的小涡流，使金属材料本身自行高速发热，从而达到加热金属材料料筒内的东西。

四、正常工程中电磁加热控制器的输出线难免是需要延长的，但最好不要超过2米，否则对整个线圈的电感量会造成影响，而且同时线拉太长也容易对环境造成干扰，或者受到外界的干扰这样就不好了。
