金属疲劳试验

金属疲劳试验方法
金属疲劳试验是一种对金属材料进行疲劳性能评估的方法。

它可以用来测试材料在循环加载下的疲劳寿命以及疲劳行为。

常用的金属疲劳试验方法包括：
1. 疲劳弯曲试验：将金属试样固定在两个支撑点上，通过加载作用使其产生弯曲变形，并进行循环加载，记录试样的破坏次数或使用寿命。

2. 疲劳拉伸试验：将金属试样固定于试验机上，通过加载作用使其产生拉伸变形，并进行循环加载，记录试样的破坏次数或使用寿命。

3. 疲劳扭转试验：将金属试样固定在两个夹具上，通过加载作用使其产生扭转变形，并进行循环加载，记录试样的破坏次数或使用寿命。

4. 疲劳冲击试验：将金属试样固定在冲击机上，通过冲击作用使其产生变形，并进行循环冲击加载，记录试样的破坏次数或使用寿命。

这些试验方法可以通过变化加载幅值、加载频率、试样几何形状等参数的方式，来评估金属材料在不同加载条件下的疲劳性能。

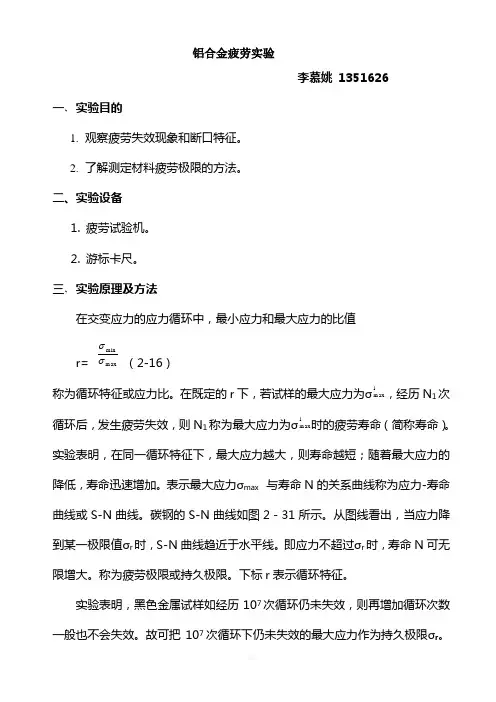

铝合金疲劳实验李慕姚 1351626一﹑实验目的1. 观察疲劳失效现象和断口特征。

2. 了解测定材料疲劳极限的方法。

二、实验设备1. 疲劳试验机。

2. 游标卡尺。

三﹑实验原理及方法在交变应力的应力循环中，最小应力和最大应力的比值r=m ax m inσσ （2-16）称为循环特征或应力比。

在既定的r 下，若试样的最大应力为σ1m ax，经历N 1次循环后，发生疲劳失效，则N 1称为最大应力为σ1m ax时的疲劳寿命（简称寿命）。

实验表明，在同一循环特征下，最大应力越大，则寿命越短；随着最大应力的降低，寿命迅速增加。

表示最大应力σmax 与寿命N 的关系曲线称为应力-寿命曲线或S-N 曲线。

碳钢的S-N 曲线如图2－31所示。

从图线看出，当应力降到某一极限值σr 时，S-N 曲线趋近于水平线。

即应力不超过σr 时，寿命N 可无限增大。

称为疲劳极限或持久极限。

下标r 表示循环特征。

实验表明，黑色金属试样如经历107次循环仍未失效，则再增加循环次数一般也不会失效。

故可把107次循环下仍未失效的最大应力作为持久极限σr 。

而把N 0=107称为循环基数。

有色金属的S-N 曲线在N>5×108时往往仍未趋于水平,通常规定一个循环基数N 0,例如取N 0=108,把它对应的最大应力作为“条件”持久极限。

图２-31 疲劳试验曲线图工程问题中，有时根据零件寿命的要求，在规定的某一循环次数下，测出σmax ，并称之为疲劳强度。

它有别于上面定义的疲劳极限。

用旋转弯曲疲劳实验来测定对称循环的疲劳极限σ-1.设备简单最常使用。

各类旋转弯曲疲劳试验机大同小异，图2-32为这类试验机的原理示意图。

试样1的两端装入左右两个心轴2后，旋紧左右两根螺杆3。

使试样与两个心轴组成一个承受弯曲的“整体梁”上，它支承于两端的滚珠轴承4上。

载荷P 通过加力架作用于“梁”上，其受力简图及弯矩图如图2-33所示。

梁的中段（试样）为纯弯曲，且弯矩为M=21P ɑ。

常用的金属材料疲劳极限试验方法疲劳试验可以预测材料或构件在交变载荷作用下的疲劳强度，一般该类试验周期较长，所需设备比较复杂，但是由于一般的力学试验如静力拉伸、硬度和冲击试验，都不能够提供材料在反复交变载荷作用下的性能，因此对于重要的零构件进行疲劳试验是必须的。

MTS 810金属材料疲劳试验的一些常用试验方法通常包括单点疲劳试验法、升降法、高频振动试验法、超声疲劳试验法、红外热像技术疲劳试验方法等。

单点疲劳试验法适用于金属材料构件在室温、高温或腐蚀空气中旋转弯曲载荷条件下服役的情况。

该种方法在试样数量受限制的情况下，可近似测定疲劳曲线并粗略估计疲劳极限。

试验所需的疲劳试验机一般为弯曲疲劳试验机和拉压试验机。

升降法疲劳试验升降法疲劳试验是获得金属材料或结构疲劳极限的一种比较常用而又精确的方法，在常规疲劳试验方法测定疲劳强度的基础上或在指定寿命的材料或结构的疲劳强度无法通过试验直接测定的情况下，一般采用升降法疲劳试验间接测定疲劳强度。

主要用于测定中、长寿命区材料或结构疲劳强度的随机特性。

所需试验机一般为拉压疲劳试验机。

高频振动疲劳试验法常规疲劳试验中交变载荷的频率一般低于200Hz，无法精确测得一些零件在高频环境状态下的疲劳损伤。

高频振动试验利用试验器材产生含有循环载荷频率为1000Hz左右特性的交变惯性力作用于疲劳试样上，可以满足在高频、低幅、高循环环境条件下服役金属材料的疲劳性能研究。

高频振动试验主要用于军民机械工程的需要。

试验装置通常包括：控制仪、电荷适配器、功率放大器、加速度计、振动台等。

超声法疲劳试验超声法疲劳试验是一种加速共振式的疲劳试验方法，其测试频率（20kHz）远远超过常规疲劳测试频率（小于200Hz）。

超声疲劳试验可以在不同载荷特征、不同环境和温度等条件下进行，为疲劳研究提供了一个很好的手段。

嘉峪检测网提醒超声疲劳试验一般用于超高周疲劳试验，主要针对10^9以上周次疲劳试验。

高周疲劳时，材料宏观上主要表现为弹性的，所以在损伤本构关系中采用应力、应变等参量的弹性关系处理，而不涉及微塑性。

金属低周热疲劳试验方法标准金属低周热疲劳试验方法标准一、引言1. 金属材料在高温下易发生热疲劳现象，因而对金属材料的低周热疲劳性能进行评价非常重要。

而评价的方法就是通过热疲劳试验来进行。

2. 金属低周热疲劳试验方法标准对于确保金属材料的高温使用安全至关重要，因此标准的制定和遵守不容忽视。

二、什么是金属低周热疲劳试验方法标准3. 金属低周热疲劳试验方法标准是一套规范，用于规定金属材料在热膨胀和收缩的条件下进行试验以评估其热疲劳性能的方法。

4. 这些标准涵盖了试验样品的准备、加载方式、试验环境、试验过程、试验结果评定等内容，旨在确保试验的可重复性和有效性。

三、金属低周热疲劳试验方法标准的意义5. 金属低周热疲劳试验方法标准的制定可以帮助工程师和研究人员在设计和使用金属材料时更好地了解其在高温下的性能表现。

6. 合理的试验方法标准可以提高试验的准确性和可比性，为工程实践提供可靠的参考依据。

四、金属低周热疲劳试验方法标准的分类7. 目前，国际上的金属低周热疲劳试验方法标准主要分为两类，一类是基于高温蠕变试验的方法标准，另一类是基于高温振动试验的方法标准。

8. 这两种方法标准都有各自的特点和适用范围，工程师和研究人员需要根据具体情况选择合适的试验方法标准。

五、金属低周热疲劳试验方法标准的实施9. 实施金属低周热疲劳试验方法标准需要严格按照标准规定的试验条件和程序进行，并且需要保证试验设备的精度和稳定性。

10. 对试验结果的评定也需要按照标准的要求进行，才能得到可靠的试验数据和评价结果。

六、个人观点和理解11. 在实际工作中，我认为金属低周热疲劳试验方法标准的制定和实施对于确保金属材料在高温环境下的安全可靠运行至关重要。

12. 合理的试验方法标准可以帮助工程师更好地选用材料、设计结构，并且可以为新材料的研发提供重要参考。

七、总结13. 金属低周热疲劳试验方法标准的制定和实施对于金属材料的高温使用具有重要意义，需要得到工程师和研究人员的高度重视和遵守。

金属疲劳试验主讲教师:一、实验目的1. 了解疲劳试验的基本原理。

2. 掌握疲劳极限、S-N曲线的测试方法。

二、实验原理1．疲劳抗力指标的意义目前评定金属材料疲劳性能的基本方法就是通过试验测定其S-N曲线(疲劳曲线)，即建立最大应力σmax 或应力振幅σα与其相应的断裂循环周次N之间的关系曲线。

不同金属材料的S-N曲线形状是不同的，大致可以分为两类，如图1所示。

其中一类曲线从某应力水平以下开始出现明显的水平部分，如图1(a)所示。

这表明当所加交变应力降低到这个水平数值时，试样可承受无限次应力循环而不断裂。

这表明当所加交变应力降低到这个水平数值时，试样可承受无限次应力循环而不断裂。

因此将水平部分所对应的应力称之为金属的疲劳极限，用符号σR 表示(R为最小应力与最大应力之比，称为应力比)。

若试验在对称循环应力(即R=-1)下进行，则其疲劳极限以σ-1表示。

中低强度结构钢、铸铁等材料的S-N曲线属于这一类。

对这一类材料在测试其疲劳极限时，不可能做到无限次应力循环，而试验表明，这类材料在交变应力作用下，如果应力循环达到107周次不断裂，则表明它可承受无限次应力循环也不会断裂，所以对这类材料常用107周次作为测定疲劳极限的基数。

另一类疲劳曲线没有水平部分，其特点是随应力降低，循环周次N不断增大，但不存在无限寿命。

如图1(b)所示。

在这种情况下，常根据实际需要定出一定循环周次(108或5×107…)下所对应的应力作为金属材料的“条件疲劳极限”，用符号σR(N)表示。

2．S-N 曲线的测定(1) 条件疲劳极限的测定测试条件疲劳极限采用升降法，试件取13根以上。

每级应力增量取预计疲劳极限的5％以内。

第一根试件的试验应力水平略高于预计疲劳极限。

根据上根试件的试验结果，是失效还是通过（即达到循环基数不破坏）来决定下根试件应力增量是减还是增，失效则减，通过则增。

直到全部试件做完。

第一次出现相反结果（失效和通过，或通过和失效）以前的试验数据，如在以后试验数据波动范围之外，则予以舍弃；否则，作为有效数据，连同其他数据加以利用，按下列公式计算疲劳极限：()11n R N i i i v m σσ==∑ 1式中m——有效试验总次数；n—应力水平级数；—第i级应力水平；—第i级应力水平下的试验次数。

iso 1143金属材料旋转弯曲疲劳试验方法
ISO 1143是一项关于金属材料旋转弯曲疲劳试验方法的国际标准。

该标准的目的是确定金属材料在旋转弯曲载荷下的疲劳强度和寿命。

金属材料旋转弯曲疲劳试验是一种常用的测试方法，用于评估金属材料在不断施加旋转弯曲载荷下的耐久性能。

这种试验方法可以模拟材料在实际使用过程中受到的循环载荷，如摩擦、振动和机械应力等。

根据ISO 1143标准，进行金属材料旋转弯曲疲劳试验的基本步骤如下：
1. 根据试验要求，选择适合的试验设备和样品。

确保样品具有规定的几何形状和尺寸。

2. 在试验设备上安装好样品，并根据标准规定的试验频率和幅值施加旋转弯曲载荷。

载荷的施加应符合标准的要求，并确保载荷的稳定性和准确性。

3. 进行预先设定的试验循环数或持续时间。

循环数和持续时间的设定应根据材料的特性和试验要求确定。

4. 在试验过程中，记录样品的应变和载荷数据。

这些数据可以用于分析材料的疲劳性能和寿命。

5. 在试验完成后，对样品进行质量评估和疲劳寿命分析。

根据需要，可以对样品进行断口分析、金相观察和硬度测试等。

通过ISO 1143金属材料旋转弯曲疲劳试验方法的应用，我们可以评估金属材料在循环载荷下的耐久性能，并为设计和生产过程提供相关数据参考。

这可以帮助我们选择合适的材料，预测材料的使用寿命，优化产品设计，以及改进相关工艺和制造过程。

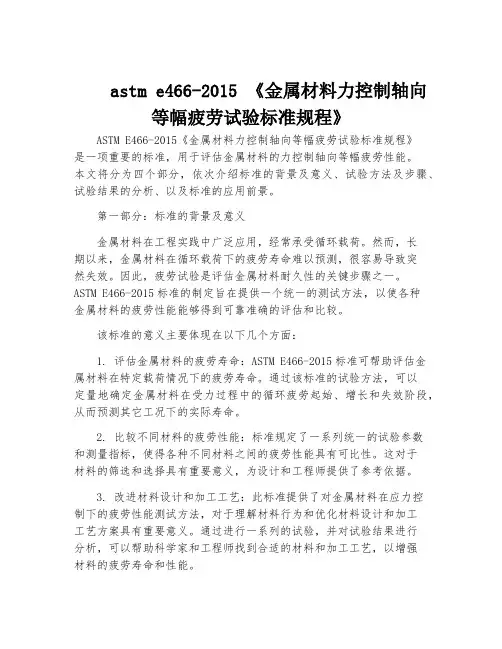

astm e466-2015 《金属材料力控制轴向等幅疲劳试验标准规程》ASTM E466-2015《金属材料力控制轴向等幅疲劳试验标准规程》是一项重要的标准，用于评估金属材料的力控制轴向等幅疲劳性能。

本文将分为四个部分，依次介绍标准的背景及意义、试验方法及步骤、试验结果的分析、以及标准的应用前景。

第一部分：标准的背景及意义金属材料在工程实践中广泛应用，经常承受循环载荷。

然而，长期以来，金属材料在循环载荷下的疲劳寿命难以预测，很容易导致突然失效。

因此，疲劳试验是评估金属材料耐久性的关键步骤之一。

ASTM E466-2015标准的制定旨在提供一个统一的测试方法，以使各种金属材料的疲劳性能能够得到可靠准确的评估和比较。

该标准的意义主要体现在以下几个方面：1. 评估金属材料的疲劳寿命：ASTM E466-2015标准可帮助评估金属材料在特定载荷情况下的疲劳寿命。

通过该标准的试验方法，可以定量地确定金属材料在受力过程中的循环疲劳起始、增长和失效阶段，从而预测其它工况下的实际寿命。

2. 比较不同材料的疲劳性能：标准规定了一系列统一的试验参数和测量指标，使得各种不同材料之间的疲劳性能具有可比性。

这对于材料的筛选和选择具有重要意义，为设计和工程师提供了参考依据。

3. 改进材料设计和加工工艺：此标准提供了对金属材料在应力控制下的疲劳性能测试方法，对于理解材料行为和优化材料设计和加工工艺方案具有重要意义。

通过进行一系列的试验，并对试验结果进行分析，可以帮助科学家和工程师找到合适的材料和加工工艺，以增强材料的疲劳寿命和性能。

第二部分：试验方法及步骤ASTM E466-2015标准规定了一系列本质上等幅疲劳加载的试验方法。

下面将介绍其中一种常用方法（标准中还包含其他试验方法）。

1. 建立试样：根据试验要求，制备适当尺寸的试样。

通常采用矩形形状的试样，通过加工或切割砂轮等方式将试样制备成标准尺寸。

2. 布置应力传感器：根据试验要求，在试样上安装应力传感器。

金属疲劳试验有哪些金属疲劳试验方法
疲劳试验，作为一种测定金属、非金属以及合金材料等拉伸、压缩等疲劳性能测试，常用于测量材料或产品的各项物理性能。

疲劳试验能测试哪些材料
金属：钢材、钢索、钢筋、钢板
非金属：橡胶、塑料、海绵、玻璃、胶管
合金材料：管件、五金、不锈钢、疲劳试验设备有哪些
根据试验频率：
低频疲劳试验机、中频疲劳试验机、高频疲劳试验机、超高频疲劳试验机、根据应力循环：
等幅疲劳试验机、变频疲劳试验机、程序疲劳试验机、随机疲劳试验机根据试验环境：
室温疲劳试验机、低温疲劳试验机、高温疲劳试验机、热疲劳试验机、腐蚀疲劳试验机、接触疲劳试验机、微动磨损疲劳试验机根据应力循环周次：
低周疲劳试验机、高周疲劳试验机
根据式样加载方法：
拉-压疲劳试验机、弯曲疲劳试验机、扭转疲劳试验机、复合应力疲劳试验机疲劳试验有哪些试验方法
扭转、弯曲、动态、拉伸、旋转、拉扭、纯弯、扭矩、静态、提吊、弯扭、弹跳、滚动、摇摆、屈曲、弹性、传动、。

国内外金属材料低周疲劳试验标准对比《国内外金属材料低周疲劳试验标准对比》一、引言金属材料在工程领域中具有广泛的应用，而金属材料的疲劳性能一直是工程设计和材料研究的重要课题之一。

低周疲劳是指在较低应力下进行的疲劳试验，对于金属材料的使用寿命和安全性具有重要意义。

在国内外，针对金属材料低周疲劳性能的测试标准各有不同，本文将就国内外金属材料低周疲劳试验标准进行对比，以便于更全面地了解不同标准的优劣和适用范围。

二、国内金属材料低周疲劳试验标准概述1. GB/T 3077-2015《合金结构钢技术条件》GB/T 3077-2015是我国针对合金结构钢制定的技术条件标准，其中包括了对合金结构钢低周疲劳性能的测试方法和要求。

该标准以静载荷下的疲劳极限为评定指标，适用于常见的合金结构钢材料，但对于特殊合金材料的测试要求较为局限。

2. GB/T 25972-2010《金属材料低周疲劳试验方法》GB/T 25972-2010是我国金属材料低周疲劳试验方法的标准，对于金属材料在低周疲劳条件下的试验方法和评定要求做出了详细规定。

该标准涵盖了多种金属材料，但对于不同类型金属材料的测试方法和评定标准并不具体化，适用范围相对较窄。

三、国外金属材料低周疲劳试验标准概述1. ASTM E606-92《Standard Test Method for Strain-Controlled Fatigue Testing》ASTM E606-92是美国材料和试验协会制定的一项低周疲劳试验标准，该标准以应变控制的疲劳试验为基础，着重于金属材料在低周疲劳条件下的耐久性能测试。

相较于国内标准，ASTM E606-92更为全面和具体，对不同类型的金属材料和应变控制方式都有详细规定。

2. BS 3518-2018《Determination of low-cycle fatigue properties of metallic materials》BS 3518-2018是英国标准协会发布的一项关于金属材料低周疲劳性能测试的标准，覆盖了多种金属材料的低周疲劳性能测试方法和评定标准。

金属管材弯曲疲劳试验金属管材弯曲疲劳试验是一种在材料科学中应用广泛的试验方法。

其主要目的是通过对金属管材进行反复弯曲，以评估材料的疲劳寿命、疲劳裂纹扩展速度等性能指标。

本文将介绍金属管材弯曲疲劳试验的实验流程、试验标准及影响试验结果的因素。

一、实验流程1.样品制备：选择所需材料制备出规定尺寸的金属管材样品。

2.试验装置：使用专业试验机械进行弯曲疲劳试验。

将样品固定在试验机械的夹持钳中，调整好弯曲半径和频率等试验参数。

3.试验载荷：对样品施加规定的载荷，进行弯曲疲劳试验。

根据所选材料和试验要求设置不同的载荷大小和试验次数。

4.数据记录：通过试验机械上的传感器，记录样品的弯曲变形、应力和应变等数据。

5.数据分析：通过数据处理软件等工具，对试验数据进行分析。

绘制疲劳试验曲线、计算材料的疲劳极限、疲劳寿命和裂纹扩展速度等性能指标。

二、试验标准1.国际标准：ISO 6892-1:2019、ISO 12106:2011等。

2.美国标准：ASTM E466-15、ASTM F2077-15等。

这些标准主要规定了试验方法、试样制备、试验参数、试验中应记录的数据等内容。

在进行试验时，应按照相应的标准进行操作，以保证试验结果的准确性。

三、影响试验结果的因素在金属管材弯曲疲劳试验中，有多种因素可能会影响试验结果，主要包括以下几个：1.样品制备：样品尺寸、材料性能、表面处理等因素都会影响试验结果。

2.试验载荷：试验载荷大小、频率等参数的选择，也会对试验结果产生影响。

3.试验环境：试验环境的温度、湿度等因素也可能对试验结果产生影响。

4.试验设备：试验机械的性能、精确度等也会影响试验结果的准确性。

综上所述，金属管材弯曲疲劳试验是一种重要的试验方法，可用于评估材料的疲劳性能。

在进行试验时，应遵循相应的标准和操作规程，并注意各种可能影响试验结果的因素，以保证试验结果的准确性和可靠性。

金属材料疲劳裂纹扩展速率试验方法金属材料的疲劳裂纹扩展速率试验方法是评估材料在循环加载下裂纹扩展的性能，为车辆、航空器等结构的安全评估和寿命预测提供依据。

下面将介绍一种常用的金属材料疲劳裂纹扩展速率试验方法。

1.实验介绍本试验是通过对金属试样进行循环加载，在加载过程中观察和测量裂纹的扩展情况，从而确定裂纹扩展速率。

试验中使用的金属试样通常是具有初始裂纹的紧凑脆性试样，如K细缝试样。

2.试验步骤（1）试样的制备：根据标准要求，制备金属试样。

通常是在金属试样表面切割或划线，制造一个预定长度和形状的初始裂纹。

（2）试验设备准备：将试样装置在试验机上，确保试样可以受到施加的应力和力的控制。

（3）试验参数设置：根据试样和材料的性质，设置循环加载的参数，包括应力幅、载荷频率、试验环境等。

（4）开始试验：通过控制试验机施加预定的应力和力，开始试验。

在加载的过程中，随时记录试样的位移和应力等数据，并定期检查裂纹的扩展情况。

（5）试验结束和数据处理：当试验满足设定的裂纹长度或裂纹扩展次数时，结束试验。

根据记录的数据，计算裂纹的扩展速率。

3.数据处理和结果分析通过分析试验数据，可以得到材料在循环加载下裂纹扩展的速率。

一般来说，疲劳裂纹扩展速率与应力强度因子相关，可以使用巴里-戴尔动态断裂力学模型等公式计算疲劳裂纹扩展速率。

4.注意事项在进行金属材料疲劳裂纹扩展速率试验时，需要注意以下几点：（1）试样制备和试验设备的准备必须符合标准要求，确保试验结果的准确性和可靠性。

（2）试验参数的设置应根据材料的特性和试验需要进行合理调整，以确保试验的可重复性和可比性。

（3）试验过程中需要及时记录数据并对试样及设备进行检查，以确保试验的顺利进行。

（4）试验结束后，需要对数据进行处理和分析，得出准确的裂纹扩展速率。

综上所述，金属材料疲劳裂纹扩展速率试验方法通过对金属试样进行循环加载，观察和测量裂纹扩展情况，从而确定裂纹扩展速率。

这一试验方法为金属材料的安全评估和寿命预测提供了基础数据。

金属疲劳极限试验是什么
所谓的疲劳极限试验是表示，材料遭遇无限次抵抗应力循环。

而未见断裂的材料强度性指标，而条件疲劳极限试验，则表示材料抵抗规定次数的循环应力而不见断裂的材料强度性指标。

这2个指标所采用的试验方法都是相同的。

并且2者统称为疲劳强度试验。

在检测机构最常用的疲劳检测试验是对称循环疲劳极限试验，其原理是利用常规的对称循环载荷。

对具有弯曲对称，对称扭转及对称压拉的载荷性能进行试验，我们将这三组试验逐一称为：-1、-1、-1。

其中-1就是最长用的对称疲劳极限试验。

从实际应用的角度来说，极限疲劳试验是通过模拟的结构件或者部件的实际运转情况，估计出该部件的结构特性。

单点疲劳的有点在于其操作方法较为简单，但是测试的数据往往会变得不太精准。

相比之下升降疲劳试验法的测试结果就精准许多。

所对应的检测周期同样也是非常短的。

高频振动疲劳测试法，是应对有需求在高频振动环境中做疲劳试验的一种检测方法。

有些情况下为了最快的获得疲劳测试的检测结果，第三方检测机构往往会运用超声波疲劳测试法，对材料进行检测。

虽然疲劳极限测试的检测周期较长、检测方法和设备也比较复杂。

但是常规的力学性能检测，并无法满足材料在反复交变环境下的性能检测，对一些重要的结构零部件而言，极限疲劳测试已经成为了一项必要性极高的测试内容。

—1 —。

欧盟关于金属疲劳测试的标准全文共四篇示例，供读者参考第一篇示例：欧盟关于金属疲劳测试的标准，通常是指欧盟各国在金属材料疲劳性能测试方面的统一规定和要求。

金属材料在长期使用过程中，往往会发生疲劳现象，即在受到循环应力作用下，材料会逐渐发生变形和裂纹，最终导致零件破裂。

为保证材料在使用中的可靠性和安全性，就需要进行金属疲劳测试，以评估材料的耐久性能。

欧盟关于金属疲劳测试的标准主要包括以下几个方面：1. 测试方法：欧盟规定了一系列金属材料疲劳测试方法，包括拉伸试验、弯曲试验、循环弯曲试验等。

这些方法旨在模拟实际工程中金属材料所受到的各种应力情况，以评估材料的疲劳性能。

2. 试验样品要求：欧盟标准对金属疲劳试验样品的尺寸、形状、制备方式等都有详细规定，以确保试验结果的准确性和可比性。

试验样品的质量和制备工艺对测试结果有着重要的影响。

3. 试验条件：欧盟标准也规定了金属疲劳试验的环境条件，包括温度、湿度、载荷类型、载荷频率等。

这些条件对材料的疲劳性能测试结果有着重要的影响。

4. 试验数据处理：金属疲劳试验产生的数据需要进行统计和分析处理，才能得出有效的结论。

欧盟标准对试验数据的处理方法、结果的表达和解释等也有详细规定。

5. 结果评定：根据金属疲劳试验得到的数据和结果，欧盟标准制定了一系列评定标准，以确定材料的疲劳寿命和可靠性，并做出相应的建议和措施。

欧盟关于金属疲劳测试的标准是为了保障材料在工程应用中的安全可靠性，规范了试验方法、样品要求、试验条件、数据处理和结果评定等方面，为欧洲各国及相关行业提供了统一的测试准则。

这些标准的制定和遵守，对于提高金属制品的质量和可靠性，促进欧洲产品在国际市场上的竞争力具有重要意义。

第二篇示例：欧盟关于金属疲劳测试的标准旨在确保金属制品在长期使用过程中不会出现疲劳损伤，从而保证产品的质量和安全性。

金属疲劳是指金属在受到交替载荷作用下产生的应力和应变累积，最终导致金属材料发生断裂的现象。

国内外金属材料低周疲劳试验标准对比1. 概述金属材料的低周疲劳特性是指在载荷循环次数较少的情况下，由于应力或者形变等引起的材料疲劳破坏现象。

低周疲劳试验对于评估材料的安全性和可靠性至关重要。

然而，不同国家和地区对于金属材料低周疲劳试验标准的制定和要求存在一定差异。

本文将针对国内外金属材料低周疲劳试验标准进行对比分析，以期为相关研究和工程实践提供参考。

2. 国内金属材料低周疲劳试验标准概述目前，国内金属材料低周疲劳试验标准主要包括《金属材料低周疲劳试验方法》（GB/T 3077-2015）、《金属材料低周疲劳试验断裂形貌表征》（GB/T 3078-2014）等。

其中，GB/T 3077-2015标准规定了金属材料低周疲劳试验的一般要求、试样制备、试验机构和试验方法等内容，为国内金属材料低周疲劳试验提供了详细的技术指导。

3. 国外金属材料低周疲劳试验标准概述与国内标准相比，国外金属材料低周疲劳试验标准也有着自己的特点。

美国ASTM国际标准中的ASTM E606-92《低周疲劳试验断裂表征方法》等，对于金属材料的低周疲劳试验也提供了相关的要求和技术指导。

4. 国内外金属材料低周疲劳试验标准比较在国内外金属材料低周疲劳试验标准中，存在着一些共同点和差异性。

从试验方法上来看，国内标准和国外标准均对金属材料低周疲劳试验的试样制备、载荷施加等方面作出了具体规定。

在试验断裂表征的要求上，国内外标准都对低周疲劳试验的断裂形貌进行了详细描述，并提出了相应的评定标准。

然而，国内外标准在细节上仍存在一些差异。

国外标准对低周疲劳试验的载荷施加速率、环境条件等方面有着更为严格的要求，而国内标准在这些方面相对宽松。

国外标准中还包含了一些针对特定金属材料的低周疲劳试验方法，而国内标准则相对通用。

5. 个人观点和理解从对国内外金属材料低周疲劳试验标准的比较分析中可以看出，不同国家和地区在对金属材料低周疲劳性能进行评定时存在一定的差异。

金属疲劳强度试验方法嘿，咱今儿个就来唠唠这金属疲劳强度试验方法。

你说这金属啊，平日里看着挺结实的，可要是让它一直累啊累的，它也会受不了。

就好比咱人，天天干重活，时间长了也得累垮不是？那怎么知道这金属啥时候会累垮呢？这就得靠这些个试验方法啦！常见的一种方法就是那啥，疲劳试验机测试法。

把金属样品放到那试验机里，让它不停地来回折腾，就跟折磨它似的。

看它能坚持多久，啥时候出现问题。

这就像咱跑马拉松，一直跑一直跑，看谁能坚持到最后。

你想想，要是金属在这种折腾下还能挺住，那质量肯定杠杠的呀！还有一种方法叫应变疲劳试验法。

这就好像是给金属施加各种压力，看它怎么变形。

就像给气球吹气，看它啥时候爆掉。

通过观察金属在应变下的表现，就能知道它的疲劳强度咋样啦。

再有就是高周疲劳试验法，这名字听着就挺高大上的吧？其实就是让金属快速地反复运动，频率可高啦。

这就像咱快速地眨眼睛，眨多了也会累啊。

通过这种高频的折腾，就能瞧出这金属到底耐不耐疲劳。

你说这些试验方法是不是挺有意思的？就像是在跟金属玩游戏，只不过这个游戏可不轻松，是要测出金属的真本事呢！要是金属没通过这些试验，那可就不能用在那些重要的地方啦，不然出了问题可就麻烦大了。

咱生活里好多东西都得靠金属啊，汽车、飞机、大桥，这些不都得用结实的金属嘛。

要是金属质量不行，那后果简直不敢想。

这些试验方法就是给金属的一个大考验，只有通过了考验的金属，才能放心地让它去为我们服务呀！你说要是没有这些试验方法，那我们用的东西得多不靠谱啊！说不定哪天开着车呢，车就散架了；或者走在桥上呢，桥突然塌了。

那可太吓人啦！所以啊，这些试验方法可太重要啦，它们是保障我们安全的一道防线呢！咱可得好好感谢那些研究这些方法的人，是他们让我们能用上安全可靠的金属制品。

他们就像金属的医生，给金属做各种检查，确保它们健健康康的。

总之呢，这金属疲劳强度试验方法可真是个大学问，这里面的门道多着呢！咱普通人虽然不用亲自去做这些试验，但了解了解也是挺有意思的，对吧？这样咱以后再看到金属制品的时候，就知道它们是经过了重重考验才来到我们身边的啦！。
