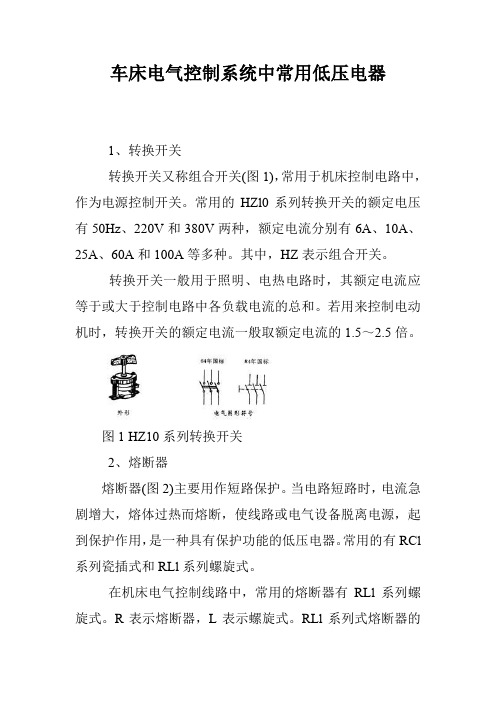

车床电气控制系统中常用低压电器1、转换开关转换开关又称组合开关(图1)，常用于机床控制电路中，作为电源控制开关。
常用的HZl0系列转换开关的额定电压有50Hz、220V和380V两种，额定电流分别有6A、10A、25A、60A和100A等多种。
其中，HZ表示组合开关。
转换开关一般用于照明、电热电路时，其额定电流应等于或大于控制电路中各负载电流的总和。
若用来控制电动机时，转换开关的额定电流一般取额定电流的1.5～2.5倍。
图1 HZ10系列转换开关2、熔断器熔断器(图2)主要用作短路保护。
当电路短路时，电流急剧增大，熔体过热而熔断，使线路或电气设备脱离电源，起到保护作用，是一种具有保护功能的低压电器。
常用的有RCl 系列瓷插式和RLl系列螺旋式。
在机床电气控制线路中，常用的熔断器有RLl系列螺旋式。
R表示熔断器，L表示螺旋式。
RLl系列式熔断器的额定电压为500V，额定电流lA、2A、……、15A等。
图2 熔断器3、交流接触器接触器(图3)是一种适用于远距离频繁接通和分断交直流电路的电器。
它是利用电磁铁吸引力配合动作，而使触头闭合和断开的一种电器。
在机床电气控制线路中，用它来接通或断开电动机的电源和控制电路的电源。
在机床电气控制线路中，常用的接触器系交流接触器，主要有cJo和CJl0系列。
其中，C表示接触器，J表示交流。
CJb系列交流接触器主触头的额定电流有10A、20A、40A和75A等，辅助触头的额定电流为5安，吸引线圈的额定电压有50Hzll0V、127V、220V和380V多种。
图3 各种系列交流接触器4、热继电器电动机在实际运行中，常遇到过载的情况。
若过载电流过大或过载的时间过长，就会使电动机内绕组烧毁。
为了充分发挥电动机的过载能力，又保证电动机的正常工作，以及电动机绕组不致于因过载而烧毁，于是就采用热继电器作为电动机的过载保护。
热继电器(图4)主要由热元件、动作机构、触头系统、复位按钮和整定电流装置组成。
