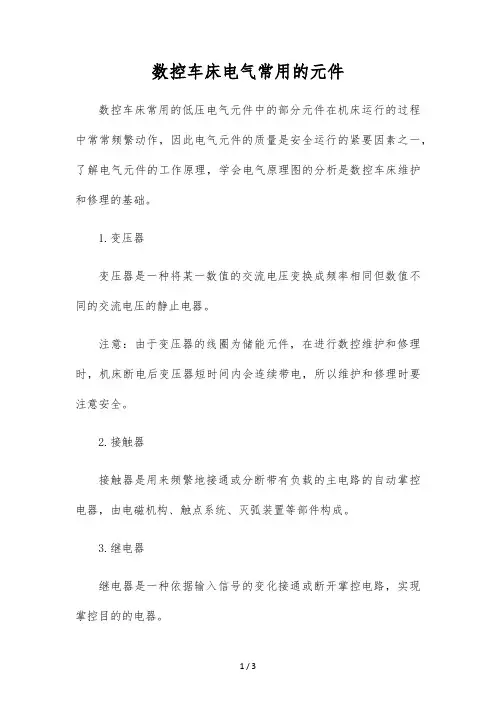

数控车床电气常用的元件数控车床常用的低压电气元件中的部分元件在机床运行的过程中常常频繁动作,因此电气元件的质量是安全运行的紧要因素之一,了解电气元件的工作原理,学会电气原理图的分析是数控车床维护和修理的基础。
1.变压器变压器是一种将某一数值的交流电压变换成频率相同但数值不同的交流电压的静止电器。
注意:由于变压器的线圈为储能元件,在进行数控维护和修理时,机床断电后变压器短时间内会连续带电,所以维护和修理时要注意安全。
2.接触器接触器是用来频繁地接通或分断带有负载的主电路的自动掌控电器,由电磁机构、触点系统、灭弧装置等部件构成。
3.继电器继电器是一种依据输入信号的变化接通或断开掌控电路,实现掌控目的的电器。
注意:继电器的触点不能用来接通和分断负载电路,这也是继电器的作用和接触器的作用的区分。
4.断路器低压断路器过去叫做自动空气开关,现采纳ECE标准称为低压断路器,低压断路器是将掌控器和保护电器的功能合为一体的电器,有效地保护串接在它后面的电气设备。
5.灭弧器消除电弧防止电弧弧光断路,防止造成设备损毁,提高开关分断本领以及保护人员安全。
6.开关电源开关电源被称作高效节能电源,由于内部电路工作的高频开关状态,所以自身消耗的能量很低,电源效率可达百分之80左右,比一般线性稳压电源提高近一倍。
在机床电路中为机床供给24v5v等机床所需要的直流电源。
7.按钮按钮通常用来接通或断开掌控电路,从而掌控电动机或其他电气设备的运行。
原来就接通的触点,称为常闭触点,称为常开触点。
注意:部分开关电源罩壳内有一个输入电源为110和220v的切换开关,安装时注意此开关的位置,输入相应电压,不然易损坏开关电源。
8.急停开关急停开关属于主令掌控电器的一种,当机器处于不安全状态时,通过急停开关切断电源,停止设备运转,达到保护人身和设备安全的目的。
急停开关通常为手动掌控的按压式开关,串联接入设备的掌控电路中,用于紧急情况下直接断开掌控电路电源,从而快速停止设备避开非正常工作。

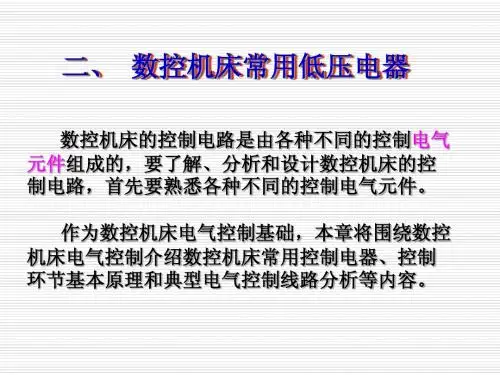

车床电气控制系统中常用低压电器1、转换开关转换开关又称组合开关(图1),常用于机床控制电路中,作为电源控制开关。
常用的HZl0系列转换开关的额定电压有50Hz、220V和380V两种,额定电流分别有6A、10A、25A、60A和100A等多种。
其中,HZ表示组合开关。
转换开关一般用于照明、电热电路时,其额定电流应等于或大于控制电路中各负载电流的总和。
若用来控制电动机时,转换开关的额定电流一般取额定电流的1.5~2.5倍。
图1 HZ10系列转换开关2、熔断器熔断器(图2)主要用作短路保护。
当电路短路时,电流急剧增大,熔体过热而熔断,使线路或电气设备脱离电源,起到保护作用,是一种具有保护功能的低压电器。
常用的有RCl 系列瓷插式和RLl系列螺旋式。
在机床电气控制线路中,常用的熔断器有RLl系列螺旋式。
R表示熔断器,L表示螺旋式。
RLl系列式熔断器的额定电压为500V,额定电流lA、2A、……、15A等。
图2 熔断器3、交流接触器接触器(图3)是一种适用于远距离频繁接通和分断交直流电路的电器。
它是利用电磁铁吸引力配合动作,而使触头闭合和断开的一种电器。
在机床电气控制线路中,用它来接通或断开电动机的电源和控制电路的电源。
在机床电气控制线路中,常用的接触器系交流接触器,主要有cJo和CJl0系列。
其中,C表示接触器,J表示交流。
CJb系列交流接触器主触头的额定电流有10A、20A、40A和75A等,辅助触头的额定电流为5安,吸引线圈的额定电压有50Hzll0V、127V、220V和380V多种。
图3 各种系列交流接触器4、热继电器电动机在实际运行中,常遇到过载的情况。
若过载电流过大或过载的时间过长,就会使电动机内绕组烧毁。
为了充分发挥电动机的过载能力,又保证电动机的正常工作,以及电动机绕组不致于因过载而烧毁,于是就采用热继电器作为电动机的过载保护。
热继电器(图4)主要由热元件、动作机构、触头系统、复位按钮和整定电流装置组成。
数控机床电柜内那些常用的电气元件,都认识吧?断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件。
本文以图文并茂的方式介绍常用电气元件的原理及应用,通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1、断路器低压断路器又称为自动空气开关,可手动开关,又能用来分配电能、不频繁启动异步电机,对电源线、电机等实行保护,当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为:QF 断路器图形符号为:2、接触器接触器由电磁机构和触头系统两部分组成,接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心(衔铁)和静铁心组成;接触器触头系统由主触头和辅助触头两部分组成,主触头用于通断主电路,辅助触头用于控制电路中。
接触器文字符号为:KM接触器图形符号为:3、热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号:FR热继电器图形符号:4、中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大(即增大继电器触头容量)的继电器。
其实质是电压继电器,但它的触头较多(可多达8对)、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时,可借助中间继电器来扩展他们的触头对数,也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号:KA 中间继电器图形符号:5、按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮,适用于AC500V、DC440V,额定电流5A,控制功率在AC300W、DC70W的控制回路中。
按钮文字符号:SB按钮图形符号:按钮颜色要求:(1)“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
(2)“启动”按钮的颜色是绿色。
(3)“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色,不得使用红色和绿色按钮。
