数控机床电气控制中控制电器的选用

习题答案第一章机床控制线路的基本环节1.答：低压电器是机床控制线路的基本组成元件。

它可以分为以下几大类；开关电器，主令电器，熔断器，接触器，继电器，控制变压器，直流稳压电源。

常用的低压电器有：刀开关，组合开关，低压断路器，按制按钮，行程开关，万能转换开关，脚踏开关，熔断器，接触器，电磁式继电器，时间继电器，热继电器，速度继电器，控制变压器，直流稳压电源。

2．答：低压断路器俗称为自动空气开关，是将控制和保护的功能合为一体的电器。

它常作为不频繁接通和断开电路的总电源开关或部分电路的电源开关，当发生过载、短路或欠电压故障时能自动切断电路，有效地保护串接在它后面的电气设备，并且在分断故障电流后一般不需要更换零部件。

因此，低压断路器在数控机床上使用越来越广泛。

3．答：虽然继电器与接触器都是用来自动接通或断开电路，但是它们仍有很多不同之处。

继电器可以对各种电量或非电量的变化作出反应，而接触器只有在一定的电压信号下动作；继电器用于切换小电流的控制电路，而接触器是一种用来频繁地接通或分断带有负载的主电路（如电动机）的自动控制电器。

因此继电器触点容量较小（不大于5A）。

在控制功率较小时（不大于5A）可用中间继电器来代替接触器起动电动机。

4．答：热继电器由于其热惯性，当电路短路时不能立即动作切断电路，不能用作短路保护，熔断器不具备热惯性所以只能作电动机的短路保护而不能作长期过载保护；另外，热继电器与熔断器的额定电流选择不同，因此，热继电器只能作为过载保护，熔断器只能作为短路保护。

5．答：短路保护：瞬时大电流保护，最常用的是利用熔断器进行短路保护。

过电流保护：当电流超过其整定值时才动作，整定范围通常为1.1--4倍额定电流。

最常用的是利用过电流继电器进行过电流保护。

长期过载保护：电动机在实际运行中，短时过载是允许的，但如果长期过载或断相运行都可能使电动机的电流超过其额定值，引起电动机发热。

绕组温升超过额定温升，将损坏绕组的绝缘，缩短电动机的使用寿命，严重时甚至会烧毁电动机绕组，因此必须采取过载保护措施。

数控机床电气控制知到章节测试答案智慧树2023年最新咸阳职业技术学院项目一测试1.接触器的常态是指（）。

参考答案:线圈未通电情况2.通电延时型时间继电器，它的动作情况是（）。

参考答案:线圈通电时触点延时动作，断电时触点瞬时动作3.在鼠笼式异步电动机反接制动过程中，当电动机转速降至很低时，应立即切断电源，防止（）。

参考答案:电动机反转4.采用星—三角降压起动的电动机，正常运行时必是（）连接。

参考答案:三角形连接5.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。

（）错项目二测试1.采用交流接触器、按钮等构成的鼠笼式异步电动机直接启动控制电路，在合上电源开关后，电动机启动、停止控制都正常，但转向反了，原因是（）。

参考答案:引入电动机的电源相序错误2.电气控制电路分析的内容有（）。

参考答案:设备说明书;电气元件布置图;电气元件连接图和总装接线图;电气控制原理图3.在电气控制线路中，若对电动机进行过载保护，则选用的低压电器是（）。

参考答案:热继电器4.下列不属于机械设备的电气工程图是（）。

参考答案:电器结构图5.X62W万能铣床主轴采用变速冲动的目的是（）。

便于齿轮啮合项目三测试1.在设计机械设备的电气控制工程图时，首先设计的是（）。

参考答案:电气原理图2.电器元件布置图是用规定的图形符号，根据原理图，按各电器元件相对位置绘制的实际接线图。

（）参考答案:对3.电气原理图设计包含（）。

参考答案:主电路设计;控制电路设计;联锁保护环节设计;辅助电路设计4.机床电气控制原理图设计应注意（）。

参考答案:保证电气控制电路工作可靠;正确选择电器元件;合理选择控制电路电流种类与控制电压数值;合理布线，力求使控制电路简单、经济5.两个同型号电压线圈可以串联后接在2倍线圈额定电压的交流电源上。

（）错项目四测试1.（）是初始化脉冲，仅在PLC上电运行时接通一个扫描周期。

参考答案:SM0.12.李工想用PLC的时钟脉冲编程，用了SM0.5这个位寄存器，该寄存器的脉冲输出周期是多少（）。

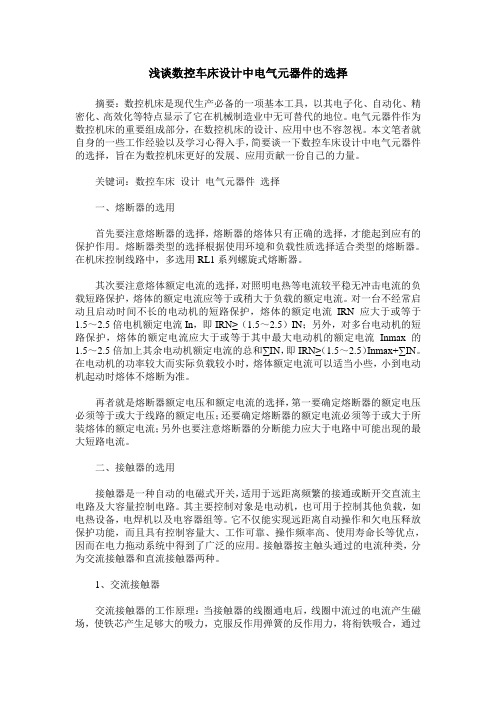

浅谈数控车床设计中电气元器件的选择摘要：数控机床是现代生产必备的一项基本工具，以其电子化、自动化、精密化、高效化等特点显示了它在机械制造业中无可替代的地位。

电气元器件作为数控机床的重要组成部分，在数控机床的设计、应用中也不容忽视。

本文笔者就自身的一些工作经验以及学习心得入手，简要谈一下数控车床设计中电气元器件的选择，旨在为数控机床更好的发展、应用贡献一份自己的力量。

关键词：数控车床设计电气元器件选择一、熔断器的选用首先要注意熔断器的选择，熔断器的熔体只有正确的选择，才能起到应有的保护作用。

熔断器类型的选择根据使用环境和负载性质选择适合类型的熔断器。

在机床控制线路中，多选用RL1系列螺旋式熔断器。

其次要注意熔体额定电流的选择，对照明电热等电流较平稳无冲击电流的负载短路保护，熔体的额定电流应等于或稍大于负载的额定电流。

对一台不经常启动且启动时间不长的电动机的短路保护，熔体的额定电流IRN应大于或等于1.5～2.5倍电机额定电流In，即IRN≥（1.5～2.5）IN；另外，对多台电动机的短路保护，熔体的额定电流应大于或等于其中最大电动机的额定电流Inmax的1.5～2.5倍加上其余电动机额定电流的总和∑IN，即IRN≥（1.5～2.5）Inmax+∑IN。

在电动机的功率较大而实际负载较小时，熔体额定电流可以适当小些，小到电动机起动时熔体不熔断为准。

再者就是熔断器额定电压和额定电流的选择，第一要确定熔断器的额定电压必须等于或大于线路的额定电压；还要确定熔断器的额定电流必须等于或大于所装熔体的额定电流；另外也要注意熔断器的分断能力应大于电路中可能出现的最大短路电流。

二、接触器的选用接触器是一种自动的电磁式开关，适用于远距离频繁的接通或断开交直流主电路及大容量控制电路。

其主要控制对象是电动机，也可用于控制其他负载，如电热设备，电焊机以及电容器组等。

它不仅能实现远距离自动操作和欠电压释放保护功能，而且具有控制容量大、工作可靠、操作频率高、使用寿命长等优点，因而在电力拖动系统中得到了广泛的应用。

数控机床电气控制课程习题分析与详解（一）1．按钮开关和行程开关的作用分别是什么？如何确定按钮开关的选用原则？答：按钮开关通常用作短时接通或断开小电流控制电路的开关，用于控制电路中发出起动或停止等指令，通过接触器、继电器等控制电器接通或断开主电路。

行程开关又称限位开关，是根据运动部件位置而切换电路的自动控制电器。

动作时，由挡块与行程开关的滚轮相碰撞，使触头接通或断开用来控制运动部件的运动方向、行程大小或位置保护。

按钮开关的选用原则①根据用途选择开关的形式，如紧急式、钥匙式、指示灯式等。

②根据使用环境选择按钮开关的种类，如开启式、防水式、防腐式等。

③按工作状态和工作情况的要求，选择按钮开关的颜色。

2．低压断路器在电路中的作用是什么？答：低压断路器又称自动空气开关，它不但能用于正常工作时不频繁接通和断开电路，而且当电路发生过载、短路或失压等故障时，能自动切断电路，有效地保护串接在它后面的电气设备，因此，低压断路器在机床上使用得越来越广泛。

3．接触器的用途是什么？它由哪几部分组成？答：接触器是一种用来频繁地接通或分断带有负载（如电动机）的主电路自动控制电器。

接触器按其主触头通过电流的种类不同，分为交流、直流两种，机床上应用最多的是交流接触器。

它由电磁机构、触头系统、灭弧装置及其他部件等四部分组成。

4．接近开关与行程开关相比有哪些优点？若接近开关为三线制输出，一般为哪三根输出线？答：接近开关又称无触点行程开关。

与行程开关相比，接近开关具有工作稳定可靠、使用寿命长、重复定位精度高、操作频率高等优点。

接近开关多为三线制。

三线制接近开关有二根电源线（通常为24V）和一根输出线，输出有常开、常闭两种状态。

5．.中间继电器的作用是什么？它和交流接触器有何区别？答：中间继电器实质上是电压继电器的一种，其触点数量多（多至6对或更多），触点电流容量大（额定电流5～10A）,动作时间不大于0.05s。

其主要用途是当其他继电器的触头数量或触点容量不够时，可借助中间继电器来扩大它们的触点数或触点容量，起到中间转换和放大作用。

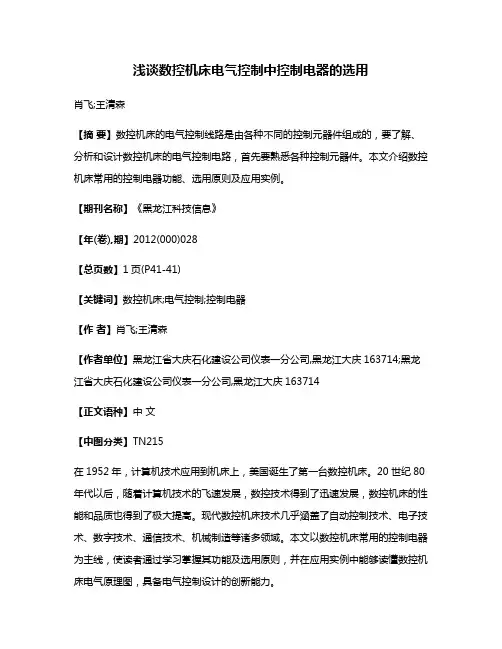

浅谈数控机床电气控制中控制电器的选用肖飞;王清森【摘要】数控机床的电气控制线路是由各种不同的控制元器件组成的，要了解、分析和设计数控机床的电气控制电路，首先要熟悉各种控制元器件。

本文介绍数控机床常用的控制电器功能、选用原则及应用实例。

【期刊名称】《黑龙江科技信息》【年(卷),期】2012(000)028【总页数】1页(P41-41)【关键词】数控机床;电气控制;控制电器【作者】肖飞;王清森【作者单位】黑龙江省大庆石化建设公司仪表一分公司,黑龙江大庆163714;黑龙江省大庆石化建设公司仪表一分公司,黑龙江大庆163714【正文语种】中文【中图分类】TN215在1952年，计算机技术应用到机床上，美国诞生了第一台数控机床。

20世纪80年代以后，随着计算机技术的飞速发展，数控技术得到了迅速发展，数控机床的性能和品质也得到了极大提高。

现代数控机床技术几乎涵盖了自动控制技术、电子技术、数字技术、通信技术、机械制造等诸多领域。

本文以数控机床常用的控制电器为主线，使读者通过学习掌握其功能及选用原则，并在应用实例中能够读懂数控机床电气原理图，具备电气控制设计的创新能力。

数控机床是长时间连续运转的设备，本身要具有高可靠性。

因此，在电气系统的设计和部件的选用上普遍应用了可靠性技术、容错技术及冗余技术。

在保证可靠性基础上，还具有先进性，如新型组合功能电器元件的使用、新型电子电器及电力电子功率器件的使用等等。

所有部件选用的是最成熟的，且符合有关国际标准并取得授权认证的新型产品。

另外，电气控制系统还需要具有稳定性、安全性、方便的可维护性、良好的控制特性、操作要人性化等性能。

低压断路器又称为自动空气开关，是将控制和保护功能合为一体的电器。

通常作为不频繁接通和断开的电路的总电源开关或部分电路的电源开关，当发生过载、短路和欠压等故障时能自动切断电路，有效地保护串接在它后面的电器设备，并且在分断故障电流后一般不需要更换零部件。
