浮球液位计和浮球液位控制器(开关)的区别

浮球液位开关的主要作用介绍什么是浮球液位开关浮球液位开关，也叫浮球开关、磁力开关，是指一种基于浮力感应原理而制成的液位开关装置。

一般由浮球、磁簧管、阀体、封装材料等组成。

其主要作用是用于测量容器内液体液位的高低程度，一旦液位超出规定高低线，浮球就会受到压力，通过浮球的上下运动推动开关触点的动作，从而控制其他自动化设备的启停。

浮球液位开关的主要作用浮球液位开关常用于液位控制系统中，可以通过控制各种液体容器内液位的高度，以便保护设备的正常运行。

主要具有以下几个功能：液位检测浮球液位开关是一种能够实时检测液体液位高低的装置，当容器内液位超过设定阈值时，开关会自动触发，使得自动化设备进入保护状态。

这样可以有效避免因为液位过高或者过低带来的安全隐患和设备故障等问题。

液位控制另外，浮球液位开关也可以作为一种液位控制设备，用于控制液位升降的节奏。

根据不同的需求，可以通过浮球液位开关来控制某一特定容器内的液位高度，使液体处于一个恰当的液位范围内。

这在工业生产过程中具有非常重要的作用。

防溢流在实际应用中，浮球液位开关还常被用来防止溢流发生。

当容器内液位达到一定高度时，开关便会触发，控制系统将液体流出的阀门自动关闭，保证液体不会溢出容器。

工作稳定同时，浮球液位开关还具有一定的工作稳定性，它可以根据液位的变化来自动调节其自身的开、合状态，做到自动化、无人值守的状态，大大提升了生产效率和工作效益。

总结综上所述，浮球液位开关不仅可以用于检测液体液位，还可以用于控制液位的升降节奏，防止溢流以及保障设备安全运行等方面，其在工业生产中拥有着非常重要的作用。

十种常见液位开关的优点及缺点浮球液位开关优点：1、浮球液位开关是一种结构简单、使用方便、安全可靠的液位控制器。

2、它比一般机械开关速度快、工作寿命长；与电子开关相比，它又有抗负载冲击能力强的特点，一只产品可以实现多点控制，易于维护。

3、浮球液位开关不含导致故障发生和波纹管、弹簧、密封等部件。

而是采用直浮子驱动开关内部磁铁，浮球开关简捷的杠杆使开关瞬间动作。

浮子悬臂角限位设计，防止浮子垂直。

4、广泛使用于造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、染料工业、油压机械等方面。

缺点：1、浮球开关是简单的被动器件，并且不具有自检查功能，因此建议对其进行定期检查与维护。

2、浮球或浮筒物位计是活动部件，因此用在更浓或黏稠液体中时会被弄脏。

3、测量精度较差，黏度<0.8mpa*s时不能工作。

4、对容器内压力、密度、介电常数有要求、安装需停产、清罐、开孔、动火。

音叉液位开关优点：1、振动音叉开关能真正地免受流量、气泡、湍流、泡沫、振动、固体含量、沾敷、液体特性以及产品变化的影响。

2、无需校准，安装方便。

3、无活动零件或缝隙真正实现免维护。

4、强大的自检查与诊断功能保证了高低物位测量的高可靠性。

缺点：音叉开关不适合用于非常粘的介质。

导致叉子被连接在一起的叉间物料堆积，将干扰物位检测。

射频导纳液位开关优点：1、通用性强：可测量液位及料位，可满足不同温度、压力、介质的测量要求，并可应用于腐蚀、冲击等恶劣场合。

2、防挂料：独特的电路设计和传感器结构，使其测量可以不受传感器挂料影响，无需定期清洁，避免误测量。

3、免维护：测量过程无可动部件，不存在机械部件损坏问题，无须维护。

4、抗干扰：接触式测量，抗干扰能力强，可克服蒸汽、泡沫及搅拌对测量的影响。

5、准确可靠：测量量多样化，使测量更加准确，泽良不受环境变化影响，稳定性高，使用寿命长。

6、适用范围：化工、油田、水及污水处理、造纸、制药、电厂、冶金、水泥、粮食等行业。

技术10种浮子液位计的结构图，看看你都认全了吗浮子液位计是一种常用的液位测量仪器，是利用浮力中恒浮力原理工作的，通过漂浮在液面上的浮子来实现测量。

产品具有性能稳定、使用灵活、可靠性高、维护简便等优点。

今天小七主要来介绍一下浮子液位计的结构形式，希望可以帮助广大七友们更好的了解和应用该类液位计。

1.平衡式利用滑轮和索具将一个处于容器外部的平衡力，如配重或发条，与处于容器内部的浮子连接起来。

当浮子随液面做上下运动时带动索具、滑轮或配重或发条一起运动，通过检测这种运动中的位移或转动来在容器外部读取液位。

浮标液位计这类液位计在大型储罐上应用较多，常见有：浮标液位计、钢带液位计等。

2.杠杆式设置一个杠杆并将支点设置在容器壁上，将浮子固定在杠杆位于容器内侧的一端，当浮子随液面做上下运动时带动杠杆位于容器外的另一端运动，或者带动支点转动，通过检测这种运动中的位移或转角可以容器外部读取液位。

这类液位计由于其结构特性导致抗外力能力较强和具有高可靠性，所以常用在移动容器上或制作成液位开关。

常见有：船用液位计、浮球开关等。

浮球开关3.连杆式在浮球上部设一连杆，当浮球上下运动时带动连杆同步上下运动，并在连杆上端读出液位。

这类液位计适用于液面低于人员操作高度(如地下水池)的液位测量。

4.导杆式将浮子做成环形套在一根导杆上，浮子随液位变化沿导杆做上下运动。

在浮子内部置一永久磁性物体，同时在导杆内部设置磁敏元件，由磁敏元件检出浮子位置并转为与其相对应的代表液位高低的电信号输出。

这类液位计在容器内介质存在剧烈运动时表现较好，在仅需远传信号不需要现场液位标尺式指示的时候具有结构简单的特点。

同时是目前在命名上采用“浮子液位计”较多的类型。

5.连通管式在容器外侧设一垂直管道，上下通过管道与容器相连，根据连通管原理当容器内存有液体时，液体会进入垂直管道，并与容器内的液面等高。

这时在管道内置一浮子，则浮子的位置可以反映容器内液面。

这类液位计由于浮子设置在容器外面，不受容器内液体水平移动的影响。

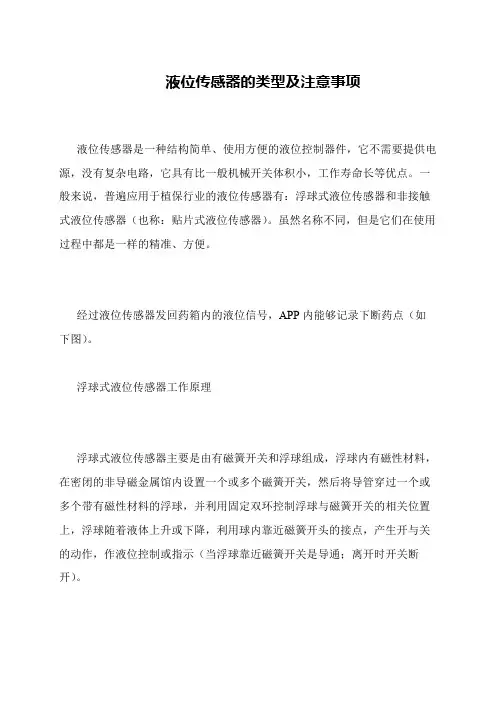

液位传感器的类型及注意事项
 液位传感器是一种结构简单、使用方便的液位控制器件，它不需要提供电源，没有复杂电路，它具有比一般机械开关体积小，工作寿命长等优点。

一般来说，普遍应用于植保行业的液位传感器有：浮球式液位传感器和非接触式液位传感器（也称：贴片式液位传感器）。

虽然名称不同，但是它们在使用过程中都是一样的精准、方便。

 经过液位传感器发回药箱内的液位信号，APP内能够记录下断药点（如下图）。

 浮球式液位传感器工作原理
 浮球式液位传感器主要是由有磁簧开关和浮球组成，浮球内有磁性材料，在密闭的非导磁金属馆内设置一个或多个磁簧开关，然后将导管穿过一个或多个带有磁性材料的浮球，并利用固定双环控制浮球与磁簧开关的相关位置上，浮球随着液体上升或下降，利用球内靠近磁簧开头的接点，产生开与关的动作，作液位控制或指示（当浮球靠近磁簧开关是导通；离开时开关断开）。

液位计是工业生产中常用的一种仪表，用于测量和监控各种容器中的液位高度。

根据不同的原理，液位计可以分为许多不同的类型，其中主流的液位计包括浮球式、压力式、毛细管式、超声波式等。

本文将重点介绍这些主流液位计的工作原理及其特点，希望能为读者提供有价值的信息和参考。

1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。

原理：连通器原理，根据浮力原理和磁性耦合作用研发而成，当被测容器中的液位升降时，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示面板，使红白翻柱翻转180°，当液位上升时翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，面板上红白交界处为容器内液位的实际高度，从而实现液位显示。

2、浮球液位计原理：浮球液位计结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。

也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

3、钢带液位计原理：它是利用力学平衡原理设计制作的。

当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带的移动达到新的平衡。

液位检测装置（浮子）根据液位的情况带动钢带移动，位移传动系统通过钢带的移动策动传动销转动，进而作用于计数器来显示液位的情况。

4、雷达液位计原理：雷达液位计是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。

探头发出高频脉冲并沿缆式探头传播，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。

5、磁致伸缩液位计原理：磁致伸缩液位计的传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。

在磁致伸缩液位计的传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。

目录01磁翻柱液位计02浮球液位计（液位开关）03防爆浮球液位开关04玻璃板式液位计05玻璃管式液位计06钢带液位计07重锤探测液位计08超声波物位计09智能雷达液位计10导波雷达液位计11电容式液位计12射频导纳物位控制器13音叉物位控制器14磁致伸缩物位计15压力液位变送器16小型浮球液位计（液位开关）磁致伸缩物位计工作原理：磁致伸缩液位传感器的工作原理：由电子仓内电子电路产生一起始脉冲，此起始脉冲在波导丝中传输时，同时产生了一沿波导丝方向前进的旋转磁场，当这个磁场与磁环或浮球中的永久磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，这一扭动被安装在电子仓内的拾能机构所感知并转换成相应的电流脉冲，通过电子电路计算出两个脉冲之间的时间差，即可精确测出被测的位移和液位。

适用范围及特点：该产品使用进口芯片和先进工艺生产，经过公司技术人员的改进，产品设计合理、安装方便、结构精巧、环境适应性强、不需定期重标和维护。

具有精度高、稳定性好、可靠性高、输出信号多样、使用寿命长、安全可靠等优点。

广泛应用于工业过程控制、石油加工、制药、食品加工、水处理、加油站地下库存等领域中的液位、温度、密度、界面情况等物理参数的监测、警报与控制。

主要性能参数：正常工作条件：环境温度：-20～80℃；相对湿度：5%～100%（包括直接湿）；环境压力：86kPa～108 kPa；量程范围：0—12米，( 可根据用户要求定制) ；工作电源：24VDC ；信号输出：4-20mA标准电流信号；测量精度：±1mm或0.3%FS(电流输出型) ；工作压力：≤4.0Mpa；介质要求：密度≥0.5g/cm3、粘度≤0.05Pa.s；工作温度：T1:0~70 ℃、T2：-25~+80 ℃、 T3：-40~+85℃；重复性误差：优于0.01%FS；分辨率：优于0.1%FS迟滞：优于0.1%FS温度影响：±0.07%FS/ ℃零点调整范围：20%FS满量程调整范围：20%FS频率响应时间：0.2~5ms (根据量程大小而定)；连接形式：法兰连接；防爆标志：隔爆型:EXd ⅡCT6外壳防护等级：IP65测杆承受的压力：≤34Mpa型号及说明TQ-CZUL厂家代号G刚性杆传感器型式R柔性杆1常压过程压力(MPa)21.6 Mpa32.5 Mpa44.0 Mpa1法兰过程连接2螺纹P普通型变送器类型I本安防爆型B电流输出型1全不锈钢接触介质材质2不锈钢+F4其他1显示仪显示方式2数显表3其他X其他选项：如温度测量点个数等其他选项压力液位变送器测量原理：压力传感器深入或接触被测量液体时，将受到的介质压力P与被测量液体的液位的高度h成正比例，且线性度很高：即：P=ρgh其中：ρ：被测量介质的密度（kg/m3）g：当地的重力加速度（m/s2）h：被测量液体的高度（m）对于一定的被测量介质和同一个地点，ρ和g均为常数。

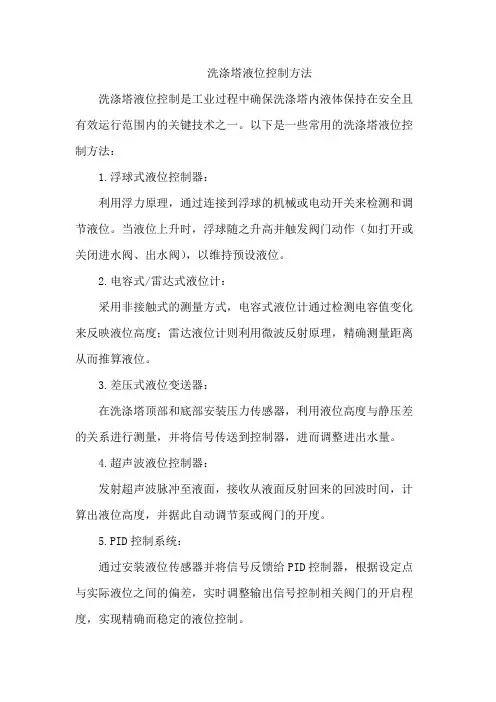

洗涤塔液位控制方法
洗涤塔液位控制是工业过程中确保洗涤塔内液体保持在安全且有效运行范围内的关键技术之一。

以下是一些常用的洗涤塔液位控制方法：
1.浮球式液位控制器：
利用浮力原理，通过连接到浮球的机械或电动开关来检测和调节液位。

当液位上升时，浮球随之升高并触发阀门动作（如打开或关闭进水阀、出水阀），以维持预设液位。

2.电容式/雷达式液位计：
采用非接触式的测量方式，电容式液位计通过检测电容值变化来反映液位高度；雷达液位计则利用微波反射原理，精确测量距离从而推算液位。

3.差压式液位变送器：
在洗涤塔顶部和底部安装压力传感器，利用液位高度与静压差的关系进行测量，并将信号传送到控制器，进而调整进出水量。

4.超声波液位控制器：
发射超声波脉冲至液面，接收从液面反射回来的回波时间，计算出液位高度，并据此自动调节泵或阀门的开度。

5.PID控制系统：
通过安装液位传感器并将信号反馈给PID控制器，根据设定点与实际液位之间的偏差，实时调整输出信号控制相关阀门的开启程度，实现精确而稳定的液位控制。

6.分程控制系统：
对于复杂的工艺要求，可能需要采用多级控制策略，例如使用两个不同设定点的控制阀进行协同工作，一个负责粗调，另一个负责细调，共同保证液位稳定。

7.PLC或DCS控制：
将液位传感器集成到自动化控制系统中，通过可编程逻辑控制器（PLC）或分布式控制系统（DCS）实现更高级别的自动化控制，包括远程监控、报警设置及故障自诊断功能。

综上所述，选择哪种液位控制方法取决于具体的工艺条件、精度要求、现场环境以及设备的成本效益等因素。

在实际应用中，往往结合多种技术手段，确保洗涤塔液位在既定的安全范围内高效稳定运行。

浮球液位计说明书篇一：JPF系列小型浮球液位开关说明书浮球液位开关说明书一、产品简介JPF系列浮球液位控制器是一种安全可靠、使用方便、结构简单的液位控制器，它比一般机械开关体积小、速度快、工作寿命长、与电子开关相比，它又有抗负载冲击能力强的特点，其在造船、造纸、印刷、发电机设备、石油化工、食品工业、水处理、电工、燃料工业、油压机械等方面都得到了广泛的应用。

二、工作原理在密封的不锈钢管(非导磁性)外穿过一个或多个环形磁铁的浮球,在安装一个或多个干簧管到管内,液位上下升降的同时会带动浮球一起移动,当浮球的磁铁到达管内干簧的同一水平位置时密封管内的干簧管产生吸合或断开的动作,并输出开关信号。

三、技术参数1. 触点容量：50W2. 开关电流：0.5A3. 开关电压：220V AC/24VDC4. 绝缘阻抗：＞100MΩ5. 工作寿命：100万次6. 工作压力：1.0～3.0MP（常压1.0MPA）7. 工作温度:SUS:－10～200℃PP:-10～80℃（常温80-120℃）8. 介质比重：＞0.55-1.09. 产品材质: SUS304/SUS316/PP/PE/PTFE四、小型浮球液位开关安装示意图注意事项：a、长度可由用户自定。

b、控制点可以做一点或二点。

c、控制点可以为N.O.或N.C.五、小型浮球液位开关接线图张家港市建胜测控仪表有限公司联系人：何建平电话0512-5537910913776266608篇二：UQZ-2指针浮球液位计说明书型浮球液位计产品说明书UQZ-2一、用途UQZ-2型浮球液位计是用于直接指示各种敞开或承压容器内液位高度的指示仪表。

仪表与工业设备上常用的玻璃管液面计相比较，它不怕破裂，示数更为清晰，尤其适宜于对玻璃管壁有粘滞作用的油污类液体介质或者有毒有害的介质的直接指示。

仪表具有不怕振动的优点，故可以安装在流动性的容器上，如槽车和液化气槽车。

该仪表不适用于对黄铜、铝、不锈钢等材质有较强腐蚀作用的介质。

几种自动液位（水位）控制的方法介绍在工农业生产以及日常生活应用中，常常会需要对容器中的液位（水位）进行自动控制。

比如自动控制水箱、水池、水槽、锅炉等容器中的蓄水量，生活中抽水马桶的自动补水控制、自动电热水器、电开水机的自动进水控制等。

虽然各种水位控制的技术要求不同，精度不同，但基本的控制原理都可以归纳为一般的反馈控制方式，如下图所示，它们的主要区别在于检测液位的方式、反馈形式，以及控制器上的区别。

1、机电控制式水位控制下图是这种控制方式的结构示意。

漂浮在水面上的浮球与控制器中的“检测机构”通过连杆机构相连，当水位发生变化时，浮球上下运动带动“检测机构”产生位移，这个位移可以直接用来驱动阀门动作，关闭或者开启进水口，调节水位。

如果需要控制的水筏较大，浮球的浮力不足以驱动控制水阀动作时，可以在“检测机构”与“阀门控制”之间增加一套机电控制驱动装置，具体控制过程为：①“检测机构”的位移先去带动一个位移开关动作；②位移开关控制电机的转动；③电机驱动水阀门。

这种控制方式结构比较复杂，但可以对大型蓄水装置进行控制，因此常常应用于工农业生产中。

2、全机械结构的水位控制方式家用抽水马桶是典型的全机械结构水位控制，以下是原理示意图：当用户进行冲水操作之后，蓄水箱的水被排空，浮球下降，这个信号通过连杆机构传递给进水阀门，使进水阀门开启，对蓄水箱补水；随着水量的增加，浮球逐步上移，直至达到设定的某个水位时，正好能够关闭进水阀，停止进水。

由此可见，在这种水位控制系统中，浮球=水位检测器（传感器），连杆机构=控制器，水位的“给定量”通过进水阀门与连杆机构的相对位置来设定。

3、古老的水位控制山区坡地种植水稻与平原不同，需要依山修筑层叠而上的梯田。

这种梯田结构至少有两个作用：其一，保持每一块田地都是平面，以便于耕作，其二，灌溉的水源从最上层引入，逐层注满后又逐层向下浇灌，因此，当水量充足时，只要每一层田埂上的排水口高度合适，就可以确保每块田地中的水位高度适中。

液位开关的常见原理介绍液位开关是一种常用的控制元件，可以用于检测液体的高度或者水平位置，从而控制电路的开关。

在工业生产中，液位开关常用于池塘、水箱、水池、化工设施等场合，具有安全、稳定、可靠等特点，应用范围广泛。

在本文中，我们将对液位开关的常见原理进行介绍，帮助读者了解液位开关的工作原理及其优缺点。

浮球液位开关原理浮球液位开关又称为浮球控制器，它的工作原理是利用浮球的上下运动来控制相关电路的开关。

在工作状态下，当液位上升，浮球会随着上升，当液位下降，浮球会随着下降，这种液位开关具有结构简单、使用方便、价格便宜等优点。

但是，其缺点是只适用于一些比较干净的液体，因为一些脏物会粘在浮球上，影响液位开关的准确度。

磁簧液位开关原理磁簧液位开关是一种非接触式液位检测装置，其内部的磁簧在液位高度改变时会产生磁场的变化，从而切换电路的开关。

其优点是不需要浮球，因此适用于液体污染严重、腐蚀性强的环境，并且其结构比较简单，易于安装。

但是，其缺点是由于液体本身对磁性的影响，磁簧液位开关只适用于液体磁性较小的场合。

电容液位开关原理电容液位开关利用电容的变化来感应液体的液位高度，其原理是将电容装置放在液面上方，当液位改变时，电容的值也会随之改变，从而切换电路的开关。

其优点是能够侦测到各种液体的液位高度，可以应用于各种液体的检测。

但是，其缺点是由于液体本身的介电常数、密度等因素的影响，电容液位开关的精度有所限制。

振杆液位开关原理振杆液位开关是一种利用液体振动来控制电路的开关，其原理是将振动棒浸入液体中，当液位改变时，液体与振动棒之间的接触面积也会随之变化，从而改变振动的幅度，控制开关电路的通断。

其优点是适用于各种液体，而且可以控制比较广泛的液位高度范围。

但是，其缺点是易受外部干扰，需要进行定期维护和清洁。

综上所述，液位开关在现代工业化生产中发挥着重要的作用，其原理多种多样，我们可以根据液体的不同性质、检测范围、环境要求等因素来选择适合的液位开关，为生产自动化、智能化的发展提供支持。

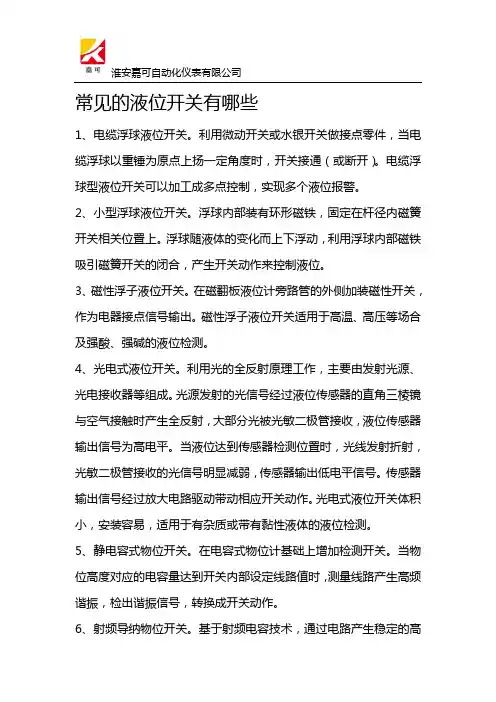

常见的液位开关有哪些1、电缆浮球液位开关。

利用微动开关或水银开关做接点零件，当电缆浮球以重锤为原点上扬一定角度时，开关接通（或断开）。

电缆浮球型液位开关可以加工成多点控制，实现多个液位报警。

2、小型浮球液位开关。

浮球内部装有环形磁铁，固定在杆径内磁簧开关相关位置上。

浮球随液体的变化而上下浮动，利用浮球内部磁铁吸引磁簧开关的闭合，产生开关动作来控制液位。

3、磁性浮子液位开关。

在磁翻板液位计旁路管的外侧加装磁性开关，作为电器接点信号输出。

磁性浮子液位开关适用于高温、高压等场合及强酸、强碱的液位检测。

4、光电式液位开关。

利用光的全反射原理工作，主要由发射光源、光电接收器等组成。

光源发射的光信号经过液位传感器的直角三棱镜与空气接触时产生全反射，大部分光被光敏二极管接收，液位传感器输出信号为高电平。

当液位达到传感器检测位置时，光线发射折射，光敏二极管接收的光信号明显减弱，传感器输出低电平信号。

传感器输出信号经过放大电路驱动带动相应开关动作。

光电式液位开关体积小，安装容易，适用于有杂质或带有黏性液体的液位检测。

5、静电容式物位开关。

在电容式物位计基础上增加检测开关。

当物位高度对应的电容量达到开关内部设定线路值时，测量线路产生高频谐振，检出谐振信号，转换成开关动作。

6、射频导纳物位开关。

基于射频电容技术，通过电路产生稳定的高频信号来检测被测介质的阻抗变化。

工作时将高频信号加在测量电极上，并将空气的介电常数产生的阻抗设为仪表零点。

当探头与被测介质接触并产生阻抗变化达到设定的数值时，产生开关信号输出。

射频导纳物位开关在测量电极与接地电极间增加了保护电极，可以解决粘附、挂料等问题，增加了温度修正电路解决工作点漂移问题，工作性能稳定可靠，能适用于复杂的测量环境。

多用于固体、浆料等料位测量及高压场合。

常见液位计的种类及应用液位计是工业自动化控制中常用的一种仪表，用于测量介质的液位高度。

根据原理和应用领域的不同，常见的液位计可以分为以下几类：1.浮球液位计浮球液位计是最常见的一种液位计。

它通过浮子的浮沉运动来实现对液位的测量。

当液位升高时，浮球上浮，而当液位降低时，浮球下沉。

通过传感器将浮球位置转换为电信号，从而确定液位高度。

浮球液位计结构简单，使用方便，并且适用于各种介质的液位测量，广泛应用于水处理、石油、化工、食品等行业。

2.压力式液位计压力式液位计通过测量液体静压力来确定液位高度。

它将测得的压力信号转化为相应的液位高度值。

压力式液位计的安装和维护相对复杂，适用于非腐蚀性液体的液位测量，例如锅炉水位、储罐液位等。

3.电容式液位计电容式液位计是指通过测量电容值的变化来确定液位高度的一种液位计。

它通过将电极安装在容器内外，当液位升高时，电容值会发生变化。

根据这种变化，可以确定液位高度。

电容式液位计适用于不同形状的容器及各种介质，并且具有高精度、稳定性好的特点。

它广泛应用于石油、化工、粮食等行业的液位测量。

4.超声波液位计超声波液位计是利用超声波的传输时间来测量液位高度的一种液位计。

它通过发射超声波脉冲，测量超声波从发射器到液面的传输时间。

根据波速和传输时间可以确定液位高度。

超声波液位计适用于各种介质，特别是矿泉水、酸碱液等浊度较高的介质。

它广泛应用于化工、环保、医药等行业。

5.雷达液位计雷达液位计是利用微波信号的反射和传播来测量液位高度的液位计。

它通过发射微波信号，接收被液面反射的信号，根据信号的传播时间和速度来确定液位高度。

雷达液位计适用于各种介质，特别是浓度大、腐蚀性强的介质。

它广泛应用于石油、化工、冶金等行业。

6.浮子液位计浮子液位计是一种直观实用的液位计，由浮子和指示器组成。

它通过浮子的浮沉运动来显示液位高度。

浮子液位计适用于水处理、化工、食品等行业。

这里只列举了部分常见的液位计种类及其应用领域，根据实际需求和介质特点，还可以选择其他类型的液位计进行液位测量。

各类液位计原理大全液位开关，顾名思义，就是用来控制液位的开关。

从形式上主要分为接触式和非接触式。

非接触式的如电容式液位开关,接触式的例如:浮球式液位开关、电极式液位开关、电子式液位开关。

电容式液位开关也可以采用接触式方法实现。

1、磁翻板液位计磁翻板液位计：又叫磁浮子液位计，磁翻柱液位计。

原理：浮球液位计结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串连入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。

也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

3、钢带液位计原理：玻璃板式液位计是通过法兰与容器连接构成连通器，透过玻璃板可直接读得容器内液位的高度。

9、压力液位变送器原理：压力式液位计采用静压测量原理，当液位变送器投入到被测液体中某一深度时，传感器迎液面受到的压力的同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po，使传感器测得压力为：ρ.g.H，通过测取压力P，可以得到液位深度。

10、电容式液位计12、浮标液位计原理：它是利用力学平衡原理设计制作的。

当液位改变时，原有的力学平衡在浮子受浮力的扰动下，将通过钢带（绳）的移动达到新的平衡。

液位检测装置（浮子）根据液位的情况带动钢带（绳）移动，位移传动系统通过钢带（绳）的移动带动现场指示装置，进而在显示装置上显示液位的情况。

13、浮筒液位变送器原理：浮筒浸没在浮筒室内的液体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。

浮筒室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。

磁翻柱液位计主要原理磁翻柱液位计也称为磁翻板液位计，它的结构主要基于浮力和磁力原理设计生产的。

带有磁体的浮子（简称磁性浮子）在被测介质中的位置受浮力作用影响。

液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）的静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱表面涂敷不同的颜色），进而反映容器内液位的情况。

配合传感器（磁簧开关）和精密电子元器件等构成的电子模块和变送器模块，可以变送输出电阻值信号、电流值（4～20mA）信号、开关信号以及其他电学信号。

从而实现现场观测和远程控制的完美结合。

适用范围及特点本液位计采用优质磁体和进口电子元件，使产品具有：设计合理、结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。

本液位计输出信号多样，实现远距离的液位指示、检测、控制和记录。

本液位计几乎可以适用于各种工业自动化过程控制中的液位测量与控制。

可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

磁浮球液位计（液位开关）主要原理磁浮球液位计（液位开关）结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件（如定值电阻）的数量发生变化，进而使仪表电路系统的电学量发生改变。

也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

该液位计可以直接输出电阻值信号，也可以配合使用变送模块，输出电流值（4～20mA）信号；同时配合其他转换器，输出电压信号或者开关信号（也可以按照客户需求转换器由公司配送）。

从而实现电学信号的远程传输、分析与控制。

适用范围及特点本产品采用优质磁体和进口电子元件，使产品具有：结构简单、使用方便、性能稳定、使用寿命长、便于安装维护等优点。

本产品几乎可以适用与各种工业自动化过程控制中的液位测量与控制，可以广泛运用于石油加工、食品加工、化工、水处理、制药、电力、造纸、冶金、船舶和锅炉等领域中的液位测量、控制与监测。

浮球液位开关原理
浮球液位开关是一种常用的液位控制器，它利用浮子的浮沉来控制液位的高低，从而实现对液体的自动控制。

其原理简单、可靠，广泛应用于各种工业领域。

本文将介绍浮球液位开关的原理及其工作过程。

浮球液位开关主要由浮球、传感器、电路板和输出控制装置等部分组成。

当液
位上升或下降时，浮球会随之浮沉，传感器通过检测浮球的位置来判断液位的高低。

一般来说，浮球液位开关有两种工作方式，一种是通过浮球的浮沉来控制液位的开关量输出；另一种是通过浮球的位置来控制液位的模拟量输出。

在浮球液位开关的工作过程中，当液位上升到设定值时，浮球会随之上升，传
感器会检测到这一变化，并将信号传输至电路板。

电路板会根据接收到的信号来控制输出装置的工作，从而实现对液位的控制。

当液位下降到设定值时，浮球会下降，传感器同样会检测到这一变化并传输信号至电路板，电路板再次根据信号来控制输出装置的工作。

浮球液位开关的原理简单易懂，工作稳定可靠。

它可以实现对液位的自动控制，避免了人工操作的繁琐，提高了生产效率。

在工业生产中，浮球液位开关被广泛应用于各种液体的液位控制，如水、油、化工原料等。

它不仅可以实现对液位的精准控制，还可以保证生产过程的安全稳定。

总的来说，浮球液位开关是一种简单、可靠的液位控制器，其原理和工作过程
都非常清晰易懂。

它在工业生产中发挥着重要的作用，为生产过程提供了便利和保障。

希望本文对浮球液位开关的原理有所了解，对读者有所帮助。

液位计的类别及原理介绍液位计的概述液位计是测量液体剩余量或液位高度的一种仪器，通常应用于化工、石油、食品和制药等行业中的储罐、流程容器和地下石油储存罐等场合中。

液位计的使用有利于生产过程的监控和液体的管理，从而防止发生液体泄露或液位过高和过低等情况。

液位计可以根据工作原理的不同分为多种类型，例如浮球液位计、电容液位计、超声波液位计、雷达液位计、压力液位计等。

浮球液位计浮球液位计利用浮球的浮力进行液位的测量。

浮球液位计通常由一组贯串在液位计中的浮子模块和读数模块以及关联的显示、调节和报警装置等部分组成。

当储存液体的液位发生变化时，就会引起液位计中的浮子模块上下的移动，从而输出相应的液位信号。

这种类型的液位计的使用范围通常适用于低流量和工作环境相对简单的场合。

电容液位计电容液位计利用电容原理进行液位的测量。

电容液位计的结构通常包括两个平行的金属电极和介质层。

当储存液体的液位发生变化时，介质层的厚度也发生相应的变化，从而引起电容值的变化。

电容液位计通过测量电容值来确定液位高度。

这种类型的液位计比浮球液位计的测量范围更广，适用于高流量和工作环境相对苛刻的场合。

超声波液位计超声波液位计通过发射超声波信号，来测量液面在传感器和物面之间的距离。

超声波液位计通过测量超声波发送和接收之间的时间差来确定液位高度。

这种类型的液位计具有不同于其他液位计的优势，例如可以在高温、高压和腐蚀性环境下使用。

此外，使用超声波液位计的优点还包括高灵敏度、高精度和可靠性高等等。

雷达液位计雷达液位计利用雷达波进行液位测量。

与超声波液位计不同的是，雷达液位计发送的是微波信号。

由于雷达波具有更高的频率，因此雷达液位计对于不同的液体或物质具有更高的解析度。

这种类型的液位计不受光照和蒸汽等因素的干扰，是一种非常实用的液位测量技术。

压力液位计压力液位计利用介质沉浸在压力单元中的原理进行液位测量。

液体或物质的液位高度引起的压力变化，可以通过压力单元传递到测量装置中。

液位开关的原理
液位开关的原理
液位开关，也称水位开关，液位传感器，顾名思义，就是用来控制液位的开关。

从形式上主要分为接触式和非接触式。

常用的非接触式开关有电容式液位开关，接触式的浮球式液位开关应用最广泛。

电极式液位开关，电子式液位开关，电容式液位开关也可以采用接触式方法实现。

一、浮球液位开关结构主要基于浮力和静磁场原理设计生产的。

带有磁体的浮球（简称浮球）在被测介质中的位置受浮力作用影响。

二、液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，产生开关信号。

三、与浮球液位计原理相似，但是浮球液位计输出的是准连续电信号；而浮球液位开关输出的是离散的开关信号。

光电液位开关工作原理
光电液位开关传感器内包含一个红外线发光二极管和一个光电接收。

常用液位计的种类如下：一、磁翻板液位计主要原理磁翻板液位计也称为磁翻柱液位计，结构主要基于浮力和磁力原理设计生产的带有磁体的浮子（简称磁性浮子）被测介质中的位置受浮力作用影响。

液位的变化导致磁性浮子位置的变化、磁性浮子和磁翻柱（也成为磁翻板）静磁力耦合作用导致磁翻柱翻转一定角度（磁翻柱外表涂敷不同的颜色）进而反映容器内液位的情况。

二、磁浮球液位计（液位开关）主要原理磁浮球液位计（液位开关）结构主要基于浮力和静磁场原理设计生产的带有磁体的浮球（简称浮球）被测介质中的位置受浮力作用影响：液位的变化导致磁性浮子位置的变化。

浮球中的磁体和传感器（磁簧开关）作用，使串联入电路的元件（如定值电阻）数量发生变化，进而使仪表电路系统的电学量发生改变。

也就是使磁性浮子位置的变化引起电学量的变化。

通过检测电学量的变化来反映容器内液位的情况。

三、防爆浮球液位开关主要原理防爆浮球液位开关，也称为防爆浮球液位控制器。

专门为爆炸性环境中使用而设计制造的液位控制仪表，本产品是基于浮力原理和杠杆原理设计的当容器内液位发生变化时，浮球的位置将随液位的变化而变化，浮球的这种位移将通过杠杆作用于微动开关，进而由微动开关发生开关信号。

四、玻璃板式液位计工作原理与结构本液位计是基于连通器原理设计的由玻璃板及液位计主体构成的液体通路是经接管用法兰或锥管螺纹与被测容器连接构成连通器，透过玻璃板观察到液面与容器内的液面相同即液位高度。

液位计两端的针型阀不只起截止阀的作用，其内部的钢球具有逆止阀的功能，当液位计发生意外破损泄漏时，钢球可在介质压力作用下自动关闭液体通道，防止液体大量外流起到平安维护作用。

液位计改变零件的资料或增加一些附属部件即可达到防腐、保温、防霜、照明等功能。

工作原理与结构液位计是基于连通器原理设计的由玻璃管构成的液体通路。

通路经接管用法兰或锥管螺纹与被测容器连接构成连通器，透过玻璃管观察到液面与容器内的液面相同即液位高度。

管式液位计主要由玻璃管、维护套、上下阀门及连接法兰（或螺纹）等组成。
