下载文档原格式

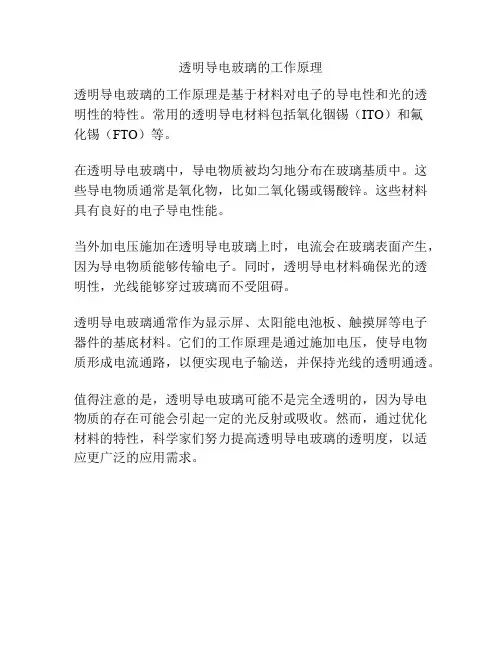

透明导电玻璃的工作原理
透明导电玻璃的工作原理是基于材料对电子的导电性和光的透明性的特性。
常用的透明导电材料包括氧化铟锡（ITO）和氟
化锡（FTO）等。
在透明导电玻璃中，导电物质被均匀地分布在玻璃基质中。
这些导电物质通常是氧化物，比如二氧化锡或锡酸锌。
这些材料具有良好的电子导电性能。
当外加电压施加在透明导电玻璃上时，电流会在玻璃表面产生，因为导电物质能够传输电子。
同时，透明导电材料确保光的透明性，光线能够穿过玻璃而不受阻碍。
透明导电玻璃通常作为显示屏、太阳能电池板、触摸屏等电子器件的基底材料。
它们的工作原理是通过施加电压，使导电物质形成电流通路，以便实现电子输送，并保持光线的透明通透。
值得注意的是，透明导电玻璃可能不是完全透明的，因为导电物质的存在可能会引起一定的光反射或吸收。
然而，通过优化材料的特性，科学家们努力提高透明导电玻璃的透明度，以适应更广泛的应用需求。
基于光电显示用透明导电膜及玻璃（ITO）的原理ITO导电玻璃是在钠钙基或硅硼基基片玻璃的基础上，利用磁控溅射的方法镀上一层氧化铟锡（俗称ITO）膜加工制作成的。
液晶显示器专用ITO导电玻璃，还会在镀ITO层之前，镀上一层二氧化硅阻挡层，以阻止基片玻璃上的钠离子向盒内液晶里扩散。
高档液晶显示器专用ITO玻璃在溅镀ITO层之前基片玻璃还要进行抛光处理，以得到更均匀的显示控制。
液晶显示器专用ITO玻璃基板一般属超浮法玻璃，所有的镀膜面为玻璃的浮法锡面。
因此，最终的液晶ITO导电玻璃是在钠钙基或硅硼基基片玻璃的基础上，利用磁控溅射的方法镀上一层氧化铟锡（俗称ITO）膜加工制作成的。
液晶显示器专用ITO导电玻璃，还会在镀ITO层之前，镀上一层二氧化硅阻挡层，以阻止基片玻璃上的钠离子向盒内液晶里扩散。
高档液晶显示器专用ITO玻璃在溅镀ITO层之前基片玻璃还要进行抛光处理，以得到更均匀的显示控制。
液晶显示器专用ITO玻璃基板一般属超浮法玻璃，所有的镀膜面为玻璃的浮法锡面。
因此，最终的液晶显示器都会沿浮法方向，规律的出现波纹不平整情况。
在溅镀ITO层时，不同的靶材与玻璃间，在不同的温度和运动方式下，所得到的ITO层会有不同的特性。
一些厂家的玻璃ITO层常常表面光洁度要低一些，更容易出现“麻点”现象；有些厂家的玻璃ITO层会出现高蚀间隔带，ITO层在蚀刻时，更容易出现直线放射型的缺划或电阻偏高带；另一些厂家的玻璃ITO层则会出现微晶沟缝。
ITO导电层的特性：ITO膜层的主要成份是氧化铟锡。
在厚度只有几千埃的情况下，氧化铟透过率高，氧化锡导电能力强，液晶显示器所用的ITO玻璃正是一种具有高透过率的导电玻璃。
由于ITO具有很强的吸水性，所以会吸收空气中的水份和二氧化碳并产生化学反应而变质，俗称“霉变”，因此在存放时要防潮。
ITO层在活性正价离子溶液中易产生离子置换反应，形成其它导电和透过率不佳的反应物质，所以在加工过程中，尽量避免长时间放在活性正价离子溶液中。
ito膜工作原理ITO膜是一种常见的透明导电薄膜，广泛应用于电子信息、光电显示和太阳能电池等领域。
它的工作原理主要涉及到膜的结构以及导电性能。
首先，ITO膜的结构是多层复合膜结构，通常由几层不同的材料构成。
其中，导电层主要采用氧化铟锡（In2O3-SnO2，简称ITO）材料，由于其具有良好的导电性和透明性，成为电子信息、光电显示器件的首选导电材料。
除此之外，ITO膜还包括缓冲层、透明层等部分，不仅起到保护导电层的作用，还能增加膜的透过度和稳定性。
其次，ITO膜的导电性能与其晶格结构和表面形貌有很大关系。
ITO材料是一种多晶结构，其晶格结构和掺杂方式会直接影响其导电性能。
一般来说，在ITO膜制备过程中，采用掺铟掺锡方式，通过调控工艺参数（如温度、气压等）可以得到具有高导电性能的ITO膜。
同时，通过改变溶液浓度、热处理方式等，还可以影响ITO膜的表面形貌和晶格结构，从而得到不同性能的ITO膜。
最后，ITO膜在设备中的工作原理涉及到其导电性能。
由于ITO膜的优异导电性能和透射性能，它可以作为电极，参与光电器件的电荷传输和能量转换过程。
以光电显示器为例，ITO膜制成的电极和具有特定结构的液晶分子，可以实现电场调制显示。
而在太阳能电池中，ITO膜作为透明电极，可以使光能尽量透过，以激发太阳能电池的电荷传输和转换。
综上所述，ITO膜的工作原理主要与其结构、导电性能和设备应用有关系。
通过控制ITO膜的制备工艺和表面形貌，可以得到具有不同性能的ITO膜，进而应用于不同领域的光电器件中，为人们的生活、生产带来便利和贡献。
ITO导电玻璃及相关透明导电膜之原理及应用ITO(氧化铟锡)导电玻璃是一种具有透明度和导电性能的材料，由透明的玻璃基底上涂布一层氧化铟锡薄膜而成。
它的导电性能源自薄膜中的氧化铟锡纳米颗粒，这些颗粒具有优异的导电性质。
以下是ITO导电玻璃及相关透明导电膜的原理和应用。
原理:ITO导电玻璃的导电性原理是利用其在可见光范围内具有很高的透光性和很低的电阻率。
ITO薄膜是一种高度透明的导电材料，其电导率主要由氧化铟和氧化锡的摩尔百分数以及沉积过程中的结晶度和缺陷控制。
氧化铟锡纳米颗粒之间的晶格缺陷能帮助电子从一个颗粒跳到另一个颗粒，从而实现电荷的传导。
应用:1.平板显示器和触摸屏：ITO导电玻璃广泛应用于平板显示器和触摸屏技术中。
它可用于制造透明导电电极，使电子信号能够在屏幕上自由传输。
ITO导电玻璃的高透明性和高导电性能使得屏幕具有清晰度和触摸灵敏度。
2.太阳能电池：ITO导电玻璃也被用于太阳能电池电极中。
由于它的导电性和透明性，ITO薄膜可以作为电池的正极和负极，使得光线可以穿过电极层并和光敏材料发生相互作用，从而产生电流。
3.液晶显示器：ITO导电玻璃也用于LCD显示器中的透明导电电极。
这些导电电极可用于在液晶屏幕上创建电场，控制液晶的定向和排列，从而实现像素的显示和图像的变化。
4.柔性电子学：ITO导电薄膜可以被用于制备柔性电子设备。
由于其高柔韧性和可塑性，ITO导电薄膜可以在弯曲或弯折的形状下维持导电性能，因此可以用于在可弯曲或可折叠的电子设备中，如可弯折的显示屏幕和柔性电子电路中。
5.光学涂层：除了导电性能，ITO导电玻璃还具有抗反射和防紫外线功能。
因此它可以用于制备抗反射涂层和防紫外线涂层，用于光学领域中的镜片、窗户和透镜等。
总结:ITO导电玻璃是一种重要的导电材料，具有高透明性和优异的导电性能，具有广泛的应用潜力。
从平板显示器到太阳能电池，从液晶显示器到柔性电子学，以及光学涂层，ITO导电玻璃在许多领域中都发挥着重要作用。
ITO导电玻璃及相关透明导电薄膜的原理及应用当今世界正处于信息时代，平板显示器（flat panel display，FPD）是我们接受信息的一个重要视觉窗口，其在生产制造中都离不开ITO 导电玻璃，ITO导电玻璃可用于多种平板显示器，主要的有液晶显示器（LCD）、有机电致发光（OLED）显示器、触摸屏等。
由于平板显示器，尤其是液晶显示器在整个显示行业应用领域最为广泛，制造技术最为成熟。
液晶显示组件的发展，也就是由被动式矩阵驱动向列型（TN）/超扭向型（STN）液晶显示器，推向主动式矩阵驱动薄膜晶体管液晶显示器，并更加发展至所谓的新世代的显示器，-有机电发光显示器或有机发光二极管（OLED），无论如何发展而铟锡氧化物薄膜的重要性并无任何地变化。
使用于液晶显示器的ITO膜，不仅作为透明的画素电极之功能而且也作为简单矩阵型STN-LCD的扫描电极和信号电极，以及主动型TFT-LCD的共通电极和阵列电路中配线之重要角色，随着彩色化、高解析化和人机界面化（触控面板），促使相关液晶显示器和其它平面显示器的成长快速，因此本文我们重点介绍ITO导电玻璃在液晶显示器中的应用。
一、什么是ITOITO （indium tin oxide，氧化铟锡）透明导电薄膜的主要功能是在于其极佳的电极材料而应用于平面面板显示器，具有发热、热反射、电磁波防止和静电防止等不同的用途。
ITO导电玻璃是一种既透明又导电的玻璃，它采用磁控溅射沉积成膜技术，以ITO 材料作为溅射靶材，在玻璃基板上生成一层很薄的ITO 膜。
这层ITO 膜同时具有良好的导电性和透光性，适于制作透明显示电极，是平板显示器生产的重要原材料之一，玻璃基板的厚度通常只有0.3～1.1mm，它具有重量轻、透明度高、平整度高、有一定的机械硬度、容易切割加工等特点，因此被广泛应用于平板显示器上。
ITO 导电玻璃随着20世纪70年代初LCD显示器的兴起至今已经历了30 多年的历程，并从过去只能生产高电阻、小尺寸、普通表面、黑白显示的产品，发展到了现在能够生产低电阻、大尺寸、抛光表面、彩色显示的产品。
新型透明导电薄膜在光电子器件中的应用近年来，随着科技的发展，光电子器件的应用领域不断拓宽。
其中，透明导电薄膜作为光电子器件的重要组成部分，发挥着至关重要的作用。
本文将探讨新型透明导电薄膜在光电子器件中的应用，并分析其优势和潜在挑战。
一、透明导电薄膜的概述透明导电薄膜是一种具备高透明性和电导率的材料，能够实现光的穿透以及电流的传导。
传统的透明导电薄膜主要采用氧化铟锡（ITO）材料，然而其成本高昂、柔性差、易碎等问题限制了其在光电子器件中的应用。
因此，研究人员开始寻找新型透明导电薄膜材料。
二、新型透明导电薄膜的应用（一）有机透明导电薄膜有机透明导电薄膜是一种新型材料，具备柔性、可塑性等优势，在柔性光电子器件领域具有巨大的潜力。
该薄膜能够通过有机合成的方法制备，从而实现低成本生产和大面积制备。
此外，与传统的透明导电材料相比，有机透明导电薄膜还具备更好的可替代性和可降解性能。
（二）碳纳米材料透明导电薄膜碳纳米材料透明导电薄膜是近年来备受关注的新型材料之一。
其中，石墨烯和碳纳米管是最具代表性的碳纳米材料，具备优异的导电性和透明性。
这些碳纳米材料可以通过化学还原法、机械剥离法等方法制备成薄膜，具备较高的导电性和机械柔性，适用于柔性光电子器件的制备。
（三）氧化物透明导电薄膜氧化物透明导电薄膜是另一种备受研究的新型材料。
相比于传统的ITO薄膜，氧化物透明导电薄膜具有更低的成本、更好的可替代性和更高的可靠性。
此外，这些氧化物材料还具备优异的光学和电学性能，适用于光电子器件中的透明电极和光电转换层等功能。
三、新型透明导电薄膜的优势（一）优异的导电性能新型透明导电薄膜具备优异的导电性能，能够实现高效的电流传导。
这能够提升光电子器件的性能，并使其在应用中具备更好的稳定性和可靠性。
（二）高透明度新型透明导电薄膜具备高透明度，能够使光线充分穿透，不妨碍观察对象。
这对于相机镜头、液晶显示屏等光学器件的应用尤为重要。
（三）良好的柔性和可塑性相比传统的透明导电薄膜材料，新型透明导电薄膜通常具备较好的柔性和可塑性。
透明导电膜简介透明导电膜是一种具有高透光性和导电性的薄膜材料。
该材料由一层透明基材以及覆盖在基材上的导电层构成。
透明导电膜在电子领域具有广泛的应用，例如液晶显示器、触摸屏、太阳能电池等。
透明导电膜的特性1.高透光性：透明导电膜对可见光具有很高的透过率，不会影响显示效果和观看体验。
2.高导电性：透明导电膜能够提供良好的电导率，能够有效传导电流。
3.柔性可弯曲：透明导电膜通常采用柔性基材制作，因此具有良好的柔韧性，可以弯曲和折叠，适应各种形状的应用场景。
4.耐久性：透明导电膜具有较高的耐久性和稳定性，能够在长时间使用中保持稳定的导电性能和透明度。
透明导电膜的制备方法主要包括物理气相沉积、化学气相沉积和溶液法制备三种方式。
物理气相沉积法物理气相沉积法通过蒸发、溅射或激光热蒸发等方法将导电材料原料沉积在基材表面，形成一层薄膜。
这种方法制备的膜层密度高、厚度均匀，具有较高的导电性能和透明度。
化学气相沉积法化学气相沉积法利用化学反应将导电材料的原料气体沉积在基材表面，形成薄膜。
这种方法具有较高的自动化程度和生产效率，可以制备大面积的透明导电薄膜。
溶液法制备溶液法制备透明导电膜的过程较为简单，通常采用溶液将导电材料沉积在基材上，形成薄膜。
这种方法成本较低，适用于柔性基材和大面积薄膜的制备。
透明导电膜在电子领域有广泛的应用。
液晶显示器透明导电膜作为液晶显示器的电极，用于传导电流以调节液晶分子的排列，控制液晶显示的亮度和色彩。
触摸屏透明导电膜作为触摸屏的感应层，能够感应到人体触摸的位置，实现人机交互。
太阳能电池透明导电膜作为太阳能电池的透明电极，能够实现光的穿透，同时又具有导电性，提高太阳能电池的光电转换效率。
柔性显示器透明导电膜具有良好的柔韧性和可弯曲性，可用于制作柔性显示器，实现可卷曲、可弯曲的显示屏。
总结透明导电膜是一种具有高透光性和导电性的薄膜材料，制备方法包括物理气相沉积法、化学气相沉积法和溶液法。
透明导电膜在液晶显示器、触摸屏、太阳能电池等领域有着广泛的应用前景。
电加温用透明导电膜_ITO_玻璃的评价指标及质量检验电加温用透明导电膜（ITO）玻璃是一种在玻璃表面涂覆了导电薄膜的特殊玻璃材料。
它具有透明、导电、导热等优良性能，广泛应用于电子显示器、触摸屏、太阳能电池等领域。
评价指标和质量检验是确保ITO玻璃质量的重要措施，下面将从透明性、导电性、导热性、耐久性等方面详细介绍。
首先，透明性是评价ITO玻璃的重要指标之一、透明性是指ITO薄膜对可见光的透过率，一般要求透过率高于80%，以保证显示效果清晰。
常用的测试方法有光谱透过率测试和可见光透过率测试。
其次，导电性是ITO玻璃的核心性能之一、导电性是指ITO薄膜的电阻值，一般要求电阻值低于100欧姆/□，以保证电流的传导能力。
常用的测试方法有四探针法和电阻计测量法。
第三，导热性是ITO玻璃的另一个重要性能指标。
导热性是指ITO薄膜的热传导能力，一般要求热阻值低于10℃/W，以保证在电加热过程中薄膜的温度均匀分布。
常用的测试方法有热导率测试和热阻测试。
此外，耐久性也是评价ITO玻璃质量的重要指标之一、耐久性是指ITO薄膜在长时间使用过程中的稳定性和耐久性。
常用的测试方法有湿热循环试验、高温高湿试验和耐腐蚀性测试。
针对这些评价指标，质量检验是确保ITO玻璃质量的重要手段。
质量检验主要包括外观检查、尺寸检测、透明性测试、导电性测试、导热性测试、耐久性测试等。
外观检查主要检查玻璃表面是否有划痕、气泡、凹陷等缺陷；尺寸检测主要测量玻璃的厚度、宽度和长度是否符合要求；透明性测试、导电性测试和导热性测试可以使用相应的仪器进行测试；耐久性测试可以通过模拟使用环境进行测试。
总之，透明性、导电性、导热性和耐久性是评价ITO玻璃质量的重要指标，通过质量检验可以确保ITO玻璃的性能符合要求。
ITO玻璃的优良性能使其在电子显示器、触摸屏、太阳能电池等领域得到了广泛应用。
光电显示用透明导电膜及玻璃(ITO)的原理
ITO导电玻璃是在钠钙基或硅硼基基片玻璃的基础上，利用磁控溅射的方法镀上一层氧化铟锡（俗称ITO）膜加工制作成的。
液晶显示器专用ITO导电玻璃，还会在镀ITO层之前，镀上一层二氧化硅阻挡层，以阻止基片玻璃上的钠离子向盒内液晶里扩散。
高档液晶显示器专用ITO玻璃在溅镀ITO层之前基片玻璃还要进行抛光处理，以得到更均匀的显示控制。
液晶显示器专用ITO玻璃基板一般属超浮法玻璃，所有的镀膜面为玻璃的浮法锡面。
因此，最终的液晶显示器都会沿浮法方向，规律的出现波纹不平整情况。
在溅镀ITO层时，不同的靶材与玻璃间，在不同的温度和运动方式下，所得到的ITO层会有不同的特性。
一些厂家的玻璃ITO层常常表面光洁度要低一些，更容易出现“麻点”现象；有些厂家的玻璃ITO层会出现高蚀间隔带，ITO层在蚀刻时，更容易出现直线放射型的缺划或电阻偏高带；另一些厂家的玻璃ITO层则会出现微晶沟缝。
ITO导电层的特性：
ITO膜层的主要成份是氧化铟锡。
在厚度只有几千埃的情况下，氧化铟透过率高，氧化锡导电能力强，液晶显示器所用的ITO玻璃正是一种具有高透过率的导电玻璃。
由于ITO具有很强的吸水性，所以会吸收空气中的水份和二氧化碳并产生化学反应而变质，俗称“霉变”，因此在存放时要防潮。
ITO层在活性正价离子溶液中易产生离子置换反应，形成其它导电和透过率不佳的反应物质，所以在加工过程中，尽量避免长时间放在活性正价离子溶液中。
ITO层由很多细小的晶粒组成，晶粒在加温过程中会裂变变小，从而增加更多晶界，电子突破晶界时会损耗一定的能量，所以ITO导电玻璃的ITO层在600度以下会随着温度的升高，电阻也增大。
ITO导电玻璃的分类：
ITO导电玻璃按电阻分，分为高电阻玻璃（电阻在150~500欧姆）、普通玻璃（电阻在60~150欧姆）、低电阻玻璃（电阻小于60欧姆）。
高电阻玻璃一般用于静电防护、触控屏幕制作用；普通玻璃一般用于TN类液晶显示器和电子抗干扰；低电阻玻璃一般用于STN 液晶显示器和透明线路板。
ITO导电玻璃按尺寸分，有14”x14”、14”x16”、20”x24”等规格；按厚度分，有2.0mm、1.1mm、0.7mm、0.55mm、0.4mm、0.3mm等规格，厚度在0.5mm以下的主要用于STN液晶显示器产品。
ITO导电玻璃按平整度分，分为抛光玻璃和普通玻璃。
透明导电氧化物薄膜主要包括Ｉｎ、Ｚｎ、Ｓｂ和Ｃｄ的氧化物及其复合多元氧化物薄膜材料，具有禁带宽、可见光谱区光透射率高和电阻率低等特性。
透明导电薄膜以掺锡氧化铟（ＩｎｄｉｕｍＴｉｎＯｘｉｄｅ，ＩＴＯ）为代表，广泛地应用于平板显示、太阳能电池、特殊功能窗口涂层及其他光电器件领域。
平板显示器市场广阔，被认为具有比半导体产业更高的增长率，特别是液晶显示器（ＬＣＤ）具有体积小、重量轻、能耗低、无辐射、无闪烁、抗电磁干扰等特点，广泛应用于笔记本电脑、台式电脑、各类监视器、数字彩电和手机等电子产品，以全球显示器市场来看，ＬＣＤ产值远高于其他显示器。
透明导电薄膜是简单液晶显示器的三大主要材料之一，随着ＬＣＤ产业的发展，市场对ＩＴＯ透明导电膜的需求也随之急剧增大。
ＩＴＯ薄膜的制备方法多样，研究较多的制备方法为磁控溅射法，另外还有真空蒸发法、化学气相沉积法、喷涂法、溶胶－凝胶法等方法。
其中，溶胶－凝胶法的优点是生产设备简单、工艺过程温度低，易实现制备多组元且掺杂均匀的材料。
采用溶胶－凝胶法制备ＩＴＯ薄膜多以铟、锡的有机醇盐为前驱物。
以铟、锡的无机盐为前驱物，采用溶胶－凝胶法制备的ＩＴＯ薄膜，比以有机醇盐为前驱物的溶胶－凝胶法制备成本低，该方法制备ＩＴＯ薄膜具有生产设备简单、成本低的优势。
本文以氯化铟和氯化锡为前驱物，采用溶胶－凝胶法制备ＩＴＯ薄膜，探索以铟、锡的无机盐为前驱物制备ＩＴＯ薄膜的方法。
液晶显示器现已成为技术密集，资金密集型高新技术产业，透明导电玻璃则是LCD的三大主要材料之一。
液晶显示器之所以能显示特定的图形，就是利用导电玻璃上的透明导电电膜，经蚀刻制成特定形状的电极，上下导电玻璃制成液晶盒后，在这些电极上加适当电压信号，使具有偶极矩的液晶分子在电场作用下特定的方面排列，仅而显示出与电极波长相对应的图形。
在氧化物导电膜中，以掺Sn的In2O3（ITO）膜的透过率最高和导电性能最好，而且容易在酸液中蚀刻出微细的图形。
其透过率已达90%以上，ITO中其透过率和阻值分别由
In2O3与Sn2O3之比例来控制，通常SnO2：In2O3=1：9。
ITO是一种N型氧化物半导体-氧化铟锡，ITO薄膜即铟锡氧化物半导体透明导电膜，通常有两回事个主要的性能指针：电阻率和光透过率。
目前ITO膜层之电阻率一般在5*10-4左右，最好可达5*10-5，已接近金属的电阻率，在实际应用时，常以方块电阻来表征ITO的导电性能，其透过率则可达90%以上，ITO膜之透过率和阻值分别由In2O3与Sn2O3之比例控制，增加氧化锢比例则可提高ITO之透过率，通常Sn2O3： In2O3=1：9，因为氧化锡之厚度超过200Å时，通常透明度已不够好---虽然导电性能很好。
如用是电流平行流经ITO脱层的情形，其中d为膜厚，I为电流，L1为在电流方向上膜厚层长度，L2为在垂直于电流方向上的膜层长主，当电流流过方形导电膜时，该层电阻
R=PL1/dL2式中P为导电膜之电阻率，对于给定膜层，P和d可视为定值，P/d，当L1=L2时，怒火正方形膜层，无论方块大小如何，其电阻均为定值P/d，此即方块电阻定义：
R□=P/d，式中R□单位为：奥姆/□（Ω/□），由此可所出方块电阻与IOT膜层电阻率P和ITO膜厚d有关且ITO膜阻值越低，膜厚越大。
目前在高档STN液晶显示屏中所用ITO玻璃，其R□可达10Ω/□左右，膜厚为
100-200um，而一般低档TN产品的ITO玻璃R□为100-300Ω/□，膜厚为20-30um。
在进行LCD走线设计时，由ITO阻计算方式，可知影响ITO阻值有如下因素：
1、ITO玻璃之方块电阻
要确保走线电阻小，应酬让ITO玻璃方块电阻小，因为R□=P/d，则必须选P小，d适当大些的材料。
2、L1/L2
L1/L2即走线在平行电流方向与垂直电流方向上的长度比，在R□一定时，要保证走线电阻值小，就要让L1/L2小，当L1一定时，只有增大L2，也说法是在设计时，走线应尽可能加宽;而当L2一定时，L1就要小，即走线宽度一定时，细线应尽可能短。
3、在LCD显示屏设计当中，不仅要考虑走线布对ITO阻值的影响，还要考虑生产工艺对ITO阻值的影响，以便选择适当方块电阻的ITO玻璃，以便设计到制作的全面控制，生产高对比的LCD产品，这时高占空比及COG产品无为重要，如ITO膜厚的均匀性，因为ITO 的耙材及工艺的为稳定，会使同样长度与宽度的ITO阻值发生变化，如目标值为10Ω时，其R□范围在8-12Ω之间，所以在生产中要使用ITO膜厚均匀的导电玻璃，以减少电阻的变化，其次为ITO玻璃的耐高温时性，酸碱性，因为通常LCD生产工艺中要使用高温烘烤及各种酸碱液的浸泡，而一般在300°C *30min的环境中，会使R□增大2-3倍，而在10wt%NaOH*5min及6wt%HCL*2min（60°C）下也会增到1。
1倍左右，由此可知，在生产工艺中不宜采用高温生产及酸碱的长时清洗，若无法避免，则应尽量在低温下进行并尽量缩短动作时间。
4、由于在液晶显示器中，ITO方块电阻等效于电路图中的分压电阻，其阻值大小直接影响电路两端电压的大小，即方块电阻越大，LCD值电压越大。
有数据表明，ITO之方块电阻由100Ω/□降至60Ω/□。
（Cell Gap为6um）左右，Vth值会降低0。
03V左右。
