第七节闭合电路欧姆定律汇编

（一）闭合电路欧姆定律1、电源电动势：电源是把其他形式的能转化为电能的装置。

电动势是表征电源把其他形式的能量转换成电能的本领大小的物理量；电动势的大小由电源本身的性质决定，数值等于电路中通过1C电量时电源所提供的能量，也等于电源没有接入电路时两极间的电压；电动势是标量，方向规定为由电源的负极经电源内部到正极的方向为电源电动势的方向。

2、闭合电路欧姆定律（1）闭合电路由电源的内部电路和电源的外部电路组成，也可叫含电源电路、全电路。

（2）在闭合电路里，内电路和外电路都适用部分电路的欧姆定律，设电源的内阻为r，外电路的电阻为R，那么电流I通过内阻时在电源内部的电压降U内=Ir，电流流过外电阻时的电压降为U外=IR，由U外＋U内=E，得。

该式反映了闭合电路中电流强度与电源的电动势成正比，与整个电路的电阻成反比，即为闭合电路欧姆定律，适用条件是外电路为纯电阻电路。

3、路端电压与负载变化的关系（1）路端电压与外电阻R的关系：（外电路为纯电阻电路）其关系用U—R图象可表示为：（2）路端电压与电流的关系U=E－Ir（普适式）其关系用U—I图象可表示为当R=∞时，即开路，当R=0时，即短路，其中，r=|tgθ|.4、闭合电路中的功率（1）电源的总功率（电源消耗的功率）P总=IE电源的输出功率（外电路消耗的功率）P输=IU电源内部损耗的功率：P损=I2r由能量守恒有：IE=IU＋I2r（2）外电路为纯电阻电路时：由上式可以看出：即当R=r 时，此时电源效率为：（2）当R>r 时，随R 的增大输出功率减小。

（3）当R<r 时，随R 的增大输出功率增大。

（4）当时，每个输出功率对应2个可能的外电阻R 1和R 2，且（二）“串反并同”定则：在外电路为混联的闭合电路中，讨论因某一电阻发生变化引起电路中各参量的变化时，可采用以下简单的方法：“串反并同”，当某一电阻发生变化时，与它串联的电路上的电流、电压、功率必发生与其变化趋势相反的变化；与它并联的电路上的电流、电压、功率必发生与其变化趋势相同的变化。

5讲 闭合电路欧姆定律一、闭合电路的欧姆定律 (1)内、外电路①内电路：电源两极（不含两极）以内，如电池内的溶液、发电机的线圈等．内电路的电阻叫做内电阻．②外电路：电源两极，包括用电器和导线等．外电路的电阻叫做外电阻． (2) 闭合电路的欧姆定律①内容：闭合电路的电流跟电源的电动势成正比，与内、外电路的电阻之和成反比，即I=E/（R+r ）②由E ＝U ＋Ir 可知，电源电势能等于内外压降之和；③适用条件：纯电阻电路 (3)路端电压跟负载的关系 ①路端电压：根据U ＝IR ＝ER/（R ＋r ）＝E/(1+r/R)可知，当R 增大时，U 增大；当R 减小时，U 减小。

表示为U －R 图象如右 ②U 一I 关系图由闭合电路欧姆定律知：U ＝E －Ir , 路端电压随着电路中电流的增大而减小； U 一I 关系图线如图示当电路断路即I ＝0时，纵坐标的截距为电动势E ；当外电路电压为U ＝0时，横坐标的截距I 短=E/r 为短路电流；图线的斜率的绝对值为电源的内电阻． (4).闭合电路的输出功率①功率关系：P 总=EI=U 外I 十U 内I= UI ＋I 2r ，②电源的输出功率与电路中电流的关系:P 出=EI －I 2r 2224E E r I r r ⎡⎤=--+⎣⎦当2EI r=时,电源的输出功率最大，24m EP r=③电源的输出功率与外电路电阻的关系:()2224E P I R R r rR==-+出当R ＝r 时也即I=E/2r 时,电源的输出功率最大, 24m EP r=由图象可知，对应于电源的非最大输出功率P 可以有两个不同的外电阻R l 和R 2，不难证明r =R<r 时，若R 增大，则P 出增大；当R>r 时，若R 增大，则P 出减小．应注意:对于内外电路上的固定电阻，其消耗的功率仅取决于电路中的电流大小④电源的供电效率 100%100%100%U P R P E R rη=⨯=⨯=⨯+外出总【例1】如图所示，电压表 V l 、V 2串联接入电路中时，示数分别为8 V 和4 V ，当电压表V 2接入电路中时，如图（2）所示，示数为 10 V ，求电源的电动势为多少？解析：当两电压表接入电路时，电路中的电流强度为I l ，当一个电压表接入电路时，电路中的电流强度为I 2，则由图可知I 1=（E 一12）／r= 4／R v2……①I 2=（E －10）／r ＝10／R v2……② （l ）÷（2）后得（E 一12）/（E －10）=4／10 解得 E ＝ 13．3 V点评：还可以根据串联电路的电压分配与电阻成正比列出关系式．（E 一12）／4=r ／R v2和（E －10）／10=r ／R v2，等量代换后，即得E ＝13．3V .【例2】 如图所示，RB = 4Ω，A 、C 、D 是额定电压和额定功率均相同的三个用电器、电源内阻是l Ω．S 闭合后，当变阻器的电阻调为5Ω时，各用电器均正常工作．（1）S 断开后，若仍要各用电器正常工作，变阻器电阻R 应调为多少？ （2）S 闭合和断开时， R B 上的电功率之比P B ∶P B /=？变阻器上消耗的功率之比 P ∶ P /=？解析：（1）在图所示的电路中，A 、C 、D 三个用电器是并联的，且正常工作，其额定功率相等，说明三个用电器的电流均相等，设每个用电器的额定电流为I ， 若S 闭合，有3I ＝（E －U ）／（R B ＋R ＋r ）………① 若 S 断开，则有2I ＝（E －U ）／（R B ＋R x ＋r ）………② 由①、②解得R x = 10Ω（2）在 S 闭合和断开两种情况下，电阻R B 上消耗的电功率之比应为其通过电流的平方比 P B ∶P B /=（3I ／2I ）2=9／4，变阻器上消耗的功率应等于通过的电流平方与电阻乘积之比 P ∶ P /=（3I ／2I ）2×（R ／R x ）＝9／8【例3】在图电路中，直流发电机E=250V ，r ＝3Ω,R 1＝R 2=1Ω，电热器组中装有50只完全相同的电热器，每只电热器的额定电压为 200V ，额定功率为1000W ，其它电阻不计，并且不计电热器电阻随温度的变化．问：（1）当接通几只电热器时，实际使用的电热器都能正常工作？ （2）当接通几只电热器时，发电机输出功率最大？ （3）当接通几只电热器时，电热器组加热物体最快？（4）当接通几只电热器时，电阻R 1、R 2上消耗的功率最大？ （5）当接通几只电热器时，实际使用的每只电热器中电流最大？解析：不计用电器电阻随温度的变化，则每只电热器的电阻R 0=10002002=40Ω，每只电热器的额定电流I 0=2001000=5A （1） 要使用电器正常工作，必须使电热器两端的实际电压等于额定电压200V ，因此干路电流1225020010311U I A r R R ε--===++++而每只电热器额定电流为5A ，则电热器的只数n 1=10/5=2只（2）要使电源输出功率最大，必须使外电阻等于内电阻，由此可得电热器总电阻为R=r －（R 1＋R 2）=3－（1＋1）=1Ω，故有n 2=R 0/R=40/1=40只（3）要使电热器组加热物体最快，就必须使电热器组得到的电功率最大，把R 1、R 2视为等效（电源）内电阻，则其总电阻为R /＝R 1＋R 2＋r=1＋l ＋3＝5Ω 所以n 3=R 0/R /=40/5=8只，（4）要使R 1、R 2上消耗功率最大，必须使其电流为最大，由此电路中总电阻必须是小．即当50只电热器全接通时，可满足要求．所以n 4=50只．（5）要使实际使用的每只电热器中电流最大．则须使U AB 最大，这样A 、B 间的电阻应最大，所以n 5=1只 【例4】如图所示，直线AOC 为某一电源的总功率P 总随电流i 变化的图线，抛物线OBC 为同一直流电源内部热功率P r 随电流I 变化的图象．若A 、B 对应的横坐标为2A ，那么线段AB 表示的功率及I=2A 时对应的外电阻是（ ）．A ．2W ，0．5Ω；B ．4W ，2Ω；C ．2W ，l Ω；D ．6W ，2Ω； 解析:由图象知，直线OAC 表示电源的P 总－I 的关系，即P 总=E ·I 在C 点，I=3A ， P 总=9W ，所以 E=P 总/I=9/3V=3V 抛物线OBC 表示电源的P r －I 的关系，即P r =I 2 r ， 在C 点，I ＝3A ，Pr=9W ，所以r ＝P r /I 2=9/32=l Ω 根据闭合电路的欧姆定律，当I=2A 时，0.5IrR Iε-==Ω线段AB 表示的功率即电源的输出功率，有PAB=UI=I 2R=22×0．5=2W规律方法1、 两个U －I 图象的比较（1） 路端电压与电流的关系：U ＝E －Ir ，可用图甲表示，图象表示在E 、r 不变的前提下，U 随I 单调递减，U 是I 的一次函数，由图甲说明A. 图中表示电流为I1时，路端电压为U1，对应内电压为U ′B. 过E 点的平行于横轴的虚线表示电流为零时，路端电压不随I 而改变，且始终等于电源电动势，就是理想电源的情况 C. 图线斜率表示电源内阻的大小图中I m 表示外电阻等于零（即短路）时，回路中的电流，即I m ＝E/r(2)一段导体两端的电压与通过的电流关系：U ＝IR ，可用图乙表示。

课题：闭合电路的欧姆定律知识点总结：一、闭合电路的欧姆定律1．闭合电路欧姆定律（1）内容：闭合电路里的电流跟电源的电动势成正比，跟内、外电阻之和成反比。

（2）公式 ①I ＝E R ＋r （只适用于纯电阻电路）； ②E ＝U外＋Ir （适用于所有电路）。

（3） 在外电路中，沿电流方向电势降低．二、．路端电压与外电阻的关系1．路端电压随着外电阻的增大而增大，随着外电阻的减小而减小，但不呈线性变化．2．U －I 图像中，直线斜率的绝对值等于电源的内阻，即内阻r ＝|ΔU ΔI|． 典例强化例1、将一电源电动势为E ，内电阻为r 的电池与外电路连接，构成一个闭合电路，用R 表示外电路电阻，I 表示电路的总电流，下列说法正确的是（） A ．由U 外＝IR 可知，外电压随I 的增大而增大B ．由U 内＝Ir 可知，电源两端的电压随I 的增大而增大C ．由U ＝E －Ir 可知，电源输出电压随输出电流I 的增大而减小D ．由P ＝IU 可知，电源的输出功率P 随输出电流I 的增大而增大例2、如图所示，R 为电阻箱，电表为理想电压表．当电阻箱读数为R 1＝2 Ω时，电压表读数为U 1＝4 V ；当电阻箱读数为R 2＝5 Ω，电压表读数为U 2＝5 V ．求：电源的电动势E 和内阻r ．例3、如图所示电路，电源内阻不可忽略。

开关S 闭合后，在滑动变阻器R 0的滑片向下滑动的过程中（ ）A ．电压表的示数增大，电流表的示数减小一般情况 U ＝IR ＝E R ＋r ·R ＝E 1＋r R ，当R 增大时，U 增大 特殊情况 （1）当外电路断路时，I ＝0，U ＝E （2）当外电路短路时，I 短＝E r ，U ＝0B ．电压表的示数减小，电流表的示数增大C ．电压表与电流表的示数都增大D ．电压表与电流表的示数都减小例4、如图所示的电路，水平放置的平行板电容器中有一个带电液滴正好处于静止状态，现将滑动变阻器的滑片P 向左移动，则（ ）A ．电容器中的电场强度将增大B ．电容器的电容将减小C ．电容器上的电荷量将减少D ．液滴将向上运动例5、如图所示为某一电源的U －I 图线，由图可知（） A ．电源电动势为2 V B ．电源内电阻为13Ω C ．电源短路时电流为6 A D ．电路路端电压为1 V 时，电路中电流为5 A例6、如图所示是某直流电路中电压随电流变化的图象，其中a 、b 分别表示路端电压、负载电阻上电压随电流变化的情况，下列说法正确的是（）A ．阴影部分的面积表示电源输出功率B ．阴影部分的面积表示电源的内阻上消耗的功率C ．当满足α＝β时，电源效率最高D ．当满足α＝β时，电源效率小于50% 知识巩固练习1．下列关于电动势的说法正确的是（） A ．电动势就是电压，就是内、外电压之和B ．电动势不是电压，但在数值上等于内、外电压之和C ．电动势是表示电源把其他形式的能转化为电能的本领大小的物理量D ．电动势的大小与外电路的结构无关2．电动势为E ，内阻为r 的电源，向可变电阻R 供电，关于路端电压说法正确的是（）A ．因为电源电动势不变，所以路端电压也不变B ．因为U ＝IR ，所以当I 增大时，路端电压也增大C ．因为U ＝E －Ir ，所以当I 增大时，路端电压减小D ．若外电路断开，则路端电压为E3．．某电路如图所示，已知电池组的总内阻r ＝1 Ω，外电路电阻R ＝5 Ω，理想电压表的示数U ＝3．0V，则电池组的电动势E等于（）A．3．0 V B．3．6 V C．4．0 V D．4．2 V4．如图所示电路，电源内阻不可忽略。

一、闭合电路的欧姆定律┄┄┄┄┄┄┄┄①1．描述闭合电路的几个基本物理量用导线把电源、用电器连接起来就构成了闭合电路，如图所示。

(1)内电路：电源内部的电路叫做内电路，其电阻叫做内电阻，通常用r表示；闭合电路中，通常用U内表示Ir，它是内电路的电势降落，即内电路两端的电压，称为内电压。

(2)外电路：电源两极之间的外部电路叫做外电路，其电阻叫做外电阻；闭合电路中，通常用U外表示IR，它是外电路的电势降落，即外电路两端的电压，称为外电压，也常称为路端电压，简单地记为U。

(3)内、外电路的特点：外电路中电流由电源正极流向负极，沿电流方向电势降低；内电路中电流由电源负极流向正极，沿电流方向电势升高。

2．闭合电路的欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。

(2)公式：I＝ER＋r；适用范围：纯电阻电路。

(3)常用的变形公式及适用范围：E＝U外＋U内或U外＝E－Ir；适用范围：任何闭合电路。

①[判一判]1．电源的两端可以用导线直接连在一起()2．外电路断开时，路端电压就是电源的电动势()3．用电压表直接与电源两极相连，电压表的示数略小于电源的电动势()二、路端电压与负载的关系┄┄┄┄┄┄┄┄②1．路端电压与外电阻的关系U外＝E－U内＝E－ER＋rr结论：(1)R增大→U外增大。

(2)外电路断路时U外＝E。

(3)外电路短路时U外＝0。

2．路端电压与电流关系：U外＝E－Ir。

[注意]部分电路欧姆定律的U-I图象与闭合电路欧姆定律的U-I图象比较A ．当外电阻增大时，路端电压增大B ．当外电阻减小时，路端电压增大C ．当外电阻减小时，电路中的电流减小D ．电池的内阻越小，外电阻变化时，路端电压的变化越大1.判断下列说法的正误.(1)电源电动势和内阻一定时，外电阻越大，电流越小.( )(2)E ＝U ＋Ir 适用于任何电路.( )(3)某电源电动势为10 V ，内阻为2 Ω，外接一线圈电阻为8 Ω的电动机，则电路中的电流为1 A.( )(4)在闭合电路中，外电阻越大，路端电压越大.( )(5)电路断开时，电路中的电流为零，路端电压也为零.( )(6)外电路短路时，电路中的电流无穷大.( )2.如图2所示，电动势为2 V 的电源跟一个阻值R ＝9 Ω的电阻接成闭合电路，测得电源两端电压为1.8 V ，则电源的内阻为 Ω.1.解决闭合电路问题的一般步骤(1)认清电路中各元件的连接关系，画出等效电路图。

闭合电路的欧姆定律【知识点归纳】（一）、闭合电路的欧姆定律：1、闭合电路的欧姆定律的内容：（1）闭合电路里的电流，跟电源的电动势成正比，跟整个电路的电阻成反比。

公式：I = rR E + ； （2）从闭合电路欧姆定律中，还可导出电路功率的表达式： EI = U I + U'I = I 2R + I 2r 。

（3）、定律的适用条件：外电路为纯电阻电路。

2、闭合电路欧姆定律的应用：路端电压变化的讨论：（1）当R 增大时，I 减小，U'=I r 减小，U 增大；当R ∞时，I = 0 ，U =E （最大）；0 时 ，I = rE ，U = 0 ； （2）当R 减小时，U 减小，当R 3、闭合电路欧姆定律的应用（二）应用闭合电路的欧姆定律分析电路中有关电压、电流、电功率的方法；（1）分析电路中的电压、电流、电阻时，一般先由闭合电路欧姆定律确定电路的总电流、路端电压，再结合部分电路的欧姆定律分析各部分电路的参数。

（2）分析电源的电动势、内电阻时，可将（1）中的分析顺序逆进行。

（3）分析电路的功率（或能量）时可用公式EI = U I + U'I = I 2R + I 2r其中EI 为电源的总功率（或消耗功率），U I= I 2R 为电源的输出功率（或外电路的消耗功率）；U'I= I 2r 为电源内部损耗功率，要注意区分。

【案例分析】一、 判断灯的亮暗例1、 四个灯泡连接如图所示，当电键S 2断开、S 1接通a 点时，灯泡L 1最亮，L 2和L 4最暗且亮度相同，当电键S 2闭合、S 1接通b 点时，下例亮度分析正确的是（ ）A. 灯泡L 1最亮，L 4最暗B. 灯泡L 2最亮，L 3最暗C. 灯泡L 3最亮，L 1最暗D.灯泡L 4最亮，L 1最暗二、 电压表和电流表示数的变化例2、 如图所示是一火警报警系统的部分电路示意图，其中R 2为用半导体正热敏材料制成的，电流表为值班室的显示器，a 、b 之间接报警器，当传感器R 2所在处出现火情时，显示器中的电流I 和报警器两端的电压U 的变化情况是( )A 、I 变大，U 变大B 、I 变小，U 变小C 、I 变小，U 变大D 、I 变大，U 变小例3、 如图所示的电路中，当滑动变阻器的滑动触片向 b 端移动时：A.伏特表 V 和安培表A 的读数都减小B.伏特表V 和安培表A 的读数都增大C.伏特表V 的读数增大，安培表A 的读数减小D.伏特表V 的读数减小，安培表A 的读数增大三、判断电路的故障例4、如图所示的电路中，灯泡LA和L B都是正常发光的，忽然灯泡L B比原来变暗了些，而灯泡L A比原来变亮了些，试判断电路中什么地方出现了断路故障(设只有一处出了故障)。

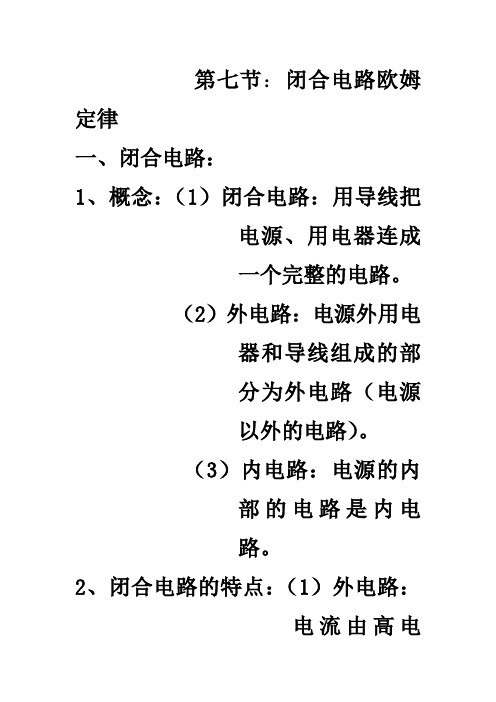

第七节：闭合电路欧姆定律一、闭合电路：1、概念：（1）闭合电路：用导线把电源、用电器连成一个完整的电路。

（2）外电路：电源外用电器和导线组成的部分为外电路（电源以外的电路）。

（3）内电路：电源的内部的电路是内电路。

2、闭合电路的特点：（1）外电路：电流由高电势流向低电势（方向：由正极指向负极）（2）内电路：电流由低电势流向高电势（电流方向：由负极流向正极）（例：课本P60、图2.7-2）（①正负极附近存在两个化学反应层，反应层中非静电力（化学作用）把正电荷从低电势移到高电势→沿电流方向电势跃升②内电阻的地方沿电流方向电势也是降低的）3、注意：测内、外电压时电压表的正负接线柱。

（测内电压：两极附近插两个探针，不要触到电极上，探针上接电压表，负极附近的探针接电压表的正极）二、闭合电路欧姆定律1、证明：纯电阻电路1）外电路产生的热量：Q外=I2Rt2）内电路产生的热量：Q内=I2rt3）内外电路非静电力做的功：W=EIt4)据能量守恒得：W=Q外+Q内EIt=I2Rt+I2rtI=E/(R+r)2、内容：闭合电路的电流跟电源电动势成正比，跟内外电路的电阻之和成反比。

3、公式：1）I=E/(R+r).2)E=IR+Ir.3)E=U外+U内（U外=IRU内=Ir)4）U外=E-U内=E-Ir 4、适应条件：①：1）、2）适应纯电阻电路。

②：3）、4）适应一切电路。

5、讨论：1）R变化（↑）→I变化（↓）{I=E/(R+r)}→U内变化（↓）（U内=Ir）→U变化（↑）(U=E-Ir){即R↑→U↑,R↓→U↓}2)外电路断路，或者不接外电路：R→∞→I=0U’=0→U=E(即外电路断路或者不接外电路时，外电压U=电源电动势E.一般U<E) 3)外电路短路：R=0→Im=E/r(不允许)→U’=E→U=04)外电压（路端电压）U与电流I的关系:U=E-Ir（1）特点：△U=△Ir→r=△U/△I=K=tanα )（2）说明①坐标原点（0,0）1）E=U0(电流为0时的路端电压)2)I0=E/r(短路电流)3)r=E/I0=U0/I0=tanα②若坐标原点是（0，U1）:1）E=U0(I=0时的外电压) 。
