大一工程制图复习题

大学制图考试题目及答案一、选择题（每题2分，共20分）1. 制图的基本任务是什么？A. 表达和交流工程信息B. 制作工程图纸C. 进行工程设计D. 管理工程文档答案：A2. 以下哪个不是正投影法的特点？A. 真实性B. 唯一性C. 直观性D. 可量测性答案：C3. 在工程制图中，常用的比例尺有哪些？A. 1:1, 1:2, 1:5B. 1:10, 1:20, 1:50C. 1:100, 1:200, 1:500D. 1:1000, 1:2000, 1:5000答案：C4. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点画线D. 波浪线答案：D5. 在工程制图中，尺寸标注的基本要求是什么？A. 清晰、准确、完整B. 清晰、简洁、完整C. 准确、简洁、完整D. 清晰、准确、简洁答案：A6. 以下哪个不是工程制图中的视图？A. 主视图B. 左视图C. 俯视图D. 侧视图答案：D7. 在工程制图中，剖面图的作用是什么？A. 显示物体的内部结构B. 显示物体的外部形状C. 显示物体的尺寸D. 显示物体的位置关系答案：A8. 以下哪个不是工程制图中的尺寸标注方法？A. 线性尺寸标注B. 角度尺寸标注C. 弧度尺寸标注D. 面积尺寸标注答案：D9. 在工程制图中，什么是装配图？A. 表示单个零件的图B. 表示多个零件组合的图C. 表示零件的加工过程的图D. 表示零件的安装顺序的图答案：B10. 以下哪个不是工程制图中的公差？A. 尺寸公差B. 形状公差C. 位置公差D. 表面粗糙度答案：D二、填空题（每题2分，共20分）1. 工程制图中，______是最基本的投影方法。

答案：正投影法2. 在工程制图中，______是表示物体在空间中位置关系的图。

答案：装配图3. 工程制图中，______是表示物体内部结构的图。

答案：剖面图4. 工程制图中，______是表示物体外部形状的图。

答案：视图5. 在工程制图中，______是表示物体尺寸的图。

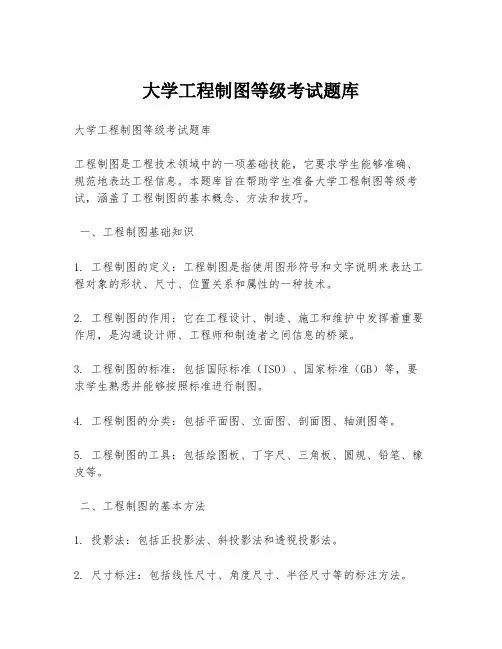

大学工程制图等级考试题库大学工程制图等级考试题库工程制图是工程技术领域中的一项基础技能，它要求学生能够准确、规范地表达工程信息。

本题库旨在帮助学生准备大学工程制图等级考试，涵盖了工程制图的基本概念、方法和技巧。

一、工程制图基础知识1. 工程制图的定义：工程制图是指使用图形符号和文字说明来表达工程对象的形状、尺寸、位置关系和属性的一种技术。

2. 工程制图的作用：它在工程设计、制造、施工和维护中发挥着重要作用，是沟通设计师、工程师和制造者之间信息的桥梁。

3. 工程制图的标准：包括国际标准（ISO）、国家标准（GB）等，要求学生熟悉并能够按照标准进行制图。

4. 工程制图的分类：包括平面图、立面图、剖面图、轴测图等。

5. 工程制图的工具：包括绘图板、丁字尺、三角板、圆规、铅笔、橡皮等。

二、工程制图的基本方法1. 投影法：包括正投影法、斜投影法和透视投影法。

2. 尺寸标注：包括线性尺寸、角度尺寸、半径尺寸等的标注方法。

3. 线型使用：实线、虚线、点画线等在工程图中的使用规则。

4. 视图选择：如何选择主视图、左视图、俯视图等，以全面表达工程对象。

5. 剖面与断面：如何正确绘制剖面图和断面图，以及它们的标注方法。

三、工程制图的技巧与注意事项1. 绘图顺序：从大到小、从外到内、从左到右的绘图顺序。

2. 比例选择：根据工程对象的大小和复杂程度选择合适的比例。

3. 图面布局：合理安排图面布局，确保图面清晰、美观。

4. 细节处理：注意细节的表达，如倒角、圆角、螺纹等。

5. 检查与修改：绘图完成后要进行仔细检查，发现错误及时修改。

四、工程制图实例分析1. 机械零件图：分析机械零件的视图选择、尺寸标注和细节表达。

2. 建筑平面图：分析建筑物的平面布局、房间尺寸和门窗位置。

3. 电路图：分析电路的组成、元件连接方式和信号流向。

4. 管道布置图：分析管道的走向、连接方式和支吊架设置。

5. 装配图：分析组件之间的装配关系和连接方式。

大一下工程制图考试题及答案一、填空题（本大题共11小题，每空1分，共40分）1、图纸幅面的基本尺寸规定有五种，其代号分别为A0，A1，A2，A3，A4。

2、组合体的组合方式有：叠加式，切割式，混合式。

3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。

4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图。

7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。

8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面。

10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画。

11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图。

一、填空题（每空1分，共40分）1、A0，A1，A2，A3，A4。

2、叠加式，切割式，混合式.3、正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影。

4、水平面，正平面，侧平面。

5、实线，虚线，点划线，折断线（或者波浪线）。

6、水平投影图（平面图），正立投影图（正面图），侧立投影图（侧面图）。

7、施工首页图（首页），建筑施工图（建设），结构施工图（结施），设备施工图（设施）。

8、正轴测投影，斜轴测投影，等测投影，二测轴投影，三侧轴投影。

工程图大一考试题目及答案一、单项选择题（每题2分，共20分）1. 工程图中，尺寸线应从被标注的尺寸的哪一侧引出？A. 左侧B. 右侧C. 中心线D. 任意一侧答案：D2. 标准A4图纸的尺寸是？A. 210mm×297mmB. 297mm×420mmC. 420mm×594mmD. 594mm×841mm答案：A3. 在工程图中，哪个符号表示孔？A. ∅B. ⊥C. ∇D. ∩答案：A4. 工程图中，线型比例是指？A. 图线的长度与实际长度的比值B. 图线的长度与图纸尺寸的比值C. 实际长度与图纸尺寸的比值D. 实际长度与图线长度的比值答案：D5. 工程图中，哪个符号表示倒角？A. ∅B. ⊥C. ∇D. ∠答案：D6. 工程图中，哪个符号表示中心线？A. ∅B. ⊥C. ∇D. ∩答案：C7. 在工程图中，哪个符号表示对称？A. ∅B. ⊥C. ∇D. ∩答案：D8. 工程图中，哪个符号表示圆？A. ∅B. ⊥C. ∇D. ∩答案：A9. 在工程图中，哪个符号表示直径？A. ∅B. ⊥C. ∇D. ∩答案：A10. 工程图中，哪个符号表示半径？A. ∅B. ⊥C. ∇D. ∩答案：A二、填空题（每题2分，共20分）1. 在工程图中，尺寸标注应_________，以便于阅读和理解。

答案：清晰、准确2. 工程图中的视图通常包括主视图、__________和左视图。

答案：俯视图3. 工程图中，公差等级IT12表示加工精度的__________。

答案：高低4. 工程图中，粗糙度符号Ra表示__________。

答案：表面粗糙度5. 工程图中，材料标记通常包括材料名称、__________和硬度。

答案：牌号6. 工程图中，焊接符号表示焊接的__________和类型。

答案：位置7. 工程图中，孔的标注应包括孔径、__________和深度。

答案：位置8. 工程图中，倒角的标注应包括倒角的__________和角度。

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（√）2求棱锥面上点的投影，可以利用素线法来做。

（╳）3平面立体相贯，相贯线可能是一组也可能是两组。

（√）4曲线的投影只能是曲线。

（╳）5直线的投影只能是直线。

（╳）6平面截割圆柱，截交线有可能是矩形。

（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

大一制图考试题库及答案一、选择题（每题2分，共20分）1. 制图学中，点的表示方法是：A. 用小圆点表示B. 用小圆圈表示C. 用小方块表示D. 用小三角形表示答案：A2. 在平面几何中，两条直线相交于一点，该点称为：A. 交点B. 顶点C. 端点D. 极点答案：A3. 以下哪个不是基本的几何图形？A. 圆形B. 三角形C. 正方形D. 五边形答案：D4. 制图中，尺寸线的长度应为：A. 任意长度B. 足够长以清晰表示尺寸C. 不能超过图形边界D. 必须与图形边界平行5. 制图中，角度的标注方法通常是：A. 使用箭头表示B. 使用圆圈表示C. 使用直线表示D. 使用斜线表示答案：A6. 在制图中，虚线通常用于表示：A. 可见轮廓线B. 隐藏轮廓线C. 中心线D. 尺寸线答案：B7. 制图中，剖面线用于表示：A. 表面粗糙度B. 材料的纹理C. 物体的内部结构D. 物体的外部轮廓答案：C8. 制图中，比例尺的作用是：A. 表示实际尺寸B. 表示图上尺寸与实际尺寸的关系C. 表示图形的美观程度D. 表示图形的复杂程度答案：B9. 在制图中，如果一个圆的直径为20mm，那么它的半径应该是：B. 15mmC. 20mmD. 25mm答案：A10. 制图中，标注尺寸时，尺寸线应该：A. 与尺寸数字垂直B. 与尺寸数字平行C. 与尺寸数字成45度角D. 与尺寸数字成60度角答案：A二、填空题（每题2分，共20分）1. 在制图中，______线用于表示物体的中心线或对称线。

答案：中心2. 制图中，______线用于表示物体的可见轮廓。

答案：实线3. 制图中，______线用于表示物体的不可见轮廓。

答案：虚线4. 制图中，______线用于表示物体的断裂处。

答案：折断线5. 制图中，______线用于表示物体的投影线。

答案：投影线6. 制图中，______线用于表示物体的尺寸线。

答案：细实线7. 制图中，______线用于表示物体的剖面线。

一、填空题（本大题共11小题,每空1分，共40分)1、图纸幅面的基本尺寸规定有五种，其代号分别为A0,A1.A2，A3，A4,2、组合体的组合方式有:叠加式，切割式，混合式。

3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影,按轴向伸缩系数不同分为等测投影，二测轴投影，三测轴投影。

4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面.5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画,不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。

8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影。

9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画,中心线、对称线、定位轴线用点划线来画,不需画全的断开界线用折断线来画。

11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体，将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题（每空1分，共40分)1. A0，A1，A2，A3，A42．叠加式，切割式，混合式3. 正轴测投影，斜轴测投影,等测投影，二测轴投影，三侧轴投影4。

水平面，正平面,侧平面5。

实线，虚线，点划线,折断线（或者波浪线）6. 水平投影图（平面图)，正立投影图（正面图)，侧立投影图（侧面图)7．施工首页图（首页），建筑施工图（建施），结构施工图（结施），设备施工图（设施）8。

正轴测投影，斜轴测投影，等测投影，二测轴投影,三侧轴投影9。

铅垂面,正垂面，侧垂面10. 实线,虚线，点划线，折断线(或者波浪线）11. 剖面图二、简答题(每小题6分，共12分)1、剖面图和断面图的区别1.(1)剖面图的投影面在剖切体的后方，而断面图的投影面在剖切面上，剖面图中包含剖切面及其后面的形体，断面图中只包含剖切面的投影（2）剖切符号不同（3)剖面图可以有多个剖切面，断面图一般只有一个剖切面，剖面图为了表达形体的内部形状和结构，断面图只画出某一局部断面的形状2、剖面图中，如何判定剖切方向2. 剖视方向线在剖切位置线的哪一侧则表示向哪一个方向投影三、作图题（每题6分，共48分）补绘基本形体的第三投影答：答：答：答:答:6 完成所给四棱柱的第三面投影及其表面上线12的三面投影答：答：8 完成所给球表面上线段的三面投影答：。

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（√）2求棱锥面上点的投影，可以利用素线法来做。

（╳）3平面立体相贯，相贯线可能是一组也可能是两组。

（√）4曲线的投影只能是曲线。

（╳）5直线的投影只能是直线。

（╳）6平面截割圆柱，截交线有可能是矩形。

（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

工程制图复习试题一、填空题1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜时称之为。

正棱柱、斜棱柱2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。

截交线、断面3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。

直线、椭圆4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。

空间曲线5.侧平线的_________投影反映直线的实长。

侧面6.求圆锥面上的点的投影常用法和法。

纬圆、素线7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测图。

正、斜8.组合体尺寸分为，和尺寸三种。

定形、定位、总体9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺寸之比。

图样、实物10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。

直径、半径11.正等轴测图的伸缩系数是，简化伸缩系数是。

0.82、112.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的尺寸数值是______（一样的，不一样的）。

不同、一样的13.投影法分和两大类。

中心投影法、平行投影法14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。

矩形15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。

圆二、判断题1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。

（√）2求棱锥面上点的投影，可以利用素线法来做。

（╳）3平面立体相贯，相贯线可能是一组也可能是两组。

（√）4曲线的投影只能是曲线。

（╳）5直线的投影只能是直线。

（╳）6平面截割圆柱，截交线有可能是矩形。

（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。

（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。

（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。

工程制图复习题附答案一、选择题（每题2分，共20分）1. 在工程制图中，表示物体长度的单位通常是：A. 米B. 厘米C. 毫米D. 千米答案：C2. 正投影法中，物体的三个视图分别是：A. 正视图、侧视图、俯视图B. 前视图、后视图、顶视图C. 左视图、右视图、底视图D. 内视图、外视图、斜视图答案：A3. 以下哪个不是工程制图中常用的线型？A. 实线B. 虚线C. 点划线D. 波浪线答案：D4. 工程制图中，尺寸标注的基本原则是：A. 清晰、准确、完整B. 简洁、美观、统一C. 随意、方便、快速D. 复杂、多样、个性5. 工程制图中，表示物体对称性的符号是：A. 圆心B. 圆C. 半圆D. 椭圆答案：C6. 在工程制图中，标注角度时通常使用：A. 角度符号B. 弧度符号C. 度符号D. 百分比符号答案：C7. 工程制图中，表示物体厚度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：A8. 工程制图中，表示物体深度的线型是：A. 双点划线B. 粗实线C. 细实线D. 虚线答案：D9. 在工程制图中，表示物体位置的符号是：B. 圆圈C. 十字线D. 三角形答案：C10. 工程制图中，表示物体方向的符号是：A. 箭头B. 圆圈C. 十字线D. 三角形答案：A二、填空题（每题2分，共20分）1. 工程制图中，物体的三个基本视图是________、________、________。

答案：正视图、侧视图、俯视图2. 工程制图中，表示物体长度的单位通常是________。

答案：毫米3. 工程制图中，表示物体对称性的符号是________。

答案：半圆4. 工程制图中，尺寸标注的基本原则是________、________、________。

答案：清晰、准确、完整5. 在工程制图中，标注角度时通常使用的符号是________。

答案：度符号6. 工程制图中，表示物体厚度的线型是________。

大一工程制图基础知识单选题100道及答案一、图纸幅面与比例1. 图纸幅面有几种规格？（）A. 3 种B. 4 种C. 5 种D. 6 种答案：C。

图纸幅面有A0、A1、A2、A3、A4 五种规格。

2. A2 图纸的尺寸是多少？（）A. 420mm×594mmB. 297mm×420mmC. 210mm×297mmD. 594mm×841mm答案：B。

A2 图纸尺寸为420mm×594mm。

3. 比例为2:1 表示（）。

A. 图形是实物的2 倍B. 实物是图形的2 倍C. 图形和实物一样大D. 不确定答案：A。

比例为2:1 表示图形是实物的2 倍。

4. 1:50 的比例属于（）比例。

A. 放大B. 缩小C. 原值D. 不确定答案：B。

1:50 的比例属于缩小比例。

5. 在工程制图中，常用的比例有哪些？（）A. 1:1、1:2、1:5B. 1:10、1:20、1:50C. 1:100、1:200、1:500D. 以上都是答案：D。

工程制图中常用的比例有1:1、1:2、1:5、1:10、1:20、1:50、1:100、1:200、1:500 等。

二、图线与字体6. 粗实线的宽度一般为（）。

A. 0.25bB. 0.5bC. 0.7bD. b答案：D。

粗实线的宽度一般为b。

7. 细实线的主要用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：C。

细实线主要用于尺寸线、尺寸界线、剖面线等。

8. 虚线在工程制图中的用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：B。

虚线表示不可见轮廓线。

9. 点画线的用途是（）。

A. 可见轮廓线B. 不可见轮廓线C. 尺寸线D. 对称中心线答案：D。

点画线用于对称中心线、轴线等。

10. 工程图中的汉字应采用（）字体。

A. 宋体B. 仿宋体C. 长仿宋体D. 黑体答案：C。

大一工图考试题和答案一、选择题（每题2分，共20分）1. 机械制图中，三视图包括：A. 正视图、侧视图、俯视图B. 正视图、侧视图、仰视图C. 正视图、侧视图、斜视图D. 正视图、俯视图、仰视图答案：A2. 以下哪个选项是正确的线型？A. 虚线B. 点划线C. 双点划线D. 所有选项答案：D3. 在机械制图中，尺寸标注应遵循的原则是：A. 清晰、准确、完整B. 随意、模糊、不完整C. 清晰、模糊、不完整D. 随意、准确、完整答案：A4. 机械制图中，剖面图的表示方法是：A. 用虚线表示B. 用实线表示C. 用点划线表示D. 用双点划线表示答案：A5. 以下哪个选项是正确的尺寸标注方法？A. 线性尺寸标注B. 角度尺寸标注C. 半径尺寸标注D. 所有选项答案：D6. 机械制图中，螺纹的表示方法通常是：A. 用螺旋线表示B. 用虚线表示C. 用实线表示D. 用点划线表示答案：A7. 在机械制图中，中心线的作用是：A. 表示物体的对称中心B. 表示物体的重心C. 表示物体的质心D. 表示物体的边缘答案：A8. 以下哪个选项是正确的表面粗糙度的表示方法？A. 用数字表示B. 用字母表示C. 用符号表示D. 所有选项答案：C9. 机械制图中，焊接符号的表示方法通常是：A. 用虚线表示B. 用实线表示C. 用点划线表示D. 用双点划线表示答案：B10. 在机械制图中，公差与配合的标注方法包括：A. 公差等级B. 配合类型C. 公差值D. 所有选项答案：D二、填空题（每题2分，共20分）1. 在机械制图中，______视图是物体的主视图，通常用来表示物体的主要特征。

答案：正2. 机械制图中，______线用于表示物体的对称中心线。

答案：中心线3. 机械制图中，______线用于表示物体的轮廓线。

答案：粗实线4. 机械制图中，______线用于表示物体的中心线。

答案：细实线5. 机械制图中，______线用于表示物体的轴线。

工程图大一考试题目及答案一、单项选择题（每题2分，共20分）1. 工程图中，尺寸线通常使用什么线型？A. 虚线B. 实线C. 点线D. 双点划线答案：B2. 在工程图中，哪个视图显示了物体的顶面？A. 前视图B. 俯视图C. 左视图D. 右视图答案：B3. 工程图中的尺寸标注应该使用哪种字体？A. 手写体B. 印刷体C. 草书D. 行书答案：B4. 工程图中，哪个符号表示螺纹？A. ∅B. ∞C. ∇D. ∥答案：A5. 在工程图中，中心线通常用于表示什么？A. 对称轴B. 尺寸线C. 轮廓线D. 切割线答案：A6. 工程图中，哪个符号表示孔？A. ∅B. ∞C. ∇D. ∥答案：A7. 在工程图中，哪个视图显示了物体的左侧面？A. 前视图B. 俯视图C. 左视图D. 右视图答案：C8. 工程图中，哪个符号表示倒角？A. ∅B. ∞C. ∇D. ∥答案：C9. 在工程图中，哪个符号表示焊接？A. ∅B. ∞C. ∇D. ∥答案：B10. 工程图中，哪个符号表示公差？A. ∅B. ∞C. ∇D. ∥答案：D二、填空题（每题2分，共20分）1. 工程图中，尺寸标注的起点线通常使用________线。

答案：实线2. 在工程图中，________视图用于显示物体的底部。

答案：仰视图3. 工程图中的尺寸标注应该清晰、________，并且易于阅读。

答案：准确4. 工程图中，________线用于表示物体的对称轴。

答案：中心线5. 工程图中，________符号用于表示孔。

答案：∅6. 工程图中，________符号用于表示倒角。

答案：∇7. 工程图中，________符号用于表示焊接。

答案：∞8. 工程图中，________符号用于表示公差。

答案：∥9. 在工程图中，________线用于表示物体的轮廓。

答案：粗实线10. 工程图中，________符号用于表示螺纹。

答案：∅三、简答题（每题10分，共30分）1. 简述工程图的作用和重要性。

大一工图期末考试题1. 简答题（每题10分）1.1 工图的定义是什么？答：工图是指通过图纸和图解的方式，描述和表达工程设计、加工制造、施工安装等技术要求和结构组成，以协调设计、加工和施工活动的一种技术手段。

1.2 工图的分类有哪些？答：工图可以根据不同的技术要求和用途分为：机械工图、电气工图、建筑工图等。

1.3 请解释什么是视图投影？答：视图投影是指将三维空间中的物体形状和位置，利用透视原理投影到二维平面上，形成图像的过程。

常用的视图投影方法有主视图投影法和副视图投影法。

1.4 工图中的尺寸标注有什么作用？答：尺寸标注是工图中必不可少的一部分，它用于标明零件的尺寸、形状和位置要求，便于制造、检查和组装。

1.5 请解释什么是断面图？答：断面图是指将物体沿某一平面切割后，用图形的方式表示出材料的截面形状和结构组成。

断面图一般用于表达物体内部结构或特定部位的细节。

2. 计算题（每题20分）2.1 在工程图纸中，已知一直角三角形的直角边分别为3cm和4cm，求斜边的长度。

答：根据勾股定理，已知直角边的长度为3cm和4cm，斜边的长度可以计算为：斜边的长度= √（3^2 + 4^2）= √（9 + 16）= √25 = 5cm2.2 根据下图所示的工程图纸，求长方体的表面积和体积。

（图略）答：根据图纸所示，长方体的三个边长分别为10cm、8cm和6cm，可以计算表面积和体积如下：表面积 = 2（长 * 宽 + 长 * 高 + 宽 * 高）= 2（10cm * 8cm + 10cm * 6cm + 8cm * 6cm）= 2（80cm² + 60cm² + 48cm²）= 2（188cm²）= 376cm²体积 = 长 * 宽 * 高= 10cm * 8cm * 6cm= 480cm³3. 应用题（每题30分）3.1 根据图纸所示，设计一个简单的机械结构，要求能够将手动输入的转速转变为线性运动的速度。

工程制图期末复习试题套含答案〔高校期末复习资料〕1、第1页共46页_______________学院__________专业________________班级姓名：___________学号：________________座号：___密封线内不要答题———————————密———————————————封———————————————线————————————____________________学院____________________专业_____________班姓名_______________学号______________________2、密封线内不要答题———————————密———————————————封———————————————线————————————一、单项选择题〔每题一、单项选择题〔每题33分，共分，共1818分〕分〕1．图中哪一个平面是投影面的垂直面。

〔〕2．图中哪一个是圆的投影。

〔〕3．两立体正确的相贯线是。

〔〕4．在以下四组视图中，正确的一组视图是。

〔〕5．以下四组视图中,哪一组是正确的。

〔〕6．在以下四组视图中，正确的左视图是。

〔〕题号一二三四五六七八九总分得分阅卷人得分XXXX 工学院工学院??工程制图〔工程制图3、〔11〕〕??课程试卷课程试卷20XX――――20XX学年第学年第1学期学期第2页共46页_______________学院__________专业________________班级姓名：___________学号：________________座号：___密封线内不要答题———————————密———————————————封———————————————线————————————二、在三角形二、在三角形ABCABC平面内取点平面内取点DD，使点，使点DD与与HH、、VV面的距离分别为面的距离分别为14、515、、2022。

〔〔88分〕分〕三、过点三、过点DD作正平线作正平线DEDE 与与△ABC△ABC平行。

一、填空题（本大题共11小题,每空1分，共40分）1、图纸幅面的基本尺寸规定有五种,其代号分别为A0，A1。

A2，A3，A4，2、组合体的组合方式有：叠加式，切割式,混合式。

3、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影，按轴向伸缩系数不同分为等测投影,二测轴投影，三测轴投影。

4、投影面的平行面，平行于H面称为水平面，平行于V面称为正平面，平行于W面称为侧平面。

5、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画，不需画全的断开界线用折断线来画6、H面上得到的投影称为水平投影图、V面上得到的投影称为正立投影图、W面上得到的投影称为侧立投影图7、一套完整的工程施工图，根据其内容分为施工首页图、建筑施工图、结构施工图、设备施工图。

8、轴测投影图按投影方向的不同分为正轴测投影和斜轴测投影 ,按轴向伸缩系数不同分为等测投影、二测轴投影、三测轴投影 .9、投影面的垂直面，垂直于H面称为铅垂面，垂直于V面称为正垂面，垂直于W面称为侧垂面10、一般可见轮廓线用实线线型来画，不可见轮廓线用虚线来画，中心线、对称线、定位轴线用点划线来画,不需画全的断开界线用折断线来画.11、为了清晰表达物体的内部构造，假想用一个剖切平面将形体切开，移去剖切平面与观察者之间的部分形体,将剩下的部分形体向投影面做正投影，所得到的投影图，称为剖面图一、填空题(每空1分，共40分）1。

A0,A1,A2，A3,A42．叠加式，切割式，混合式3。

正轴测投影，斜轴测投影，等测投影，二测轴投影,三侧轴投影4. 水平面,正平面，侧平面5。

实线，虚线，点划线,折断线（或者波浪线)6。

水平投影图（平面图）,正立投影图（正面图），侧立投影图（侧面图）7．施工首页图（首页),建筑施工图（建施)，结构施工图（结施）,设备施工图（设施)8. 正轴测投影，斜轴测投影，等测投影，二测轴投影,三侧轴投影9。

铅垂面,正垂面,侧垂面10。
