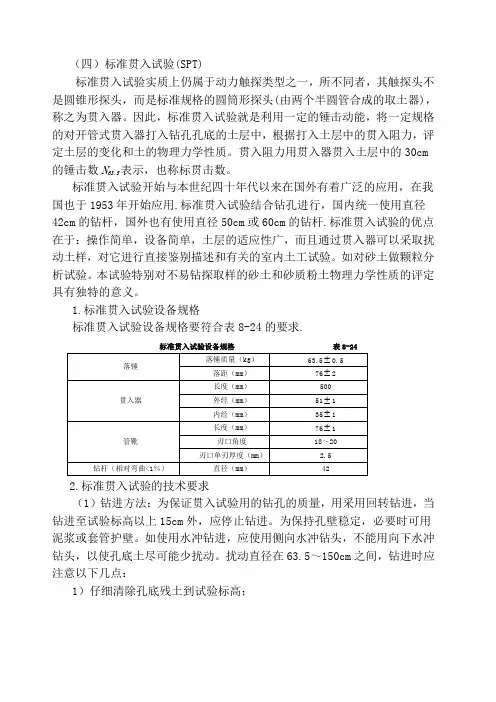

（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头(由两个半圆管合成的取土器)，称之为贯入器。
因此，标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数N63.5表示，也称标贯击数。
标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用，在我国也于1953年开始应用.标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于：操作简单，设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。
如对砂土做颗粒分析试验。
本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。
1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.2.标准贯入试验的技术要求（1）钻进方法：为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm外，应停止钻进。
为保持孔壁稳定，必要时可用泥浆或套管护壁。
如使用水冲钻进，应使用侧向水冲钻头，不能用向下水冲钻头，以使孔底土尽可能少扰动。
扰动直径在63.5～150cm之间，钻进时应注意以下几点：1）仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层，孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。
否则会产生孔底涌土，降低N值；3）当下套管时，要防止套管下过头，套管内的土未清除。
贯入器贯入套管内的土，使N值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。
（2）标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。
（3）标准贯入试验应采用自动脱钩的自由落锤法，并减少导向杆与锤间的摩阻力，以保持锤击能量恒定，它对N 值影响极大。

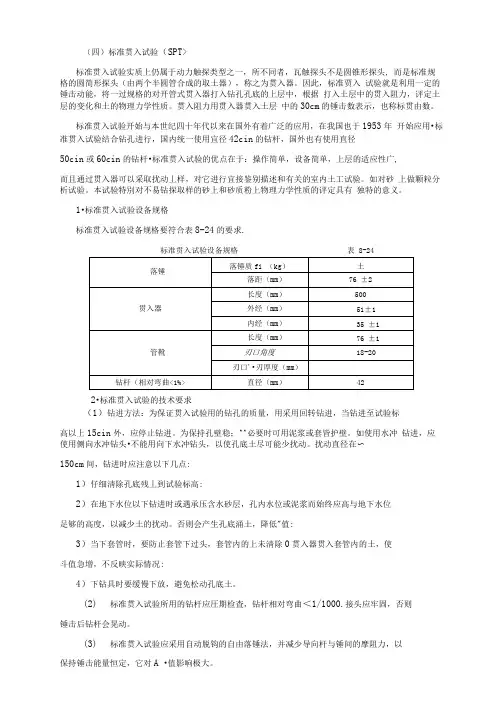

（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头(由两个半圆管合成的取土器)，称之为贯入器。
因此，标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm的锤击数N63.5表示，也称标贯击数。
标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用，在我国也于1953年开始应用.标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于：操作简单，设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。
如对砂土做颗粒分析试验。
本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。
1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.2.标准贯入试验的技术要求（1）钻进方法：为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm 外，应停止钻进。
为保持孔壁稳定，必要时可用泥浆或套管护壁。
如使用水冲钻进，应使用侧向水冲钻头，不能用向下水冲钻头，以使孔底土尽可能少扰动。
扰动直径在63.5～150cm 之间，钻进时应注意以下几点：1）仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层，孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。
否则会产生孔底涌土，降低N 值；3）当下套管时，要防止套管下过头，套管内的土未清除。
贯入器贯入套管内的土，使N 值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。
（2）标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。
（3）标准贯入试验应采用自动脱钩的自由落锤法，并减少导向杆与锤间的摩阻力，以保持锤击能量恒定，它对N 值影响极大。
标准贯入试验、静力触探试验、动力触探试验现场操作规程一、标准贯入试验1. 先用钻具钻至试验土层标高以上0.15m处，清除残土。
清孔时应避免试验土层受到扰动。
当在地下水位以下的土层进行试验时，应使孔内水位高于地下水位，以免出现涌砂和坍孔。
必要时应下套管或用泥浆护臂。
2. 贯入应拧紧钻杆接头，将贯入器放入孔内，避免冲击孔底，注意保持贯入器、钻杆、导向杆联接后的垂直度。
孔口宜加导向器，以保证穿心锤中心施力。
注：贯入器放入孔内，测定其深度，要求残土厚度不大于0.1m。
3.采用自动落锤法，将贯入器以每分钟15~30击打入土中0.15m后，开始记录每打入0.10m的锤击数，累计0.30m的锤击数为标准贯入击数N，并记录贯入深度与试验情况。
若遇密实土层，贯入0.3吗锤击数超过50击时，不应强行打入，记录50击的贯入深度。
4.旋转钻杆，然后提出贯入器，取贯入器中的土样进行鉴别、描述、记录，并量测其长度。
将需要保存的土样仔细包装、编号，以备试验之用。
5.重复以上步骤，进行下一深度的贯入试验，直到所需深度。
二、静力触探试验1.平整实验场地，设置反力装置。
将触探主机对准孔位，调平机座（用分度值为1mm的水准尺校准），并紧固在反力装置上。
2.将已穿入探杆内的传感器引线按要求接到量测仪器上，打开电源开关，预热并调试到正常工作状态。
3.贯入前应试压探头，检查顶柱、锥头、摩擦筒等部件工作是否正常。
当测孔隙压力时，应使孔压传感器透水面饱和。
正常后将连接探头的探杆插入导向器内，调整垂直并紧固导向装置，必须保证探头垂直贯入土中。
启动动力设备并调整到正常工作状态。
4.采用自动记录仪时，应安装深度转换装置，并检查卷纸机构运转是否正常；采用电阻应变仪或数字测力仪时，应设置深度标尺。
5.将探头按1.2±0.3m/min匀速贯入土中0.5~1.0m左右（冬季应超过冻结线），然后稍许提升，使探头传感器处于不受力状态，待探头温度与低温平衡后（仪器零位基本稳定），将仪器调零或记录初始读数，即可进行正常贯入。
标准贯入试验一、原理：试验是采纳质量为63.5kg 的穿心锤，以 76cm 的落距，将必定规格的标准贯入器先打入土中15cm，而后开始记录锤击数量，将标准贯入器再打入土中30cm，用此30cm 的锤击数作为标准贯入试验的指标。
二、试验方法：1、用钻机先钻到需要进行标准贯入试验的土层，清孔后，换用标准贯入器，并量得深度尺寸。
2、将贯入器垂直打入试验土层中，先打入15cm，不计击数，持续贯入土中30cm，记录其锤击数，此数即为标准贯入击数 N。
若遇比较密实的砂层，贯入不足30cm 的锤击数已超过50 击时，应停止试验，并记录实质贯入深度△ S 和累计锤击数 n，按下式换算成贯入 30cm 的锤击数 N：N=30n/ △ Sn----所选用的随意贯入量的锤击数（击）△ S------对应锤击数n 的贯入量（ cm）3、提出贯入器，将贯入器中土样拿出，进行鉴识描绘、记录，而后换以钻探工具持续钻进，到下一需要进行试验的深度，再重复上述操作，一般可每隔 1.0-2.0m 进行了一次试验。
4、在不可以保持孔壁稳固的钻孔中进行试验时，应下套管以保护孔壁，但试验深度一定在套管口75cm 以下，或采用泥浆护壁。
5、因为钻杆的弹性压缩会惹起能量消耗，钻杆过长时传入贯入器的动能降低，因此减少每击的贯入深度，亦即提升了锤击数，因此需要依据杆长对锤击数进行修正： N=aNoNo------实质记录的锤击数a------修正系数，按 3-13采纳N-----修正后的锤击数3-13钻杆长 36912151821度（ mm ）a 1.000.920.860.810.770.730.706、关于同一层土应进行多次试验，而后取锤击数的平均值。
三、数据整理1、整理时应有以下资料：钻孔孔径、钻进方式、护孔方式、落锤方式、地下水位等。
2、绘制标贯击数N 与深度的关系曲线，或在地质剖面图上标出试验深度处的N 值。
3、联合钻探及其余原位试验，依照N 值在深度上的变化，对各土层的N 值进行统计，统计时要剔除个别异样值。
（四）标准贯入试验(SPT)标准贯入试验实质上仍属于动力触探类型之一，所不同者，其触探头不是圆锥形探头，而是标准规格的圆筒形探头(由两个半圆管合成的取土器)，称之为贯入器。
因此，标准贯入试验就是利用一定的锤击动能，将一定规格的对开管式贯入器打入钻孔孔底的土层中，根据打入土层中的贯入阻力，评定土层的变化和土的物理力学性质。
贯入阻力用贯入器贯入土层中的30cm 的锤击数N63.5表示，也称标贯击数。
标准贯入试验开始与本世纪四十年代以来在国外有着广泛的应用，在我国也于1953年开始应用.标准贯入试验结合钻孔进行，国内统一使用直径42cm的钻杆，国外也有使用直径50cm或60cm的钻杆.标准贯入试验的优点在于：操作简单，设备简单，土层的适应性广，而且通过贯入器可以采取扰动土样，对它进行直接鉴别描述和有关的室内土工试验。
如对砂土做颗粒分析试验。
本试验特别对不易钻探取样的砂土和砂质粉土物理力学性质的评定具有独特的意义。
1.标准贯入试验设备规格标准贯入试验设备规格要符合表8-24的要求.标准贯入试验设备规格表8-242.标准贯入试验的技术要求（1）钻进方法：为保证贯入试验用的钻孔的质量，用采用回转钻进，当钻进至试验标高以上15cm外，应停止钻进。
为保持孔壁稳定，必要时可用泥浆或套管护壁。
如使用水冲钻进，应使用侧向水冲钻头，不能用向下水冲钻头，以使孔底土尽可能少扰动。
扰动直径在63.5～150cm之间，钻进时应注意以下几点：1）仔细清除孔底残土到试验标高；2）在地下水位以下钻进时或遇承压含水砂层，孔内水位或泥浆面始终应高与地下水位足够的高度，以减少土的扰动。
否则会产生孔底涌土，降低N 值；3）当下套管时，要防止套管下过头，套管内的土未清除。
贯入器贯入套管内的土，使N 值急增，不反映实际情况；4）下钻具时要缓慢下放，避免松动孔底土。
（2）标准贯入试验所用的钻杆应定期检查，钻杆相对弯曲<1/1000，接头应牢固，否则锤击后钻杆会晃动。
